8.3.3 Сушка

Спроектировать сушильную установку заданного типа для высушивания материала G₂от начальной влажности w₁ до конечной w₂. Материал поступает в сушилку с температурой θ₁, выходит с температурой в θ₂, размер частиц материала d м. Температура сушильного агента на входе в сушилку t₁, на выходе t₂. Тепловые потери составляют В. Для распылительной сушилки принять направление движения сушильного агента и частиц параллельно сверху вниз. Распылитель – дисковый, центробежный с прямыми лопатками.

Таблица 8.7 – Варианты заданий

Вар.	Тип сушилки	Материал	G₂, кг/с	w₁,%	w₂,%	d, м
1	2	3	4	5	6	7
1	Барабанная	Фосфорит	2,80	8,0	0,5	0,0500
2		Аммиачная селитра	5,55	5,0	0,2	0,0040
3		Хлористый барий	0,80	6,0	1,0	0,0030
4	Распыли-тельная	Двойной суперфосфат	1,40	30	2,5	-
5	«	Аммофос	5,55	5,0	0,2	0,0030
6	Однокамерная в кипящем слое	Сульфат аммония	4,20	3,0	0,5	0,0080
7	«	Мочевина	1,40	2,5	0,2	0,0012
8	Двухвальцовая, вакуумная	Уксуснокислый кальций	0,14	65,0	2,0	-

Продолжение таблицы 8.7

Вар.	q₁, К	q₂, К	t₁, К	t₂, К	В, %	Высота слоя, м	Вспомогательное оборудование после сушки
8	9	10	11	12	13	14	15
1	293	345	880	373	-	-	Циклон
2	288	308	373	318	-	-	Циклон и рукавный фильтр
3	288	313	383	323	-	-	То же
4	360	365	875	400	-	-	Батарейный циклон и мокрый скруббер
5	298	345	525	365	-	-	То же
6	298	-	500	300	15	0,30	Циклон
7	295	-	403	325	20	0,35	Циклон и рукавный фильтр
8	-	-	Пар р = 0,4 МПа	-	Вакуум р = 93 кПа	-	Поверхностный конденсатор и вакуумный насос

9 РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА ДЛЯ
ВЫПОЛНЕНИЯ КУРСОВОГО ПРОЕКТА

9.1 Технологические расчеты

1. Дытнерский, Ю.И. Процессы и аппараты химической технологии: в 2 ч. – М.: Химия, 1995.

2. Касаткин, А.Г. Основные процессы и аппараты химической технологии. – М.: Госхимиздат, 1973. – 753 с.

3. Плановский, А.Н. Процессы и аппараты химической и нефтехимической технологии. – М.: Химия, 1987.– 496 с.

4. Плановский, А.Н. Процессы и аппараты химической технологии. – Л.: Химия, 1968.– 848 с.

5. Гельперин Н.И. Основные процессы и аппараты химической технологии. – М.: Химия, 1981. – 811 с.

6. Павлов, К.Ф. Примеры и задачи по курсу процессов и аппаратов химической технологии. – Л.: Химия, 1987.– 576 с.

7. Руководство к практическому занятию в лаборатории процессов и аппаратов химической технологии/ под ред. П.Г. Романкова. – Л.: Химия, 1990.– 113 с.

8. Основные процессы и аппараты химической технологии: пособие по проектированию для химических технологических специальностей ВУЗов/ под редакцией Ю.И. Дытнерского. – М.: Химия, 1991.– 493 с.

9. Кувшинский, М.Н. Курсовое проектирование по предмету процессы и аппараты химической технологии. – М.: Высшая школа, 1980.–223 с.

10. Альперт, Л.З. Основы проектирования химических установок. - М.: Высшая школа, 1989. – 304 с.

11. Криворот, А.С. Конструкции и основы проектирования машин и аппаратов химической промышленности. – М.: Машиностроение, 1992.– 400 с.

12. Коган, В.Б. Теоретические основы типовых процессов химической технологии. – Л.: Химия, 1977. – 591 с.

13. Машины и аппараты химических производств: примеры и задачи/ под ред. В.Н. Соколова. – Л.: Машиностроение, 1982. – 384 с.

14. Процессы и аппараты химической промышленности / под ред. П.Г. Романкова. – Л.: Химия, 1989.– 560 с.

15. Цибровский, Я. Основы процессов химической технологии. – Л.: Химия, 1967.– 720 с.

16. Иоффе, И.Л. Проектирование процессов и аппаратов химической технологии. – Л.: Химия, 1991. – 352 с.

17. Белоглазов, И.Н. Интенсификация и повышение эффективности химико-технологических процессов. – Л.: Химия, 1988. – 294 с.

18. Чернобыльский, И.И. Машины и аппараты химических производств / под ред. И.И. Чернобыльского. – Изд. 3-е, пер. и доп. – М.: Машиностроение, 1975. – 454 с.

19. Денисов, Ю. Н. Основные процессы и аппараты химической технологии. – в 2 ч.: Ч. 1: Теоретические основы процессов химической технологии: учебное пособие для модульно-рейтинговой технологии обучения. – Бийск: изд-во Алт. гос. техн. ун-та, 2002. – 55 с.

20. Денисов, Ю.Н. Основные процессы и аппараты химической технологии. В 2 ч.: Ч. 2: Типовые процессы и аппараты химической технологии. Гидромеханические процессы: учебное пособие для модульно-рейтинговой технологии обучения. – Бийск: изд-во Алт. гос. техн. ун-та, 2002.– 55 с.

9.2 Гидромеханические процессы

21. Аэров, М.Э. Гидравлические и тепловые основы работы аппаратов со стационарным и кипящим зернистым слоем. – Л.: Химия, 1968.– 510 с.

22. Протодьяконов, И.О. Гидромеханика псевдоожиженного слоя – Л.: Химия, 1982. – 264 с.

23. Протодьяконов, И.О. Гидромеханические основы процессов химической технологии. – Л.: Химия, 1987. – 358 с.

24. Романков, П.Г. Гидромеханические процессы химической технологии. – Л.: Химия, 1974. – 288 с.

25. Балабеков, О.С. Очистка газов в химической промышленности: процессы и аппараты. – М.: Химия, 1991.

26. Стренк, Ф. Перемешивание и аппараты с мешалками. – Л.: Химия, 1975. – 384 с.

27. Штербачек, З. Перемешивание в химической промышленности. – Л.: Госхимиздат, 1963. – 416 с.

28. Буевич, Ю.А. Струйное псевдоожижение. – М.: Химия, 1984.

29. Броунштейн, Б.И. Гидродинамика, массо- и теплообмена
в коллоидных аппаратах. – Л.: Химия, 1988. –335 с.

30. Броунштейн, Б.И. Гидродинамика, массо- и теплообмена в дисперсных системах. – Л.: Химия, 1977.– 279 с.

9.3 Тепловые процессы

31. Андреев, В.А. Теплообменные аппараты для вязких жидкостей. Основы расчета и проектирования. – Л.: Госэнергоиздат, 1961.– 173 с.

32. Маньковский, О.Н. Теплообменная аппаратура химических производств (инженерные методы расчета). – Л.: Химия, 1976. – 367 с.

33. Промышленные тепломассообменные процессы и установки/ под ред. А.М. Бакластова. – М.: Энергоатомиздат, 1986. – 328 с.

34. Пленочная тепло- и массообменная аппаратура/ под ред.
В.М. Олевского. – М.: Химия, 1988. – 239 с.

35. Теория тепломассообмена / под ред. А.И. Леонтьева. – М.: Высшая школа, 1979. – 495 с.

36. Теплообменники-конденсаторы в процессах химической технологии: моделирование, расчет, управление. – М.: Химия, 1991. – 288 с.

37. Таубман, Е.И. Выпаривание. – М.: Химия, 1982. – 328 с.

38. Теория тепломассообмена / под ред. А.И. Леонтьева. – М.: Высшая школа, 1980.

39. Гидродинамические и тепломассообменные процессы в химической аппаратуре / под ред. В.В. Консетова, И.С. Павлушенко. – Л.: Машиностроение, 1964. – 108 с.

9.4 Массообменные процессы

40. Александров, И.А. Массопередача при ректификации и абсорбции многокомпонентных систем. – Л.: Химия, 1975. – 319 с.

41. Астарита, Дж. Массопередача с химической реакцией. – Л.: Химия, 1971. – 224 с.

42. Кафаров, В.В. Основы массопередачи. – М.: Высшая школа, 1979.– 439 с.

43. Кафаров, В.В. Основы массопередачи. Системы «газ-жидкость», «пар-жидкость», «жидкость-жидкость». – М.: Высшая школа, 1972. – 494 с.

44. Шервуд, Т. Массопередача. – М.: Химия, 1982. – 695 с.

45. Массообменные процессы химической технологии: сборник статей. – Л.: Химия, 1969. – 221 с.

46. Промышленные тепло-массообменные процессы и установки/ под ред. А.М. Бакластова. – М.: Энергоатомиздат, 1986. – 328 с.

47. Протодьяконов, И.О. Гидродинамика и массообмен в дисперсионных системах «жидкость-твердое тело». – Л.: Химия, 1987. – 333 с.

48. Романков, П.Г. Массообменные процессы химической технологии. – Л.: Химия, 1990. – 383 с.

49. Рудобашта, С.П. Массоперенос в системах с твердой фазой. – М.: Химия, 1980. – 248 с.

9.4.1 Абсорбция. Адсорбция

50. Заминян, А.П. Абсорберы с псевдоожиженной насадкой. – М.: Химия, 1980. – 184 с.

51. Кальцев, Н.В. Основы адсорбционной техники. – Л.: Химия, 1984.

52. Лукин, В.Д. Регенерация адсорбентов. – Л.: Химия, 1983. – 215 с.

53. Путилов, А.Д. Адсорбционно-каталитические методы очистки газовых сред в химической технологии. – М.: Химия, 1989. – 48 с.

54. Рамм, В.М. Абсорбция газов. – М.: Химия, 1976. – 655 с.

55. Серпионова, Е.Н. Промышленная адсорбция газов и паров. – М.: Высшая школа, 1969. – 416 с.

56. Лукин, В.Д. Регенерация адсорбентов. – Л.: Химия, 1983.

9.4.2 Перегонка. Ректификация

57. Александров, И.А.. Ректификационные и абсорбционные аппараты (методы расчета и основы проектирования). – М.: Химия, 1978. – 277 с.

58. Багатуров, С.А.. Основы теории и расчета перегонки и ректификации. – М.: Химия, 1974. – 440 с.

59. Зельвенский, Я.Д.. Ректификация разбавленных растворов. – Л.: Химия, 1974. – 216 с.

60. Петлюк, Ф.Б.. Многокомпонентная ректификация. – М.: Химия, 1983. – 303 с.

9.4.3 Сушка

61. Куц, П.С. Теплофизические и технологические основы сушки высоковольтной изоляции. – Минск: Наука и техника, 1979. – 294 с.

62. Лыков, Н.В. Сушка в химической промышленности. – М.: Химия, 1970. – 430 с.

63. Муштаев, В.И. Сушка в условиях пневмотранспорта. – М.: Химия, 1984. – 232 с.

64. Муштаев, В.И. Сушка дисперсных материалов. – М.: Химия, 1988. – 352 с.

65. Романков, П.Г. Сушка во взвешенном состоянии. Теория, конструкции, расчет. – Л.: Химия, 1968. – 358 с.

66. Романков П.Г. Сушка в кипящем слое. – Л.: Химия, 1964. – 288 с.

67. Рашковская, Н.Б. Сушка в химической промышленности. – Л.: Химия, 1977. – 80 с.

68. Романков, П.Г. Сушка перегретым паром. – М.: Химия, 1967.

69. Сажин, Б.С. Основы техники сушки. – М.: Химия, 1984. – 319 с.

9.5 Математическое моделирование химико-технологических

процессов

70. Кафаров, В.В. Процессы и аппараты химической технологии: Т.7. – М.: Химия, 1983. – 1983 с.

71. Демиденко, Н.Д. Моделирование и оптимизация тепломассообменных процессов в химической технологии. – М.: Наука, 1991. – 240 с.

72 Закгейм, А.Ю. Введение в моделирование химико-технологических процессов. – М.: Химия, 1973. – 223 с.

73. Кафаров, В.В. Математическое моделирование основных процессов и аппаратов химических производств. – М.: Высшая школа, 1994.

75. Кафаров, В.В. Принципы математического моделирования. – М.: Химия, 1994.

76. Луценко, В.А.. Математическое моделирование химико-технологических процессов на аналоговых вычислительных машинах (лабораторные практические работы). – М.: Химия, 1984. –272 с.

77. Фрэнкс, Р. Математическое моделирование в химической технологии. – М.: Мир, 1971. – 282 с.

78. Кафаров, В.В.. Оптимизация теплообменных процессов и систем. – М.: Энергоатомиздат, 1988. – 191 с.

79. Масштабный переход химической технологии: Разработка промышленных аппаратов методом гидродинамического моделирования / под ред. А.М. Розена. – М.: Химия, 1980. – 319 с.

80. Процессы и аппараты химической технологии/ под ред.
В.В. Кафарова. – М.: ВИНИТИ, Т.6, 1979.– 186 с., Т.19, 1992. – 188 с.

81. Кафаров, В.В. Проектирование и расчет оптимальных систем технологических трубопроводов. – М.: Химия, 1991. – 368 с.

9.6 Справочники

82. Справочник по теплообменникам/ под ред. Б.С. Петухова.: Т.1 Д.Б. Спондинг. – М.: Химия, 1987, Т.2 К. Дж. Бели. – М.: Химия, 1987. – 352 с.

83. Теплопроводность твердых тел. Справочник / под ред.
А.С. Охотина. – М.: Энергоатомиздат, 1984. – 321 с.

84. Романков, П.Г. Сборник расчетных диаграмм по курсу ПАХТ – Л.: Химия, 1977. – 54 с.

85. Романков, П.Г. Расчетные диаграммы и номограммы по курсу ПАХТ. – Л.: Химия, 1985. – 54 с.

86. Пери, Дж. Справочник инженера химика / пер. с 4-го англ.; под ред. Н.М. Жаворонкова. Т.1-2. – Л.: Химия, 1969. – 639 с.

87. Справочник химика. Т. 1–5. – М.: Химия, 1970.

9.7 Периодическая литература

88. Журнал «Теоретические основы химической технологии», Наука / Интерпериодика.

89. Реферативный журнал «Химическое, нефтеперерабатывающее и полимерное машиностроение», ВИНИТИ.

90. Научно-технический и производственный журнал «Химическое и нефтехимическое машиностроение».

91. Журнал «Известия высших учебных заведений. Химия и химическая технология», г. Иваново. Издание Ивановского государственного химико-технологического университета.

92. Российская академия наук. «Журнал прикладной химии», Санкт-Петербург, Наука.

93. Вестник Российской академии наук, Наука/ Интерпериодика.

94. Доклады академии наук, Наука, МАИ Наука/ Интерпериодика.

9.8 Механические расчеты

95. Лащинский, А.П. Основы конструирования и расчета химической аппаратуры (справочник). – Л.: Машиностроение, 1970. – 752 с.

96. Расчет и конструирование машин и аппаратов химических производств: Примеры и задачи: учеб. пособие для студентов вузов / М.Ф. Михалев; под общ ред. М.Ф. Михалева. – Л.: Машиностроение, 1984. – 301 с.

97. Лащинский, А.А. Конструирование сварных химических аппаратов: справочник. – Л.: Машиностроение. Ленинградское отделение, 1981. – 382 с.

98 Анурьев, В.И. Справочник конструктора-машиностроителя: В 3-х т. – М.: Машиностроение, 1982. – 584 с.

99. Тимонин, А.С. Основы конструирования и расчета химико-технологического и природоохранного оборудования: справочник.
В 3-х т. – Калуга: Изд-во Н. Бочкаревой, 2002. – 852 с.

9.9 Оформление проекта

100. Чекмарев, А.А. Справочник по машиностроительному черчению/ А.А.Чекмарев, В.К. Осипов.- 3-е изд., стер.- М.: Высш. шк., 2002.- 493 с.

101. СТП 12400-04 Проект курсовой (курсовая работа). Общие требования к содержанию, организации выполнения и оформлению.

Приложение А

(рекомендуемое)

Форма и пример заполнения титульного листа

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

«Алтайский государственный технический университет

им. И.И. Ползунова»

Бийский технологический институт (филиал)

Кафедра «Процессы и аппараты химической технологии»

Курсовой проект защищен с оценкой _________________

Руководитель проекта доцент М.И. Иванов

(работы) подпись должность, и.о. фамилия

РАсчет насадочной ректификационной колонны

непрерывного действия

тема проекта (работы)

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К КУРСОВОМУ ПРОЕКТУ (РАБОТЕ)

по дисциплине «Процессы и аппараты химической технологии»

_________КП 240706.04.000ПЗ________

обозначение документа

Проект выполнил

Студент гр. АПХП-01 ___________С.О. Сидоров
подпись, и.о. фамилия

Нормоконтролер доцент, В.Н. Петров
подпись, должность, и.о. фамилия

2006

Приложение Б

(обязательное)

Основные надписи для конструкторских документов ГОСТ 2.104

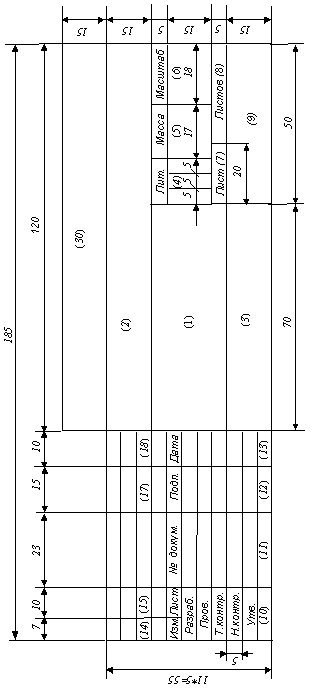

Б1 –Форма 1. Основная надпись для чертежей и схем

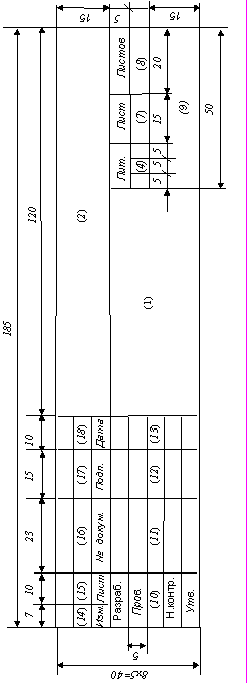

Б2 – Форма 2. Основная надпись для заглавных листов

текстовых конструкторских документов

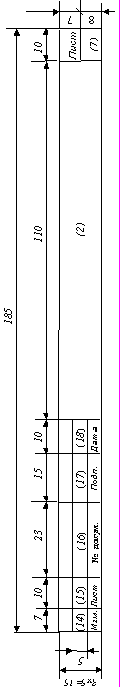

Б3 – Форма 2а. Основная надпись для последующих листов чертежей
и текстовых конструкторских документов

Графы основной надписи

Графа 1 – наименование изделия и наименование документа, если он имеет код.

Графа 2 – обозначение документа (код курсового проекта).

Графа 3 – обозначение материала, которое вносят в основную надпись только на чертеже детали.

Графа 4 – колонки литер. Литерами указывают стадии разработки документации (для курсового проекта литера У – учебный проект).

Графа 5 – масса изделия по ГОСТ 2.109.

Графа 6 – масштаб изображения по ГОСТ 2.302 и ГОСТ 2.109.

Графа 7 – порядковый номер листа документа; на документах, состоящих из одного листа, графу не заполнять.

Графа 8 – общее количество листов данного документа.

Графу заполняют только на первом листе графического документа и в основной надписи (стр. 2) пояснительной записки.

Графа 9 – наименование или различительный индекс предприятия, выпустившего документ (наименование университета, факультета, группы).

Графа 10 – характер работы, выполняемой лицом, подписывающим документ. (Разраб. – студент; Пров. – консультант на чертежах и руководитель – в записке; Т.контр. – руководитель проекта; Н.контр. – руководитель проекта, если кафедрой не назначен иной нормоконтролер; Утв. – зав. кафедрой). Свободную графу заполняют по усмотрению разработчика.

Графа 11 – фамилии лиц, подписывающих документ.

Графа 12 – подписи лиц, фамилии которых указаны в графе 11. Подписи выполняются тушью или пастой.

Графа 13 – дата подписания документа.

Графы 14–18 – таблицы изменений, вводимых в документы после их утверждения (в дипломном проекте не заполняются).

Графа 30 – дополнительная графа, данные заполняемые заказчиком (тема курсового проекта).

Приложение В

Содержание (образец)

Содержание

Задание 2
Содержание 3
Перечень условных обозначений 4
Введение 4
1 Теоретические основы процесса 5
2 Выбор конструкции аппарата и описание схемы

установки, выбор материала 6
3 Технологический расчет 7
3.1 Определение массы поглощаемого вещества и расхода

поглотителя 7
3.2 Расчет движущей силы 8
3.3 Расчет скорости газа и диаметра абсорбера 10
3.4 Определение плотности орошения и активной

поверхности насадки 12
3.5 Расчет коэффициентов массоотдачи 15
3.6 Определение поверхности массопередачи и высоты

абсорбера 20
3.7 Гидравлический расчет 22
3.8 Тепловой расчет 24
4 Механический расчет 26
4.1 Расчет толщины обечайки абсорбера 26
4.2 Расчет толщины днища и крышки абсорбера 28
4.3 Расчет штуцеров 30
4.4 Расчет опоры аппарата 33
5 Расчет и выбор вспомогательного оборудования 35
5.1 Расчет вентилятора для подачи газовой смеси 37
5.2 Расчет насоса для подачи абсорбента 38
5.3 Расчет емкости для приема абсорбента 39
6 Методы интенсификации процесса 40
Заключение 43
Список использованных источников 45

РЕЗАНОВ Константин Радиевич

ТРЕТЬЯКОВ Алексей Михайлович

ПАЗНИКОВ Евгений Александрович

ОБЩИЕ ТРЕБОВАНИЯ К СОДЕРЖАНИЮ, ОРГАНИЗАЦИИ ВЫПОЛНЕНИЯ И ОФОРМЛЕНИЮ КУРСОВОГО ПРОЕКТА (РАБОТЫ) ПО КУРСАМ ПРОЦЕССОВ И АППАРАТОВ

ХИМИЧЕСКИХ И ПИЩЕВЫХ ТЕХНОЛОГИЙ

Методические рекомендации к курсовому проекту по процессам и аппаратам химических и пищевых технологий для студентов специальностей 171200, 170600, 251100, 251200, 270500, 070100 дневной, вечерней и заочной форм обучения

Редактор Идт Л.И.

Технический редактор Малыгина Ю.Н.

Корректор Малыгина И.В.

Подписано в печать 25.05.06. Формат 60х84 1/16.

Усл. п. л. 2,90. Уч.-изд. л. 3,13.

Печать – ризография, множительно-копировальный

аппарат «RISO TR -1510»

Тираж 200 экз. Заказ 2006-46.

Издательство Алтайского государственного

технического университета,

656038, г. Барнаул, пр.-т Ленина, 46

Оригинал-макет подготовлен ИИО БТИ АлтГТУ.

Отпечатано в ИИО БТИ АлтГТУ.

659305, г. Бийск, ул. Трофимова, 29

Blog

Содержание
