ACCENT(LC) > 2004 > Двигатель > 1.5 литра





P0123 Датчик 1 положения акселератора – Высокий сигнал > Основная информация






Месторасположения





Описание






1. Основное описание

APS, Датчик положения акселератора(Acceleration Position Sensor) измеряет положение акселератора используя потенциометр и сигнал APS передаётся ЕСМ. Позиция педали вычисляется в APS, в зависимости от напряжения на потенциометре. Отсутствие механической связи между педалью акселератора и системой впрыска представляет риск потери управления двигателя в случае неисправности компонентов в цепи, обеспечивающей информацией о подаче топлива системе впрыска. По этому APS имеет два потенциометра, которые жёстко связаны. APS 1 определяет количество топлива и время впрыска в двигатель.

2. Описание DTC

Если выходной сигнал APS больше чем 4,9V в течении двух циклов вождения, этот код будет установлен и лампочка неисправности будет включена. Если ЕСМ считывает нехарактерный сигнал APS по сравнению с положением APS и нагрузкой на двигатель во время прохождения сигнала(повторения нажатия/отпускания педали акселератора), этот код будет установлен и лампочка (MIL) неисправности будет включена.

Условия обнаружения DTC




Номер DTC

Условия обнаружения

Возможные случаи

 P 0123
 P 0124

 ● P 0123 : Выходной сигнал > 4.9 V
 ● P 0124 : Ошибка распознаётся если только сигнал с датчика выходит за пределы 4.7 - 5.1V
 ● Состояние двигателя : Заведён
 ● Ограничение топлива : Топливо есть
 ● Топливо закончилось : Нет
 ● Лампа MIL включена : Да
 ● Режим LIMP HOME MODE
  Обороты двигателя фиксируются на 950об/мин без влияния датчика акселератора
  Рабочие характеристики двигателя понижены.
  Система кондиционирования отключается, т.к. скорость и обороты двигателя снижены
  Система круиз контроля выключена

 ● Разрыв или замыкание в цепи

 ● APS
 ● ECM









Нормальные условия









 APS 1

 Normal Parameter

 Положение педали акселератора

 Педаль не нажата (0%)

 Педаль полностью выжата (100%)

 Напряжение

 0.6 ~ 0.85 V

 3.5 ~ 4.7 V

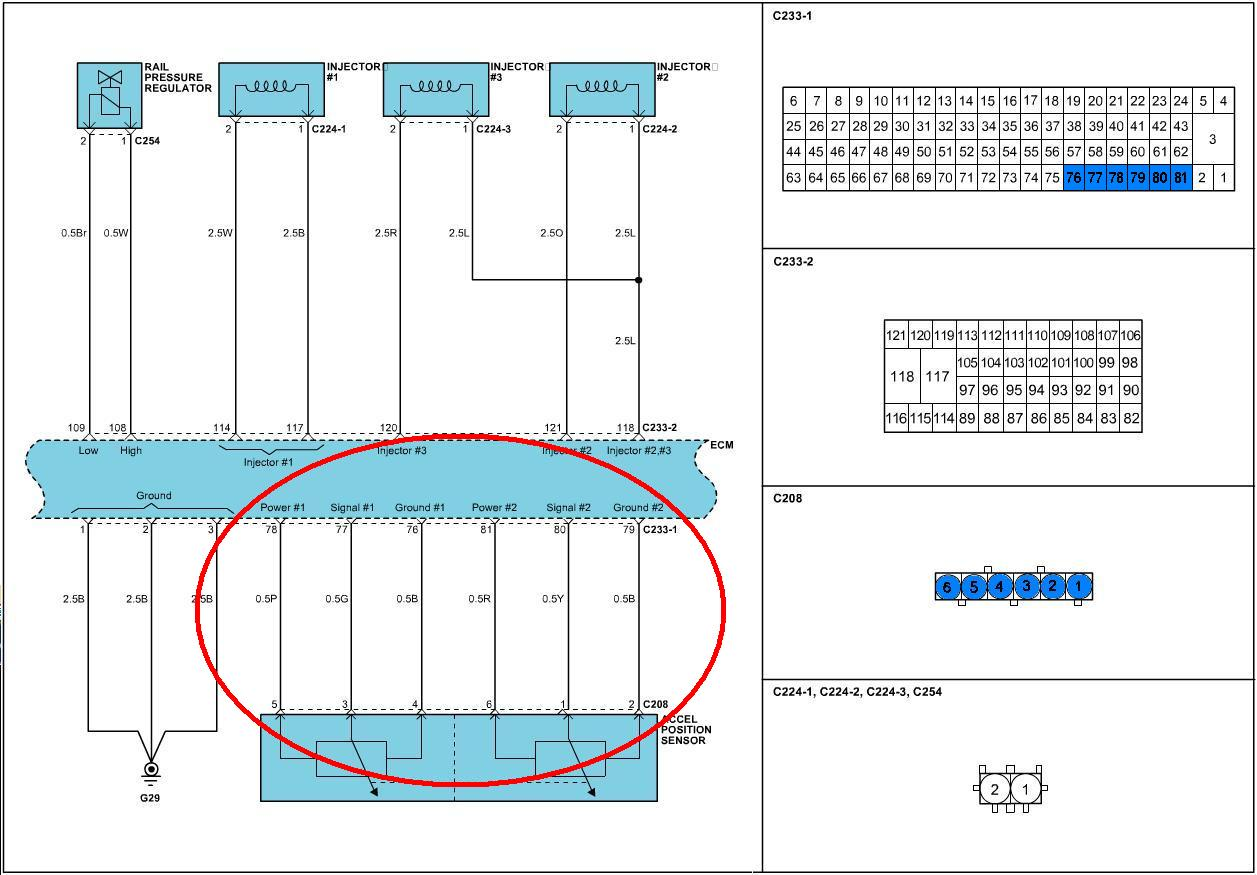

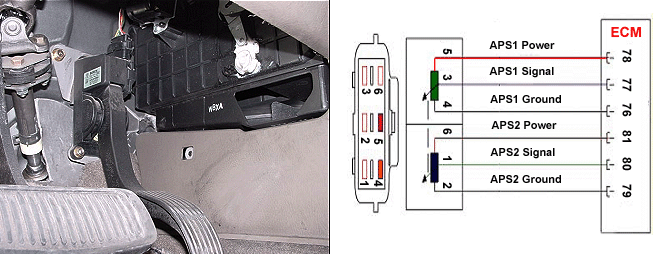

Электросхема



Начало формы



Конец формы



P0123 Датчик 1 положения акселератора – Высокий сигнал >Проверка сканером > Просмотр данных со сканера






Просмотр данных со сканера






Условия тестирования сканером




  1.

Зажигание включено




  2.

Действующие значения для оценки
Температура двигателя приблизительно 80°C(176°F), двигатель работает на холостом ходу




  3.

Проверьте элементы сканером

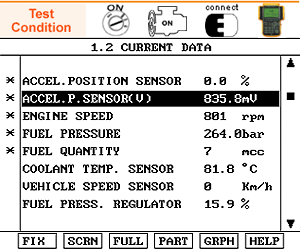

Текущие данные датчика положения акселератора




  4.

Нормальные условия



Холостой ход : 0.6 ~ 0.9 V (0%)






Полностью выжата : 3.6 ~ 4.6 V (100%)

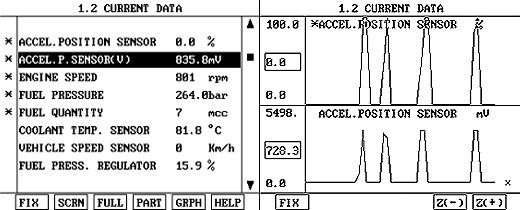

Текущие данные




Во время ускорения напряжение выходящих сигналов APS 1 и APS 2 увеличивается. Во время замедления напряжение выходящих сигналов APS 1 и APS 2 снижается. Сигнал с APS 1 и APS 2 должен быть сравнён с сигналом датчика массового забора воздуха Mass Air Flow meter Sensor (MAFS). Проверяется ли синхронность входящих сигналов датчиков APS 1, APS 2 и MAFS во время нажатия педали акселератора.




  5.

ФОРМА СИГНАЛА APS ПРАВИЛЬНАЯ ?



Да



Неисправность имеет непостоянный характер из за плохого контакта в датчиках и/или разъёмах ЕСМ или после ремонта память ЕСМ не была очищена.






Проверка непостоянных неисправностей проводится наблюдением параметров данных при пошатывании проводов и надавливании на подозрительные места компонентов.




ОСТОРОЖНО

Постарайтесь, не повредите проводку или компоненты во время проверки


















Отремонтируйте при необходимости и проведите процедуру проверки









Нет



Проверьте жгут проводку







P0123 Датчик 1 положения акселератора – Высокий сигнал > Проверка/Ремонт > Ремонт проводки






Проверка клемм и разъёмов






Проверка проводки



  1.

Проверьте повреждение проводки и клемм включая уплотнительную изоляцию :
-. контактное сопротивление, Окисление, коррозию, износ или деформацию клемм
-. Соединение разъёмов проводки, разболтанность соединений и т.д.




  2.

Проверьте плохое соединение между ECM и компонентами :
-. Оборванная клемма, плохое соединение, поломка замка разъёма или плохая клемма в разъёме.




  3.

Проводка в порядке? Соединение в порядке?



Да



Перейдите к процедуре проверки.









Нет



Отремонтируйте при необходимости и проведите процедуру проверки












Проверка сигнальной линии






Проверка неисправности




  1.

DTC перечисленные ниже запоминаются сканером
P0123/P0124




  2.

Проверка элементов сканером и мультиметром

Проверка электропроводки

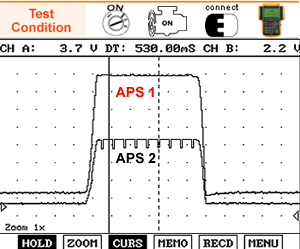

Форма волны APS 1 и APS 2
Питание датчиков от ЕСМ




  3.

Нормальные условия :



Сопротивление : ниже 1 Ома – разрыв в проводке






Сопротивление : бесконечно – к/з. в линии заземления






Напряжение : ниже 0.5V – к/з. в линии питанияfor






Питающее напряжение датчика : Приблизительно 5V






Сопротивление : 1.2 кОм ±0.4 кОм




Примечание




См. Распайку разъёмов
















P0123 Датчик 1 положения акселератора – Высокий сигнал




  1.

Подсоедините сканер к линии данных (DLC) и запустите двигатель




  2.

Зафиксируйте датчик положения акселератора и проверьте текущие данные.




  3.

Приблизительно 0,8V когда педаль не нажата?



Да



Не постоянная неисправность, в данное время система работает нормально.






Проверьте разъёмы на разболтанность на APS, и ЕСМ.






Выполните пункт 4









Нет



Выполните пункт 4

Датчик положения акселератора (V)










  4.

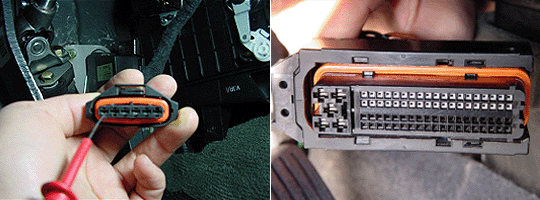

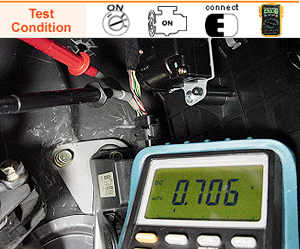

Измерьте напряжение между клеммой 3 и 4 разъёма С208 APS на холостом ходу.




ПРИМЕЧАНИЕ




Различие между старыми и новыми типами конфигураций разъёмов APS смотрите в процедуре проверки компонентов APS.













  5.

Приблизительно 0,7 ~ 0,9V?



Да



Переходите к процедуре проверки.









Нет



Устраните к/з в проводке между клеммой 3 разъёма С208 APS и клеммой 77 разъёма С233-1 ЕСМ.






Устраните к/з в проводке между клеммой 4 разъёма С208 APS и клеммой 76 разъёма С233-1 ЕСМ.






Выполните пункт 6










  6.

Заглушите двигатель и не отпуская педаль акселератора измерьте сопротивление между клеммой 3 разъёма С208 АРS и клеммой 4 после отсоединения.




  7.

Приблизительно 1,2 кОм ± 0,4 кОм?



Да



Ещё раз проверьте к/з в проводке между клеммой 3 разъёма С208 APS и клеммой 77 разъёма С233-1 ЕСМ.






Ещё раз проверьте к/з в проводке между клеммой 4 разъёма С208 APS и клеммой 76 разъёма С233-1 ЕСМ.









Нет



Замените АРS






Для более детальной проверки проведите процедуру проверки компонентов.











Да



Проведите процедуру проверки










P0124 : Датчик 1 положения акселератора – Основные неисправности







ПРИМЕЧАНИЕ




В случае появления DTC P0124, могут выставляться код DTC P1522 (неисправно питание датчика 1) и код P0104 (MAFS) одновременно




  1.

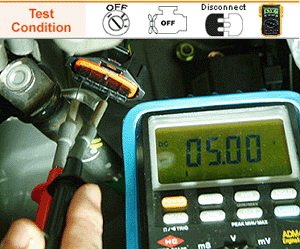

Отсоедините APS и включите зажигание. Измерьте напряжение между клеммой 4 и 5 разъёма С208 APS после отсоединения при включённом зажигании.




ПРИМЕЧАНИЕ




Различие между старыми и новыми типами конфигураций разъёмов APS смотрите в процедуре проверки компонентов APS.













  2.

Приблизительно 5V?



Да



Не постоянная неисправность, в данный момент система работает нормально.






Проверьте разъёмы APS и ЕСМ на разболтанность.






Проведите процедуру проверки









Нет



Устраните разрыв или к/з в проводке между клеммой 5 разъёма С208 APS и клеммой 78 разъёма С233-1 ЕСМ.






Устраните разрыв или к/з в проводке между клеммой 4 разъёма С208 APS и клеммой 76 разъёма С233-1 ЕСМ






Отремонтируйте если необходимо проводку или клеммы разъёмов.






Выполните пункт 3












  3.

Проверьте напряжение между клеммами 78 и 76 разъёма С233-1 ЕСМ после включения зажигания.




   4.

Приблизительно 5V?



Да



Ещё раз проверьте разрыв или к/з в проводке между клеммой 5 разъёма С208 APS и клеммой 78 разъёма С233-1 ЕСМ.






Ещё раз проверьте разрыв или к/з в проводке между клеммой 4 разъёма С208 APS и клеммой 76 разъёма С233-1 ЕСМ.






Проведите процедуру проверки









Нет



Подсоедините заведомо исправный ЕСМ и перепроверьте. Если напряжение приблизительно 5V, замените ЕСМ. Проведите процедуру проверки.









P0123 Датчик 1 положения акселератора – Высокий сигнал > Проверка/Ремонт Проверка компонентов









Проверка компонентов






Как проверить APS



 ОСНОВНАЯ ПРОВЕРКА
 Перед проверкой APS удостоверьтесь что:
Нет гнутых или сломанных клемм разъёмов проводки, разболтанности и треснувших или поломанных замков.

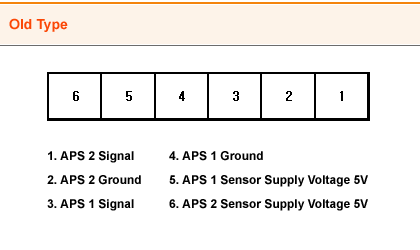

 Порядок нумерации APS



Процедура проверки




  1.

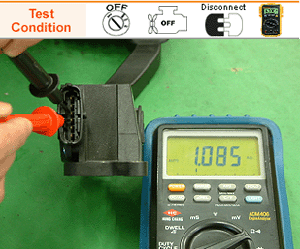

Подсоедините щупы омметра к клеммам 3 и 4 разъёма С208 APS и измерьте сопротивление.



Нормальные условия
APS 1 : 1.2 кОм ±0.4 кОм при температуре 20°C(68°F)










  2.

Убедитесь в снижении сопротивления при нажатии педали APS.

Измерьте сопротивление между клеммой 3 и 4 разъёма С208 APS.

- Если сопротивление не соответствует норме, или если изменяется не плавно, замените APS.




ПРИМЕЧАНИЕ




Не проводите проверку аналоговым мультиметром, т.к. можно повредить внутреннюю цепь.

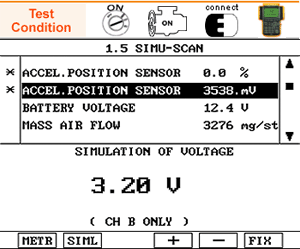

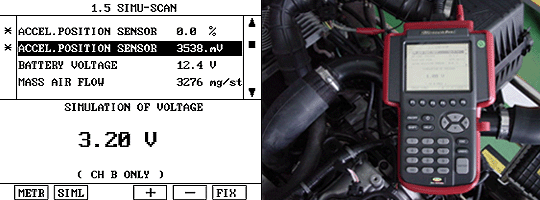

Как использовать SIMU - SCAN




  1.

ФУНКЦИЯ SIMU - SCAN НАХОДИТСЯ В РАЗДЕЛЕ SCAN TOOL (SIMV)

SIMU-SCAN способен вырабатывать эталонные сигналы заданной частоты, амплитуды и т.д. используемые для углубленной проверки во время просмотра данных. SIMU-SCAN также учитывает необработанные и текущие данные, отображая их одновременно. Этот тест проверяет, получает ли ЕСМ нормальный сигнал с датчика, косвенно используя функцию сканера SIMU-SCAN. Одновременно проводится проверка разрыва цепи и короткого замыкания на места заземления косвенно.




  2.

МЕТОД СОЕДИНЕНИЯ
Подсоедините сканер к 16 пиновому разъёму линии данных DLC
Пробник канала В должен быть подсоединён в линию входящего сигнала для имитации напряжения.
Выберите SIMU-SCAN в диагностике а/м (Hyundai vehicle diagnosis) который позволяет симулировать сигнал датчика и одновременно просматривать текущие данные для анализа.




  3.

КАК ЭТО ВЫПОЛНИТЬ

Нажатие этой клавиши активирует симулированный сигнал датчика. Напряжение канала В может быть установлено при помощи кнопок (+) и (-), с шагом 20 мвольт при каждом нажатии, сканер осуществляет обратную связь по напряжению.




ПРИМЕЧАНИЕ




Если разница напряжений превышает 10%, будет выведено следующее сообщение не будет выходного сигнала " SIMULATION SIGNAL IS DISTORETED CHECK PROBE, PRESS [ENTER] " (СИМУЛИРУЮЩИЙ СИГНАЛ ИСКАЖЁН, ПРОВЕРЬТЕ ПРОБНИКИ, НАЖМИТЕ [ENTER])










Начало формы

Конец формы



P0123 Датчик 1 положения акселератора – Высокий сигнал > Проверка проведения ремонта






Проверка проведения ремонта






Процедура проверки




  1.

Подсоедините сканер к линии данных (DLC) и запустите двигатель.




  2.

Войдите в SIMU-SCAN




  3.

Зафиксируйте текущие данные для эталонного напряжения.

- Информацию по функции SIMU-SCAN смотрите в разделе проверки компонентов.




  4.

Приложите симулирующее напряжение к клемме 3 разъёма С208 APS.




  5.

СИГНАЛ ИЗМЕНИЛСЯ В СООТВЕТСТВИИ С СИМУЛЯЦИЕЙ НАПРЯЖЕНИЯ?



Да



Выполните пункт 8









Нет



Ещё раз проверьте разрыв или к/з проводки между клеммой 3 разъёма С208 APS и клеммой 77 разъёма С233-1 ЕСМ.






Выполните пункт 6












  6.

Приложите симулирующее напряжение непосредственно к клемме 77 разъёма С233-1 ЕСМ..




  7.

СИГНАЛ ИЗМЕНИЛСЯ В СООТВЕТСТВИИ С СИМУЛЯЦИЕЙ НАПРЯЖЕНИЯ?



Да



Проверьте ещё раз разрыв или к/з в проводке между клеммой 3 разъёма С208 APS и клеммой 77 разъёма С233-1 ЕСМ.






Выполните пункт 8









Нет



Подсоедините заведомо исправный ЕСМ и перепроверьте, если считывается нормальный сигнал, замените ЕСМ.




ПРИМЕЧАНИЕ




Значение выходящего сигнала будет плавать из за контактного сопротивления между щупом и клеммой датчика.



















  8.

Подсоедините пробники А,В сканера, к клемме 3 (APS 1) и клемме 1 (APS 2) в отдельности при включенном зажигании и затем заведите двигатель.




  9.

Проверьте форму сигнала APS 1 и APS 2, полностью выжав педаль акселератора один раз.




  10.

ФОРМЫ СИГНАЛА APS 1 И APS 2 ПРАВИЛЬНАЯ?



Да



Убедитесь в отсутствии DTC в меню диагностики неисправности (dignostic trouble codes)









Нет



Замените APS






АНАЛИЗ ФОРМЫ СИГНАЛА

Если Вы хотите проверить форму сигнала APS 1 или APS 2 вместе с сигналом датчика массового расхода воздуха, выполните процедуры описанные в " DTC 0103 ". Эта проверка должна быть выполнена после быстрого нажатия акселератора в режиме HOLD.




  11.

ПРОВЕРИТЬ НЕ ВЫСТАВЛЕНЫ ЛИ ЕЩЁ DTC ?



Да



Выполните процедуру устранения неисправности.









Нет



Система в порядке








Начало формы

Конец формы Расположение разъёмов


С208




С233-1
