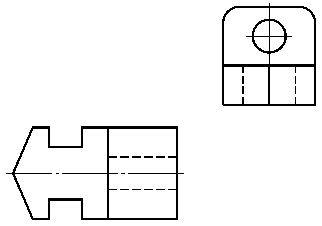

3. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали.
I вариант II вариант
ОПОРА ОСЬ
БИЛЕТ №10
1. Назовите виды чертежа и соответствующие им проекции
2. Расскажите о сходстве и различии сборочных и рабочих чертежей
3. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали
ОТВЕТ:
1. Назовите виды чертежа и соответствующие им проекции.
Вид – это изображение обращенной к наблюдателю видимой части поверхности предмета.
Стандарт устанавливает шесть названий основных видов, получаемых на шести основных плоскостях проекций – вид спереди, вид слева, вид справа, вид сверху, вид снизу, вид сзади.
Вид спереди или главный вид – изображение, полученное на фронтальной плоскости проекций. Это изображение принимается на чертеже за главное. Поэтому при выполнении чертежа предмет надо так располагать относительно фронтальной плоскости проекций, чтобы главный вид давал наиболее полное представление о форме и размерах предмета.
Вид сверху – изображение на горизонтальную плоскость проекций.
Вид слева (или вид сбоку) – изображение, получаемое на профильной плоскости проекций.
Количество видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета. Для уменьшения количества видов на них допускается показывать при необходимости невидимые части поверхности предмета штриховыми линиями.
Основные виды обычно располагают в проекционной связи. В этом случае никаких надписей, поясняющих названия видов, не дают.
Если какой-либо вид размещен на чертеже вне проекционной связи с остальными видами, то над ним выполняется надпись по типу “Вид А”, подчеркиваемая тонкой сплошной линией, а у связанного с этим видом изображения предмета наносится стрелка, указывающая направление взгляда на предмет. Над стрелкой проставляют ту же прописную букву русского алфавита, что и в надписи над видом.
2. Расскажите о сходстве и различии сборочных и рабочих чертежей.
Деталью называется изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.
Элементом детали называется отдельная её часть, имеющая определённое назначение, например, канавка, фаска, галтель, ребро, резьба.
Рабочие чертежи деталей должны содержать все необходимые данные для их изготовления и контроля; изображения формы; указания о конструкции; необходимые размеры; предельные отклонения размеров; требования к шероховатости поверхностей. Сведения о материале, термической обработке, отделке и другие, которым деталь должна соответствовать перед выполнением операции сборки сборочной единицы, содержащей данную деталь.
Марки материалов указывают на чертежах в соответствии с присвоенными им в стандартах обозначениями. Большинство этих данных содержится на самом графическом изображении, а ту часть из них, которая не может быть выражена графически, указывают надписью в технических требованиях на поле чертежа, на полках линий-выносок, проводимых от соответствующих элементов изображения, а также в основной надписи.
Техническими требованиями называются указания, размещаемые на чертеже над основной надписью и содержащие все не изображаемые графически требования к готовой детали, которым присваиваются порядковые номера. На чертежах деталей всегда дают столько изображений, сколько их необходимо для полного и ясного представления о форме детали. При вычерчивании деталей сложной конструкции кроме основных видов применяют дополнительные изображения и выносные, элементы, чтобы показать полностью форму и размеры конструктивных элементов деталей (фасок, канавок, гнёзд и т.п.), то есть привести все данные для изготовления. Особое внимание при выполнении рабочих чертежей следует обращать на простановку размеров. Размеры наносят согласно правилам, Размеры на рабочих чертежах деталей, определяющих расположение сопрягаемых поверхностей, проставляют, как правило, от конструктивных баз, учитывая возможности соблюдения и контроля этих размеров.
Конструктивными базами называют поверхности, линии или точки детали, по отношению к которым ориентируют другие её элементы.

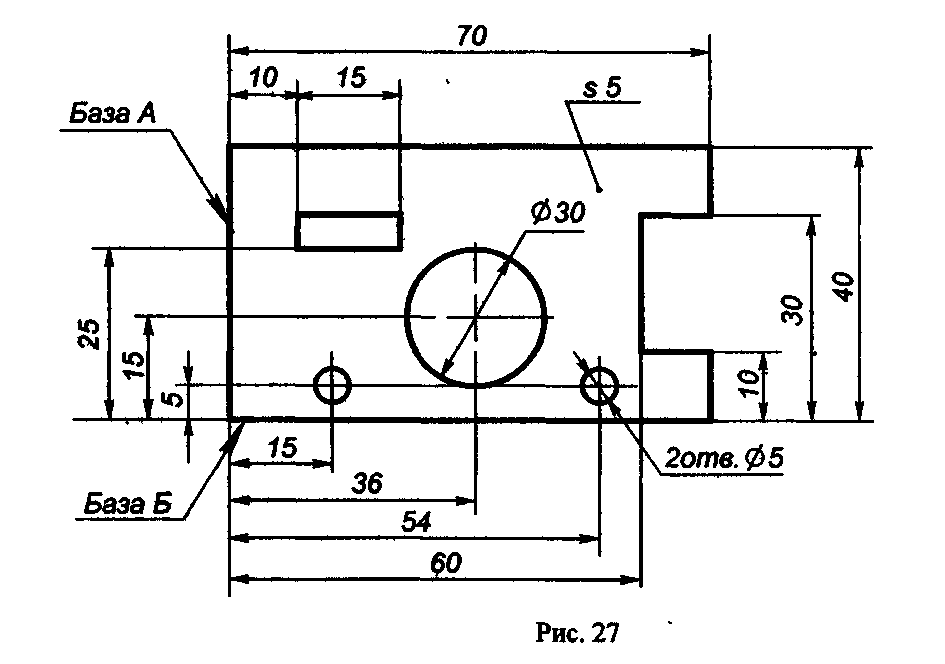

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия; не допускается повторять размеры одного и того же элемента на разных изображениях. Чтобы получить наиболее понятное и удобное для чтения расположение размеров, знаков и надписей на чертежах, их размещают по возможности равномерно на всех изображениях. Размеры нескольких одинаковых элементов изделия наносят один раз, указывая на полке линии-выноски количество этих элементов (рис. 27).
Сборочным чертежом называют конструкторский документ, содержащий изображение сборочной единицы, состоящей из двух и более деталей и другие данные, необходимые для её сборки (изготовления) и контроля. Сборочный чертёж должен давать полное представление о назначении данной сборочной единицы: о том, какие детали и в каком количестве в неё входят, о взаимном расположении всех деталей и способе их соединения между собой; об относительном движении или взаимодействии отдельных деталей; о последовательности сборки.
Чтобы правильно прочитать сборочный чертёж, необходимо учитывать следующие особенности его оформления. При выполнении сборочных чертежей действует большинство правил, установленных для чертежей деталей: так же в проекционной связи располагаются изображения для выявления формы изделий, применяются виды, сечения, разрезы; таково же назначение и начертание линий чертежа; такие же размеры форматов и т.п.
Разрезы и сечения на сборочных чертежах служат для выявления внутреннего устройства сборочной единицы и взаимосвязи, входящих в неё деталей. Разрез на сборочном чертеже представляет собой совокупность разрезов отдельных деталей; входящих в сборочную единицу, изображённую на чертеже При штриховке каждой детали, входящей в сборочную единицу, соблюдают следующее правило: сечения двух соприкасающихся металлических деталей заштриховывают в разные стороны. На сборочных чертежах применяют упрощённое изображение резьбовых соединений, крепёжных деталей, пружин, зубчатых колёс и другие.
Винты, болты, крепёжные гайки и шайбы, заклёпки, шпонки, не пустотелые валы и шпиндели, шатуны, рукоятки показывают на сборочных чертежах не рассеченными, если разрез оказывается продольным.
При простановке размеров учитывают, что по сборочному чертежу детали не изготавливают, а только собирают изображённое на нём изделие, поэтому нет никакой необходимости в простановке размеров деталей. Проставляют только основные размеры, такие как: габаритные размеры изделия; расстояния между центрами крепёжных отверстий; эксплуатационные, установочные и присоединительные размеры (все они справочные), прочие размеры, необходимые для сборки.
На сборочных чертежах все составные части сборочной единицы нумеруют. Номера позиций указывают на полках линий-выносок, проводимых от изображений составных частей, Номера позиций наносят на чертеже, как правило, на основных видах один раз, всегда располагают параллельно основной надписи чертежа вне контура изображения и группируют в колонку или строчку.
Спецификацию - (список всех составных частей сборочной единицы и документов, на основании которых должны эти части изготавливаться, налаживаться, проверяться) помещают на отдельных листах формата А4. Спецификация определяет состав сборочной единицы, она необходима для планирования и запуска изделий в производство.

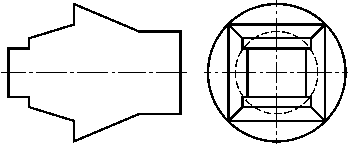

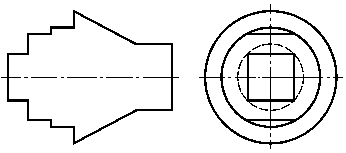

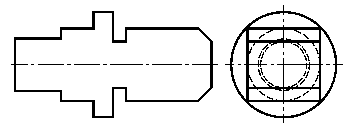

3. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали.
I вариант II вариант
ОПОРА ОСЬ
БИЛЕТ №11
1. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?
2. Выявите отличие машиностроительного чертежа от строительного
3. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали
ОТВЕТ:
1. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?
Слово “аксонометрия” в переводе с греческого языка обозначает “изменение по осям”. Существуют фронтальная диметрическая (кабинетная) и изометрическая проекции.
Кабинетная проекция получается при помощи аксонометрических осей x, y и z, которые расположены следующим образом: ось x – горизонтально, ось z – вертикально, ось y – под углом 45O к горизонтальной линии. При построении объекта в кабинетной проекции по осям x и z откладывают натуральные размеры, по оси y – сокращенные в два раза.
Изометрическая проекция получается при помощи аксонометрических осей x, y и z, которые расположены следующим образом: оси x и y располагают под углом 30O к горизонтальной линии, ось z располагают вертикально. При построении в изометрической проекции по осям x, y, z откладывают натуральные размеры предмета.
2. Выявите отличие машиностроительного чертежа от строительного чертежа.
Строительными чертежами называют чертежи и относящиеся к ним текстовые документы, которые содержат проекционные изображения здания или его частей и другие данные, необходимые для его возведения, а также для изготовления строительных изделий и конструкций.
Объектами строительного черчения являются различные сооружения: жилые дома, общественные здания, спортивные сооружения, плотины, мосты и другие. Эти сооружения отличаются от машиностроительных объектов (изделий), в частности, размерами и применяемыми для их изготовления материалами (размеры зданий измеряются десятками метров, длины мостов и плотин -сотнями" метров; в качестве строительных материалов для сооружений применяют древесину, кирпич, бетон, металл и другие), что требует особых приёмов для оформления и выполнения строительных чертежей.
В строительном черчении используют следующие основные виды чертежей: генеральные планы участка местности или площади застройки; общие чертежи зданий и сооружений - фасады, планы, разрезы. Название видов строительных чертежей определяет их содержание. Размеры на строительных чертежах в отличие от машиностроительных чертежей можно проставлять в сантиметрах, а в некоторых случаях разрешается давать размеры в метрах, указывая единицу измерения. Линейные размеры на машиностроительных чертежах указывают в миллиметрах.
Правила выполнения и оформления строительных и машиностроительных чертежей во многом одинаковы, однако строительные чертежи имеют ряд особенностей.
Основные изображения на строительных чертежах называются – фасад, план, разрез.
Фасад – изображение внешних сторон здания. На фасадах показывают расположение окон и дверей, а так же архитектурные детали здания. На фасадах не наносят размеров, за исключением высотных отметок.
Отметкой называют число, указывающее высоту горизонтальной площадки над нулевой плоскостью. За нулевую отметку обычно принимают уровень пола первого этажа.
Отметки наносят в метрах, числа записывают на полке. Это число показывает, насколько выше или ниже (со знаком минус) нулевой отметки находится отмеченный уровень. Нулевую метку записывают числом 0.00.
План здания – разрез горизонтальной плоскостью на уровне немного выше подоконников. Планы выполняют для каждого этажа. На планах показывают помещения, лестничные клетки, окна, двери, толщину стен и перегородок, санитарно-техническое оборудование. На плане наносят ширину и длину здания, расстояния между осями стен и колонн, размеры проемов и простенков. Кроме того, указывают в квадратных метрах площадь помещений цифрой, подчеркнутой линией.
Вид на здание сверху называется планом кровли.
Разрез служит для выявления конструкции здания и высоты этажей. Вертикальные секущие плоскости проходят, как правило, по оконным и дверным проемам. На разрезах наносят отметки.
Над изображениями делают надписи по типу: “Фасад”, “План первого этажа”, “Разрез I – I” и т.д.
На строительных чертежах применяют масштабы уменьшения 1:50; 1:100; 1:200; 1:400 и т. д.
Поскольку масштаб разных изображений может быть различен, его обычно указывают около каждого из них.
Размеры на строительных чертежах, кроме отметок, указывают в миллиметрах, иногда на чертежах зданий в сантиметрах.
Размерные линии на строительных чертежах ограничиваются короткими штрихами под углом 45o к размерной линии.
На планах наносят их с внешней стороны. В первом ряду наносят размеры оконных и дверных проемов и простенков замкнутой цепочкой. Во втором ряду – размеры между каждой парой смежных осей замкнутой цепочкой. В третьем ряду – общий размер между крайними осями. Кроме того, наносят внутренние размеры помещений: длину, ширину и др.
Чертежи, предназначенные для изготовления по ним различных изделий машиностроения, называются машиностроительными.
При изображении деталей на машиностроительных чертежах применяют виды, разрезы и сечения, а в отдельных случаях используют и аксонометрию. Количество видов, разрезов, сечений должно быть наименьшим, но обеспечивающим полное представление о детали при установленных стандартами условных обозначениях и упрощениях.
Чертёж предмета должен давать полное представление о форме изображённого предмета, а также содержать сведения о способах его изготовления. Вместе с тем чертёж предмета должен быть лаконичным и содержать минимальное количество изображений и текста, достаточных для свободного чтения чертежа, изготовления по нему детали и его контроля.
Для лучшего понимания и чтения чертежи должны составляться по общим правилам. Все требования к оформлению чертежей, а также условные обозначения, содержащиеся на чертежах, должны быть единообразными. Поэтому при составлении машиностроительных чертежей необходимо руководствоваться основными положениями ГОСТов "Единой системы конструкторской документации".

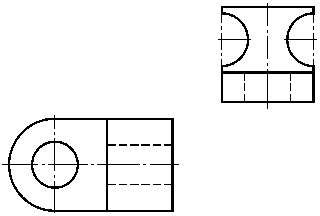

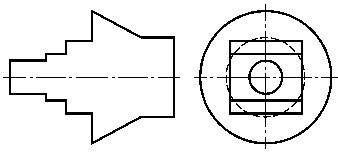

3. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали.
I вариант II вариант
ОСЬ ОСЬ
БИЛЕТ №12
1. Расскажите об особенностях выполнения технического рисунка. Чем он отличается от аксонометрического изображения?
2. Перечислите основные требования к выбору способов изображения деталей на чертеже. Выбор главного вида. Определение необходимого и достаточного количества изображений для выявления конструктивной формы детали
3. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали
ОТВЕТ:
1. Расскажите об особенностях выполнения технического рисунка. Чем он отличается от аксонометрического изображения?
Техническое рисование, как и аксонометрические проекции, служит для построения наглядных изображений моделей и деталей.
Технический рисунок – это изображение, выполненное от руки по правилам аксонометрии с соблюдением пропорций “на глаз”, т.е. без применения чертежных инструментов. Этим технический рисунок отличается от аксонометрической проекции. При этом придерживаются тех же правил, что и при построении аксонометрических проекций: под теми же углами располагают оси, размеры откладывают вдоль осей или параллельно им и т.д.
Технические рисунки дают наглядное представление о форме модели или детали, есть возможность так же показать не только внешний вид, но и их внутреннее устройство с помощью выреза части детали по направлениям координатных плоскостей.
Для большей наглядности на технических рисунках наносится штриховка. При этом предполагается, что свет падает на предмет слева сверху. Освещенные поверхности оставляют светлыми, затененные – покрывают штриховкой, которая тем чаще, чем темнее поверхность предмета. Штриховку наносят параллельно какой-нибудь образующей или параллельно осям проекций.
Выполнение технического рисунка детали начинают с построения габаритного очертания – “клетки”, выполняемой от руки тонкими линиями. Затем деталь мысленно расчленяют на отдельные геометрические элементы, постепенно зарисовывая все элементы детали. Затем рисунок покрывают штрихами.
2. Перечислите основные требования к выбору способов изображения деталей на чертеже: выбор главного вида, определение необходимого и достаточного количества изображений для выявления конструктивной формы детали.
При выполнении чертежа необходимо правильно определить количество изображений и положение деталей на главном виде.
Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но полностью выявляющим форму предмета.
Выбор положения детали для получения главного изображения, которое может быть как видом, так и разрезом, имеет большое значение. Оно должно давать наиболее полное представление о форме и размерах детали при рациональном использовании поля чертежа.
Обычно деталь показывают в положении, которое она занимает при обработке. Поэтому ось деталей, получаемых точением, располагают горизонтально. Это облегчает рабочему изготовление детали по чертежу, так как и на чертеже, и на станке он видит ее в одинаковом положении.
Выбор положения детали на главном изображении в значительной степени определяет количество изображений на чертеже. Предмет располагают так, чтобы большая часть его элементов на главном виде изображалась как видимая.

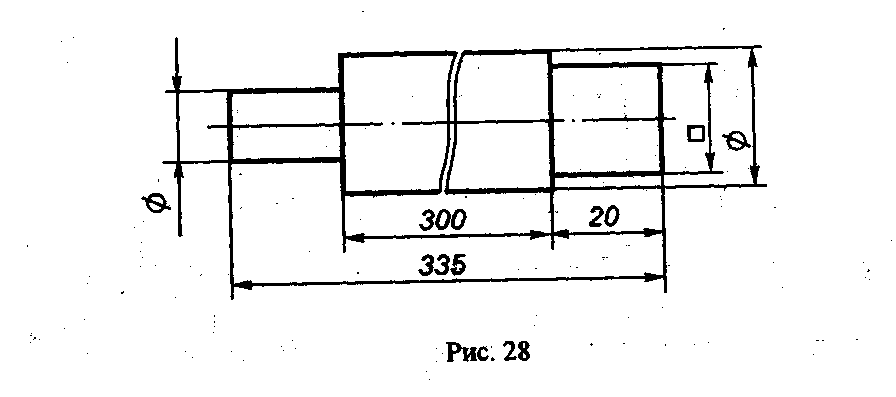

1. Применение условных знаков и позволяет ограничиться одним изображением (видом, разрезом)цилиндрических, конических и призматических элементов (рис. 28).
2. Если нужно выделить на изображении детали плоскую поверхность, то её отмечают тонкими сплошными пересекающимися линиями (диагоналями) (рис. 28).
3. Благодаря нанесению условных обозначений толщины (s3) и длины (L300) детали, плоские и длинные предметы можно показать одной проекцией (рис. 10).
4. Чтобы сделать короче изображение длинной детали, не меняя масштаба, применяют разрыв, используя для этого сплошные волнистые линии. Размерную линию при этом не разрывают (рис. 28).

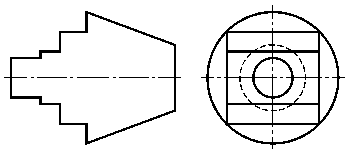

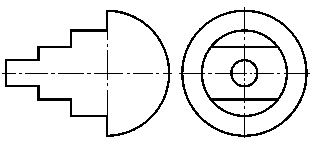

3. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали.
I вариант II вариант
ОСЬ ОСЬ
