ПРИМЕР РАСЧЕТА НАДЕЖНОСТИ


Структурная схема надежности приведена на рис. 8. Значения интенсивности отказов элементов даны в 10^-6/ч.

λ₁=0,001

λ₂= λ₃= λ₄= λ₅=0,1

λ₆= λ₇=0,01

λ₈= λ₉= λ₁₀= λ₁₁=0,2

λ₁₂= λ₁₃= λ₁₄= λ₁₅=0,5

Рис.8. Исходная схема системы γ = 50%

1. В исходной схеме элементы 2 и 3 образуют параллельное соединение. Заменяем их квазиэлементом А.



2. Элементы 4 и 5 также образуют параллельное соединение, заменив которое элементом В и учитывая, что р₄ = р₅ = р₆ , получим



3. Элементы 6 и 7 в исходной схеме соединены последовательно. Заменяем их элементом С, для которого при р₆ = р₇



4. Элементы 8 и 9 образуют параллельное соединение. Заменяем их элементом D, для которого при р₈ = р₉, получим



5. Элементы 10 и 11 с параллельным соединением заменяем элементом Е, причем, так как р₁₀ = р₁₁ = р₈, то

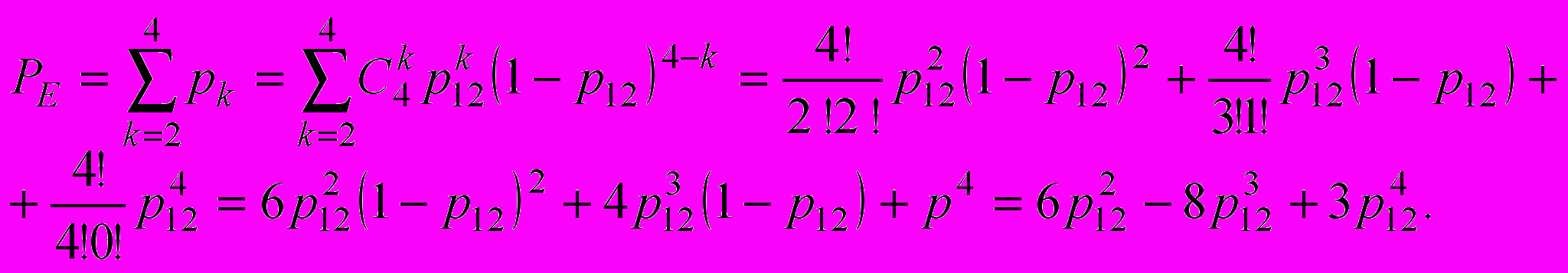

6. Элементы 12 , 13 , 14 и 15 образуют соединение “2 из 4”, которое заменяем элементом F. Так как р₁₂ = р₁₃ = р₁₄= р₁₅, то для определения вероятности безотказной работы элемента F можно воспользоваться комбинаторным методом:

7. Преобразованная схема изображена на рис. 9.



Рис.9. Преобразованная схема


8. Элементы A, B, C, D и Е образуют (см. рис. 9.) мостиковую систему, которую можно заменить квазиэлементом G. Для расчета вероятности безотказной работы воспользуемся методом разложения относительно особого элемента (см. раздел 3.4), в качестве которого выберем элемент С. Тогда



где р_G (р_С =1) - вероятность безотказной работы мостиковой схемы при абсолютно надежном элементе С (рис. 10, а), р_G (р_С =0) - вероятность безотказной работы мостиковой схемы при отказавшем элементе С (рис.10, б).

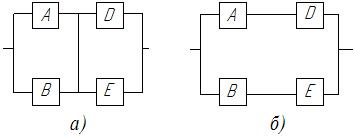

Рис.10. Преобразования мостиковой схемы при абсолютно надёжном (а) и

отказавшем (б) элементе С

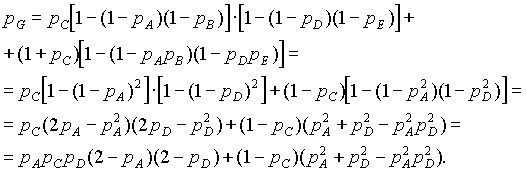

Учитывая, что р_В = р_А, получим:



9. После преобразований схема изображена на рис. 11.




Рис.11. Преобразованная схема

10. В преобразованной схеме ( см.рис. 11) элементы 1, G и F образуют последовательное соединение. Тогда вероятность безотказной работы всей системы

Р=р₁ р_G р_F.

11. Так как по условию все элементы системы работают в периоде нормальной эксплуатации, то вероятность безотказной работы элементов с 1 по 15 подчиняются экспоненциальному закону: .

12. Результаты расчетов вероятностей безотказной работы элементов

1 - 15 исходной схемы для наработки до 3·10⁶ часов представлены в таблице 4.

13. Результаты расчетов вероятностей безотказной работы квазиэлементов A, B, C, D, E, F и G по также представлены в таблице 4.

Таблица 4 Расчет вероятности безотказной работы системы

Элемент	λi,	Наработка t, x 106 ч
	x10-6 ч-1	0,5	1,0	1,5	2,0	2,5	3,0	1,9	2,85
1	0,001	0,9995	0,9990	0,9985	0,9980	0,9975	0,9970	0,9981	0,9972
2 - 5	0,1	0,9512	0,9048	0,8607	0,8187	0,7788	0,7408	0,8270	0,7520
6,7	0,01	0,9950	0,9900	0,9851	0,9802	0,9753	0,9704	0,9812	0,9719
8 - 11	0,2	0,9048	0,8187	0,7408	0,6703	0,6065	0,5488	0,6839	0,5655
12 - 15	0,5	0,7788	0,6065	0,4724	0,3679	0,2865	0,2231	0,3867	0,2405
A, B	-	0,9976	0,9909	0,9806	0,9671	0,9511	0,9328	0,9701	0,9385
C	-	0,9900	0,9801	0,9704	0,9608	0,9512	0,9417	0,9628	0,9446
D, E	-	0,9909	0,9671	0,9328	0,8913	0,8452	0,7964	0,9001	0,8112
F	-	0,9639	0,8282	0,6450	0,4687	0,3245	0,2172	0,5017	0,2458
G	-	0,9924	0,9888	0,9863	0,9820	0,9732	0,9583	0,9832	0,9594
P	-	0,9561	0,8181	0,6352	0,4593	0,3150	0,2075	0,4923	0,2352
12` - 15`	0,322	0,8513	0,7143	0,6169	0,5252	0,4471	0,3806	0,5424	0,3994
F`	-	0,9883	0,9270	0,8397	0,7243	0,6043	0,4910	0,7483	0,5238
P`	-	0,9803	0,9157	0,8270	0,7098	0,5866	0,4691	0,7343	0,5011
16 - 18	0,5	0,7788	0,6065	0,4724	0,3679	0,2865	0,2231	0,3867	0,2405
F``	-	0,9993	0,9828	0,9173	0,7954	0,6413	0,4858	0,8233	0,5311
P``	-	0,9912	0,9708	0,9034	0,7795	0,6226	0,4641	0,8079	0,5081
