Зубчатые передачи.
Общие сведения и классификация зубчатых передач
Механизм, в котором два подвижных звена являются зубчатыми колесами, образующими с неподвижным звеном вращательную или поступательную пару, называют зубчатой передачей (рис. 1).

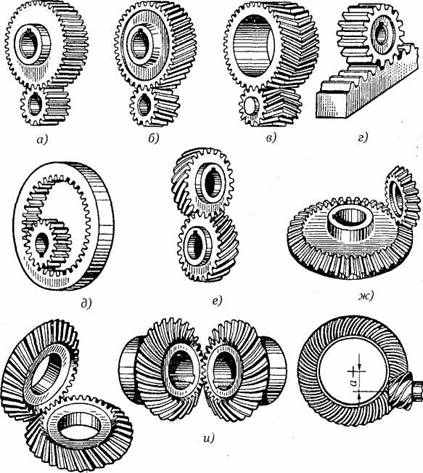

Рис. 1. Виды зубчатых передач: а, б, в — цилиндрические зубчатые передачи с внешним зацеплением; г — реечная передача; д — цилиндрическая передача с внутренним зацеплением; е — зубчатая винтовая передача; ж, з, и— конические зубчатые передачи; к — гипоидная передача
В большинстве случаев зубчатая передача служит для передачи вращательного движения. В некоторых механизмах эту передачу применяют для преобразования вращательного движения в поступательное (или наоборот, см. рис. 1, г).
Зубчатые передачи — наиболее распространенный тип передач в современном машиностроении и приборостроении; их применяют в широких диапазонах скоростей (до 100 м/с), мощностей (до десятков тысяч киловатт).
Основные достоинства зубчатых передач по сравнению с другими передачами:
- технологичность, постоянство передаточного числа;
- высокая нагрузочная способность;
- высокий КПД (до 0,97-0,99 для одной пары колес);
- малые габаритные размеры по сравнению с другими видами передач при равных условиях;
- большая надежность в работе, простота обслуживания;
- сравнительно малые нагрузки на валы и опоры.
К недостаткам зубчатых передач следует отнести:
- невозможность бесступенчатого изменения передаточного числа;
- высокие требования к точности изготовления и монтажа;
- шум при больших скоростях; плохие амортизирующие свойства;
- громоздкость при больших расстояниях между осями ведущего и ведомого валов;
- потребность в специальном оборудовании и инструменте для нарезания зубьев;
- зубчатая передача не предохраняет машину от возможных опасных перегрузок.
Червячные передачи.
Общие сведения, устройство передачи, материалы, область применения, достоинства и недостатки
Червячная передача (рис. 1) — механизм для передачи вращения между валами посредством винта (червяка 1) и сопряженного с ним червячного колеса 2.

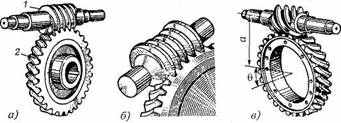

Рис. 1. Червячные передачи: 1 — червяк; 2— червячное колесо
Геометрические оси валов при этом скрещиваются под углом 90°. Ведущим элементом здесь обычно является червяк (как правило, это винт с трапецеидальной резьбой), ведомым — червячное колесо с зубьями особой формы, получаемыми в результате взаимного огибания с витками червяка. При вращении червяка вокруг своей оси его витки перемещаются вдоль образующей своей цилиндрической поверхности и приводит во вращательное движение червячное колесо. Для увеличения длины контактных линий в зацеплении с червяком зубья червячного колеса имеют дугообразную форму.
Червячные передачи относят к передачам зацеплением. Червячная передача — это зубчато-винтовая передача, движение в которой осуществляют по принципу винтовой пары, которой, как известно, присуще повышенное скольжение.
Различают два вида червячных передач: цилиндрические (с цилиндрическими червяками, см. рис. 1, а, в); глобоидные (с глобоидньши червяками, см. рис.1, б).
Червячную передачу, у червяка и колеса которой делительные и начальные поверхности цилиндрические, называют цилиндрической червячной передачей.
В зависимости от направления линии витка червяка червячные передачи бывают с правым (предпочтительнее для применения) и левым направлением линии витка.
В зависимости от расположения червяка относительно колеса передачи бывают с нижним, верхним и боковым червяками. Расположение червяка определяет общая компоновка изделия и принятый способ смазывания зацепления. При картерном способе смазывания и окружной скорости червяка v1 < 5 м/с обычно применяют нижнее расположение червяка. При больших скоростях во избежание повышенных потерь на перемешивание и разбрызгивание масла применяют верхнее расположение червяка.
В зависимости от формы профиля витка различают:
- архимедов червяк (ZA) (рис. 2, а) — цилиндрический червяк, торцовый профиль витка которого является архимедовой спиралью. Этот червяк подобен винту с трапецеидальной резьбой;
- эвольвентный червяк (ZI) (рис. 2, 6); имеет эвольвентный профиль витка в его торцовом сечении (как у косозубого колеса);
а) б)

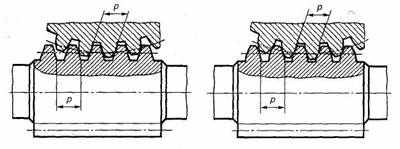

Рис. 2. Конструкции цилиндрических червяков: а — архимедов; б — эвольвентный
- конволютный червяк (ZN); торцовый профиль витка является удлиненной или укороченной эвольвентой. В конволютном червяке режущий инструмент (или наждачный круг) установлен вдоль оси спирали зуба; это удобно при массовом производстве червяков, так как позволяет производить одновременную шлифовку двух сторон профиля зубьев.
В машиностроении из цилиндрических червяков наиболее распространены архимедовы червяки. Их можно нарезать на обычных токарных или резьбофрезерных станках. Однако шлифование его витков затруднено, что снижает точность изготовления и нагрузочную способность червячной передачи. Эвольвентные червяки можно шлифовать, что повышает точность изготовления, обеспечивает более полный контакт витков червяка с зубьями колеса, более высокую нагрузочную способность передачи. Но для изготовления эвольвентных червяков требуются специальные шлифовальные станки. Эвольвентные червяки применяются сравнительно редко. Конволютные червяки шлифуют плоским торцом шлифовального круга на обычных резьбошлифовальных станках. Глобоидные червяки появились сравнительно недавно и вследствие повышенной нагрузочной способности получают все большее распространение, но в изготовлении и монтаже значительно сложнее и сильно нагреваются. Поэтому по-прежнему преимущественное распространение имеют цилиндрические червяки с прямолинейным профилем в осевом сечении.
Зубья на червячном колесе чаще всего нарезают червячной фрезой, которая представляет собой копию червяка, с которым будет зацепляться червячное колесо. При нарезании заготовка колеса и фреза совершают такое же взаимное движение, какое имеют червяк и червячное колесо при работе.
По числу витков червяки делят на однозаходные и многозаходные, по направлению витка — левые или правые. Наиболее распространено правое направление с числом витков червяка , зависящим от передаточного числа ; выбирают так, чтобы обеспечить число зубьев колеса : .
Очевидно, что однозаходный червяк даёт наибольшее передаточное отношение. Однако, с увеличением числа заходов (витков) червяка угол подъема винтовой линии возрастает, что повышает КПД передачи, что связано с уменьшением трения за счёт роста угла трения. Поэтому однозаходные (одновитковые) червяки не всегда рекомендуется применять.
Для увеличения КПД передачи:
1) червяк должен иметь твердую, очень чисто обработанную поверхность зубьев (желательна полировка). Материалом для червяков служат высокоуглеродистые – калимые или малоуглеродистые цементированные стали, например, Ст.У-7, У-8, Ст.50 или Ст.20Х, Ст.18ХГТ, Ст.20ХНЗА;
2) венец червячного колеса должен быть изготовлен из антифрикционного материала - бронзы;
3) смазка должна быть обильной в закрытом пыленепроницаемом корпусе.
В большинстве случаев червяки изготовляют за одно целое с валом, реже — отдельно от вала, а затем закрепляют на нем.

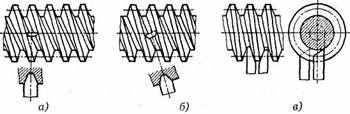

Рис. 3. Основные разновидности червяков и принцип образования профиля: а — архимедов; б — конвалютный;
в — эвольвентный
Червячное колесо 2 (см. рис. 1, а) в отличие от косозубых зубчатых колес имеет вогнутую форму зуба, способствующую облеганию витков червяка.
Направление и угол подъема зубьев червячного колеса соответствуют направлению и углу подъема витков червяка.
Червячные колеса нарезают червячными фрезами и в редких случаях резцами, укрепленными на вращающейся оправке (летучими резцами).
Червячные колеса изготовляют цельными (см. рис. 1, а, б) или сборными (на рис. 1, в показан венец червячного колеса). Минимальное число зубьев колеса определяют из условия отсутствия подрезания и обеспечения достаточной поверхности зацепления. Для силовых передач рекомендуется принимать , во вспомогательных кинематических передачах . Максимальное число зубьев не ограничено, но в силовых передачах чаще принимают 50—60 (до 80). В кинематических передачах z2 может доходить до 600—1000.
Червячную передачу, показанную на рис. 4, называют глобоидной.
Рис. 4
Витки ее червяка расположены на глобоидной (торовой) поверхности. Эта передача появилась сравнительно недавно, имеет повышенную нагрузочную способность (в 1,5—2 раза больше, чем у обычных червячных передач), так как линия контакта в глобоидных передачах располагается благоприятно, что улучшает условия для образования масляных клиньев, и в зацеплении находится большее число зубьев колеса и витков червяка.
Глобоидные передачи требуют повышенной точности изготовления и монтажа, искусственного охлаждения. Эти передачи применяют реже, чем цилиндрические.
Червячные передачи, как и зубчатые, могут быть корригированными.
Корригирование червячных передач осуществляется так же, как и зубчатых, т. е. радиальным смещением инструмента относительно оси заготовки при нарезании.
Корригирование передачи осуществляют только за счет колеса. Корригированные колеса нарезают на тех же станках и тем же инструментом, что и некорригированные. Корригирование в основном применяют для вписывания передачи в заданное межосевое расстояние.
В машиностроении преимущественно применяют некорригированные червячные передачи.
Рис. 8. Червячный редуктор с нижним расположением червяка:
1 — вентилятор; 2 — ведущий вал редуктора
Передачи «винт-гайка»
Устройство и назначение, достоинства и недостатки
Передача винт-гайка (рис. 1) состоит из винта 1 и гайки 2, соприкасающихся винтовыми поверхностями.
Передача винт-гайка предназначена для преобразования вращательного движения в поступательное (при больших углах подъема винтовой линии, порядка > 12°). При этом вращение закрепленной от осевых перемещений гайки вызывает поступательное перемещение винта, или вращение закрепленного от осевых перемещений винта приводит к поступательному перемещению гайки. Когда угол подъема больше угла трения, эту передачу можно использовать для преобразования поступательного движения во вращательное.
Рис. 1. Передача винт-гайка
Различают два типа передач винт-гайка:
- передачи трения скольжения или винтовые пары трения скольжения (рис. 1-3);
- передачи трения качения или шариковые винтовые пары (рис. 4) Ведущим элементом в передаче, как правило, является винт, ведомым - гайка. В передачах винт-гайка качения на винте и в гайке выполнены винтовые канавки (резьба) полукруглого профиля, служащие дорожками качения для шариков.
Конструктивно передача винт-гайка может быть выполнена:
- с вращательным движением винта и поступательным движением гайки (см. рис. 1);
- с вращающимся и одновременно поступательно перемещающимся винтом при неподвижной гайке (см. рис. 2);
- с вращательным движением гайки 1 и поступательным движением винта 2 (см. рис. 3).
Передачи винт-гайка находят применение в устройствах, где требует; получать большой выигрыш в силе, например в домкратах, винтовых прессах, нагрузочных устройствах испытательных машин, механизмах металлорежущих станков или в измерительных и других механизмах для точных делительных перемещений.
Рис. 2. Винтовой домкрат: 1—винт; 2 — гайка; 3 —стопорный
винт; 4 — рукоятка; 5 — чашка домкрата; 6— шип, 7 — корпус
