Саратовская региональная общественная организация инвалидов «СФЕРА»

ЗАО «Саратовский авиационный завод»

Предложение от производителя:

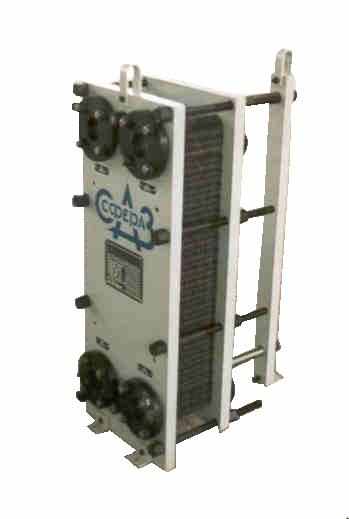

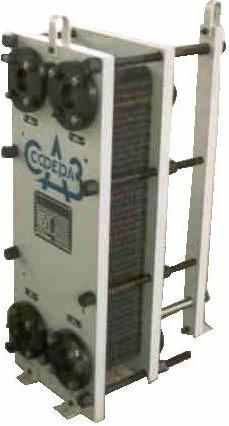

ТЕПЛООБМЕННИК ПЛАСТИНЧАТЫЙ РАЗБОРНЫЙ

(Мощность: 100кВт – 1500 кВт)

Производства фирмы «СФЕРА» для систем отопления, горячего водоснабжения и технологических целей

Обозначение: теплообменник пластинчатый разборный ТПР – Ду - Y/X,

где Ду - условный проход, Y- количество ходов, X - количество пластин


Предназначен для осуществления теплообменных процессов в системах отопления, горячего водо-снабжения и технологических процессов, связанных с теплообменом. Пластины теплообменника изготовлены из нержавеющей стали, прокладки - из специальной терморезины, позволяющей многократно разбирать теплообменник для очистки.






Сопротивление по каналам – не более

1 кг./см2 (30-100 кПа)

Среда – вода, гликолевая смесь, другая Среда – по запросу

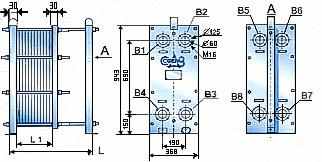

L1=3.8мм*кол-во пластин

L=L1+300мм.+-100

Примерные цены на теплообменники

при заданных температурных графиках.

Температ. Графики: →	Отопление 95-75\65-85	Горячее Водоснабжение 75-25\5-65
Мощность, кВт	Цена:
100	22880	20240
150	28160	22880
200	33440	28160
300	44000	33440
400	54560	41360
500	65120	46640
650	80960	57200
700	84920	59840
800	92840	57760
900	98120	73040
1000	108680	80960
1100		86240
1200		94160

П РЕИМУЩЕСТВА ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ:


- От 3 до 10 раз компактнее и в 6 раз легче при одинаковой мощности (по сравнению с

кожухотрубными теплообменниками)


- Коэффициент теплопередачи в 3-4 раза больше, чем в кожухотрубных благодаря

специальному гофрированному профилю проточной части пластины, обеспечивающему

высокую степень турбулизации потоков теплоносителей.


- Пластинчатые теплообменники имеют малую металлоемкость, очень компактны, их можно

установить в небольшом помещении.

- разность температур греющего и нагреваемого потоков до 1^оС


- позволяют наращивать мощность путем добавления пластин в пакет


- обнаружение внутренней течи без разборки аппарата


- не требуют теплоизоляции и специального фундамента


- легко разбираются и быстро чистятся от загрязнения путем очистки поверхности пластин


- подсоединение труб осуществляется с одной стороны


Для более точного подбора ТПР проводится компьютерный расчет





РОССИЯ, 410015, г. Саратов, пл. Орджоникидзе 1, СРООИ «СФЕРА»,

Телефон (845-2) 968512, 963374, 948612, 964652 Тел/Факс: (845-2) 96-46-57.

Расчетный счет 40703810000000140009 в КБ «КОНТО», г. Саратов,

БИК 046311719, кор. Счет 30101810100000000719, ИНН 6451215923 e-mail : sfera_sar@mail.ru
