Около 95,5 % выбросов диоксида серы осуществляется из 6 источников, имеющих высоту от 150 до 250 метров, при этом следует учесть, что газовоздушная смесь, выбрасываемая из этих труб, имеет высокую температуру. На МЗ после утилизации диоксида серы газовоздушная смесь специально подогревается, чтобы улучшить условия рассеивания загрязняющих веществ в атмосфере.
Мероприятия по снижению выбросов диоксида серы
Снижение выбросов диоксида серы в атмосферу признано приоритетной задачей Компании ОАО "ГМК "Норильский никель". Сложность решения этой задачи связана с географическим расположением Заполярного филиала и, как следствие, с неэффективностью использования по экономическим причинам широко применяемых в мире способов утилизации диоксида серы с получением серной кислоты - из-за отсутствия развитой наземной транспортной инфраструктуры и потребителей серной кислоты на территории.
На предприятиях Заполярного филиала выпускают серосодержащую товарную продукцию (серная кислота, элементарная сера, бисульфит натрия), которая используется для нужд самих предприятий. Для выпуска продукции используют отходящие газы с высоким содержанием диоксида серы, что позволяет снизить его объемы выбросов в атмосферный воздух.
Для снижения выбросов диоксида серы и производства серосодержащего продукта на Никелевом заводе на территории эксгаустерного отделения участка спекания шихты Агломерационного цеха (АЦ) находится установка получения бисульфита натрия (УПБН).
Опытная установка была смонтирована в сентябре 1997 года. После доработки проекта в феврале 1999 года установку ввели в эксплуатацию. Уже в 2000 году было уловлено из отходящих газов около 6500 тонн серы. Модернизация установки позволила поднять ее производительность с 1,92 до 2,7 тонн серы в час.
Исходным сырьем для УПБН являются отходящих газы агломерационных машин, содержащие диоксид серы, кроме того в качестве технологических материалов используются растворы кальцинированной соды и среднего щёлока.
УПБН состоит из двух взаимодействующих технологических систем:
- схема движения раствора;
- схема движения агломерационного газа.
Технологическая схема движения раствора состоит из двух одинаковых и независимо работающих контуров.
Первый контур предназначен для формирования и управления движением раствора при производстве бисульфита натрия содового, отгружаемого потребителям.
Второй контур предназначен для формирования и управления движением раствора при производстве бисульфита натрия щелочного, отгружаемого только в Хлорно-кобальтовый цех. При этом возможна одновременная работа на производство бисульфита натрия содового.
Получение бисульфита натрия основано на нейтрализации в струйно-пенном аппарате диоксида серы, содержащегося в отходящем агломерационном газе, раствором кальцинированной соды или раствором среднего щёлока.
Агломерационные газы для производства бисульфита натрия отбирают из нагретых газоходов эксгаустеров агломашин через колокольные затворы.
Техническая схема движения агломерационного газа также состоит из двух контуров.
Первый контур движения газа предназначен для формирования и управления потоком отходящих газов агломерационных машин через струйно-пенный аппарат № 1 (СПА-1).
Второй контур движения газа предназначен для формирования и управления потоком отходящих газов агломерационных машин через струйно-пенный аппарат № 2 (СПА-2).
Отобранные газы выбрасывают через колокольные затворы в боров и далее через дымовую трубу АЦ в атмосферу совместно с технологическими газами агломашин.
Бисульфит натрия применяют в Хлорно-кобальтовом цехе Никелевого завода, на Талнахской и Норильской обогатительных фабриках. Производительность установки по производству бисульфита натрия на данный момент полностью удовлетворяет потребность в реагенте Заполярного филиала.
В результате плавки медного концентрата в печах Ванюкова Плавильного цеха Медного завода образуются газы, содержащие до 42-50 % диоксида серы. Для сокращения выбросов диоксида серы, серосодержащие газы направляют на производство серной кислоты и элементной серы.
Общая схема переработки сернистого газа:
Отходящие газы печей Ванюкова после охлаждения и очистки от пыли в установке охлаждения газов (УОГ) поступают на участок "мокрой" очистки газов (МОГ) участка переработки элементной серы (УПЭС). Установка МОГ включает ступенчатую тонкую очистку газов от пыли и охлаждение их в полом скруббере, скруббере Вентури и мокрых электрофильтрах. Очистка и охлаждение газов в скрубберах происходит при орошении их пульповым раствором, циркулирующим в системе водоснабжения пылеулавливающей установки.
После скруббера Вентури газ с остатками пыли, капельной влаги и парами серной кислоты поступает на третью ступень очистки – три линии по два последовательно установленных "мокрых" электрофильтра.
Технологический газ после МОГ подают на нагреватели УПЭС или отводят в сернокислое отделение (СКО) для производства серной кислоты.
После нагревателей УПЭС температура газа повышается до 45-60 0С. Производство серы из очищенного серного газа печей Ванюкова в УПЭС осуществляется на 1-й технологической линии. Перед входом в восстановительный реактор газ обогащается кислородом до концентрации [O2] = 12-15 % объема. После термического восстановления диоксида серы в реакторе-генераторе (РГ), технологический газ охлаждается в котле-утилизаторе. Далее следует конверсия восстановленного газа в каталитическом реакторе Клауса. После выделения серы в конденсаторе котла-утилизатора технологический газ проходит через сероуловитель, и подается в печь дожига для термического окисления вредных газов (H2S, COS, CS2, CO и S эл.). Далее технологический газ охлаждают в котлах-утилизаторах и через дымовую трубу выбрасывают в атмосферу.
На Надеждинском металлургическом заводе в целях уменьшения выбросов диоксида серы и других серосодержащих продуктов построен цех производства элементарной серы (ЦПЭС). Исходным сырьем для производства серы является пирротиновый концентрат производимый на Талнахской обогатительной фабрике.
Основными подразделениями цеха являются:
гидрометаллургический участок;
участок по производству элементарной серы № № 1-4.
Пирротиновый концентрат поступает по системе гидротранспорта в отделение сгущения, где производится сгущение пульпы исходного пирротинового концентрата в сгустителе. Пульпу концентрата после сгущения подвергают доводке по соотношению твердое к жидкому в реакторах с механическим перемешиванием и направляют на выщелачивание.
Насосами высокого давления пульпу закачивают в горизонтальные двухсекционные автоклавы на выщелачивание. Выщелачивание ведется с подачей кислородно-воздушной смеси.
Разгрузку пульпы из автоклавов производят на осаждение цветных металлов в реакторы с мешалками, в которых из раствора с помощью серы и металлического железа выделяют медь, никель и кобальт в форме вторичных сульфидов. Затем пульпу охлаждают в теплообменниках типа "труба в трубе" и транспортируют на участок по производству элементарной серы, где пульпа усредняется и направляется на пульподелитель, после чего поступает на серосульфидную флотацию, которая ведется в восьмикамерных пневмомеханических флотомашинах. Готовый серосульфидный концентрат - пенный продукт четвертой перечистки - сгущается в сгустителе.
Далее сгущенный продукт подают на дезинтеграцию, которую проводят в автоклавах с добавлением известкового молока. Технологические газы из автоклавов направляют на газоочистку. Дезинтегрированная пульпа поступает на серную флотацию.
В результате серной флотации получают автоклавный сульфидный концентрат (хвосты флотации) и серный концентрат.
Сульфидный концентрат является полупродуктом и перерабатывается на файнштейн в плавильном цехе в составе шихты взвешенной плавки.
Серный концентрат поступает на автоклавную выплавку серы. Технологические газы автоклавов содержат сероводород, их направляют на обезвреживание в газоочистных установках. Сера из автоклавов поступает в отстойники и далее перекачивается на склад.
Поступившую на склад серу в дальнейшем отгружают потребителю. Реализация данной технологии позволяет частично исключить поступление серы в пирометаллургическое производство НМЗ в составе сульфидного концентрата.
Выпуск серосодержащей продукции уменьшает выбросы диоксида серы в атмосферу. Динамика утилизации серосодержащих газов предприятий Заполярного филиала за период с 1996 по 2010 гг. представлена на рисунке ниже. Объемы утилизации серы из отходящих газов имеют устойчивую многолетнюю тенденцию к росту.

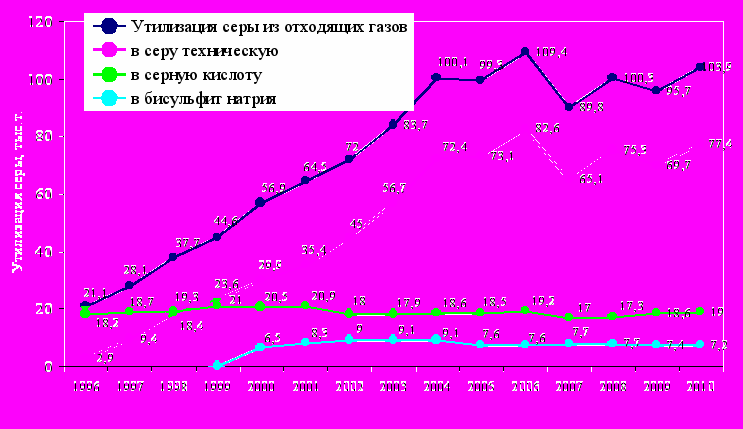

Рис.1 Динамика утилизации серы из отходящих газов, тыс. т.
В рамках достижения нормативов ПДВ планируется реализовать мероприятия на Никелевом, Медном и Надеждинском металлургическом заводах, которые позволят обеспечить снижение выбросов диоксида серы в атмосферу до уровня 425 тыс. тонн в год и обеспечить соблюдение установленных гигиенических нормативов для атмосферного воздуха населенных мест.
Расчетные приземные концентрации SO2, создаваемые источниками Заполярного филиала
В рамках подготовки и утверждения Проекта нормативов ПДВ в 2008 году был проведен расчет приземных концентраций. Расчеты показывают вероятность превышения нормативов качества воздуха по диоксиду серы. В соответствии с нормативно-методическими документами расчеты проводились при максимальных выбросах и наиболее неблагоприятных для рассеивания загрязняющих веществ метеорологических условиях (при суммарном выбросе от всех производств Заполярного филиала – 62 765,77 г/с). Расчетный уровень загрязнения диоксида серы в ближайшей к производственным площадкам Заполярного филиала селитебной зоне превышает ПДК. Значения фактических приземных концентраций и их анализ представлены в разделе «Анализ результатов мониторинга атмосферы в г. Норильске».
Расчетная максимальная приземная концентрация диоксида серы в долях ПДК в селитебной зоне муниципального образования «город Норильск» Красноярского края (МО г. Норильск) достигает:
– район Кайеркан – 4,765 ПДК;
– Центральный район г. Норильск – 19,66 ПДК;
– район Оганер – 4,658 ПДК;
– район Талнах – 2,676 ПДК.
В районе Кайеркан при существующем уровне выбросов расчетная максимальная концентрация в долях ПДК в селитебной зоне по диоксиду серы составляет 4,765 (без учета фона). Источник, дающий наибольший вклад (58,48%), расположен на Надеждинском металлургическом заводе (№ 1201 - труба, высотой 250 м). Максимальное количество выбрасываемого загрязняющего вещества от источника № 1201 составляет – 31 411,80 г/с. Диоксид серы поступает на выброс в трубу от печей взвешенной плавки (ПВП-1, ПВП-2), печи Ванюкова (ПВ-6.2), обеднительных электропечей (ОЭП-1, ОЭП-2, ОЭП-3, ОЭП-4).
В Центральном районе г. Норильск расчетная максимальная концентрация в селитебной зоне в долях ПДК составляет 19,66 (без учета фона). Источник, дающий наибольший вклад (28,81%), расположен на Медном заводе (№ 1115 - свеча, высотой 39,2 м). Максимальное количество выбрасываемого загрязняющего вещества от источника выброса составляет – 552,7175 г/с. Диоксид серы поступает на выброс в свечу от миксеров штейна и шлака печей Ванюкова (ПВ-2, ПВ-3), заливочного окна печи Ванюкова (ПВ-3).
В районе Оганер расчетная максимальная концентрация в селитебной зоне в долях ПДК составляет 4,658 (без учета фона). Источник, дающий наибольший вклад (37,43%), расположен на Никелевом заводе (№ 1201 - труба, высотой 150,5 м). Максимальное количество выбрасываемого загрязняющего вещества от источника выброса составляет – 6 269,959 г/с. Диоксид серы поступает на выброс через трубу от вакуум-камер агломашин № 5, 6, 7.
В районе Талнах расчетная максимальная концентрация в долях ПДК в селитебной зоне составляет 2,676 (без учета фона). Источник, дающий наибольший вклад (22,50%), расположен на Надеждинском металлургическом заводе (№ 1201 - труба, высотой 250 м).
В зоне наибольшего загрязнения диоксидом серы находится Центральный район г. Норильск, расположенный непосредственно между двумя заводами - Медным и Никелевым.
Детальные расчеты загрязнения приземного слоя атмосферы по серной кислоте показали, что ее концентрации не превышают ПДК. ПДК на границе жилой застройки составляет 0,05 мг/нм3 (при суммарном выбросе от всех производств Заполярного филиала – 455,6933 г/с).
Лабораторные исследования в зоне влияния объектов Заполярного филиала. Фактические приземные концентрации SO2, создаваемые источниками Заполярного филиала
В период с 1996 по 2003 гг. наблюдения за состоянием загрязнения атмосферного воздуха селитебной зоны Центрального района г. Норильск осуществлялись лабораторией мониторинга загрязнения природной среды Таймырского центра по гидрометеорологии и мониторингу окружающей среды (ЛМЗПС ТЦГМС) по неполной программе наблюдений (3 раза в сутки) на четырех стационарных постах. Посты наблюдений расположены в разных частях города:
– пост № 3 – проезд Солнечный, 1;
– пост № 4 – проезд Котульского, 5;
– пост № 10 – ул. 50 лет Октября, 12 (детская больница);
– пост № 11 – Ленинский пр., 24а.
Посты подразделялись на "жилые условно" – №№ 10, 11; и "условно автомагистраль" – №№ 3, 4. Опорными являлись посты №№ 4, 11, которые были предназначены для выявления долговременных изменений содержания наиболее распространенных загрязняющих веществ (диоксид серы, диоксид азота, оксид азота, пыль, фенол, формальдегид, сероводород).
С 2004 года по настоящее время контроль за состоянием загрязнения атмосферного воздуха селитебной территории г. Норильска ведет Центр радиационно-экологического контроля Контрольно-аналитического управления (ЦРЭК КАУ) Заполярного филиала, имеющий аттестат аккредитации № POCC RU.0001 на техническую компетентность и лицензию Федеральной службы по гидрометеорологии и мониторингу окружающей среды № Р/2010/1750/100/Л.
Лицензия Федеральной службы по гидрометеорологии и мониторингу окружающей среды выдана ОАО «ГМК «Норильский никель» для Заполярного филиала 12.11.2010 на осуществление деятельности в области гидрометеорологии и смежных с ней областей (за исключением указанной деятельности, осуществляемой в ходе инженерных изысканий, выполняемых для подготовки проектной документации, строительства, реконструкции объектов капитального строительства) и включает в себя:
- определение уровня загрязнения атмосферного воздуха, водных объектов;
- подготовку и предоставление потребителям аналитической и расчетной информации о загрязнении атмосферного воздуха, водных объектов.
В Заполярном филиале функционирует ведомственная передвижная экологическая лаборатория, оснащенная приборами для определения содержания диоксида серы, сероводорода, оксида азота, диоксида азота и оксида углерода. Передвижные экологические лаборатории (ПЭЛ) изготовлены по специальному заказу с учетом выполняемых задач и экстремальных климатических условий в соответствии с утвержденным типом передвижных лабораторий контроля атмосферного воздуха ЗАО «НПФ «ДИЭМ» (г. Москва). ПЭЛ зарегистрированы в Государственном реестре средств измерений под № 23442-02. Внедрение ПЭЛ в 2004 году обеспечило:
- расширение номенклатуры контролируемых загрязняющих веществ;
- возможность автоматического отбора проб атмосферного воздуха;
- оперативный контроль метеорологических параметров;
- повышение оперативности контроля и информирования об изменениях состава атмосферного воздуха в зоне воздействия предприятий Заполярного филиала.
В 2011 году Заполярный филиал приобрел две новые передвижные экологические лаборатории, оснащенные самыми современными газоанализаторами и вспомогательным оборудованием французского производства. Лаборатории разработаны с учетом эксплуатации в районах с резко континентальным и холодным климатом. Стоимость обеих машин 13 млн. рублей.
Новые передвижные лаборатории позволяют определять в атмосферном воздухе такие загрязняющие вещества как диоксид серы, оксиды азота, оксид углерода и сероводород.
Результаты измерений используются для оперативного контроля соблюдения предельно допустимых концентраций загрязняющих веществ в атмосфере селитебной территории и регулирования выбросов в периоды неблагоприятных метеорологических условий.
В настоящее время измерения осуществляют в соответствии с государственными и корпоративными нормативными документами, устанавливающими требования в области охраны окружающей среды.
Измерения проводятся регулярно - 4 раза в день, на трёх маршрутных постах. Адреса маршрутных постов совпадают с местами, где были ранее расположены стационарные посты наблюдений ЛМЗПС ТЦГМС. Наблюдения проводят дискретно через равные промежутки времени в 01, 07, 13, 19 ч. за сутки. Смещение сроков наблюдений на 1 ч. в обе стороны от установленных допускается для проведения приоритетных подфакельных наблюдений.
Схема размещения постов наблюдения за качеством атмосферного воздуха.
Анализ результатов мониторинга атмосферы в г. Норильске
Мониторинг состояния загрязнения атмосферного воздуха г. Норильска с 2004 года проводится специалистами ЦРЭК КАУ Заполярного филиала на базе передвижной экологической лаборатории на трех маршрутных постах КЗА-3, КЗА-4 и КЗА-11.
Маршрутные посты предназначены для проведения систематических наблюдений, на них выполняется:
– отбор проб воздуха для последующего физико-химического анализа на содержание диоксида серы, оксида углерода, оксида азота и диоксида азота;
– метеорологические наблюдения: скорость и направление ветра, температура и относительная влажность воздуха, давление.
Наблюдения за качеством атмосферного воздуха селитебной зоны г. Норильска осуществляются также для принятия мер в периоды неблагоприятных метеорологических условий.

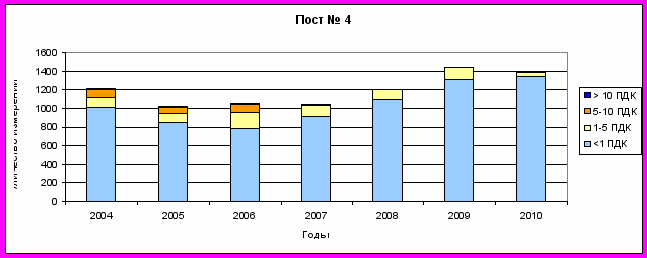

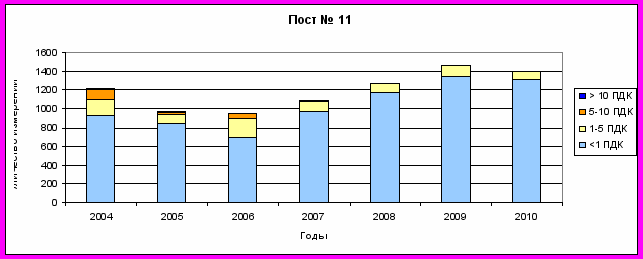

На рисунке 2 приведены результаты измерений концентраций диоксида серы в атмосферном воздухе селитебной зоны, относительно ПДКм.р. SO2 на маршрутных постах №№ 3, 4, 11 за 2004-2010 гг.
Рис. 2. Результаты мониторинга SO2 в сравнении с ПДК м.р. SO2
Следует отметить, что с 2007 года количество наблюдений за качеством атмосферного воздуха возросло.
С этого же времени наблюдается снижение количества значительных превышений ПДК (более 5 ПДК) диоксида серы. Данное снижение обусловлено выполнением работ по регулированию выбросов диоксида серы в периоды неблагоприятных метеорологических условий (НМУ) с целью предотвращения возникновения высоких (3 ПДК и более) уровней загрязнения атмосферного воздуха селитебной зоны МО г. Норильск.
Подфакельные наблюдения с целью регулирования выбросов диоксида серы
В отдельные периоды, когда метеорологические условия способствуют накоплению вредных веществ в приземном слое атмосферы (т.е. в периоды НМУ), концентрация диоксида серы в воздухе может резко возрастать. Закон об охране атмосферного воздуха (п. 3 статья 19 Федеральный закон «Об охране атмосферного воздуха» от 04.05.1999 N 96-ФЗ) возлагает на юридические лица, имеющие источники выбросов вредных (загрязняющих) веществ в атмосферный воздух, проводить мероприятия по снижению выбросов вредных (загрязняющих) веществ в атмосферный воздух при получении прогнозов неблагоприятных метеорологических условий (НМУ), согласованные органами исполнительной власти субъектов Российской Федерации, уполномоченными на осуществление регионального государственного экологического надзора в области охраны атмосферного воздуха.
Взаимодействие Заполярного филиала в рамках Положения об информационных услугах в области гидрометеорологии и мониторинга загрязнения окружающей природной среды, утв. Постановлением Правительства РФ от 15.11.1997 N 1425 (в котором прогнозы о НМУ отнесены к категории специализированной гидрометеорологической информации, передаваемой юридическим и физическим лицам за плату на основании договоров/соглашений) с территориальным органом Росгидромета (Государственное учреждение «Таймырский Центр по гидрометеорологии и мониторингу окружающей среды», далее ТЦГМС Таймырский филиал ГУ «Красноярский ЦГМС-Р) обеспечивает функционирование системы передачи заблаговременных оповещений о наступлении НМУ. Чтобы не допускать возникновения высокого уровня загрязнения атмосферного воздуха селитебной зоны диоксидом серы в периоды НМУ, в Заполярном филиале реализуют мероприятия по уменьшению выброса в атмосферный воздух диоксида серы. Мероприятия по регулированию выбросов при НМУ утверждены Енисейским межрегиональным территориальным управлением технологического и экологического надзора (ЕМТУ Ростехнадзора г. Красноярск) 23.12.2008 года в составе Проекта нормативов ПДВ и предполагают корректировку работы основного технологического оборудования I-го, II-го, III-го режимов. За счет ввода различных режимов работы технологического оборудования на металлургических предприятиях (начиная с режимов корректировки работы технологических агрегатов и аспирационных систем до полной остановки основного технологического оборудования) обеспечивается снижение приземных концентраций диоксида серы в атмосферном воздухе селитебной зоны. В последние годы наблюдается тенденция к снижению уровня и продолжительности загрязнения атмосферного воздуха селитебной зоны диоксидом серы. Прежде всего, за счет поэтапной реализации воздухоохранных мероприятий и своевременного введения мероприятий по регулированию выбросов при НМУ.
Для получения своевременной и достоверной информации об уровне загрязнения атмосферы селитебной зоны, находящейся в зоне влияния промышленных выбросов металлургических предприятий, с целью регулирования выбросов в период НМУ наблюдения за качеством атмосферного воздуха проводят на подфакельных постах силами ЦРЭК КАУ Заполярного филиала на базе ПЭЛ. Наблюдения осуществляют круглосуточно путем измерения концентраций загрязняющих веществ в атмосферном воздухе селитебной зоны Центрального района. Выбор постов наблюдения осуществляет лаборант УКА ЦРЭК КАУ, руководствуясь направлением факела (визуально) и прогнозом НМУ, полученным от ТЦГМС. При плохой видимости (туман, метель, снегопад) направление факела определяют по направлению ветра, и по видимым факелам близлежащих ИЗА. Программой наблюдений определено 15 подфакельных постов на территории МО г. Норильск (Центральный район, район Кайеркан, район Оганер, район Талнах). В год отбирают более 29 тысяч проб атмосферного воздуха для определения содержания концентраций загрязняющих веществ (SO2, CO, NO, NO2, H2S), из них на содержание диоксида серы – более 6 тысяч проб. Порядок проведения наблюдений за качеством атмосферного воздуха для регулирования промышленных выбросов при НМУ утвержден стандартом предприятия СТП-44577806.14.35-16-1-2006.
При выявлении в атмосферном воздухе повышенных уровней концентраций диоксида серы лаборант УКА ЦРЭК КАУ передаёт результаты наблюдений телефонограммой в адрес диспетчера предприятия источника загрязнения атмосферы, а также в другие заинтересованные подразделения в соответствии со стандартом предприятия. После получения телефонограммы на предприятии осуществляется ввод мероприятий по регулированию выбросов диоксида серы в периоды неблагоприятных метеорологических условий.
Так, например в 15:00 22 июля 2011 года по данным наблюдений за качеством атмосферного воздуха селитебной территории города Норильска, выполняемых ЦРЭК КАУ ЗФ ОАО «ГМК «Норильский никель» на базе передвижной экологической лаборатории, были зафиксированы повышенные концентрации диоксида серы на уровне до 4,9 ПДК со стороны источника загрязнения - Никелевого завода. После получения телефонограммы о загрязнении атмосферного воздуха на Никелевом заводе был осуществлён ввод мероприятий I режима: в агломерационном цехе - снижена переработка никелевого концентрата на одну агломашину на 20%; в плавильном цехе - включен дополнительно дымосос № 12 на ГО-3, выведен из-под дутья конвертер № 2 (оставлены в работе конвертеры № 4, 5).
В результате зафиксированного в период с 15:25 до 15:50 загрязнения атмосферного воздуха на уровнях от 5,0 ПДК, на заводе осуществлён ввод мероприятий II режима включающий, в дополнение к введенным мероприятиям I режима, остановку агломашины № 5 и снижение загрузки никелевого концентрата в обжиговом цехе на печи КС-1, 3 на 12 % от суммарной загрузки.
По результатам введенных мероприятий загрязнение атмосферного воздуха с 16:54 и до конца суток составляло менее ПДК.
Контроль качества атмосферного воздуха на границе санитарно-защитных зон
Производственный экологический контроль в Заполярном филиале неразрывно связан с осуществлением производственного мониторинга за состоянием окружающей среды, проводимого на границе санитарно-защитных зон (далее - СЗЗ).
Наблюдения за качеством атмосферного воздуха проводят в соответствии с «Программой производственного контроля атмосферного воздуха на границе санитарно-защитных зон металлургических подразделений Заполярного филиала «ОАО «ГМК «Норильский никель», согласованной с территориальным органом Роспотребнадзора. Производственный лабораторный контроль на границах СЗЗ осуществляют с периодичностью один раз в неделю со стороны Никелевого (Вальковское шоссе, 1, Хлебозавод) и Медного (ул. Нансена, 69, Автовокзал) заводов.
С целью определения концентрации диоксида серы, оксидов азота, оксида углерода и сероводорода в атмосферном воздухе в рамках выполнения данной программы в 2010 году было отобрано порядка 530 проб, из них более 98% проб с концентрацией, не превышающей установленные гигиенические нормативы для атмосферного воздуха населенных мест. Все полученные результаты производственного контроля (за месяц, квартал и год) Заполярный филиал регулярно предоставляет главному государственному санитарному врачу по г. Норильску.
Мониторинг, проводимый Государственной службой наблюдений
По договору Таймырский филиал ГУ «Красноярский ЦГМС-Р» предоставляет Заполярному филиалу данные по содержанию взвешенных веществ (пыли) и оксида углерода на стационарных наблюдательных постах № 3, № 4 (пр. Солнечный,1, пр. Котульского, 5), расположенным в Центральном районе. В течение года отбирают более трёх тысяч проб. По результатам наблюдений в 2010 г. (всего выполнено 3210 замеров) превышений предельно допустимых концентраций по данным загрязняющим веществам не зафиксировано.
Результаты наблюдений за качеством атмосферного воздуха, осуществляемых Заполярным филиалом, в том числе, и с привлечением Государственной службы наблюдений ежемесячно публикуют в газете «Заполярный вестник», они открыты и доступны каждому жителю МО г. Норильск.
Метеорологические наблюдения
По договору с Заполярным филиалом о закупке услуг по предоставлению метеорологической, гидрологической и снеголавинной информации Талнахская гидрометеорологическая экспедиция - филиал ГУ «Красноярский центр по гидрометеорологии и мониторингу окружающей среды с региональными функциями» и Таймырский филиал ГУ «Красноярский центр по гидрометеорологии и мониторингу окружающей среды с региональными функциями» предоставляют ежемесячно результаты метеорологических наблюдений метеостанций «Норильск», «Талнах» и «Надежда», включающие следующие материалы:
- среднемесячная температура воздуха, переход через 0 градусов;
- абсолютные максимумы и минимумы температуры воздуха;
- наблюдения за атмосферным давлением;
- данные о ветровом режиме;
- данные о режиме увлажнения;
- наблюдения за снежным покровом;
- наблюдения за атмосферными явлениями;
- наблюдения за количеством выпадения осадков.
Наблюдения за погодой осуществляют круглосуточно. Замеры основных метеорологических величин производятся по всемирному скоординированному времени через три часа в сроки: 15, 18, 21, 00, 03, 06, 09, 12.
Для МО г. Норильск замеры метеорологических величин производят:
в зимнее время – 01, 04, 07, 10, 13, 16, 19, 22;
в летнее время – 02, 05, 08, 11, 14, 17, 20, 23.
Данные метеорологических наблюдений метеостанций используют при разработке проектов нормативов Заполярного филиала, проектов реконструкции производства, а также для анализа результатов наблюдений за качеством атмосферного воздуха.
Контроль за соблюдением установленных нормативов выбросов
Производственный контроль за соблюдением установленных нормативов выбросов на предприятиях Заполярного филиала подразделяется на два вида:
– инструментальный контроль на источниках выбросов загрязняющих веществ;
– контроль за содержанием вредных веществ в выбросах на основании расчетных методик, допущенных к применению на территории Российской Федерации, а также с применением балансового метода, основанного на инструментальном аналитическом контроле содержания компонентов в сырье, полупродуктах и продуктах производства.
Контроль промышленных выбросов загрязняющих веществ, поступающих в атмосферу от источников Заполярного филиала, осуществляет инструментальным методом специализированное подразделение – ЦРЭК КАУ. Инструментальные измерения параметров газопылевых потоков (температуры, скорости, объемного расхода), отбор проб и количественный химический анализ (КХА) отобранных проб как от источников выделения, так и на источниках выбросов осуществляют по методикам выполнения измерений, входящим в область аккредитации ЦРЭК КАУ и в соответствии с требованиями действующей нормативной документации.
Инструментальный контроль выбросов загрязняющих веществ входящих в область аккредитации ЦРЭК КАУ, проводится с использованием допущенных к применению методик, прошедших метрологическую аттестацию и удовлетворяющих требованиям государственных стандартов.
Для учета всех поступающих в атмосферу вредных (загрязняющих) веществ, применяют и расчетные методы – в основном для вспомогательных производств и технологических процессов, таких как сварка, резка металлов, окрасочные работы, погрузочно-разгрузочные работы, горные работы и др.
Для обеспечения производственного персонала своевременной и достоверной информацией о фактической интенсивности выбросов загрязняющих веществ и эффективности работы установок очистки газа, специалистами ЦРЭК КАУ осуществляется производственный экологический контроль промышленных выбросов в соответствии со стандартом СТП 44577806.14.35-16-2-2007 «Порядок проведения контроля промышленных выбросов и эффективности работы установок очистки газа».
Контроль эффективности работы установок очистки газов (далее - УОГ), а также отбор проб для химического анализа отходящих газов и технологических пылей осуществляют входящие в состав ЦРЭК КАУ участки санитарно-экологического контроля, расположенные непосредственно на основных предприятиях (Никелевый завод, Медный завод, Надеждинский металлургический завод, УЗТСМ).
В подразделениях Заполярного филиала находится в эксплуатации 311 УОГ, из них:
– на рудниках и карьерах – 27 УОГ;
– на обогатительных фабриках – 29 УОГ;
– на Никелевом заводе – 102 УОГ;
– на Медном заводе, включая Металлургический цех – 31 УОГ;
– на Надеждинском металлургическом заводе – 62 УОГ;
– в подразделениях УЗТСМ в эксплуатации 60 УОГ.
В состав инструментального контроля эффективности работы УОГ, кроме проведения замеров, входит обследование технического состояния пылегазоочистных установок, уровня их эксплуатации (что оформляется соответствующим актом обследования), а также оценка эффективности работы по косвенным показателям (электрические нагрузки на электрофильтрах, количество орошающего раствора на аппараты мокрого пылеулавливания, показатели разрежения, температуры и т.п. приборов КИП и А).
По результатам технических осмотров и инструментальных замеров в адрес структурных подразделений направляются ежемесячно протоколы результатов контроля промышленных выбросов и эффективности работы УОГ.
Расчеты валовых выбросов и интенсивности выбросов загрязняющих веществ в атмосферный воздух осуществляют все подразделения Заполярного филиала, имеющие источники загрязнения атмосферы, с использованием результатов инструментального контроля ЦРЭК КАУ и методик расчета.
Перечень нормативных документов и методик, используемых
при определении выбросов загрязняющих веществ
от источников ЗФ ОАО "ГМК "Норильский никель"
| №№ п/п | Наименование показателя | Метод измерения (расчета) | Шифр НД |
| 1 | 2 | 3 | 4 |
| 1 | Давление (разрежение) в газоходе | Инструментальный | ГОСТ 17.2.4.07-90 |
| 2 | Температура газопылевого потока | Инструментальный | ГОСТ 17.2.4.07-90 |
| 3 | Скорость газопылевого потока | Инструментальный | ГОСТ 17.2.4.06-90 |
| 4 | Объемный расход газов | Расчетный | ГОСТ 17.2.4.06-90 |
| 5 | Пыль | Гравиметрический | ПНД Ф 12.1.1-99 |
| 6 | Никель | Атомно-абсорбционный | СТП 35-13.040-12-92-2004 |
| 7 | Никель | Атомно- эмиссионный | СТП 35-13.040-12-38-2002 |
| 8 | Никель в гидроаэрозоли (сульфат) | Атомно- эмиссионный | СТП 35-13.040-12-38-2002 |
| 9 | Медь | Атомно-абсорбционный | СТП 35-13.040-12-92-2004 |
| 10 | Медь | Атомно- эмиссионный | СТП 35-13.040-12-38-2002 |
| 11 | Кобальт | Атомно-абсорбционный | СТП 35-13.040-12-92-2004 |
| 12 | Кобальт | Атомно- эмиссионный | СТП 35-13.040-12-38-2002 |
| 13 | Свинец | Атомно-абсорбционный | СТП 35-13.040-12-92-2004 |
| 14 | Свинец | Атомно- эмиссионный | СТП 35-13.040-12-38-2002 |
| 15 | Азота оксиды | Фотометрический | СТП 35-13.040-12-269-2003 |
| 16 | Азота оксиды | Линейно-колористический | ГОСТ 12.01-014-84 |
| 17 | Железо | Атомно-абсорбционный | СТП 35-13.040-12-92-2004 |
| 18 | Железо | Атомно- эмиссионный | СТП 35-13.040-12-38-2002 |
| 19 | Мышьяк | Атомно- эмиссионный | СТП 35-13.040-12-38-2002 |
| 1 | 2 | 3 | 4 |
| 20 | Теллур диоксид | Атомно- эмиссионный | СТП 35-13.040-12-38-2002 |
| 21 | Селен аморфный и селен диоксида | Фотометрический | СТП 35-13.040-12-184-2006 |
| 22 | Серная кислота | Фотометрический | СТП 35-13.040-12-182-2006 |
| 23 | Серы диоксид | Линейно-колористический | ГОСТ 12.01-014-84 |
| 24 | Хлор | Титриметрический | СТП 35-13.040-12-218-2001 |
| 25 | Фенол | Газожидкостная хроматография | СТП 35-13.040-12-278-2005 |
| 26 | Хлор | Фотометрический | Методика выполнения измерений концентраций хлора в промышленных выбросах (фотометрический метод). МВИ., АО ВАМИ, 2000 |
| 27 | Сероводород | Газохроматографический | СТП 35-13.040-12-69-2005 |
| 28 | Углерода оксид | Газохроматографический | СТП 35-13.040-12-69-2005 |
| 29 | Углерода оксид | Линейно-колористический | ГОСТ 12.01-014-84 |
| 30 | Углерода серооксид | Газохроматографический | СТП 35-13.040-12-69-2005 |
| 31 | Оксиды азота, оксид углерода, пыль (буровые и взрывные работы, экскавация и отвалообразование) | Расчетный (на основе удельных показателей) | Методика расчета вредных выбросов (сбросов) для комплекса оборудования открытых горных работ. Институт горного дела им. А.А. Скочинского, г. Люберцы, 1999 Методика расчета выбросов вредных веществ в атмосферу через вентиляционные стволы рудников Талнаха, ООО «Институт Гипроникель» СПб, 2007 |
| 1 | 2 | 3 | 4 |
| 32 | Выделения (выбросы) загрязняющих веществ в атмосферу при сварочных работах: оксиды металлов (железа, марганца, хрома, ванадия, вольфрама, алюминия, титана, цинка, меди, никеля и др.); газообразные соединения (фтористые, оксиды углерода и азота, озон и др.) | Расчетный (на основе удельных показателей) | Методика расчета выделений (выбросов) загрязняющих веществ в атмосферу при сварочных работах (на основе удельных показателей), НИИ «Атмосфера», СПб, 1997 |
| 33 | Выделения (выбросы) загрязняющих веществ в атмосферу при нанесении лакокрасочных материалов: летучие органические соединения (ЛОС); твердые вещества (аэрозоль краски) | Расчетный (по величинам удельных выделений) | Методика расчета выделений (выбросов) загрязняющих веществ в атмосферу при нанесении лакокрасочных материалов (по величинам удельных выделений), НИИ «Атмосфера», СПб, 1997 |
| 34 | Выбросы вредных веществ в атмосферу через вентиляционные стволы рудников Талнаха: газообразные (оксид углерода, оксиды азота, углеводороды) | Расчетный (на основе удельных газовыделений и выбросов при производстве всех видов работ в рудниках) | Методика расчета валового выброса вредных веществ вентиляционными стволами, ОАО «Институт Гипроникель», СПб, 2007 |
| 35 | Углеводороды | Расчетный | Методические указания по определению выбросов загрязняющих веществ в атмосферу из резервуаров, утв. приказом Госком-экологии России от 08.04.98 № 199. Новополоцк, 1997 Дополнение к МУ, 1999 |
| 1 | 2 | 3 | 4 |
| 36 | Оксиды углерода и азота, диоксид серы, твердые вещества | Расчетный | Методика определения выбросов загрязняющих веществ в атмосферу при сжигании топлива в котлах производительностью менее 30 тонн пара в час или менее 20 Гкал в час. М. 1999. Дополнение НИИ «Атмосфера», 2001 |
| 37 | Диоксид серы Серная кислота | Расчетный (на основе баланса цветных металлов и серы) | СТП 0401.14.111-1-23-98 (АЦ) СТП 44577806.14.54-1-29-2003 (НЗ) СТП 0401.14.55-1-28-97 (МЗ) СТП 0401.14.109-1-26-2004 (НМЗ) |
Кроме проведения инструментальных замеров на источниках для расчета валовых показателей выбросов загрязняющих веществ в атмосферу используются данные материальных балансов технологических процессов, объемов выпускаемой продукции, перерабатываемого сырья, фактической работы пылегазоочистного оборудования.
Периодичность контроля на источниках выбросов определена в зависимости от категории источника выбросов и утверждена в составе «Проекта норм предельно допустимых выбросов загрязняющих веществ в атмосферный воздух для производств ЗФ ОАО «ГМК «Норильский никель». При этом количество источников загрязнения атмосферы по данным инвентаризации составляет 1 811, из них организованных – 1 543; с установленными нормативами ПДВ – 1437 (организованных 1 169) и нормативами ВСВ – 374 (организованных – 374).
В качестве контрольных нормативов установлены максимально разовые мощности выбросов. Валовые выбросы загрязняющих веществ определяют в рамках установленной системы отчетности (корпоративной и государственной) в соответствии с действующими нормативно-методическими документами для получения достоверной информации о количестве промышленных выбросов предприятий Заполярного филиала.
Контроль выбросов осуществляется по той методике, согласно которой эти выбросы были определены при инвентаризации. При использовании расчетных методов контролируются основные параметры, входящие в расчетные формулы.
На основании получаемых данных контроля за выбросами загрязняющих веществ от источников принимают решения о необходимости проведения ремонтов, совершенствования или замены оборудования на более эффективное с точки зрения охраны атмосферного воздуха.
Учет, документирование и анализ результатов производственного контроля
В соответствии с действующим природоохранным законодательством основную работу по первичному учету выполняют специалисты предприятий, она предполагает:
– ведение первичного учет состава и количества выбросов в атмосферный воздух вредных (загрязняющих) веществ по установленным формам;
– осуществление определения состава и количества вредных (загрязняющих) веществ, выбрасываемых в атмосферный воздух в соответствии с утвержденными расчетными методиками;
– предоставление в установленном порядке формы государственного статистического наблюдения за вредными воздействиями на атмосферный воздух;
– ежеквартальный учет фактических выбросов загрязняющих веществ в атмосферный воздух с целью осуществления платы за негативное воздействие.
Важным направлением деятельности Заполярного филиала по охране атмосферного воздуха, ориентированным на повышение качества и достоверности сведений о валовых выбросах вредных (загрязняющих) веществ в атмосферу, является совершенствование учета по данным инструментального контроля на основании данных первичного учета по типовым формам:
- ПОД-1 “Журнал учета стационарных источников загрязнения и их характеристик”;
- ПОД-2 “Журнал учета выполнения мероприятий по охране атмосферного воздуха”;
- ПОД-3 “Журнал учета работы газоочистных и пылеулавливающих установок”.
Учет количества загрязняющих веществ, выбрасываемых в атмосферу от организованных стационарных источников промышленных выбросов, в девяти структурных подразделениях Заполярного филиала проводится по результатам инструментального контроля. В настоящее время учету подлежат 57 загрязняющих веществ, которые определены в рамках выполняемых работ по инвентаризации выбросов загрязняющих веществ в атмосферу и по которым установлены нормативы выбросов.
Подготовку отчетной документации о соблюдении разрешенных нормативов выбросов в целом по Заполярному филиалу осуществляет бюро атмосферы отдела нормирования и лицензирования УПЭ по сведениям, подготовленным структурными подразделениями на основании форм первичной отчетной документации. Следует отметить, что показатели качественного состава как твердой, так и газовой фаз промышленных выбросов, определяемые на основе инструментальных замеров, необходимы для определения валовых выбросов вредных (загрязняющих) веществ в атмосферный воздух и подготовки сведений «Об охране атмосферного воздуха» по форме 2-тп (воздух). Для этих целей в подразделениях Заполярного филиала по каждому источнику организован документальный и инструментальный контроль.
Отчетность Заполярный филиал представляет в установленные сроки по утвержденным формам в территориальный орган Росстата в субъекте Российской Федерации и территориальный орган Росприроднадзора в субъекте Российской Федерации.
1.4 Система производственного контроля качества сточных вод и водных объектов
Водопользование (водопотребление, водоотведение)
Объекты водопользования ОАО «ГМК «Норильский никель» - Заполярный филиал, филиал «Норильскэнерго», Заполярный транспортный филиал, для которых утверждают нормативы допустимого сброса (НДС). Водопотребление рудников Заполярного филиала на хозяйственно-бытовые и производственные нужды обеспечивается из сетей ОАО «НТЭК», а также за счет естественного водопритока - шахтных вод.
Расходы воды определяются технологией производства, кроме того необходим постоянный сброс воды для обеспечения незамерзаемости водопровода и выпускных канализаций, работающих в суровых климатических условиях Крайнего Севера.
Рудники Талнахского промрайона работают по принципу закладки выработанных пород. Часть воды, выдаваемой на поверхность насосами главных водоотливных установок после осветления в баках – осветлителях передают на ПЗК для приготовления твердеющей смеси, основную часть воды направляют на очистные сооружения шахтных вод Талнахского промрайона. На шахте «Маяк» часть воды вынуждены сбрасывать в реку Талнах. После очистных сооружений шахтных вод Талнахского промрайона часть воды возвращают на рудники, где используют для технологических целей (бурение, пылеподавление и др.).
Водоотведение хозяйственно-бытовых сточных вод предусмотрено от зданий и сооружений, оборудованных центральным водоснабжением. Сточные воды отводят во внутриплощадочную сеть хозяйственно-бытовой канализации. Далее сточные воды по системе внешних коммуникаций передают через канализационные насосные станции в сети муниципального утилитарного предприятия «Канализационные очистные сооружения» (МУП «КОС») согласно договору и на очистные сооружения г. Талнаха для биологической очистки.
