Аэротенк – нитрификатор.

Расчет ведем по Справочному пособию к СНиП 2.04.03-85

Максимальный расход сточных вод Q= 69,7 м³/час.

Содержание аммонийного азота на входе в аэротенк- 46,6 мг/л

Расчетная температура –плюс 20^оС.

рН сточных вод – 7,18 .

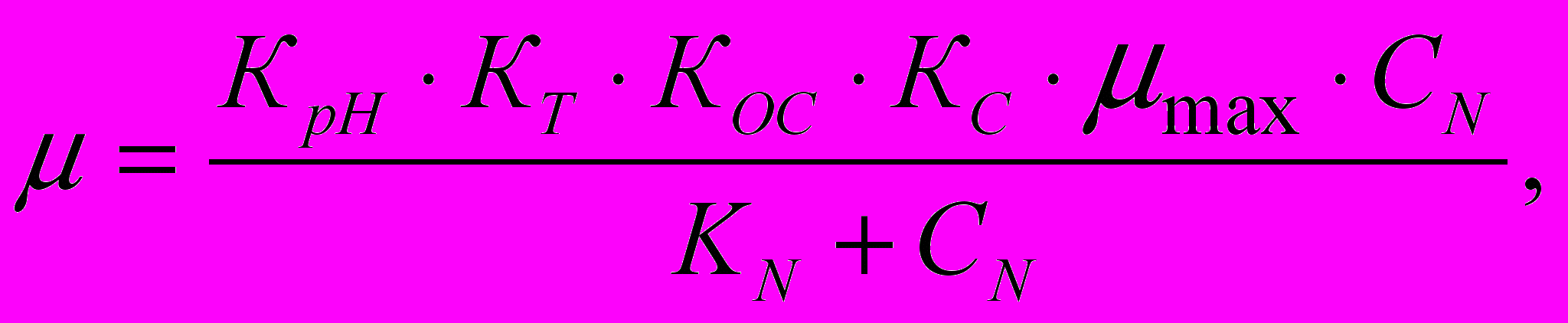

Удельная скорость роста нитрифицирующих микроорганизмов:

(ф-ла 58)

где К_рН=0.54 – коэффициент, зависящий от рН сточных вод (рН=7.18);

Кт=1.0 – коэффициент, зависящий от температуры сточных вод в летний сезон, принимаемой 20ºС;

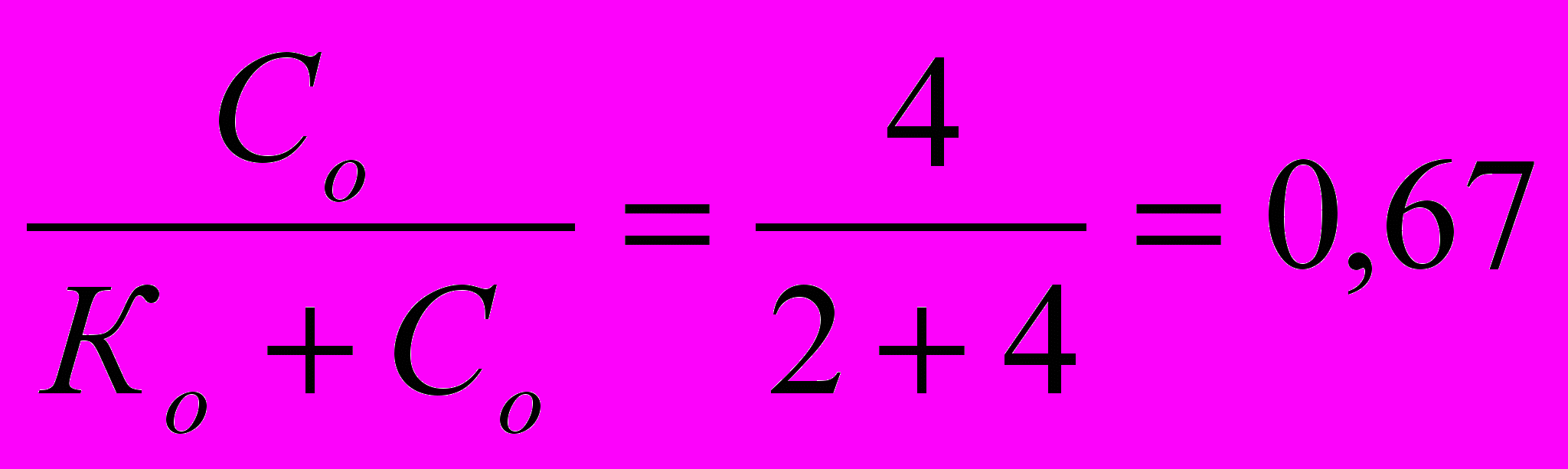

К_ос=- коэффициент, учитывающий влияние растворенного кислорода

(С_о=4мг/л – концентрация растворенного кислорода в иловой смеси);

К_о=2мг/л – константа полунасыщения кислорода;

К_с=1 – коэффициент, учитывающий влияние токсичных компонентов;

К_N=25мг/л – константа полунасыщения азота в сточных водах, прошедших нитрификатор;

С_N=2,65мг/л – концентрация аммонийного азота в сточных водах, прошедших нитрификатор;

µ_max=1.77сут^-1 – максимальная скорость роста нитрифицирующих микроорганизмов при рН =8,4 и температуре 20^оС

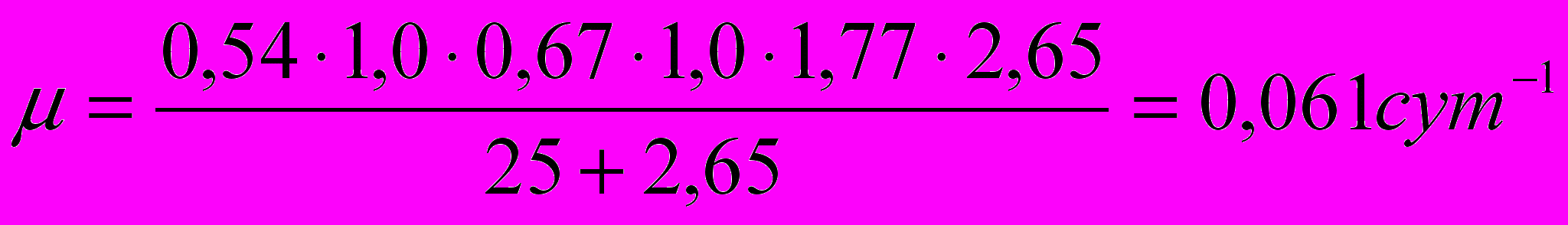

Подставляя значения в формулу для µ, получим:

.

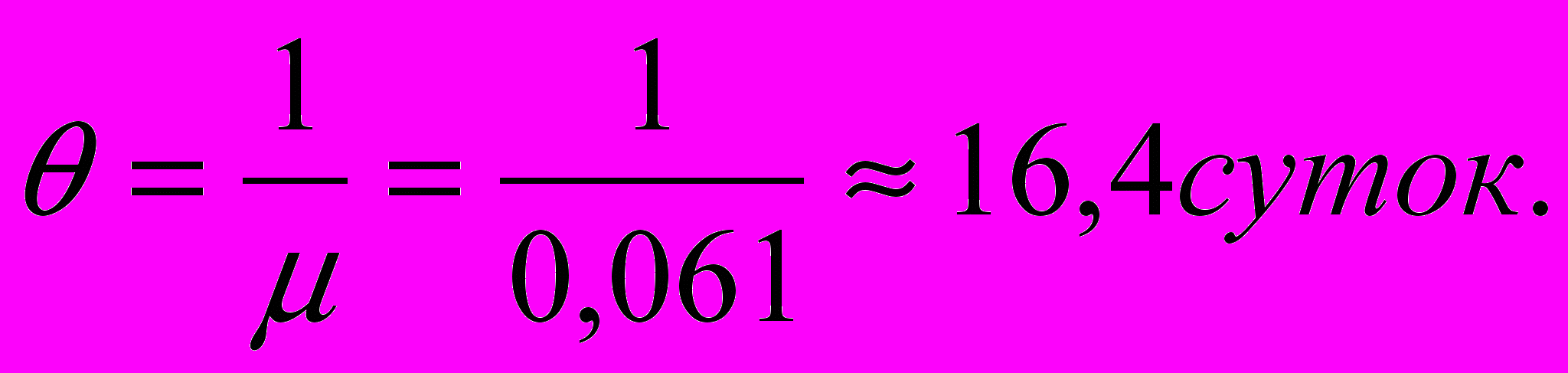

Минимальный возраст ила

(ф-ла 61)

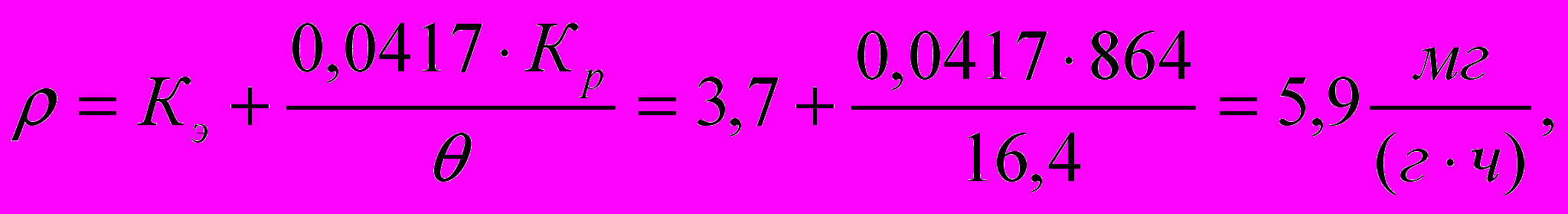

Удельную скорость окисления органических веществ , мг/г.ч, определяем по формуле (62) :



где К_э=3,7мгБПК_полн. /(г·ч) – энергетический физиологический коэффициент;

К_р=864 мгБПК_полн/г – физиологический коэффициент роста для микроорганизмов активного ила.

Отметим, что поскольку ρ<6 мгБПКполн./(г·ч) аэротенк работает в режиме полного окисления.

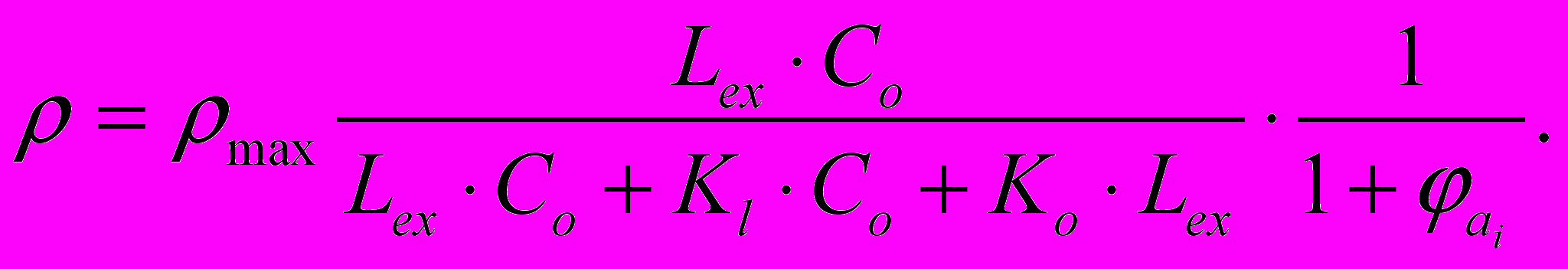

По формуле (49) п.6.143 СНиП 2.04.03-85

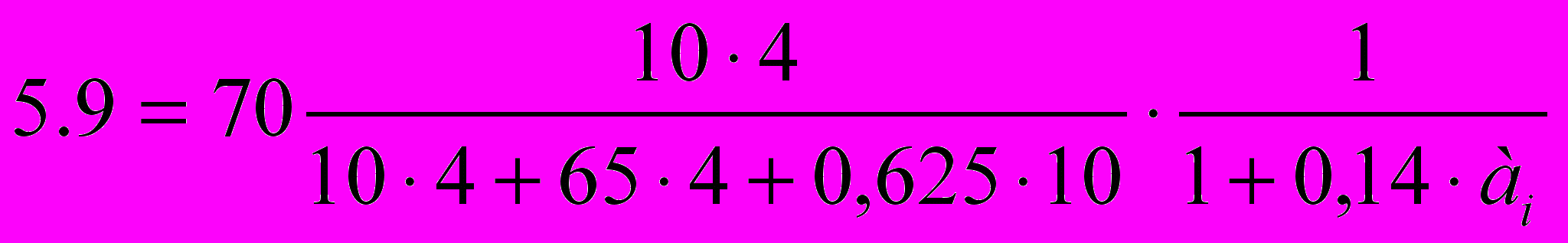

Подставляя значения ρ=5.9мг/(г·ч), Lex=10мг/л (БПКполн. сточной воды после очистки в аэротенке-нитрификаторе),

Ρ_max=70 мгБПКполн./(г·ч); К_ℓ=65мг/л; Ко=0,625мг/л; φ=0,14л/г – значения констант при окислении органических веществ с параллельным обеспечением глубокой нитрификации, получим:



Отсюда, решая уравнение относительно а_i, получим, что доза ила a_i=3,9г/л.

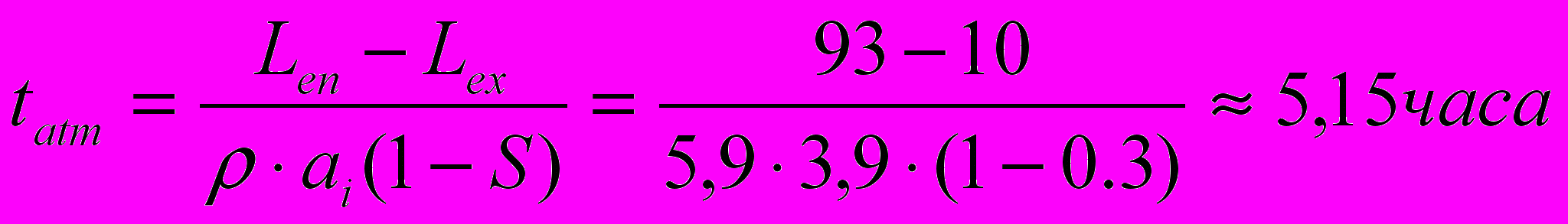

Продолжительность аэрации сточных вод в аэротенке-нитрификаторе

,

где L_en=93мг/л – концентрация БПК_полн. на входе в аэротенк-нитрификатор. Объем аэротенка-нитрификатора на все количество стоков составит: V_a=q_ср.·t_atm=39·5,15=200м³,

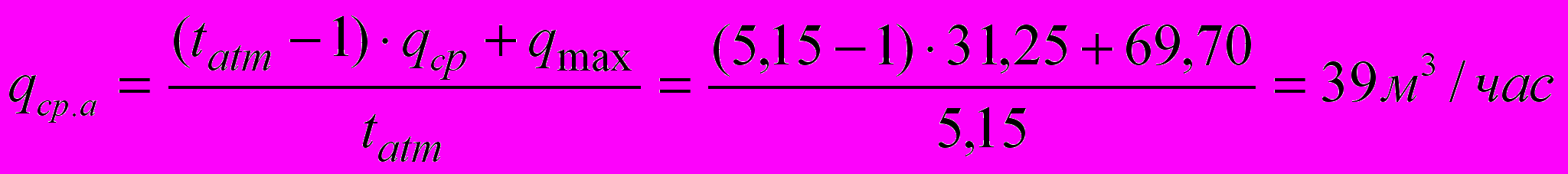

где - средний расход сточных вод за период аэрации.

Выводы: Необходимый объем аэротенка- нитрификатора на каждую компактную установку составит- 67 м³. Объем существующего стабилизатора, используемого в процессе реконструкции под аэротенк – нитрификатор, в каждой компактной установке составляет-108 м³, что превышает необходимый объем по расчету.

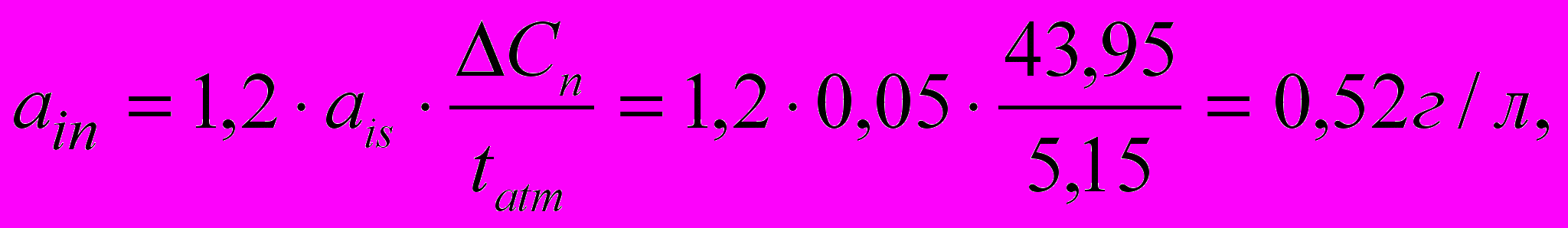

Концентрация нитрифицирующего ила в иловой cмеси при возрасте ила 16,4 сут. определяется по данным таблицы 19 с использованием ф-лы (56)

где a_is= 0,05г/л – концентрация микроорганизмов ; ∆С_n= 46,6-2,65=43,95мг/л – снижение аммонийного азота.

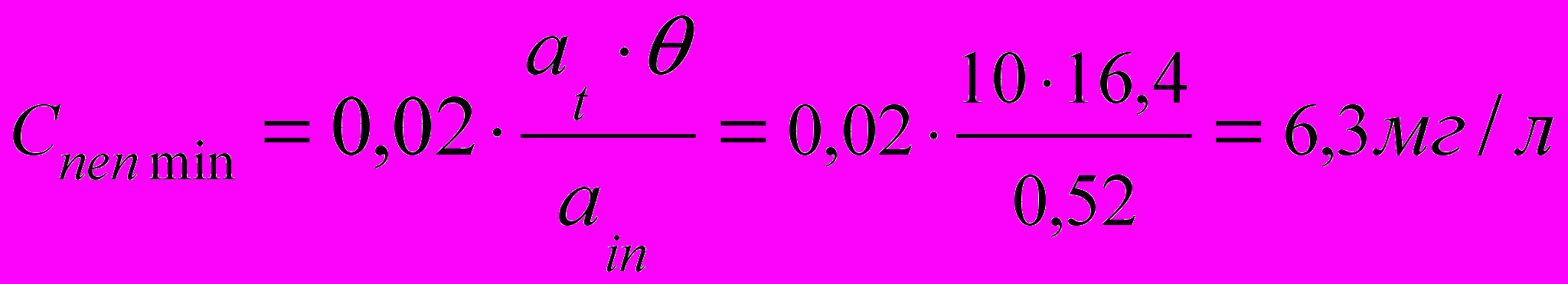

Минимально допустимая концентрация аммонийного азота в поступающей в сточной воде С_{nen min} при выносе ила из вторичных отстойников a_t =10мг/л




Это количество меньше исходной величины, которая равна 46,6 мг/л.

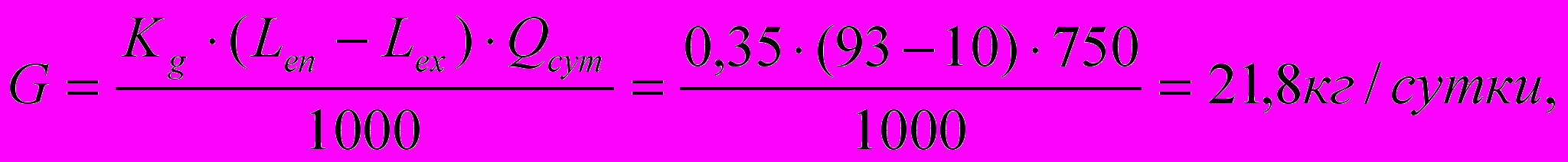

Общий максимальный прирост активного ила равен:



где K_g=0.35мг на 1мгБПК_полн. – количество избыточного активного

ила.

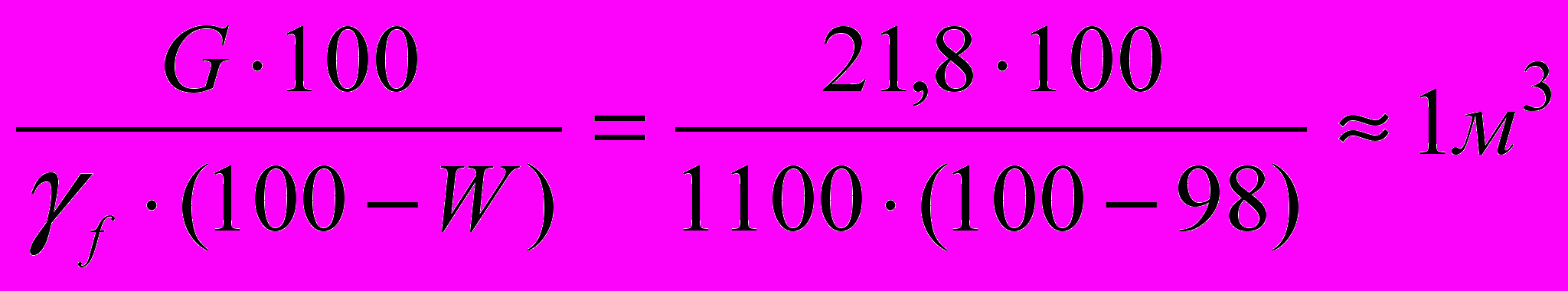

При влажности удаляемого избыточного ила 98% объем его составит:

V = /сут

Годовое количество избыточного ила составит: 1х365=365 м³

С учетом отмершей биопленки с установки глубокой доочистки общее количество ила составит 476 м³.

Предусматриваем иловые площадки на искусственном основании с дренажем. Нагрузку на иловые площадки принимаем согласно таблицы 64 СНиП2.04.03-85 - 2м³/м² в год в районах со среднегодовой температурой воздуха 3-6 ^оС. Тогда размеры площадки определятся: 476:2= 238 м².

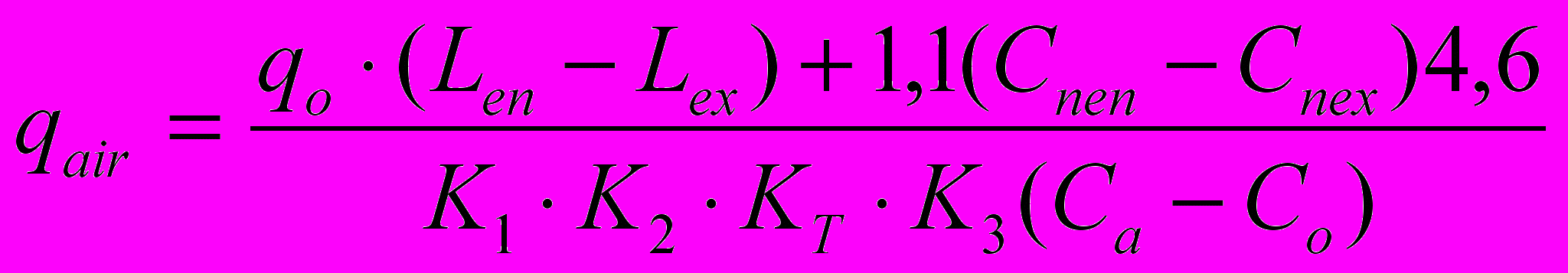

Расход воздуха, подаваемого в аэротенки-нитрификаторы, определяется по формуле 61 СНиП 2.04.03-85 с учетом дополнительного слагаемого в числителе 1,1 (C_nen- C_nex)4,6


,

где q_o=1.25 мг/мг – удельный расход кислорода воздуха на 1мг снятой БПК_полн. (для аэротенков полного окисления);

L_en=93/л; L_ex=10мг/л; C_nen=46,6мг/л; C_nex=2,65мг/л – концентрация загрязнений сточных вод по БПК_полн. и аммонийному азоту соответственно на входе и на выходе из аэротенка- нитрификатора;

K₁= коэффициент, учитывающий тип аэратора и соотношение площадей аэрируемой зоны и аэротенка-нитрификатора;

K₂ – коэффициент, зависимый от глубины погружения аэраторов h_a и принимаемый по табл. 43 СНиП 2.04.03-85.

К_Т- температурный коэффициент, учитывающий температуру сточных вод.

К₃=0.85 – коэффициент качества воды (величина указана для бытовых сточных вод);

С_а- растворимость кислорода в воздухе;

С_о= 4мг/л – средняя концентрация кислорода в аэротенке-нитрификаторе.

При мелкопузырчатой аэрации и соотношении аэрируемой площади и площади аэротенка-нитрификатора, равном 0.3, величина К₁=1.89.

При глубине погружения аэратора ha=2,7м величина К₂=1.9

При среднемесячной температуре сточных вод за летний период Т_w=+20ºC величина К_т=1+0,02(Т_w -20) = 1.

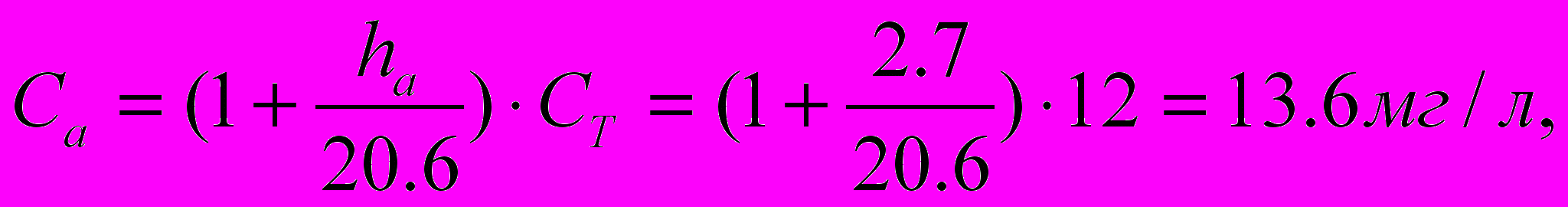

Растворимость кислорода воздуха в воде



где h_a=2.7м; С_т=12мг/л – растворимость кислорода воздуха (при давлении 10.3м вод.ст.) при условиях работы аэротенка-нитрификатора.

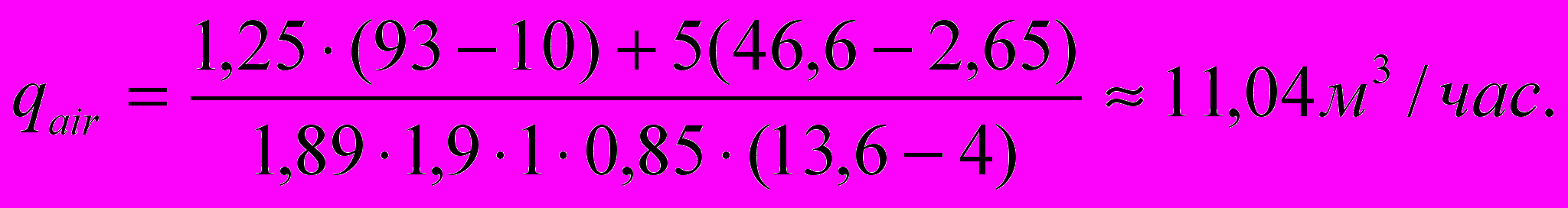

Подставляя указанные значения в формулу для q_air, получим:



Общий расход воздуха на аэрацию равен:

Q_air= q_air · q_ср._а =39 · 11,04=430м³/час.

Предусматриваем для аэрации пористые аэраторы типа «Полипор»

Диаметром d _нар= 130мм и длиной 1,5м
