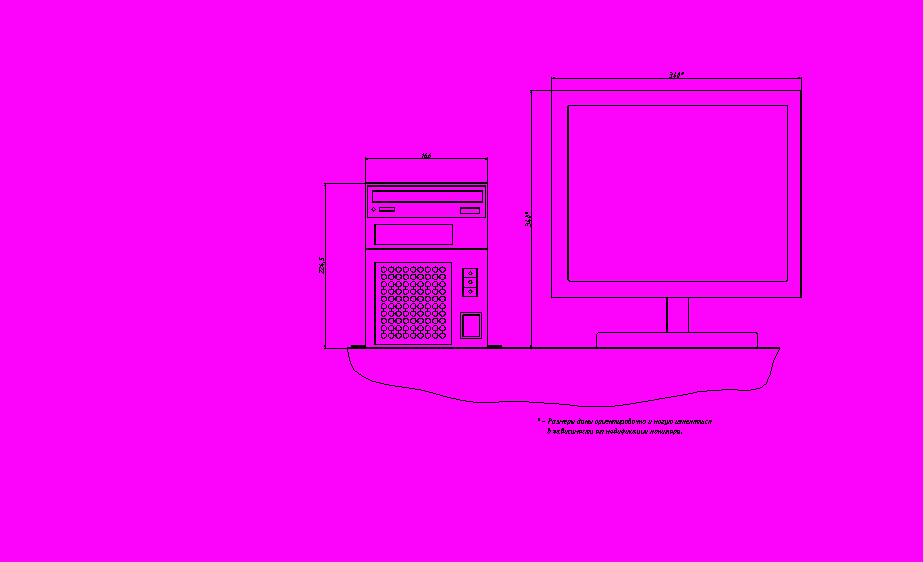

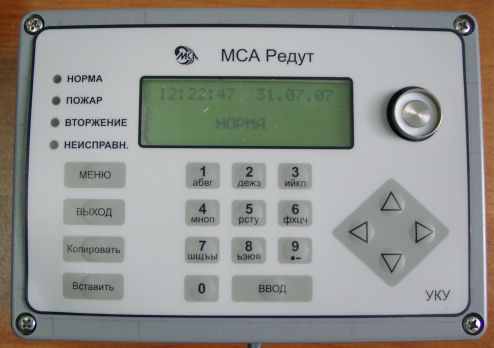

Приложение Б

Внешний вид УКУ

Приложение В

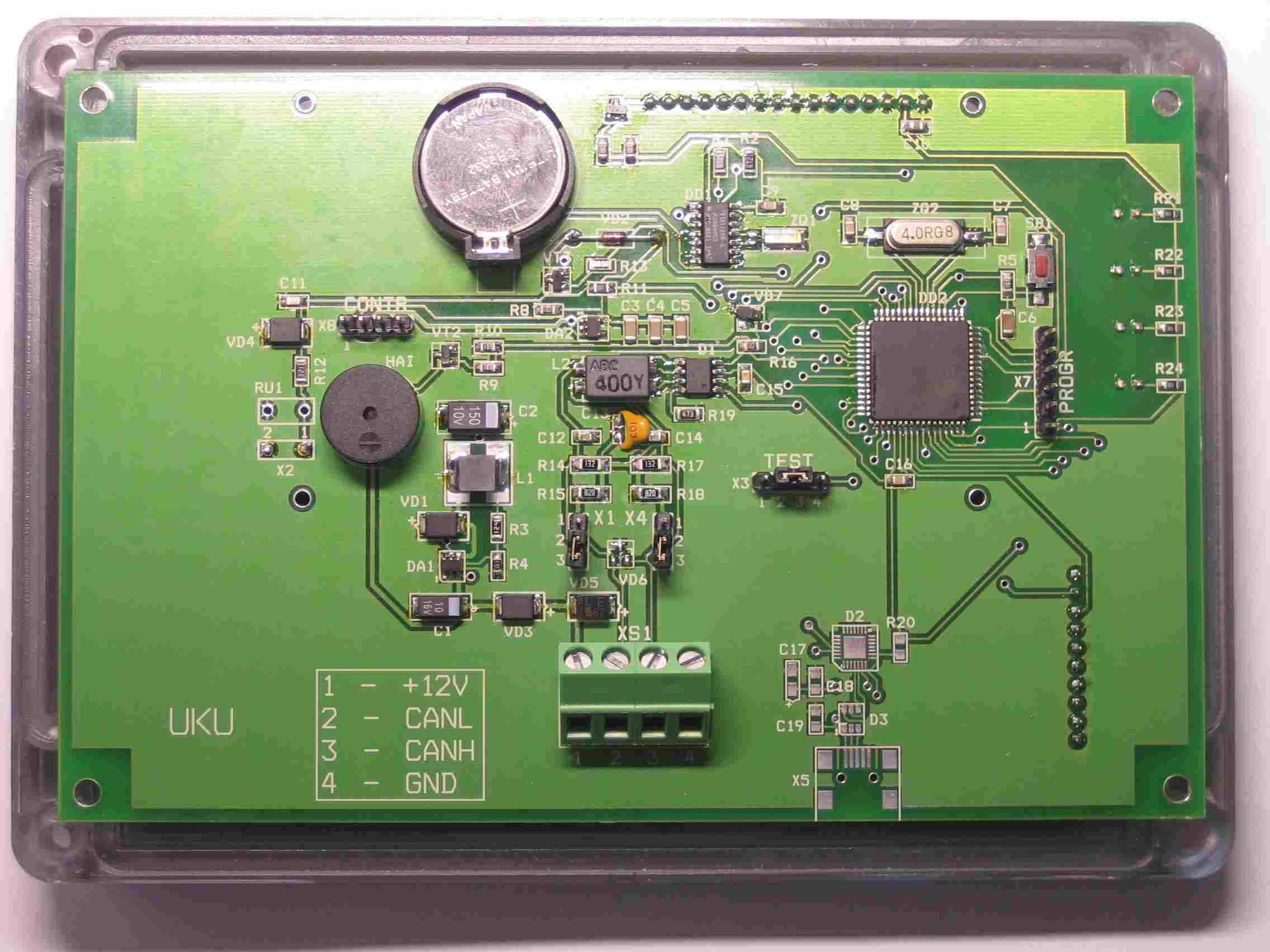

Расположение элементов на плате УКУ

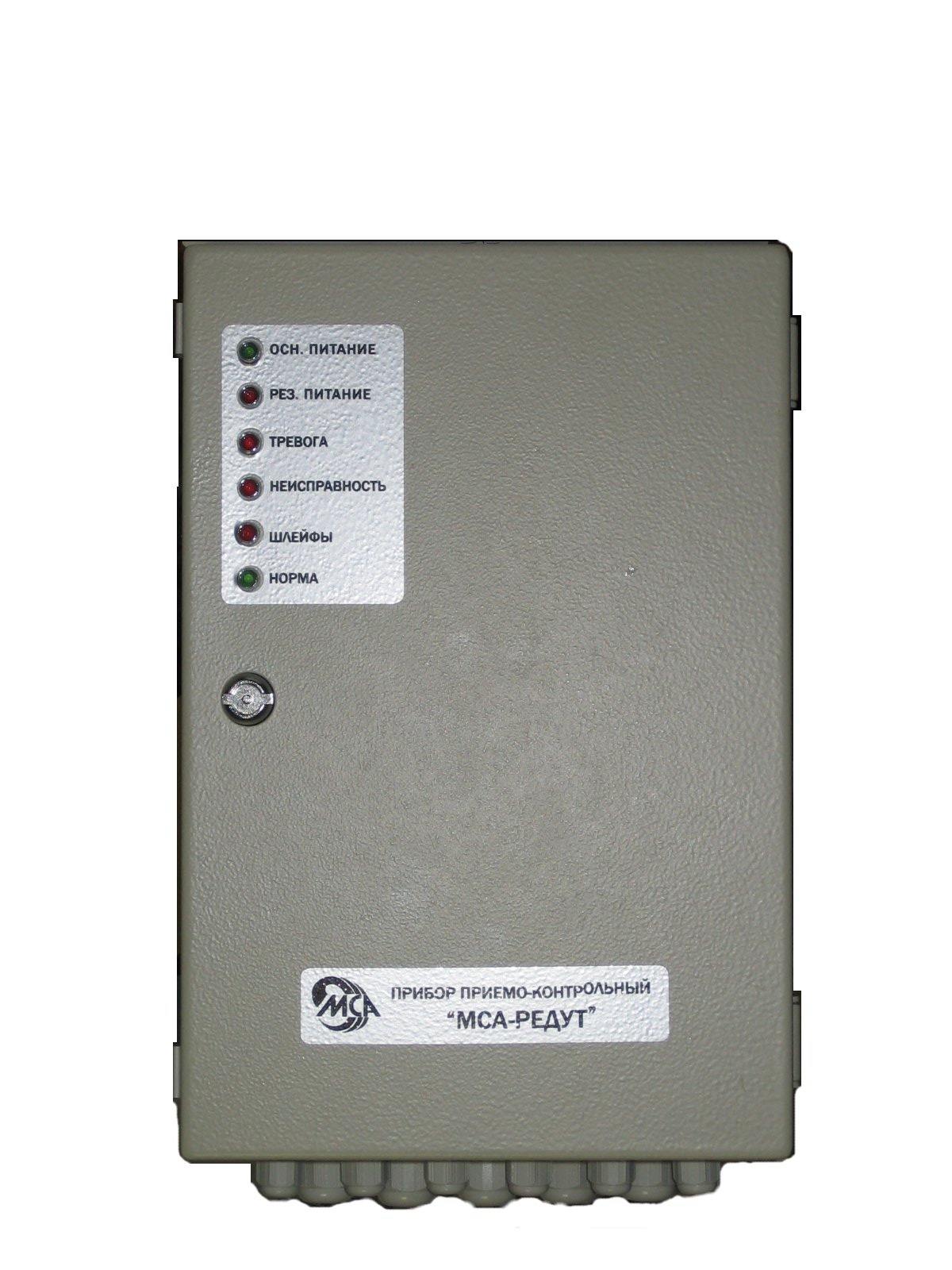

Приложение Г

Внешний вид ППК

Приложение Д

Таблица проверок ППК

Обозн. Контактной колодки.	Номер контакта	Обозначение сигнала	Характеристики сигналов	Назначение сигнала
XP2	1	ШС1-	Uo=(11,6±0,2)В Uтр=(10÷11,3)В	Шлейф сигнальный универсальный ШС1
2	ШС1+
3	GND
4	ЛС1		Линия связи ШС1
XP3	1	ШС2-	Uo=(11,6±0,2)В Uтр=(10÷11,3)В	Шлейф сигнальный универсальный ШС2
2	ШС2+
3	GND
4	ЛС2		Линия связи ШС2
XP4	1	ШС3-	Uo=(11,6±0,2)В Uтр=(10÷11,3)В	Шлейф сигнальный универсальный ШС3
2	ШС3+
3	GND
4	ЛС3		Линия связи ШС3
XP5	1	ШС4-	Uo=(11,6±0,2)В Uтр=(10÷11,3)В	Шлейф сигнальный универсальный ШС4
2	ШС4+
3	GND
4	ЛС4		Линия связи ШС4
ХР6	1	U3	U1>4.5В U0<0,5В	Логический вход
2	U4	U1>4.5В U0<0,5В	Логический вход
3	U5	U1>4.5В U0<0,5В	Логический вход
4	U6	U1>4.5В U0<0,5В	Логический вход
ХР7	1	12V; 0,2A	U= (121)В; I=0,2A	Питание
		Открытый коллектор Uвн.ист≤ (30 ±1)В Iн≤1А	Вкл. табло «ПОЖАР» и звукового оповещателя
2	Q9
3	12V сброс	U=(12±1)В Сброс: U<0,2В на 3с	Питание со сбросом четырехпроводных извещателей
4	GND
ХР8	1	Q6	Uo=(11 ±1)В Iн≤0,4А	Вкл. табло «ВЫХОД»
2	Q8	Uтр=(11 ±1)В Iн≤0,4А	Вкл. табло «ПОЖАР»
3	GND
ХР9	1	Q1	Uo≤0,5В Uтр=(11 ±1)В Iн≤0,2А	Вкл. СНО, пусковых реле
2	GND
3	Q2	Uo≤0,5В Uтр=(11 ±1)В Iн≤0,2А	Вкл. СНО, пусковых реле
4	GND
ХР10	1	12V, 0,2A	Uo=(12±1)В Iн≤0,2А	Питание
2	Q3	Открытый коллектор Uвн.ист≤ (30 ±1)В Iн≤1А	Информация о неисправности ППК, или выход звукового оповещателя
3	GND
ХР11	1	+12V	U= (12±О,5В)	Питание
2	CANL	U=2,5В	Линия связи (CAN)
3	CANH	U=2,5В
4	GND

Приложение Е

Внешний вид ИРП

Приложение Ж

Схема внешних подключений ППКОП УО «МСА-Редут - 3»

Приложение З

Типовые схемы подключения ТВШ

Приложение И

Схема включения ТВШ с максимальным

количеством шлейфов

Приложение К

Подключение шлейфов световых и специальных

оповещателей СНО-1

Приложение Л

Подключение шлейфов световых, звуковых и речевых

оповещателей СНО-1-1

Приложение М

Подключение шлейфов извещателей

Приложение Н




Приложение П
