Основные типы электростанций и их характеристики


Преобразование первичной энергии во вторичную, в частности в электрическую, осуществляется на станциях, которые в своем названии содержат указание на то, какой вид первичной энергии в какой вид вторичной преобразуется на них:
  • ТЭС – тепловая электрическая станция преобразует тепловую энергию в электрическую;
  • ГЭС – гидроэлектростанция преобразует механическую энергию движения воды в электрическую;
  • ГАЭС – гидроаккумулирующая электростанция преобразует механическую энергию движения предварительно накопленной в искусственном водоеме воды в электрическую;
  • АЭС – атомная электростанция преобразует атомную энергию ядерного топлива в электрическую;
  • ПЭС – приливная электростанция преобразует энергию океанических приливов и отливов в электрическую;
  • ВЭС – ветряная электростанция преобразует энергию ветра в электрическую;
  • СЭС – солнечная электростанция преобразует энергию солнечного света в электрическую, и т.д.

В Беларуси более 95% энергии вырабатывается на ТЭС. Поэтому рассмотрим процесс преобразования энергии на ТЭС. По назначению ТЭС делятся на два типа:
  • КЭС - конденсационные тепловые электростанции, вырабатывающие только электрическую энергию;
  • ТЭЦ - теплоэлектроцентрали, на которых осуществляется совместное производство электрической и тепловой энергии.

ТЭС могут работать как на органическом (газ, мазут, уголь), так и на ядерном топливе.

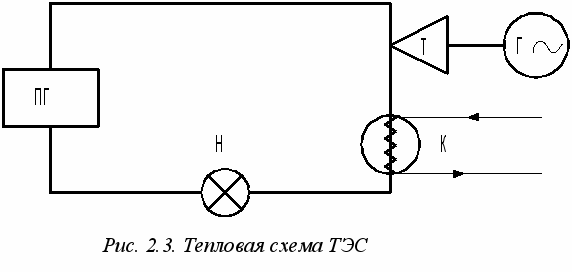

Основное оборудование ТЭС (рис. 2.3) состоит из котла-парогенератора ПГ, турбины Т и генератора Г. В котле при сжигании топлива выделяется тепловая энергия, которая преобразуется в энергию водяного пара. В турбине Т водяной пар превращается в механическую энергию вращения – турбина со скоростью 3000 оборотов в минуту (50 Герц) вращает электрогенератор Г, который превращает энергию вращения в электрическую. Тепловая энергия для нужд потребления может быть взята в виде пара из турбины или котла. На рисунке, кроме основного оборудования ТЭС, показаны конденсатор пара К, где отработанный пар охлаждается внешней водой и конденсируется (при этом от пара отводится некоторое количество теплоты и выбрасывается в окружающую среду) и циркуляционный насос Н, который подает конденсат снова в котел. Таким образом, цикл замыкается. Схема ТЭЦ отличается тем, что взамен конденсатора устанавливается теплообменник, где пар при значительном давлении нагревает воду, подаваемую в главные тепловые магистрали.

Рассмотренная схема ТЭС является основной, в ней используется парогенератор, в котором водяной пар служит носителем энергии. Имеются тепловые станции с газотурбинными установками. Носитель энергии в таких установках в таких установках – газ с воздухом. Газ выделяется при сгорании органического топлива и смешивается с нагретым воздухом. Газовоздушная смесь при температуре 750–770о С подается в турбину, которая вращает генератор. ТЭС с газотурбинными установками более маневренна, чем паротурбинная: легко пускается, останавливается и регулируется; пока мощности таких турбин в 5–8 раз меньше, чем паровых, и они должны работать на высокосортном топливе.

Сочетание паротурбинной и газотурбинной установок образует парогазовые установки, в них используются два энергоносителя – пар и газ.

Процесс производства электроэнергии на ТЭС можно разделить на три цикла: химический – процесс горения, в результате которого теплота передается пару; механический – тепловая энергия пара превращается в энергию вращения; электрический – механическая энергия вращения превращается в электрическую.

Общий коэффициент полезного действия ТЭС состоит из произведения коэффициентов полезного действия всех перечисленных циклов:

ηтэс = ηх · ηм · ηэ

КПД ТЭС теоретически равен:

ηтэс = 0,9 · 0,63 · 0,9 = 0,5.

Практически с учетом потерь КПД ТЭС находится в пределах 36–39%. Это означает, что 64–61% топлива используется «впустую», загрязняя окружающую среду в виде тепловых выбросов в атмосферу. КПД ТЭЦ примерно в 2 раза выше, чем КПД ТЭС. Поэтому использование ТЭЦ является существенным фактором энергосбережения.

Атомная электростанция отличается от ТЭС тем, что котел заменен ядерным реактором. Теплота ядерной реакции используется для получения пара.

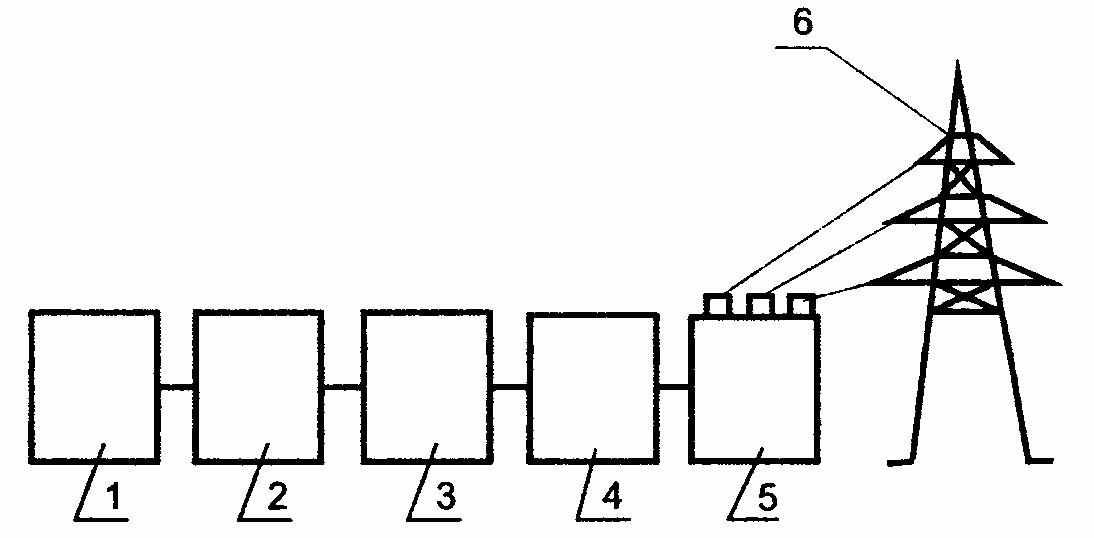

Рис. 2.4. Принципиальная схема атомной электростанции

1 - реактор; 2 - парогенератор; 3- турбина;

4 - генератор; 5 - трансформатор; б - электролинии



Первичной энергией на АЭС является внутренняя ядерная энергия, которая при делении ядра выделяется в виде колоссальной кинетической энергии, которая, в свою очередь, превращается в тепловую. Установка, где идут эти превращения, называется реактором.

Через активную зону реактора проходит вещество теплоноситель, которое служит для отвода тепла (вода, инертные газы и т.д.). Теплоноситель уносит тепло в парогенератор, отдавая его воде. Образующийся водяной пар поступает в турбину. Регулирование мощности реактора производится с помощью специальных стержней. Они вводятся в активную зону и изменяют поток нейтронов, а значит, и интенсивность ядерной реакции.

Природное ядерное горючее атомной электрической станции – уран. Для биологической защиты от радиации используется слой бетона в несколько метров толщиной.

При сжигании 1 кг каменного угля можно получить 8 кВт·ч электроэнергии, а при расходе 1 кг ядерного топлива вырабатывается 23 млн. кВт·ч электроэнергии.

Более 2000 лет человечество использует водную энергию Земли. Теперь энергия воды используется на гидроэнергетических установках (ГЭУ) трех видов:
  1. гидравлические электростанции (ГЭС), использующие энергию рек;
  2. приливные электростанции (ПЭС), использующие энергию приливов и отливов морей и океанов;
  3. гидроаккумулирующие станции (ГАЭС), накапливающие и использующие энергию водоемов и озер.

Гидроэнергетические ресурсы в турбине ГЭУ преобразуются в механическую энергию, которая в генераторе превращается в электрическую.

Таким образом, основными источниками энергии являются твердое топливо, нефть, газ, вода, энергия распада ядер урана и других радиоактивных веществ.
