ЛАБОРАТОРНАЯ РАБОТА №29
ИССЛЕДОВАНИЕ ЭЛЕКТРИЧЕСКИХ ЗАТУХАЮЩИХ КОЛЕБАНИЙ
Выполнил студент гр. _____________ Ф.И.О _________________
Подпись преподавателя_______________ дата ___________________
Цель работы: ознакомление с методом получения затухающих электрических колебаний и определение параметров колебательного контура с помощью осциллографа.
Порядок выполнения работы.
1. Ознакомиться с электрической схемой установки.
2. Рассчитать теоретически характеристики колебательного контура для двух случаев:
а) C = C1, R = R1. б) C = C2, R = R2. Для теоретических рассчетов использовать выражения
,
,
,
.Все использованные и полученные данные занести в таблицу 1:
| | C, Ф | L, Гн | R, Ом | βтеор, с–1 | Tтеор, с | δтеор, с–1 | Qтеор |
| а) | | | | | | | |
| б) | | | | | | | |
Рис.1

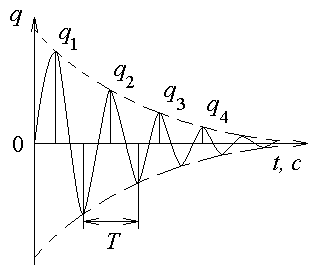

3. Определить характеристики контура δ, T, Q экспериментальным путем с использованием осциллографа. Для этого включить установку в сеть. Добиться изображения затухающих колебаний (рис. 1). По полученной на осциллографе кривой определить период
(необходимо знать цену деления осциллографа по оси Х). Записать в табл.2 значения q1, q2, q3, q4 и определить экспериментальное значение логарифмического декремента затухания по формуле
.Затем, используя средние значения < δэксп > для двух случаев контура, определить экспериментальные значения и Q по формулам
и
.При определении логарифмического декремента затухания можно попользоваться десятичными логарифмами, если учесть, что
. Полученные результаты занести в таблицу 2:| | C, Ф | L, Гн | R, Ом | Tэксп, с | q1, мм | qn, мм | δэксп | < δэксп > | Qэксп |
| а) | | | | | | q2= | | | |
| | q3= | | |||||||
| | q4= | | |||||||
| б) | | | | | | q2= | | | |
| | q3= | | |||||||
| | q4= | |
4. Провести сравнительный анализ характеристик контура, полученных в пунктах 2 и 3.
Сделать вывод из проведенного анализа и записать в отчете по лабораторной работе.
Контрольные вопросы.
1. Записать дифференциальное уравнение затухающих электрических колебаний.
2. Записать уравнение заряда на конденсаторе при затухающих колебаниях в контуре.
3.Что такое коэффициент затухания β и как он вычисляется для колебательного контура?
4. Чему равно критическое сопротивление контура? Пояснить его физический смысл.
5. Что такое добротность контура?
6. Что такое логарифмический декремент затухания δ?
7. Получит зависимость между логарифмическим декрементом затухания δ и коэффициентом затухания β.
Литература.
1. Савельев И.В. Курс физики. Т.2 – М., Наука, 1989. §70
2. Иродов И.Е. Основные законы электромагнетизма. – М. Высшая школа. 1983. §11
