Вимоги до макету пластикових карт


Загальна характеристика пластикових карт
Пластикові картки виготовляються з полімерного матеріалу на основі полівінілхлориду та його модифікацій. Геометричні розміри пластикових карт повинні відповідати вимогам ISO-7810 і мати такі розміри:
• ширина - 85 мм
• висота - 54 мм
• товщина - 0,76 мм
• радіус в кутах - 3,18 мм
Друк карт проводиться офсетним, цифровим, сублімаційним способами.

Вимоги до виготовлення макета пластикових карт
• Макет приймається в електронному вигляді в програмах Corel Draw 7-13, Adobe Illustrator до 10 версії.
• Штрихові (векторні) елементи сюжету карти надаються у векторному форматі *. cdr, *. eps, растрові елементи сюжету - в растрових форматах *. tif (режим CMYK) з роздільною здатністю від 300 dpi. Можливі й інші формати - для уточнення необхідно зв'язатися з нашими дизайнерами
• Всі шрифти переводяться в криві або надаються окремою папкою, якщо потрібне коригування тексту. Для передачі файлів можливо: використання електронної пошти, CD -ROM, Flash-накопичувач USB
• Компресію до файлів не застосовувати
• Макет картки повинен бути виконаний в масштабі 1:1 в колірній системі CMYK. Сірий колір повинен бути представлений в корпоративних кольорах.
• Сюжет (зображення) картки повинен мати запас під обріз 2 мм, тобто його розмір повинен бути 89 х 58 мм. Всі елементи сюжету, крім елементів, які друкуються під обріз, не бажано розташовувати ближче 2,5 мм від краю картки, магнітної смуги, підписної панелі.


Запис інформації на магнітну смугу пластикових карт
Магнітна смуга - носій інформації з обмеженим обсягом пам'яті. На магнітній смузі знаходиться три доріжки, по яких можна нанести ту чи іншу інформацію. Всі три доріжки магнітної смуги використовуються, як правило, у великих банківських платіжних системах (наприклад, VISA).
У дисконтних системах, в локальних платіжних системах, а також в системах доступу використовується найчастіше одна доріжка (зазвичай друга). Пластикові картки з магнітною смугою HiCo більш надійні і довговічні, тому що інформація на магнітних смугах HiCo менш розмагнічується зовнішніми магнітними полями, ніж на смугах LoCo. За кольором магнітні смуги розрізняються таким чином: HiCo - смуга чорного кольору, LoCo - смуга коричневого кольору.

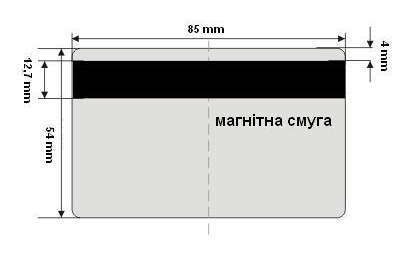

Магнітна полоса передбачає машинне зчитування. Для стандартних зчитувальних пристроїв (кардрідерів ) магнітна смуга робиться шириною 12,7 мм (0,5 дюйма) і розташовується на відстані 4 мм від краю картки.

УВАГА! На магнітні доріжки можливий запис тільки латинських букв, літери кирилиці викликають помилку в роботі записуючого пристрою.

• 1-доріжка – цифри та літери інформація: до 76 символів. Всі латинські літери великі.
• 2-доріжка - тільки цифри: до 37 символів.
• 3-доріжка - тільки цифри: до 104 символів.





Ємбосування пластикових карт
Ємбосування - один із способів персоналізації пластикових карток, при якому на готовій ламінованій картці видавлюються символи (літери, цифри). • Ємбосування символів можливе тільки при горизонтальній орієнтації картки.
• Ємбосування здійснюється двома видами шрифтів: висотою 4,5 мм - великий (Farrington OCR), висотою 3 мм - малий (Standart готичні і кирилиця).
• Великий шрифт може містити тільки цифри: 0123456789
• Малий шрифт - цифри і великі літери кирилиці і латинського алфавітів.
• Максимальна кількість символів у рядку при використанні:
- Шрифту 4,5 мм - 20 символів - 75 мм, включаючи пробіли
- Шрифту 3мм - 30 символів - 75 мм, включаючи пробіли.

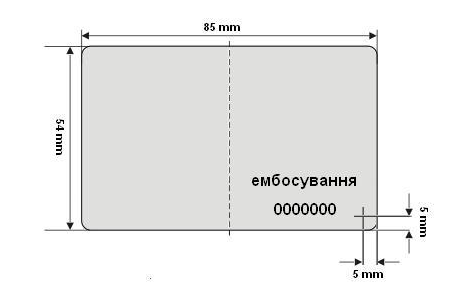

• Ємбосування зображення, враховуючи вимоги стандарту ISO 7811-3 повинно розташовуватися на відстані не менше 5 мм від будь-якого краю карти
• При ємбосуванні слід враховувати місце розташування таких елементів, як магнітна смуга і підписна панель. При цьому зона ємбосування зменшується, тому що від краю розташування цих елементів необхідно робити відступ не менше 3 мм.
• При розробці дизайну також рекомендується враховувати розташування ємбосування з двох сторін картки.
• Після цієї операції верхівки рельєфних символів покриваються фольгою (золотом, сріблом), така операція називається тіпінг.




Друк штрих-кодів на пластикових картках
• Використовуються будь-які індустріальні типи штрих-кодів. З найбільш поширених пропонуються Code 128, EAN-13.
• Довжина штрих-коду залежить від кодованої інформації та типу штрих-коду.
• Штрих-код на картці повинен розташовуватися з відступом не менше 4 мм від будь-якого краю картки і від магнітної смуги.
• Вимоги для конкретного типу штрих-коду уточнюються додатково при узгодженні оригінал-макету картки.
• При розміщенні штрих-кодів необхідно враховувати їх мінімально допустимі розміри при друку вибраним способом для подальшого впевненого зчитування.
• Штрих-код друкується чорним кольором, колір фону - білий. Фон іншого кольору може знизити чіткість зчитування штрих-коду.
• Висота штрих-коду повинна бути не менше 10 мм

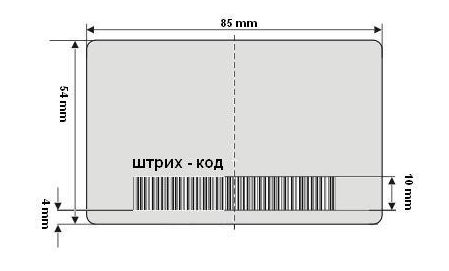

• Для ручних зчитувачів обмежень на розташування штрих коду немає, для кардрідерів стандартне розташування штрих-коду вказано на малюнку.
• Обов'язково необхідно виготовити дослідний зразок для зчитування на обладнанні замовника.
