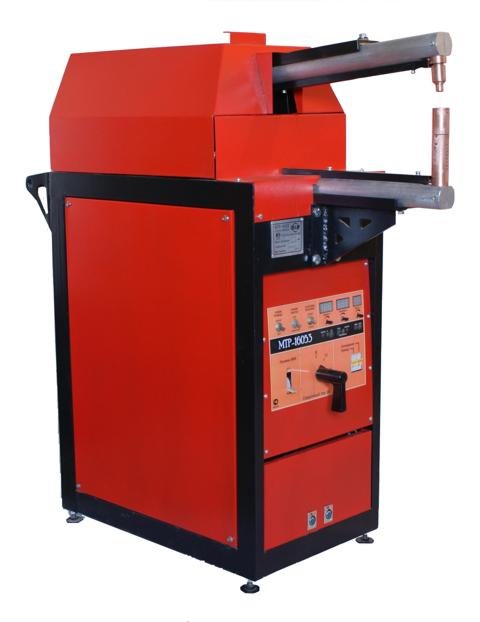

Машина контактной точечной сварки переменного тока с электромагнитным приводом
МТР – 16053
ООО «СП-САР» г. Рязань осуществляет разработку и производство машин контактной точечной сварки, разработку и производство нестандартных изделий, лазерный раскрой листовых материалов. Предприятие осуществляет весь спектр работ от НИОКР до серийного производства продукции.
Машина контактной точечной сварки переменного тока МТР-16053 по своим характеристикам, превосходит отечественные и импортные аналоги. Машина сертифицирована, важнейшие узлы машины защищены патентами РФ. Предприятие может произвести модернизацию машины по техническому заданию заказчика.
МТР-16053 обладает высокими техническими характеристиками, превосходя известные машины такого назначения не только своей универсальностью, но и массогабаритными параметрами. Ни один из аналогов не сваривает титановые и алюминиевые сплавы, нержавеющую и оцинкованную сталь, медь и латунь. Машина хорошо сваривает листовые материалы из низкоуглеродистой стали, нержавеющей и оцинкованной стали, алюминиевых и титановых сплавов, медь, латунь, а также строительную арматуру. Машина удобна для производства кладочной сетки. МТР-16053 отличается тем, что имеет микропроцессорное управление режимами работы с цифровой индикацией, электромагнитный привод и встроенную замкнутую систему жидкостного охлаждения электродов. Подвод шлангов к электродам также скрытый. Приведенные отличия делают машину автономной, требующей наличия только сети 380 В.
При небольших габаритах и существенно меньшем, по сравнению с аналогами, весе МТР-16053 имеет максимальный сварочный ток 17 кА, что позволяет ей по многим техническим характеристикам (а это – и виды свариваемых материалов и их толщина) превосходить аналогичные машины. Предприятие постоянно совершенствует модель МТР-16053, учитывая опыт эксплуатации этих машин в различных условиях и требования Заказчиков.
Машины изготавливаются с вылетом электродов от 250 мм до 1000 мм. Возможно укомплектование устройством подачи, что позволяет расширить возможности сварки.
Машина контактной точечной сварки с радиальным ходом верхнего электрода МТР-16053:
– не требует пневмосети
– не требует подвода воды и канализации
– имеет максимальный сварочный ток 17 кА
– имеет высокую производительность, до 90 сварок в минуту
– конструкция хоботов и электродов позволяет выполнять широкий спектр работ, вылет электродов от 250 до 600 мм (под заказ от 700 до 1000 мм)
– имеет небольшие размеры: 1200 х 380 х 1060 мм
– весит 145 кг
Разнообразный спектр свариваемых материалов и высокая производительность обеспечивают широкое применение машины в различных отраслях промышленности и малого бизнеса. Большой вылет электродов, отсутствие шлангов для охлаждения электродов и возможность сварки нержавеющей и оцинкованной сталей, позволяют использовать машину для изготовления вентиляционных коробов. Машину можно использовать практически в любом помещении, при отрицательных температурах, в любых помещениях, на улице под навесом. Благодаря этим особенностям МТР-16053 будет удобна и полезна для различного вида производств. МТР-16053 по мощности и производительности не уступает машинам контактной сварки со сварочным током до 17 кА, предназначенным для промышленного производства больших заводов, однако значительно дешевле, удобнее и проще в эксплуатации. В то же время габариты, масса и автономность машины позволяют в случае необходимости легко ее переместить и быстро приступить к работе.
Принципиальные отличия от аналогичных машин контактной сварки:
- Автономная встроенная система жидкостного охлаждения
- Электромагнитный привод
- Скрытое охлаждение электродов
- Специальная конструкция хоботов и электродов
- Наличие модификации с пальчиковыми электродами
- Микроконтроллерный регулятор контактной сварки
- Автономная система жидкостного охлаждения избавляет от необходимости подводить воду и канализацию. К тому же эта система встроена в корпус машины, что уменьшает ее габариты.
- Электромагнитный привод избавляет от необходимости подводить сжатый воздух, что даёт преимущества перед пневмоприводом. Особенно это важно там, где нет пневмосети, т.к. в противном случае пришлось бы покупать ещё и компрессор. В то же время электромагнитный привод обеспечивает производительность до 90 сварок в минуту и позволяет выполнять большие объёмы работ – что даёт несомненные преимущества перед другими типами приводов. Наличие двух педалей позволяет применять режимы циклической, многоимпульсной и одиночной сварки.
- Скрытое охлаждение электродов (без выступающих шлангов) специальная конструкция хоботов и электродов, позволяют варить детали вплотную к электродам, с минимальной отбортовкой, сваривать цилиндры и короба, сваривать проволоку и арматуру, а также вести сварку деталей, расположенных внутри ящиков, коробов, цилиндров и т.д.
- Наличие модификации с пальчиковыми электродами позволяет сваривать трубы Ø от 65 мм и длиной до 500 мм.
- Микроконтроллерный регулятор контактной сварки обеспечивает качественную сварку в следующих режимах:
- автоматическую непрерывную сварку;
- сварку одиночными импульсами;
- правку и прицеливание (сжатие без сварки и с отсроченной сваркой);
- многоимпульсные режимы сварки;
- отсроченная сварка;
- управление одновременно несколькими машинами с одной педали; (например, при сварке арматурной сетки сразу в нескольких местах).
| Параметры | | Значение |
| Характер хода электрода | - | радиальный |
| Напряжение питания: | В В | 3 х 380 2 х 220 |
| Потребляемая мощность, max | кВА | 70 |
| Наибольший сварочный ток: - 380 В - 220 В | кА кА | 17 12 |
| Номинальный сварочный ток | кА | 11 |
| Период включения | % | 20 |
| Усилие сжатия | даН | 40…150 |
| Вылет - стандартная комплектация Вылет - по требованию Заказчика | мм мм | 250 – 600 700 – 1000 |
| Раствор | мм | 10…150 |
| Ход верхнего электрода - при вылете 250 - 600 мм - при вылете 700 - 1000 мм | мм мм | 5…30 5…20 |
| Максимальная производительность при сварке низкоуглеродистой стали, толщиной 1+1 мм и ходе электрода не более 10 мм | свар./ мин. | 90 |
| Время протекания сварочного тока Шаг установки | с с | 0,02…1,4 0,01 |
| Время проковки Шаг установки | с с | 0,04…2,8 0,01 |
| Время паузы между циклами сварки Шаг установки | с с | 0,4…5,0 0,1 |
| Свариваемые толщины листовых материалов (минимально, в одноимпульсном режиме) | ||
| - низкоуглеродистая сталь | мм | до 4,5 + 4,5 |
| - оцинкованная сталь | мм | до 1,5 + 1,5 |
| - нержавеющая сталь | мм | до 2,0 + 2,0 |
| - кадмированная сталь | мм | до 1,5 + 1,5 |
| - титановые сплавы | мм | до 1,5 + 1,5 |
| - алюминиевые сплавы | мм | до 1,0 + 1,0 |
| - медь | мм | до 0,5 + 0,5 |
| - латунь | мм | до 0,5 + 0,5 |
| Свариваемые диаметры арматур (минимально, в одноимпульсном режиме) | ||
| - класса А1, В1 | мм | до 15 + 15 |
| - класса А2, В3 | мм | до 12 + 12 |
| - оцинкованная арматура | мм | до 5 + 5 |
| Габариты | мм | 1100х380х1040 |
| Масса | кг | 145 |
