Приложение 8
ПРИМЕРЫ СХЕМ ПЛАНОВ РАССТАНОВКИ ОБОРУДОВАНИЯ В ПОМЕЩЕНИЯХ ДЛЯ ФИЗКУЛЬТУРНО-ОЗДОРОВИТЕЛЬНЫХ ЗАНЯТИЙ
На рис. 1-6 приведены примеры схем планов помещений для различных видов физкультурно-оздоровительных занятий с расстановкой необходимого оборудования.
В помещениях размерами 24´12 м и 18´12 м (см. рис. 1) проведение общеразвивающих упражнений предусматривается осуществлять на свободном от гимнастического оборудования пространстве с использованием тренажеров и гимнастических стенок.
В помещениях для групповых занятий элементами борьбы (см. рис. 2) стены, примыкающие к уложенным на полу матам, должны иметь мягкую обивку.
Для занятий ритмической гимнастикой, хореографией и женской оздоровительной гимнастикой наилучшим является помещение размером 12´12 м, приведенное на рис. 9 прил. 3 настоящего Пособия. На рис. 3 настоящего приложения приведен план помещения для этих занятий минимального размера. Помост для тренера может предусматриваться переносным или пристенным (откидным), а зеркала и хореографические станки устанавливаются стационарно.
На рис. 4-6 приведены схемы планов расстановки оборудования в помещениях с тренажерами для развития различных физических качеств. При этом на рис. 5 и 6 в одинаковых по размеру помещениях установлены различные по составу тренажеры.

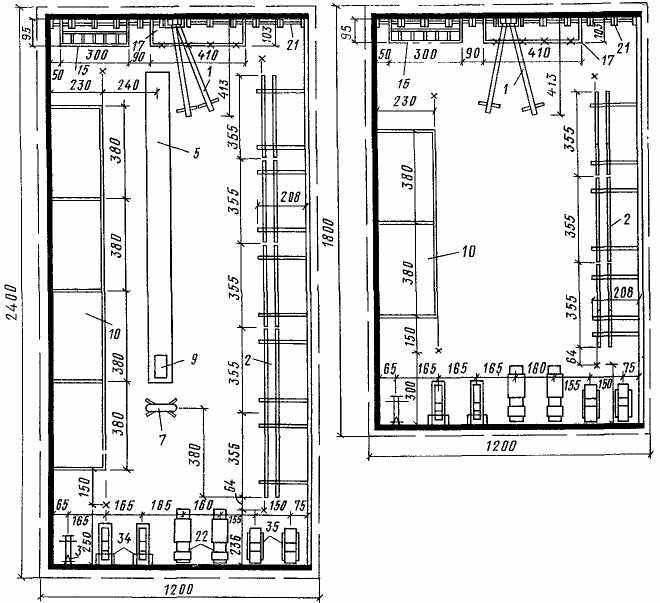

Рис. 1. Схемы планов помещений размерами 24´12 м и 18´12 м для групповых занятий по общей физической подготовке на пристенном трансформируемом гимнастическом оборудовании и тренажерах (размеры в сантиметрах)

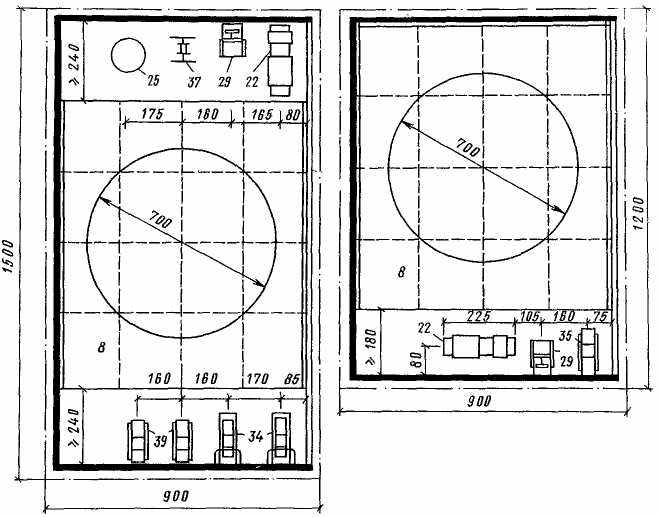

Рис. 2. Схемы планов помещений размерами 15´9 м и 12´9 м для групповых занятий элементами борьбы (размеры в сантиметрах)

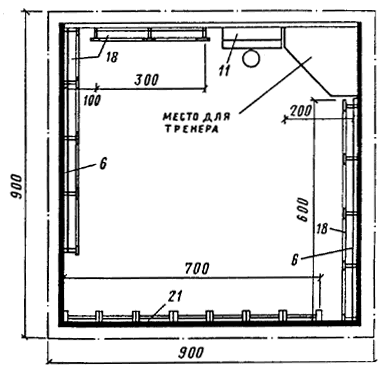

Рис. 3. Схема плана помещения размером 9´9 м для групповых занятий по ритмической гимнастике, хореографии и женской оздоровительной гимнастике (размеры в сантиметрах)

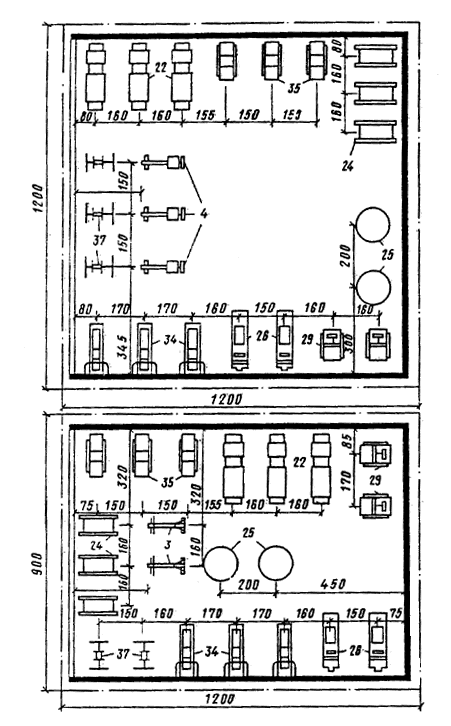

Рис. 4. Планы помещений размерами 12´12 м и 12´9 м с расстановкой в них тренажеров (размеры в сантиметрах)

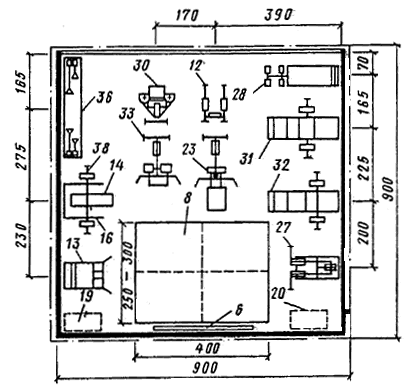

Рис 5. План помещения размером 9´9 м с расстановкой в нем тренажеров (размеры в сантиметрах)

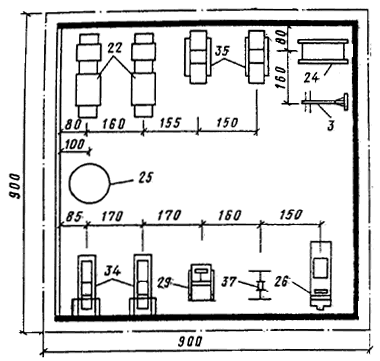

Рис. 6. План помещения размером 9´9 м с расстановкой в нем тренажеров из набора КАП-2 (размеры в сантиметрах)
Таблица-экспликация оборудования (к рис. 1-6 прил. 8)
| Экспликационный номер | Наименование оборудования |
| 1 | 2 |
| 1. | Бревно-тренажер гимнастическое для групповых занятий |
| 2. | Брусья гимнастические для групповых занятий |
| 3. | Велотренажер «Здоровье» |
| 4. | Велотренажер «Циклон-1» |
| 5. | Дорожка для разбега (укороченная) |
| 6. | Зеркало |
| 7. | Конь гимнастический для опорных прыжков |
| 8. | Маты |
| 9. | Мостик гимнастический эластичный |
| 10. | Перекладина гимнастическая для групповых занятий |
| 11. | Пианино |
| 12. | Приспособление «Брусья консольные» |
| 13. | Приспособление для развития мышц спины |
| 14. | Приспособление «Скамья универсальная» |
| 15. | Рукоход подвесной гимнастический для групповых занятий |
| 16. | Скамья со стойками для жима лежа |
| 17. | Снаряды подвесные гимнастические для групповых занятий |
| 18. | Станок хореографический |
| 19. | Стеллаж для гантелей |
| 20. | Стеллаж для штанг |
| 21. | Стенка гимнастическая |
| 22. | Тренажер «Гимнастический» |
| 23. | Тренажер «Гребля» |
| 24. | Тренажер для бега Л.3-01 |
| 25. | Тренажер для вращения и развития ловкости |
| 26. | Тренажер для гребли |
| 27. | Тренажер для развития икроножных мышц |
| 28. | Тренажер для развития мышц бедра |
| 29. | Тренажер для развития мышц спины и пресса |
| 30. | Тренажер для развития плечевого пояса и грудных мышц |
| 31. | Тренажер для развития силы ног, тип 1 |
| 32. | Тренажер для развития силы ног, тип 2 |
| 33. | Тренажер для развития широчайших мышц спины |
| 34. | Тренажер многоцелевой «Стенка» |
| 35. | Тренажер «Ритм-2» |
| 36. | Тренажер «Эспандер» |
| 37. | Устройство для развития тазобедренных суставов |
| 38. | Штанга тяжелоатлетическая народная |
