Приложение 1
ТЕРМИНЫ И ИХ ОПРЕДЕЛЕНИЕ
Блок зрительских мест - группа мест, с которых зрители эвакуируются по общему проходу в одном направлении и с одинаковым на всем протяжении прохода видом пути (горизонтальный, пандус, лестницы вниз или вверх).
Вспомогательные помещения - помещения, предназначаемые для обслуживания занимающихся, зрителей, а также необходимые для обеспечения эксплуатации сооружения.
Люк - проем в гребенке трибуны, предназначаемый для входа зрителей на трибуну и выхода с нее, а также для связи вспомогательных помещений, размещаемых в подтрибунном пространстве, с трибуной и ареной.
Основные помещения - помещения, предназначаемые для непосредственного проведения в них учебно-тренировочных занятий или соревнований.
Поле для игры - часть пола зала (арены) для того или иного вида спортивной игры, ограниченная наружными линиями разметки.
Спортивный корпус - здание, в котором размещается один или несколько спортивных залов со вспомогательными помещениями. В спортивных корпусах с двумя и более зальными помещениями одним из них может быть также каток с искусственным льдом или зал крытой ванны.
Спортивный комплекс - группа спортивных корпусов (возможно и вместе с открытыми плоскостными сооружениями), объединенных общностью территории.
Спортивная арена - часть пола зала (катка), отводимая для проведения соревнований, включающая места для судей, запасных участников, официальных лиц, необходимые обходы и проходы, просматриваемая с прилегающей к ней трибуны.
Специализированный спортивный зал (каток) - зал (каток), предназначаемый для учебно-тренировочных занятий и (или) соревнований по одному из видов спорта.
Спортивно-демонстрационный зал (каток) - зал (каток), численность зрительских мест на трибунах которого составляет не менее:
3000 - в залах для футбола;
1000 - в залах для легкой атлетики;
1100 - в крытых катках, не считая мест в партере;
600 - в остальных залах, не считая мест в партере.
Спортивно-зрелищный зал (каток) - спортивно-демонстрационный зал (каток), предназначаемый также и для проведения культурно-зрелищных и общественных мероприятий.
Створ финиша - вертикальная плоскость, проходящая по линии финиша и ее продолжению.
Универсальный спортивный зал (каток) - зал (каток), предназначаемый для попеременных занятий и (или) соревнований по различным видам спорта.
Приложение 2
ПРИМЕРЫ ПЛАНОВ ТРАНСФОРМАЦИИ АРЕН СПОРТИВНО-ДЕМОНСТРАЦИОННЫХ И СПОРТИВНО-ЗРЕЛИЩНЫХ ЗАЛОВ И КАТКОВ
На рис. 1-4 приведены варианты трансформации арены крытого катка с искусственным льдом для проведения соревнований по хоккею, фигурному катанию и мини-футболу, а также проведения выступлений балета на льду и эстрадных концертов.
На рис. 5-13 приведены варианты трансформации арены для проведения соревнований по волейболу, баскетболу, гандболу, теннису, спортивной и художественной гимнастике, борьбе (вольной, классической, самбо) и боксу. На этих рисунках, кроме размеров арены катка (65´36 м), пунктиром нанесены размеры арены спортивно-демонстрационного зала (48´26 м).
На рис. 14 приводятся примеры нетрадиционных эстрад для театрализованных представлений и концертов, проводимых на аренах спортивно-зрелищных залов и катков.

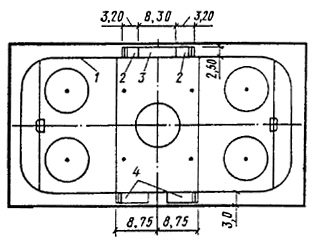

Рис. 1. План арены для соревнований (и учебно-тренировочных занятий) по хоккею и фигурному катанию (размеры в метрах)
1 - хоккейный борт; 2 - места для оштрафованных игроков; 3 - места для судей; 4 - места для заменяющих игроков
Рис. 2. План арены для соревнований по мини-футболу на настиле (размеры в метрах)

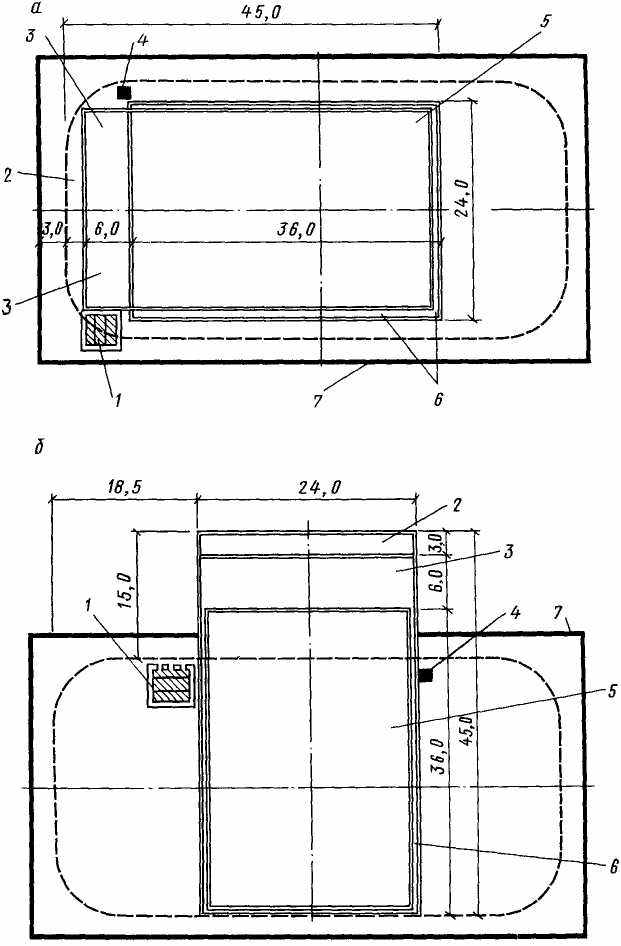

Рис. 3. План арены для проведения выступления балета на льду (размеры в метрах)
а - вариант расположения, площадки вдоль арены для хоккея; б - вариант расположения площадки поперек арены для хоккея
1 - помост для оркестра 6´6; 2 - зона объезда; 3 - зона декорации; 4 - пульт управления светом; 5 - зона выступлений; 6 - рампа; 7 - граница арены

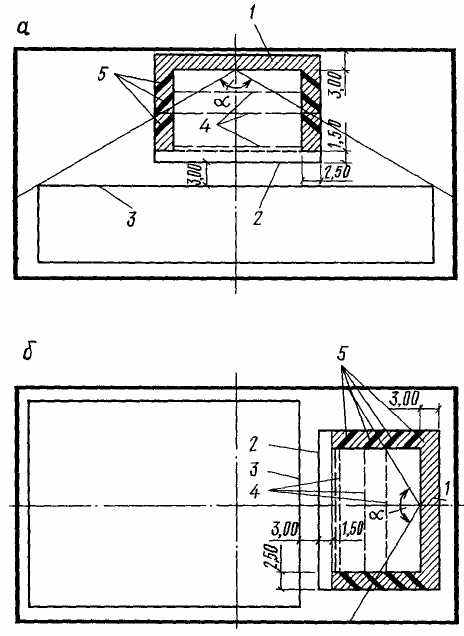

Рис. 4. План арены для проведения эстрадных выступлений (размеры в метрах)
а - вариант расположения эстрады на поперечной оси арены; б - вариант расположения эстрады на продольной оси арены
1 - зона накопления артистов; 2 - передняя граница эстрады; 3 - ближайшая к эстраде граница партера; 4 - попланные занавеси; 5 - кулисы; a - горизонтальный угол, ограничивающий зону допустимого расположения зрительских мест
Рис. 5. План арены для соревнований по волейболу на настиле (размеры в метрах)

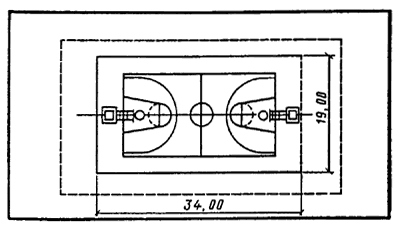

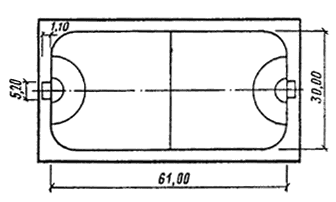

Рис. 6. План арены для соревнований по баскетболу на настиле (размеры в метрах)

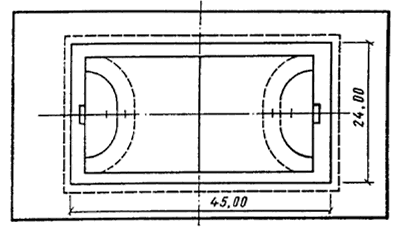

Рис. 7. План арены для соревнований по гандболу на настиле (размеры в метрах)

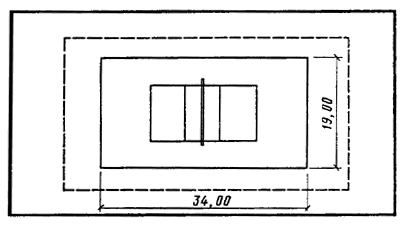

Рис. 8. План арены для соревнований по теннису на настиле (размеры в метрах)

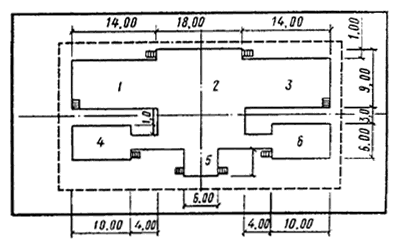

Рис. 9. План арены для соревнований по спортивной гимнастике на помосте (размеры в метрах)
1 - место для бревна или перекладины; 2 - место для вольных упражнений; 3 - место для брусьев; 4 - место для прыжков через коня; 5 - место для махов на коне; 6 - место для колец

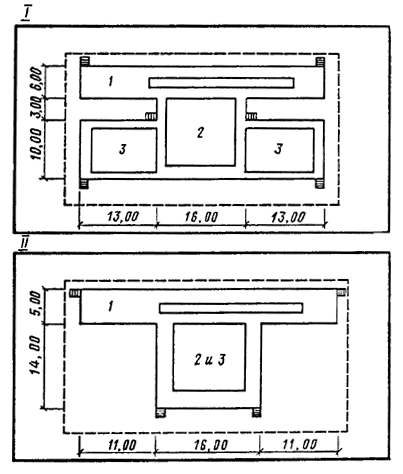

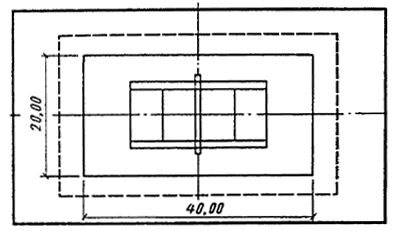

Рис. 10. План арены для соревнований по акробатике на помосте (размеры в метрах)
I - оптимальный вариант; II - минимальный вариант
1 - место для акробатических прыжков; 2 - место для вольных упражнений; 3 - место для парных и групповых упражнений

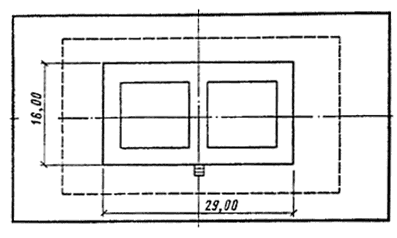

Рис. 11. План арены для соревнований по художественной гимнастике на помосте для двух площадок (размеры в метрах)

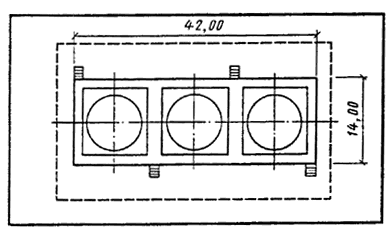

Рис. 12. План арены для соревнований по борьбе на помосте для трех ковров (размеры в метрах)
Рис. 13. План арены для соревнований по боксу с рингом на помосте (размеры в метрах)
1 - места возможного расположения дополнительных зрительских мест

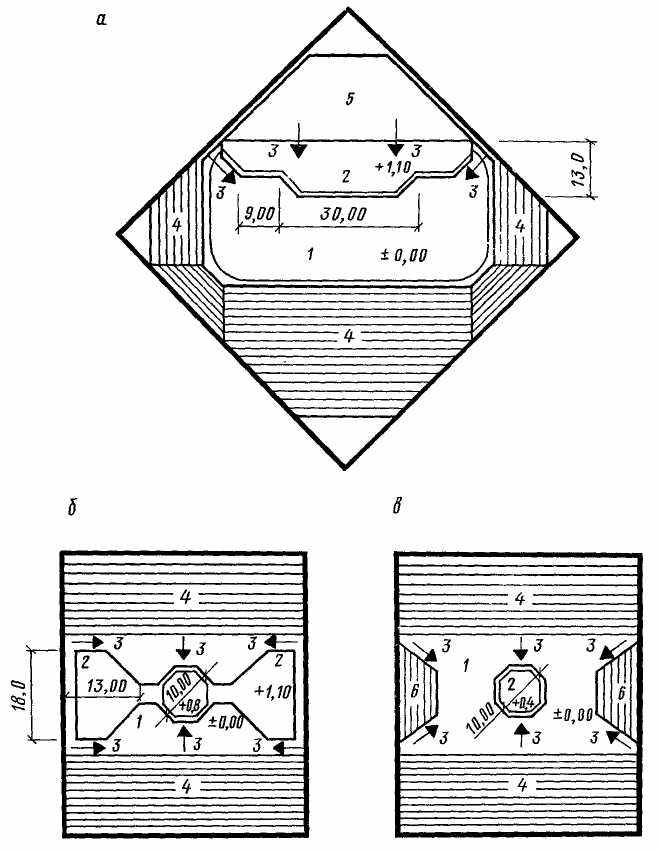

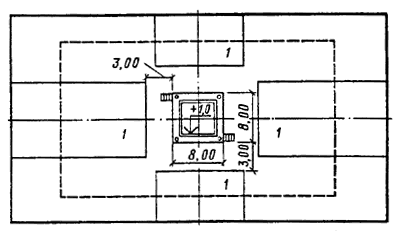

Рис. 14. Нетрадиционные типы сборно-разборных эстрад для спортивно-зрелищных залов и крытых катков (предложение архит. Е.Сивенкова) (размеры в метрах)
а - эстрада на арене спортивно-зрелищного катка «Иртыш» в г. Омске; б - вариант центральной двухсторонней эстрады на арене спортивно-зрелищного зала «Динамо» в Москве; в - вариант эстрады-арены в спортивно-зрелищном зале «Динамо» в Москве.
1 - арена; 2 - эстрада; 3 - выходы артистов; 4 - стационарная трибуна; 5 - стационарная трибуна, используемая в комплексе с эстрадой; 6 - сборно-разборная трибуна
