Приложение 3
ПРИМЕРЫ СХЕМ ПЛАНОВ РАССТАНОВКИ ОБОРУДОВАНИЯ В СПОРТИВНЫХ ЗАЛАХ, ХОРЕОГРАФИЧЕСКИХ КЛАССАХ, ПОМЕЩЕНИЯХ ДЛЯ ИНДИВИДУАЛЬНОЙ СИЛОВОЙ И АКРОБАТИЧЕСКОЙ ПОДГОТОВКИ
На рис. 1 приведена схема плана расстановки оборудования для одновременных учебно-тренировочных занятий по спортивной гимнастике смешанных по полу групп в зале размером 36´18 м.
При предназначении этого зала также и для занятий только мужских или только женских групп в проекте предусматриваются дополнительные закладные детали для крепления соответствующего оборудования.
Расчетная пропускная способность зала составляет 60 чел/смену.
На рис. 2 приведена схема плана расстановки оборудования для учебно-тренировочных занятий по баскетболу в зале размером 30´18 м.
При предназначении этого зала и для занятий по бадминтону и волейболу проектом предусматриваются дополнительные закладные детали для крепления соответствующего оборудования, а приведенное на схеме пристенное оборудование или используется, или не мешает занятиям по этим видам.
Расчетная пропускная способность зала составляет 24 чел/смену при использовании его только для баскетбола, а при универсальном использовании (для баскетбола, бадминтона и волейбола) - 36 чел/смену.
На рис. 3 приведена схема плана расстановки оборудования для учебно-тренировочных занятий по гандболу в зале размером 42´24 м, а на рис. 4 - в том же зале, но для занятий по волейболу. В этом же зале могут проводиться также занятия по бадминтону, баскетболу и теннису; в этом случае проектом предусматриваются дополнительные закладные детали для крепления соответствующего оборудования, а приведенное на схемах пристенное оборудование или используется, или не мешает занятиям по этим видам.
Расчетная пропускная способность зала в смену составляет 24 чел. при занятиях по гандболу, а при занятиях всеми видами спортивных игр (бадминтону, баскетболу, волейболу и гандболу) - 67.
Схема плана расстановки оборудования для учебно-тренировочных занятий по боксу в зале минимального размера (15´12 м) приведена на рис. 5. В зале размещаются один ринг и комплект табельного оборудования (из числа постоянно находящегося в зале).
Расчетная пропускная способность зала в смену - 14 чел.
На рис. 6 приведена схема плана расстановки оборудования для учебно-тренировочных занятий по тяжелой атлетике в зале размером 18´9 м (в плане). В зале размещены четыре тяжелоатлетических помоста и комплект вспомогательного оборудования (из числа постоянно находящихся в зале).
Расчетная пропускная способность зала в смену - 16 чел.
На рис. 7 и 8 приведены примеры планов помещений для индивидуальной силовой и акробатической подготовки, а на рис. 9 - примерный план помещения хореографического класса с расчетной пропускной способностью в смену составляющей 30 человек.
Экспликация к рис. 1-9 дана в приведенной ниже таблице.

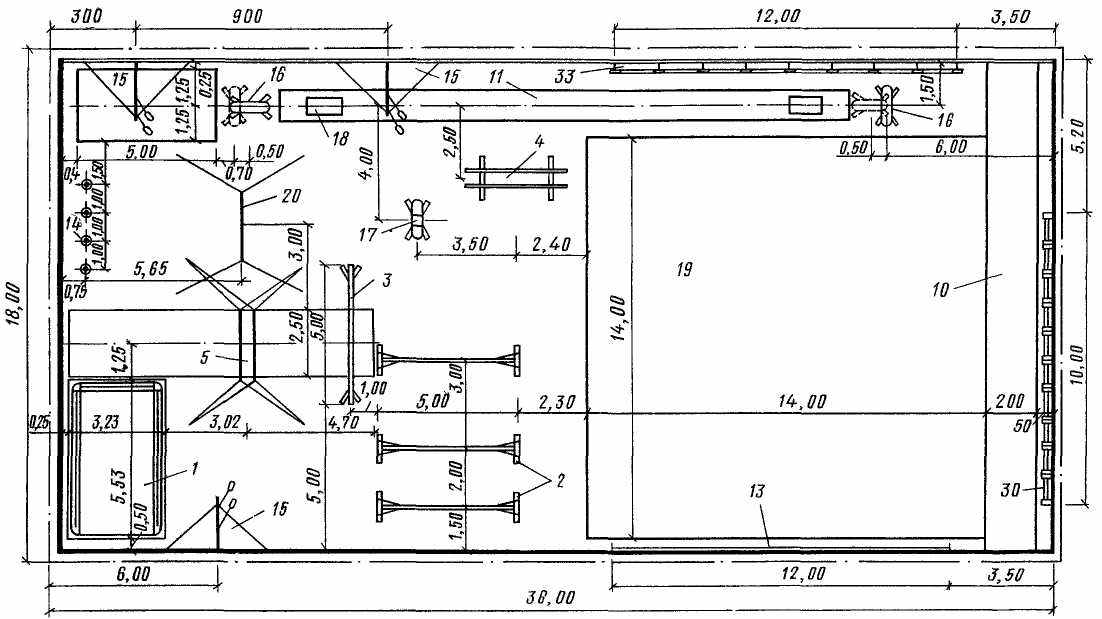

Рис. 1. Схема плана расстановки оборудования в зале размером 36´18 м для учебно-тренировочных занятий по спортивной гимнастике (вариант для занятий смешанных по полу групп) (размеры в метрах)

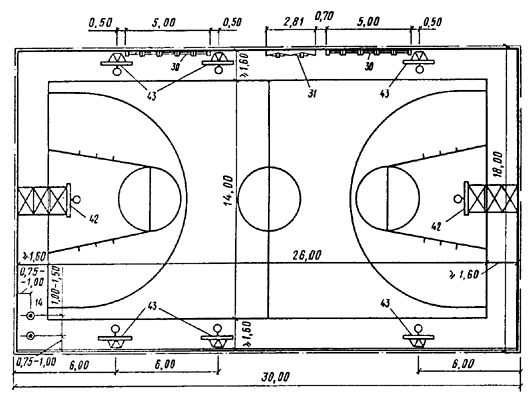

Рис. 2. Схема плана расстановки оборудования в зале размером 30´18 м для учебно-тренировочных занятий по спортивным играм (вариант для занятий по баскетболу) (размеры в метрах)

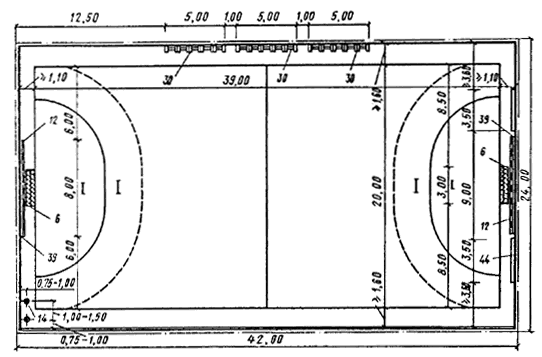

Рис. 3. Схема плана расстановки оборудования в зале размером 42´24 м для учебно-тренировочных занятий по спортивным играм (вариант для занятий по гандболу) (размеры в метрах)

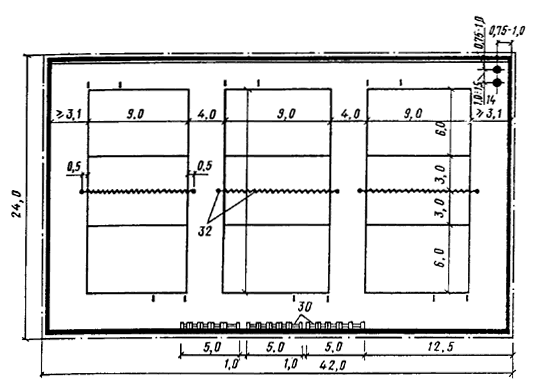

Рис. 4. Схема плана расстановки оборудования в зале размером 42´24 м для учебно-тренировочных занятий по спортивным играм (вариант для занятий по волейболу) (размеры в метрах)

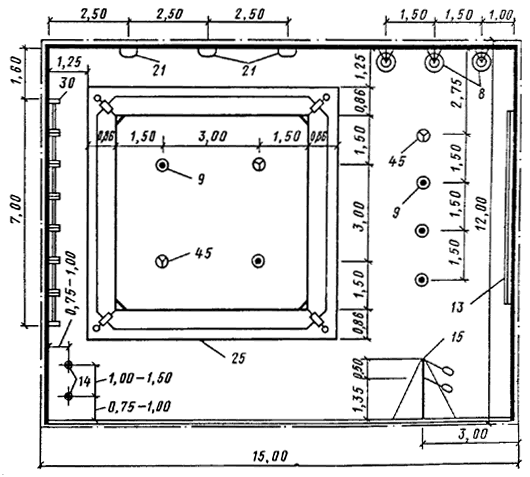

Рис. 5. Схема плана расстановки оборудования в зале минимального размера (15´12 м) для учебно-тренировочных занятий по боксу (размеры в метрах)

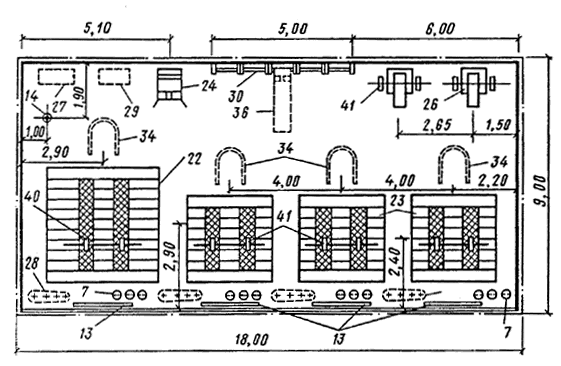

Рис. 6. Схема плана расстановки оборудования в зале размером 18´9 м для учебно-тренировочных занятий по тяжелой атлетике (размеры в метрах)

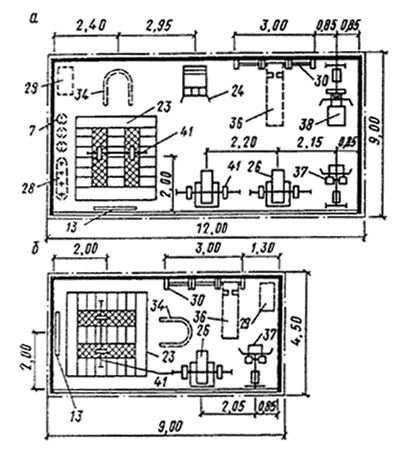

Рис. 7. Схемы планов расстановки оборудования в помещениях для индивидуальной силовой подготовки (размеры в метрах)
а - в крытых катках с искусственным льдом, спортивных корпусах с залами для легкой атлетики или футбола или с тремя и более залами для других видов спорта; б - в спортивных корпусах с одним или двумя залами

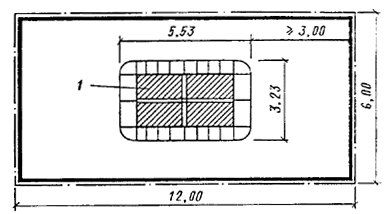

Рис. 8. Схема плана помещения для индивидуальной акробатической подготовки (размеры в метрах)

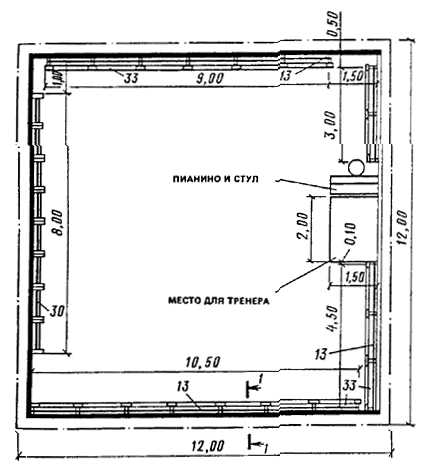

Рис. 9. Схема плана расстановки оборудования в хореографическом классе (размеры в метрах)
Экспликация оборудования к рис. 1-6 дана в приведенной ниже таблице.
Таблица-экспликация оборудования (рис. 1-9, прил. 3)
| Экспликационный номер | Наименование оборудования |
| 1 | 2 |
| 1. | Батут |
| 2. | Бревно гимнастическое высокое |
| 3. | Бревно гимнастическое низкое |
| 4. | Брусья гимнастические мужские |
| 5. | Брусья гимнастические женские (на растяжках) |
| 6. | Ворота гандбольные |
| 7. | Гири спортивные |
| 8. | Груша боксерская пневматическая на платформе |
| 9. | Груша боксерская набивная |
| 10. | Дорожка акробатическая |
| 11. | Дорожка для разбега |
| 12. | Заградительная сетка |
| 13. | Зеркало |
| 14. | Канат для лазания |
| 15. | Кольца гимнастические на пристенной консоли |
| 16. | Конь гимнастический для опорных прыжков |
| 17. | Конь гимнастический с ручками |
| 18. | Мостик гимнастический эластичный |
| 19. | Настил для вольных упражнений |
| 20. | Перекладина гимнастическая |
| 21. | Подушка настенная для тренировки боксеров |
| 22. | Помост тяжелоатлетический размером 4´4 м |
| 23. | Помост тяжелоатлетический размером 3´3 м |
| 24. | Приспособление для развития мышц спины |
| 25. | Ринг боксерский |
| 26. | Скамья со стойками для жима лежа |
| 27. | Стеллаж для штанг |
| 28. | Стеллаж для дисков штанг |
| 29. | Стеллаж для гантелей |
| 30. | Стенка гимнастическая |
| 31. | Стенка ребристая |
| 32. | Стойки волейбольные с сеткой |
| 33. | Станок хореографический |
| 34. | Стойки для приседания со штангой |
| 35. | Тренажер для развития силы ног |
| 36. | Тренажер для развития мышц брюшного пресса из положения «лежа» |
| 37. | Тренажер для развития широчайших мышц спины |
| 38. | Тренажер «Гребля» |
| 39. | Фоны |
| 40. | Штанга тяжелоатлетическая рекордная |
| 41. | Штанга тяжелоатлетическая тренировочная |
| 42. | Щит баскетбольный с кольцом и сеткой (основной) |
| 43. | Щит баскетбольный с кольцом и сеткой (тренировочный) |
| 44. | Щит тренировочный 3,5´2,5 м гандбольный |
| 45. | Мешок боксерский набивной |
