Сборно-разборные приспособления
состоят из базовых плит и базовых секционных угольников, на которые крепят как модульные, так и специальные зажимы, и крепежные элементы.

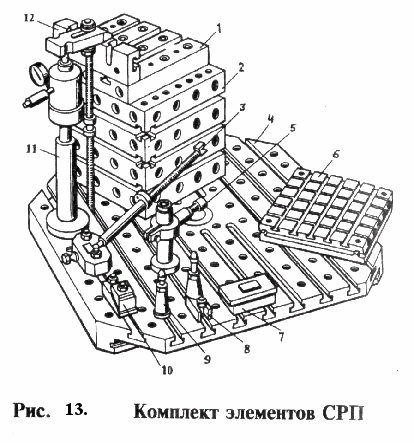

Комплект элементов, представленный на рис. 13 состоит из базовых плит и угольников, установочных, зажимных и крепежных элементов.
Из комплекта компонуют сборно-разборные приспособления, предназначенные для базировании и закрепления заготовок корпусных и плоскостных деталей при их обработке на многоцелевых фрезерно-сверлильно-расточных станках с ЧПУ в условиях серийного производства.
Комплект состоит из: 1 - плиты опорные, 2 — секции угольника, 3 — распорки регулируемые, 4 — плиты базовые, 5 — опоры регулируемые универсальные, 6 — плиты квадратные, 7 — домкраты, 8 — опоры, 9 — подпорки винтовые, 10 — прижимы клиновые, 11 — прижимы секционные гидравлические, 12 — планки опорные трехпазовые.

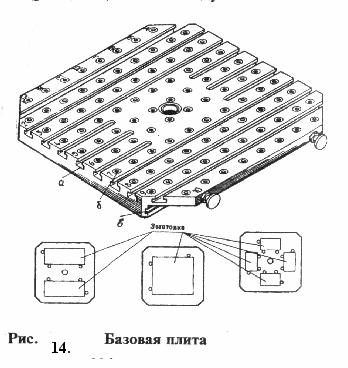

К базовым элементам СРП относится квадратная плита с габаритными размерами 1000х1000x100 мм с Т-образными крепежными пазами "а" шириной 22 мм и сеткой координатно-фиксирующих отверстий "б" диаметром 20 мм, предназначенных для фиксации сменных наладок (рис. 14). Шаг между пазами и отверстиями 100 мм.
Для предохранения отверстий от грязи и от стружки они закрыты подпружиненными пробками. Центральное отверстие предназначено для фиксации плиты относительно центрального отверстия стола станка. На нижней поверхности плиты имеются два отверстия для крепления и фиксации по центральному пазу стола станка с помощью шпонок. Для крепления плиты к столу станка выполнены два П-образных паза "в". К боковым плоскостям могут быть прикреплены опорные планки с Т-образными пазами. Координатно-фиксирующие отверстия имеют буквенно-цифровую индикацию. На плите может быть установлена одна, две или четыре заготовки.

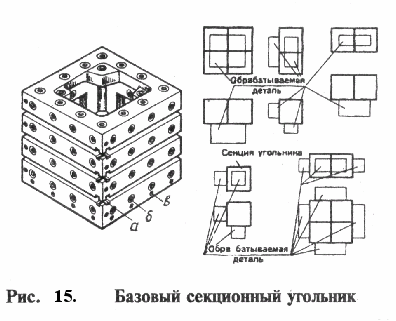

К базовым сборочным единицам относится секционный угольник. Секция угольника представляет собой куб (рис. 15) с габаритными размерами 400x400x400 мм, на двух взаимно перпендикулярных плоскостях, которого размещены Т-образные пазы "а" и сетка координатно-фиксирующих отверстий "б". Сетка отверстий "в" имеет буквенно-цифровую индикацию. На основании угольника имеются два отверстия для фиксации угольника на плите или столе станка, а в центре основания выполнено отверстие для фиксации угольника по центральному пазу плиты. Схемы вариантов сборки угольников могут быть различны. Для установки заготовок на пяти плоскостях угольника предусмотрена верхняя плита с Т-образными пазами и сеткой координатно-фиксирующих отверстий. Максимальные размеры рабочей поверхности сборного угольника 800x800 мм.
Универсальная сборная переналаживаемая оснастка (УСПО)
состоит из комплектов элементов и сборочных единиц различных конструкций, имеющих конкретное функциональное назначение, из которых методом агрегатирования можно компоновать без пригонки приспособления для выполнения любых операций. В отличие от систем УСП вместо шпоночного соединения элементов приняты беззазорные способы базирования элементов. УСПО устанавливаются на плитах-спутниках, применяемых при работе на многоцелевых станках с ЧПУ.
Комплект элементов УСПО предназначен для компоновки приспособлений для базирования и закрепления заготовок при обработке их на станках с ЧПУ, многоцелевых станках, ГПМ и ГПС в условиях серийного производства.
Комплект УСПО содержит три серии элементов: серия 8 (диаметр крепежа 8 мм, шаг 20 мм), серия 12 (диаметр крепежа 12 мм, шаг 30 мм), серия 16 (диаметр крепежа 16 мм, шаг 40 мм).
Комплект включает различные по функциональному назначению элементы (рис. 16, а, б) (детали и сборочные единицы):
• базовые плиты и угольники, служащие основанием приспособления;
• корпусные (опоры, подкладки, прокладки, планки для сбора корпуса приспособления);
• направляющие (призмы, установы, планки, пальцы, установочные втулки для создания баз и направления режущего инструмента);
• зажимные (прихваты, тисочные губки, прижимы для закрепления заготовок);
• крепежные (винты, шпильки, гайки, предназначенные для сборки приспособлений и закрепления заготовки);
• средства механизации (гидроцилиндры, рукава, арматура, гидроаккумуляторы, разъемные соединения).
Элементы УСПО соединяются между собой с помощью конических штифтов и разжимных втулок, обеспечивающих беззазорное соединение в сочленении "штифт-отверстие".
По функциональному назначению элементы комплекса УСПО подразделяют на следующие группы: базовые, корпусные, установочные, направляющие, зажимные, крепежные, средства механизации зажима заготовок, разные.
К группе базовых деталей относятся квадратные, прямоугольные и круглые плиты, угольники и тумбы; к группе корпусных — элементы комплекта, предназначенные для создания корпусов приспособлений. В этой группе имеются опоры квадратного и прямоугольного сечения, приставки, установочные угольники, соединительные планки, опоры различных форм с отверстиями и т.д. Все корпусные детали почти на всех своих плоскостях имеют установочные и крепежные отверстия, расположенные в соответствии со схемой, характерной для каждой серии элементов. Основой построения конструкций всех элементов группы корпусных деталей является модуль т.е. квадрат, размер которого зависит от номера серии. Для серии 8, 12 и 16 сторона квадрата соответственно равна 30, 45 и 60 мм. В углах квадратов соответственно расположены четыре отверстия диаметром соответственно 8, 10 и 12 мм с межцентровым расстоянием 20, 30 и 40 мм и центральным отверстием с зенковкой 10/16; 14/23; 18/28 .
Установочные детали (колпачковые опоры, диски, пальцы, упоры, штыри и т.д.) используются в компоновках приспособлений в качестве баз. Конструкция элементов этой группы аналогична конструкции таких же элементов системы УСП.
К направляющим деталям относятся шпонки, штифты, втулки, валики, колонки и другие детали, используемые при компоновке приспособлении для взаимной ориентации относительно друг друга, а также для ориентации инструмента относительно базовых элементов приспособлений.
К зажимным крепежным деталям относятся прихваты различных конструкций, прижимы, зажимы, планки, качалки, быстросъемные шайбы, предназначенные для закрепления обрабатываемых заготовок.
Базовые механизированные сборочные единицы используют при сборке механизированных приспособлений для станков с ЧПУ в условиях мелкосерийного и серийного производства. К ним относятся базисные агрегаты, например, самоцентрирующие агрегаты тисочного типа, а также базовые механизированные сборочные единицы, предназначенные для сборки базисных агрегатов, например, тисочные подвижные губки с одним или двумя боковыми прижимами.
Для компоновки механизированных приспособлений может использоваться гидроплита, на верхней плоскости которой выполнена сетка координатно-фиксирующих и резьбовых отверстий, предназначенных для установки и закрепления сменных наладок для установочных и зажимных единиц комплекта УСПО. В центре плиты имеется отверстие, с которым связана сетка координатно-фиксирующих отверстий. В корпус плиты встроены гидроцилиндры. По конструкции и назначению гидроплиты УСПО близки к гидроплитам СРП. Отличием является отсутствие Т-образных пазов, функцию которых выполняет сетка резьбовых отверстий.

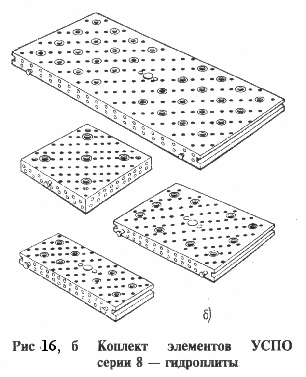

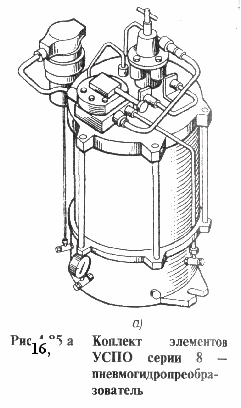

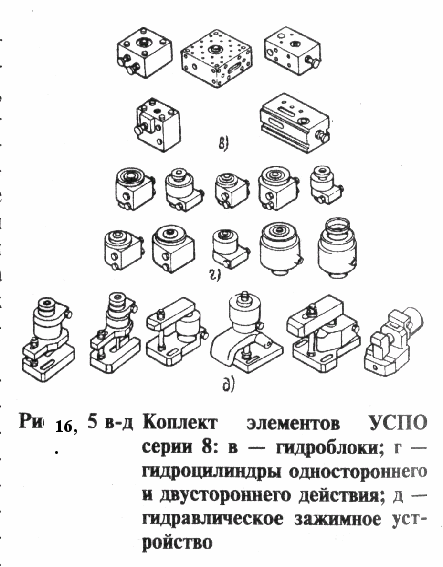

К средствам механизации относятся пневмогидропреобразователь, (рис. 16, а), гидроплиты (рис. 16, б); гидроблоки (рис.16, в), гидроцилиндры одностороннего и двустороннего действия (рис.16, г), гидравлические зажимные устройства (рис. 16, д), а также трубопроводы, цилиндры со встроенными аккумуляторами. Отличие средств механизации УСПО от средств механизации УСПМ-ЧПУ состоит в том, что все гидравлические устройства рассчитаны на большее давление, а вместо Т- и П-образных пазов на гидроблоках нанесена базирующая сетка крепежных отверстий.

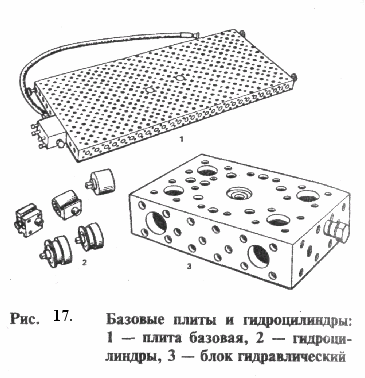

На рис. 17 показана базовая гидрофицированная плита 1, имеющая сетку координатно-фиксирующих отверстий и сетку резьбовых отверстий. В плите выполнены также резьбовые отверстия, в которые ввинчены штуцеры гидроцилиндров 2. Эти отверстия соединены с выполненными в плите каналами для масла, которые соединены с быстроразъемным соединением.
Гидроцилиндры одностороннего действия с вертикальными и горизонтальными штоками для зажима заготовки сверху или сбоку ввинчивают в отверстия плиты, предварительно вывинтив резьбовую пробку.
Блок гидравлический 3 применяется в качестве базового и зажимного элемента приспособлений, собираемых из элементов УСПО. Гидроблок представляет собой гидроцилиндр одностороннего действия, встроенный в прямоугольный корпус, что позволяет присоединять его к базовым плитам УСПО, собирая из гидроблоков каркасные основания при обработке заготовок больших габаритов.
Конструкции универсально-сборной переналаживаемой оснастки (УСПО)
предназначены для базирования и закрепления заготовок при их обработке на фрезерных, сверлильных и многоцелевых станках с ЧПУ.

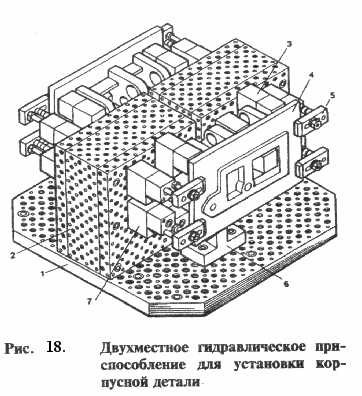

На рис. 18 приведено двухместное гидравлическое приспособление для установки корпусной детали. Приспособление предназначено для базирования и закрепления двух заготовок корпусных деталей при обработке на многоцелевых станках с ЧПУ.
Заготовки 4 базируют по плоскостям на опорах 3 и 6 и закрепляют четырьмя прихватами 5, взаимодействующие с гидроцилиндрами 7, расположенными на угольниках 2. Угольники 2 крепят к плите 1. Зажим заготовок осуществляется в горизонтальной плоскости.

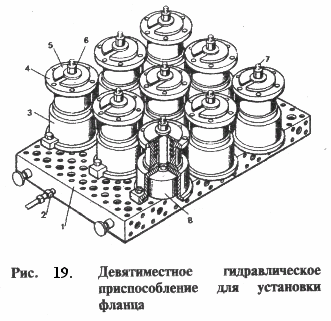

Девятиместное гидравлическое приспособление для установки фланца приведено на рис. 19. Приспособление предназначено для базирования и закрепления заготовок деталей типа "фланец" при их обработке на многоцелевых станках с ЧПУ в условиях серийного производства.
Заготовки 4 базируют по торцу и внутренней цилиндрической поверхности, устанавливают на стаканы 3 и закрепляют быстросъемными шайбами 5 с помощью гаек 6 и шпилек 7, ввинченных в штоки поршней гидроцилиндров 8. Стаканы 3 базируют и закрепляют на плите 1. Гидроцилиндры 8 ввинчены в отверстия плиты. Быстроразъемные соединения 2 предназначены для соединения каналов плиты с источником давления масла.
