Общество с ограниченной ответственностью
« Липецкая Станкостроительная Компания»
Россия 398059 г. Липецк, пл. Коммунальная, 9,офис 400
Тел/факс: 8 (4742) 22-17-68 E-mail: lipstan@mail.ru
+7(919) 257-31-13
+7(905)681-31-66 www. lipstan.ru
ООО «Липецкая Станкостроительная Компания» предлагает специализированную оснастку, приспособления и инструмент,
необходимые для выполнения ремонтных работ на энергообъектах:
| № п/п | Наименование | Назначение | Техническая характеристика | Фото | |
Приспособления для ремонта котельного и турбинного оборудования | |||||

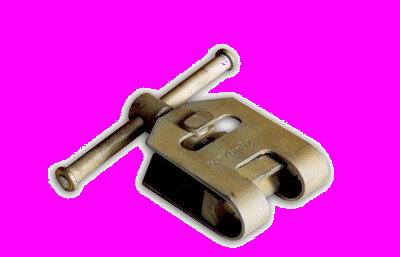

| 1 | Приспособление для центровки труб К 1201.00.00 К 1201.00.00 К 1201.00.00 | Предназначено для центровки труб при сварке в стык | |||
| диаметром 28-32 мм | Диаметр труб: 28-83 мм Высота: h=235 мм, 252 мм, 259 мм Масса: 1,5-5,0 кг |  | |||
| диаметром 32-38 мм | |||||
| диаметром 38-42 мм | |||||
| диаметром 60 мм | |||||
| диаметром 76 мм | |||||
| диаметром 83 мм | |||||
| | | Предназначен для обработки концов труб под сварку | |||

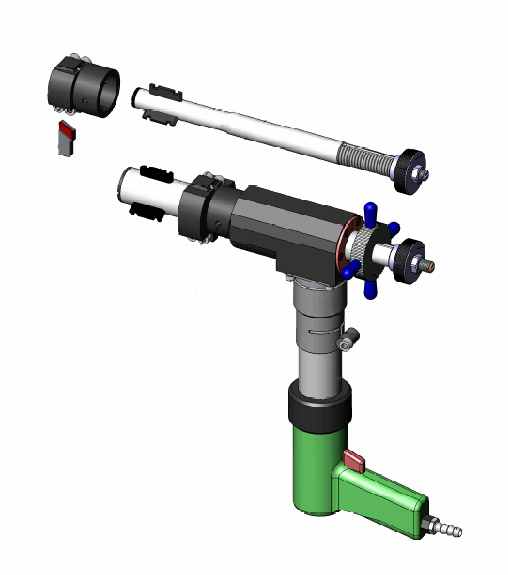

| 2 | Фаскосниматель К1738 с внутренним креплением для труб ф. 28 - 60 мм К1738Д-00-00 | Предназначен для обработки концов труб с внутренним диаметром от 28 мм до 60 мм под сварку на месте установки. | Диаметр: 28-60 мм Подача резцовой головки – ручная Привод– пневматический ИП Мощность 0,8 кВт Габариты: 255 х 80 мм Масса: 8 кг |  | |
| 3 | Фаскосниматель К1738 с внутренним креплением для труб ф. 28 - 60 мм К1738Д-00-00 | Предназначен для обработки концов труб с внутренним диаметром от 28 мм до 60 мм под сварку на месте установки. | Тип привода электрический Мощность, кВт 1,2 Номинальное напряжение, В 220 220 Частота тока, Гц 50 50 Част вращен резцедержателя об/мин, 0~520 Рабочая частота вращения резцедержателя об/мин 150~200 Осевое перемещение резца, мм 15 Габаритные размеры, мм 490х100х460 Масса, кг 12,7 |  | |
- 2 -
| 4 | Фаскосниматель К1738 с внутренним креплением для труб ф. 28 - 60 мм К1738Д-00-00 | Предназначен для обработки концов труб с внутренним диаметром от 28 мм до 60 мм под сварку на месте установки. | Тип привода электрический Мощность, кВт 0,86 Номинальное напряжение, В ~36 Частота тока, Гц 200 200 Част. вращен. резцедержателя, об/мин 340 Осевое перемещение резца, мм 15 Габаритные размеры, мм 510х100х460 Масса, кг 13,5 |  | | ||
| 5 | Фаскосниматель К1738 с внутренним креплением для труб ф. 60 - 102 мм К1738Д-00-00 | Предназначен для обработки концов труб с внутренним диаметром от 60 мм до 102 мм под сварку на месте установки. | Диаметр, мм: 60 - 102 Подача резцовой головки – ручная Привод – пневматич. БПН мощн. кВт 1,2 Осевое перемещение резца, мм 15 Част. вращен резцедержателя, об/мин 220 Габариты: 400х385х120 Масса, кг: 12 |  | | ||
| 6 | Фаскосниматель К1755 с наружным креплением для труб ф. 28-42 мм К1755Д-00-00 | Предназначен для обработки концов труб с наружным диаметром от 28 мм до 42 мм под сварку на месте установки. | Диаметр мм: 28…42 Подача резцовой головки – ручная Привод – электрический Мощность кВт 1,2 Габариты мм: 338 х 400 х 80 Масса кг: 10,6 |  | | ||
| 7 | Фаскосниматель К1755с наружным креплением для труб ф. 28-60 мм К1755Д-00-00 | Предназначен для обработки концов труб с наружным диаметром от 28 мм до 60 мм под сварку на месте установки. | Тип привода электрический Мощность, кВт 1,2 Номинальное напряжение, В ~220 Частота тока, Гц 50 Част. вращ. резцедержателя,об/мин 0~520 Рабочая частота вращения резцедержателя, об/мин 150~200 Осевое перемещение резца, мм 15 Габаритные размеры, мм. 470x410x100 Масса, кг. 10,6 | | | ||
| 8 | Фаскосниматель К1755 с наружным креплением для труб ф. 28-42 мм К1755Д-00-00 | Предназначены для обработки концов труб с наружным диаметром от 28 мм до 42мм под сварку на месте установки | Скорость вращения шпинделя: - на холостом ходу, об/мин 250 250 - под нагрузкой, об/мин 200 200 Осевой ход резца, мм 15 15 Подача резца ручная ручная Привод пневматический: ИП ИП Вес, кг: 8,0 8,0 |  | | | Предназначены для обработки концов труб с внутренним диаметром от 28 мм до 60 мм под сварку на месте установки. |
| 9 | Фаскосниматель с наружным креплением для труб ф. 28-60 мм К1755М К1755Д-00-00 | Предназначен для обработки концов труб с наружным диаметром от 28 мм до 60 мм под сварку на месте установки. | Диаметр мм: 28…60 Подача резцовой головки – ручная Привод – пневматический Мощность кВт: 1,2 Давление воздуха в сети, атм 6,3 Передаточное отношение редуктора 1:106 Част вращения резцедержателя, об/мин 50 Осевое перемещение резца, мм 15 Габариты мм: 260х100х410 Масса кг: 12,2 |  |

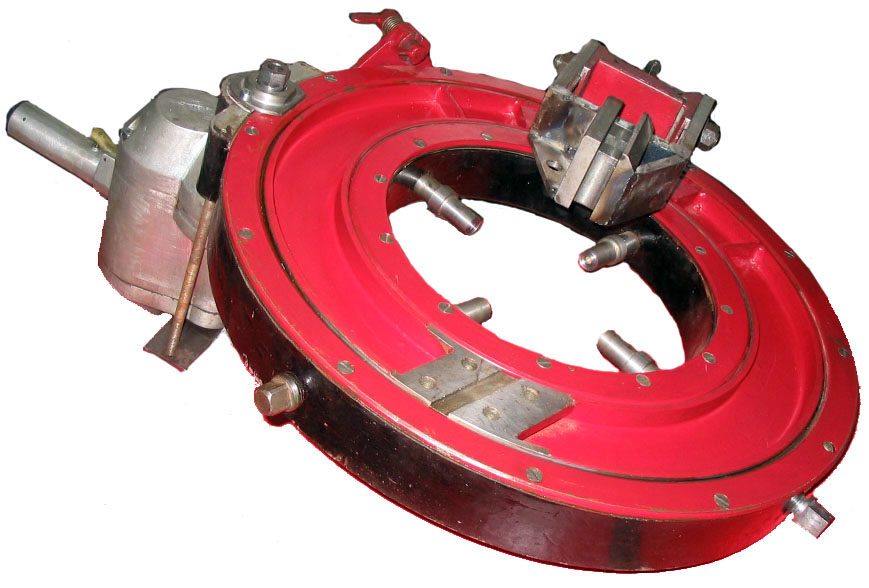

| 10 | Приспособления для обработки концов труб паропроводов под сварку К-182-00-00 К-113-00-00 К-208-00-00 | Предназначено для обработки концов труб и коллекторов под сварку. 133 – 159 мм 219 – 273 мм 325 – 377 мм | Приспособлением можно производить: -растачивание внутренней поверхности трубы; -обработку фаски под обычную электросварку; -обработку торца трубы и фасок под аргоно-дуговую сварку; Ход ползуна, мм не менее мм: 35 Возможная длина расточки при работе с одной переустановкой резца, не менее мм: 70 Част. вращен зубчатого колеса с ползуном при максимальной нагрузке, не более,об/мин 25 Подача: автоматическая, периодическая Величина подачи мм/об: 0,167 Привод пневматический Масса кг: ≈ от 46 до 54 |  |
| | ||||

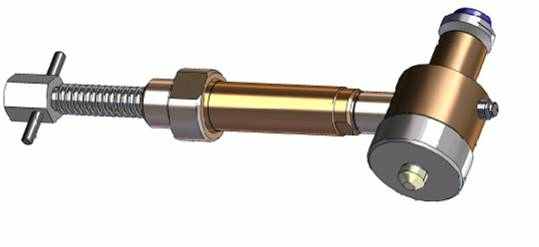

| 11 | Домкрат гидровинтовой для раздавливания заклепок Р=10 т.с. Т21-18-00-00 | Служит для раздавливания заклепок связанных с применением усилия до 10 тонн | Усилие на выходе штока, т: 10 Ход поршня рабочего (L) мм: 17 Наим. расстояние между опорами мм: 140 Габаритные размеры мм: 380×150×72 Масса кг: 3,6 |  |
| 12 | Домкрат для выдавливания заклепок Р=32 т.с. Т01.53-00-00 | Предназначен для выдавливания заклепок из дисков турбины | Развиваемое усилие (при рычаге ключа 600 мм, приложенной силе 40 кг), кг: 32000 Ход поршня мм: 30 Макс. Ø выдавливаемой заклепки, мм 16 Габаритные размеры, мм 1050×115×120 Масса кг: 12,6 |  |
| 13 | Домкрат гидровинтовой для выдавливания заклепок Р=15 т.с. Т01.80-00.00 | Предназначен для выдавливания заклепок из дисков турбин при разлопачивании лопаточного аппарата с вильчатыми или Т-образными хвостами, а также для других видов работ, связанных с применением усилия до 15 тонн. | Усилие на выходе штока, кг 15000 Ход рабочего поршня мм: 20 Максим. Ø выдавливаемой заклепки мм: 16 Габаритные размеры мм: 500×90×70 Масса кг: 5,1 |  |
| 14 | Приспособление для оживления роторов Т01-159-00-00 | Предназначено для обеспечения удобства выполнения сборочных, ремонтных и контрольно-измерительных работ с роторами электрических машин. | Тип подъемника Наибол. масса поднимаемого груза кг: 30000 Ход поршня мм: 20 Макс. давление в гидросистеме, кг/см2 : 260 Объем масла в гидросистеме, л: 0,3 Миним. габаритн. размеры, мм: 170х125х170 Макс. габаритн. размеры мм: 930х700х178 Масса, кг 15 |  |

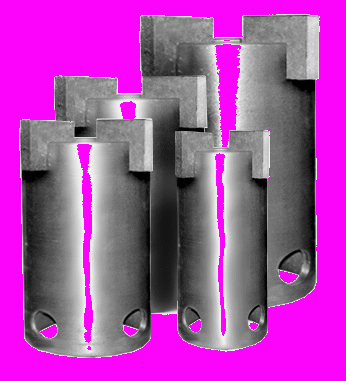

| 15 | Пуансоны для выпрессовки заклепок из дисков Т25-53-00-00 | Предназначены для выпрессовки заклепок из дисков турбин, с помощью гидродомкрата. | Т25-53-00-00/1 Lобщ.=110 Ø18 -L=15; Ø14 -L=40; Ø12 -L=55. Т25-53-00-00/2 Lобщ.=110 Ø18 -L=15; Ø15 -L=40; Ø12 -L=55. Т25-53-00-00/3 Lобщ.=150 Ø18 -L=15; Ø14 -L=80; Ø12 -L=55. Т25-53-00-00/4 Lобщ.=150 Ø18 -L=15; Ø15 -L=80; Ø12 -L=55. Т25-53-00-00/5 Lобщ.=175 Ø18 -L=15; Ø14-L=105; Ø12-L=55. |  |

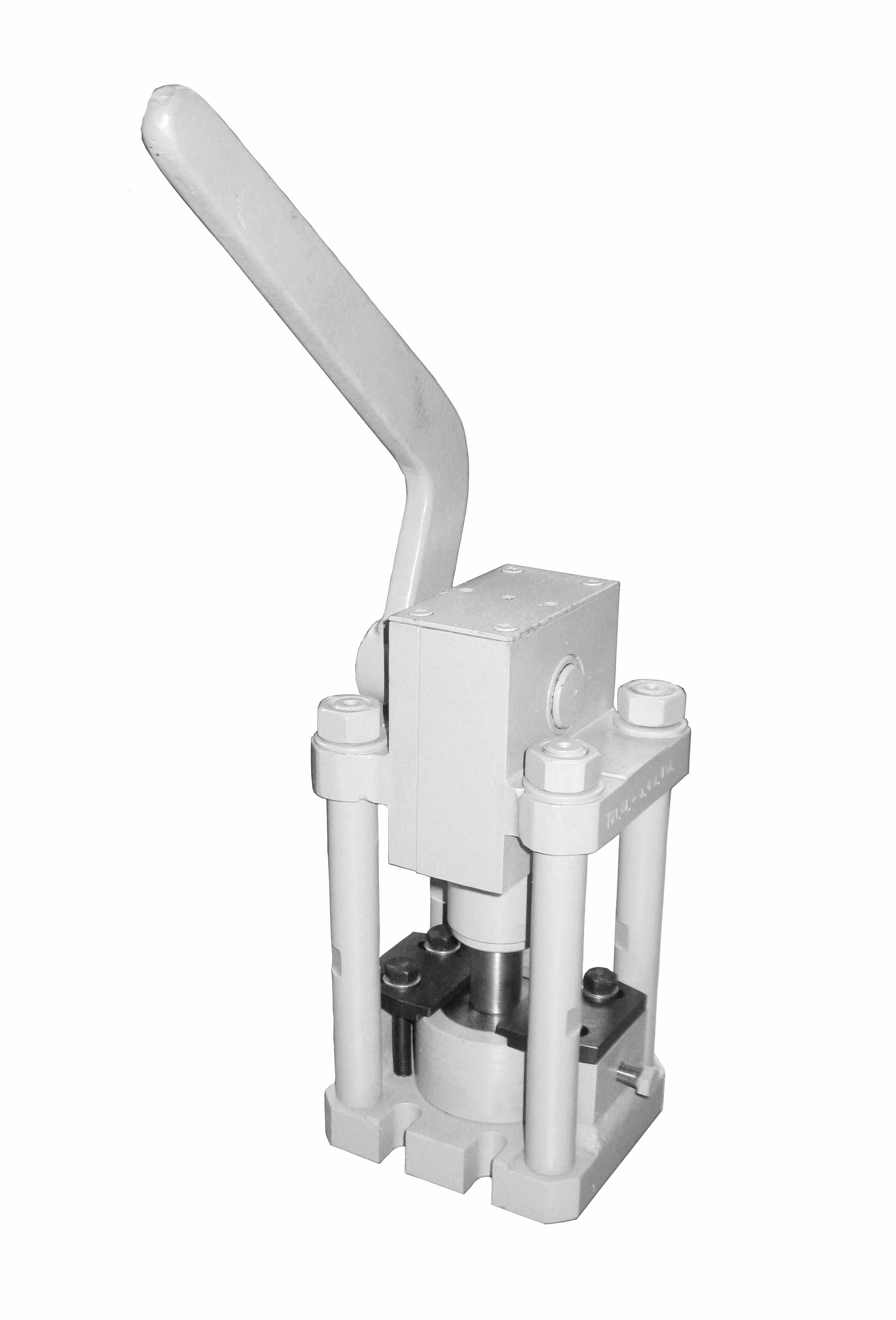

| 16 | Пресс эксцентрико-вый ручной для пробивания бандажной ленты Т01-81-00-00 | Предназначен для пробивки металлической бандажной ленты S от 1…3мм в процессе переоблопачивания дисков роторов турбин | Усилие, кг: 3000,0 Ход пуансона мм: 6 Число ходов в мин: 10÷15 Вес, кг: 11,4 Габаритные размеры, мм: 120х120х240 |  |
| 17 | Пресс для просечки отверстий в бандажной ленте Т01-52-00-00 | Предназначен для пробивки бандажной ленты толщиной S 1……3мм в процессе переоблопачивания роторов турбин | Усилие, кг 6200 Ход пуансона, мм 6 Габаритные размеры, мм 310х190х330 Масса, кг 39,4 |  |

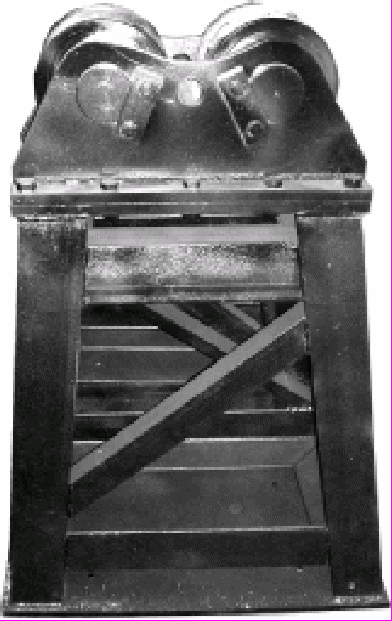

| 18 | Стойки для укладки роторов (без роликов) Г10-00-00 | Предназначены для укладки ротора турбогенератора во время проведения ремонтных работ. При этом ротор укладывается на две стойки. | Максимальная нагрузка кг: 300001 Габариты мм 970х620х10652 Масса кг: 502,52 |  |

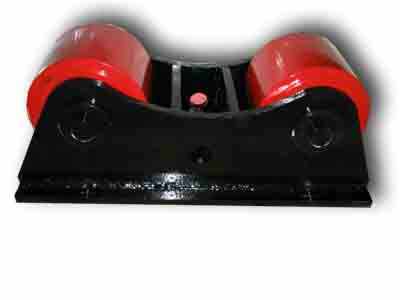

| 19 | Роликовые опоры для укладки роторов Т01-20-00-00 | Применяются при укладке ротора турбины во время проведения ремонтных работ. При этом ротор укладывается на две опоры. | Максимальная нагрузка кг: 30000 Масса кг: 560,7 Габариты мм: 1360×850×480 |  |
| 20 | Ролики универсаль-ные для поворота ротора генератора Г10.00.00 | Предназначены для поворота ротора генератора | Диаметр шейки ротора мм: 300-600 Привод – ручной через редуктор Габариты мм: высота – 1065 Масса кг: 250 Грузоподъемность тн: 23 |  |

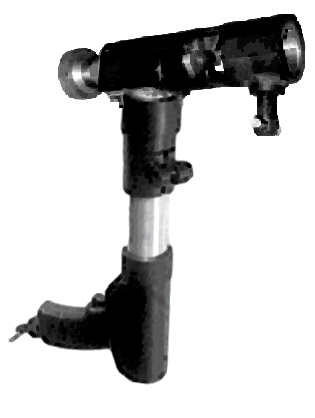

| 21 | Приспособление для оттяжки гребней уплотнений Т-01-114-00-00 | Предназначено для правки и оттяжки гребней уплотнений турбин | Число ударов в мин. не более 650 Привод электрический с числом оборотов об/мин 0 – 650 Мощность, кВт 1,2 Габаритные размеры, мм 460х90х260 Масса, кг не более 5,9 |  |

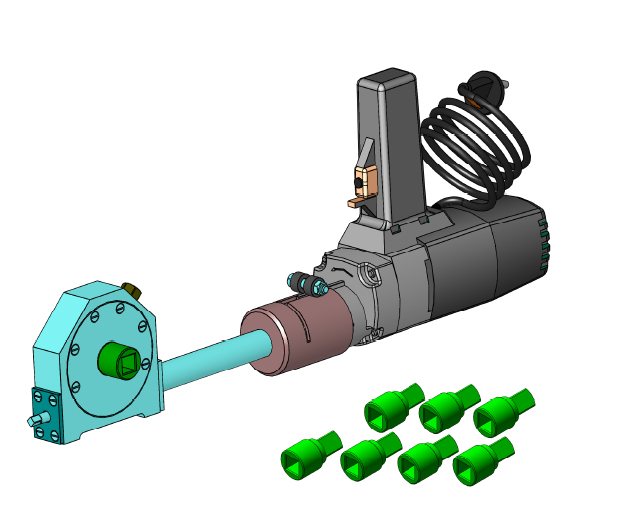

| 22 | Приспособление для вращения развертки Т01-54-00-00 | Предназначено для разворачивания отверстий под заклепки при переоблапачивании ступеней с малым расстоянием между дисками. | Тип привода: электрический Мощность, кВт: 1.2 -Номинальное напряжение, В ~220 Частота тока, Гц 50 Число оборотов привода, об/мин ~650 Число обор. инструмента, об/мин не более 76 Зажим инструмента в ступице: переходником Диаметр разворачивания 11~18 Ход головки по направл. распоркам, мм 30 Комплект переходников: 9;10;.11;12;13 и 14,5 Габаритные размеры, мм 790х 90х260 Масса, кг 9,1 |  | |

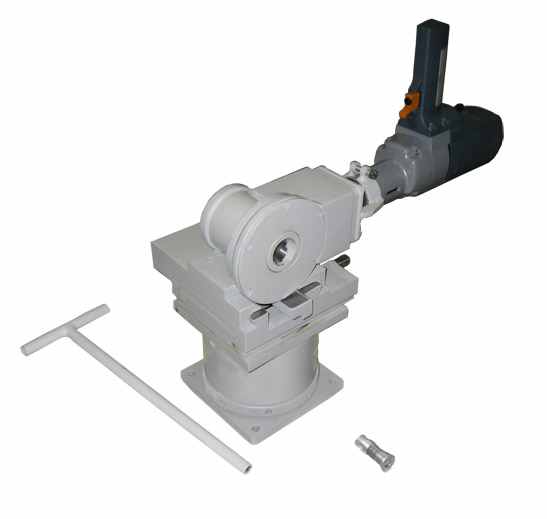

| 23 | Угловое сверлильное приспособление УСП-3Б Т01-41.00.00 | Предназначено для высверливания заклепок из дисков средних ступеней роторов турбин | Привод – электрический Напряжение питания, В ~220 Мощность, Вт 1200 Скорость вращения привода, об/мин 0-650 Скорость вращения сверла, об/мин 0-70 Диаметр сверления, мм 13;15 Вертикальный ход головки, мм 55 Горизонтальный ход, мм 150 Глубина сверления, мм 75 Метод крепления сверла цанговый Габаритные размеры, мм 690х200х610 Масса, кг 54,1 |  | |

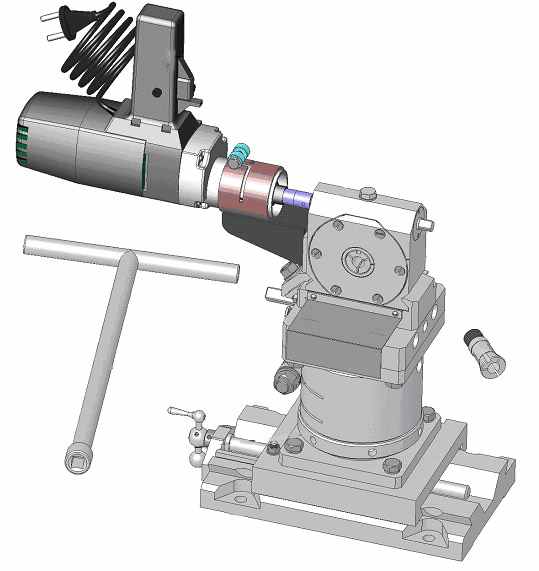

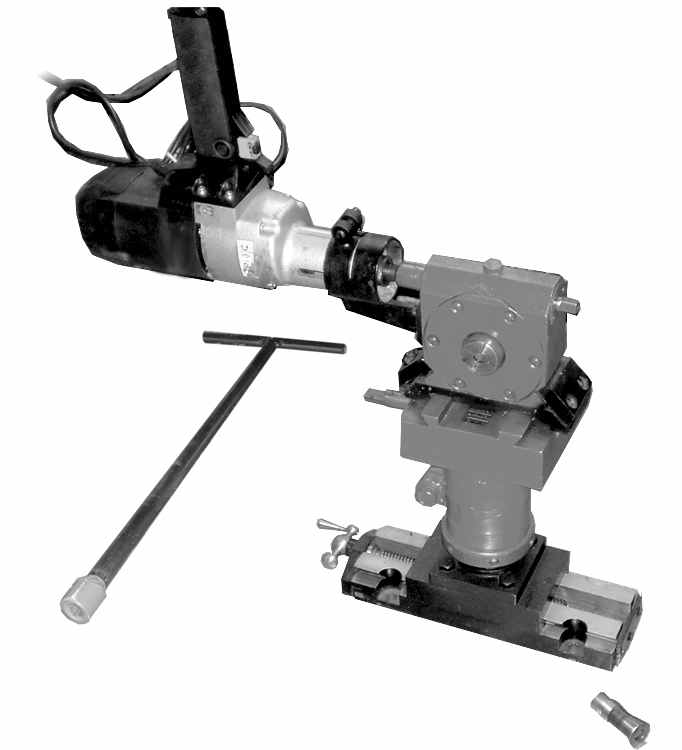

| 24 | Угловое сверлильно-фрезерное приспособ- ление УСФП-2А Т01-01-00 | Предназначено для высверливания заклепок и обработки отверстий под заклепки после установки лопаток на диск ротора турбины | Привод электрический Мощность, кВт 1,2 Напряжение, В ~220 Частота вращения, об/мин 200 Наибольший диаметр сверления, мм 23 Глубина сверления, мм 190 Продольный ход, мм 120 Вертикальный ход, мм 65 Подача Ручная Крепление инструмента Конус Морзе 2 Масса, кг 44,1 Габаритные размеры, мм 540х510х230 |  | |
| 25 | Угловая сверлильная головка В-35 Т01-16-00-00 | Предназначена для высверливания заклепок в замковых лопатках при переоблапачивании ступеней роторов с малым расстоянием между дисками | Тип привода: электрический мощн. кВт 1,2 Номинальное напряжение В: ~220 Частота тока Гц: 50 Число оборотов привода об/мин: 0~ 650 Число обор. инструмента об/мин не более 76 Зажим инструмента в ступице: цанговый Ø сверления мм : от 5 до 12 Ход головки по направл. распоркам мм: 30 Габариты, мм: 550х90х260 Масса, кг: 9,6 |  | |
| 26 | Метчик с регулируемыми гребенками Т24-10-00-00 | Применяется для исправления резьбы в отверстиях корпусных деталей | Диаметр, шаг: 1.М165х4мм; М160х4мм; М160х6мм; 2.М140х4мм; М140х6мм; М120х 4мм; М120х6мм; М115х4мм; 3.М100х4мм; М100х6мм; М90х4мм; 4.М76х4мм; М85х4мм; Масса кг: 6,9÷8,8 |  | |
| 27 | Плашка с регулируемыми гребенками Т24-09-00-00 | Применяется для исправления резьбы при ремонте энергетического оборудования. Вращать специальным ключом. | Диаметр, шаг: 1.М165х4мм; М160х4мм; М160х6мм; 2.М140х4мм; М140х6мм; М120х4мм; М120х6мм 3.М100х4мм; М100х6мм;М90х4мм; 4.М76х4мм; 5.М64х4мм; М60х4мм; М56х4мм Масса кг: 5÷12,6 |  | |
| 28 | Ключ специальный к плашке регулируемой исп. 2.,3.,4 и 5 Т25-20-00-00 | Предназначен для фикса-ции регулируемых плашек и обеспечения необходи-мого усилия нарезания резьбы в процессе испра- влении резьб в корпусных деталях при ремонтах турбогенераторов в условиях электростанции | Тип-Т25-00-00 исп.2 Разм:210х210х295мм Масса кг - 7,12 |  | |
| Тип-Т25-00-00 исп.3 Разм:170х170х235мм Масса кг - 3,56 | | ||||
| Тип-Т25-00-00 исп.4 Разм:125х125х215мм Масса кг - 2,26 | | ||||
| Тип-Т25-00-00 исп.5 Разм:110х110х205мм Масса кг - 1,83 | | ||||

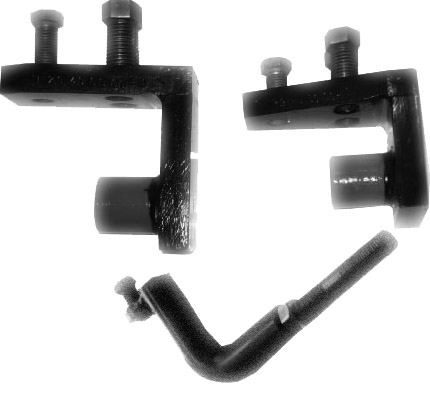

| 29 | Скобы для центровки роторов на полумуфтах Т29-40-00-00 | Предназначены для центровки роторов турбин, при ремонтных и монтажных работах | Т29-40-00-00/3, разм.160х90х25мм вес, кг 0,7 Т29-40-00-00/1, разм.157х70х125мм вес кг 3,15 Т29-40-00-00/2, разм.177х70х130мм вес кг 2,65 : |  | |

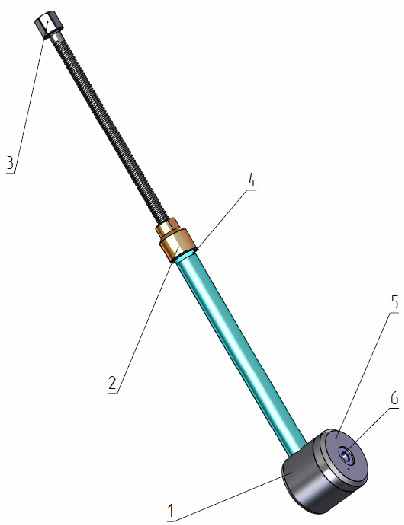

| 30 | Палец для поворота роторов БП-150 | Предназначен для поворота ротора турбины вручную при осуществле-нии его осмотра или ремонта | Масса изделия кг: 1,1 Габариты мм: Ø 50х145 |  | |

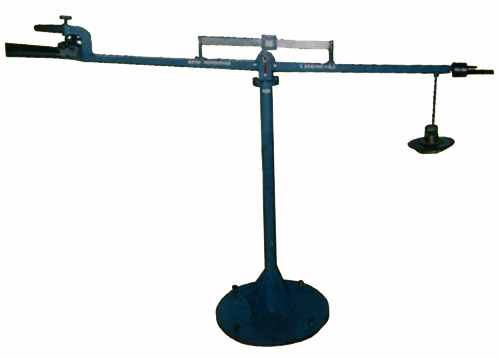

| 31 | Моментные весы Т935-00-00 | Предназначены для контроля веса лопатки турбины при проведении ремонтно-восстановитель- ных работ по переоблопа-чиванию ротора турбины с последующей его балансировкой | Габарит. размеры мм: Ø 500 х1720х1200 Масса кг: 60 |  | |

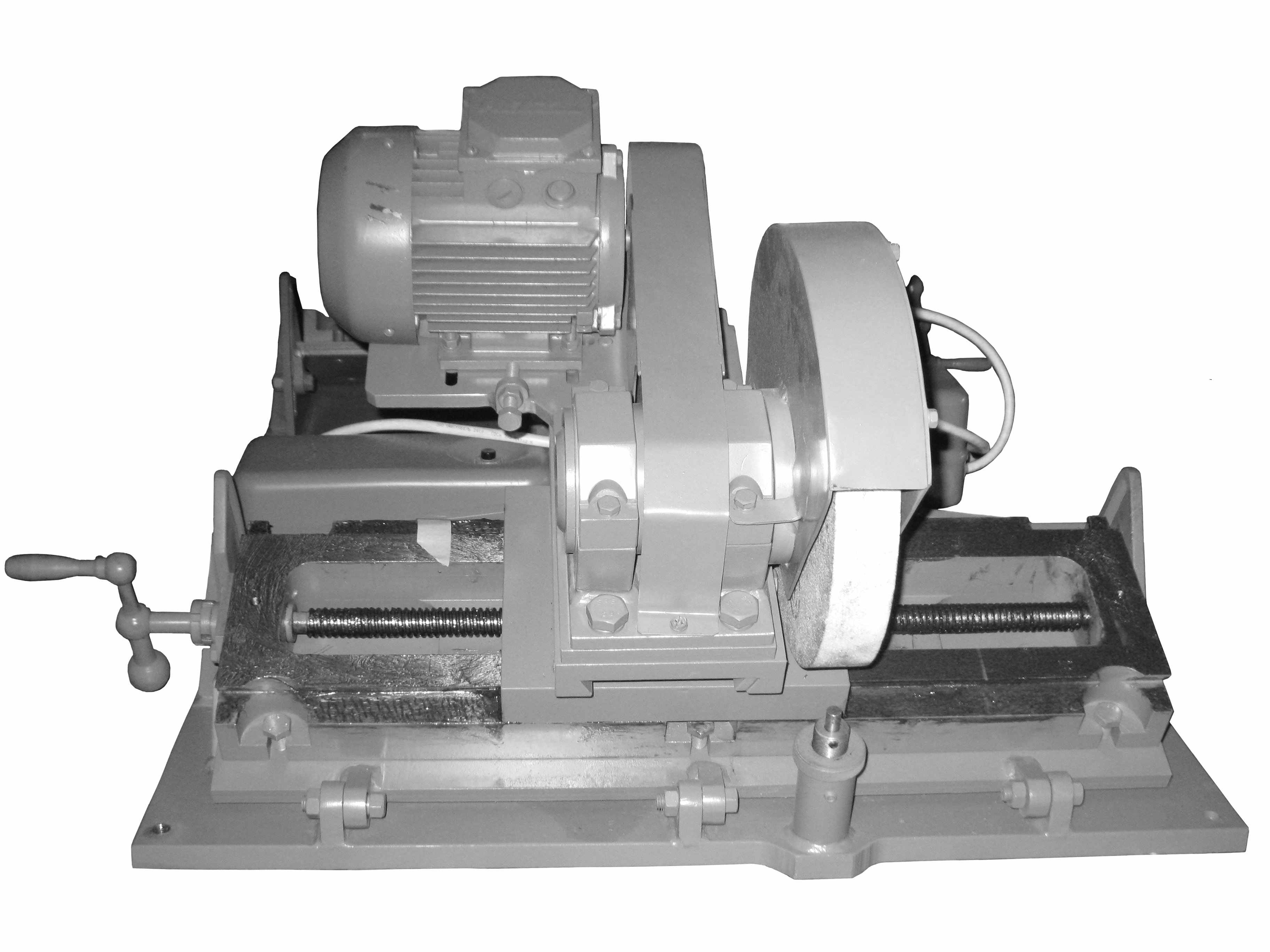

| 32 | Приспособление для шлифовки шеек роторов Т01-86-00-00 | Предназначено для шлифовки шеек и упорных гребней роторов паровых турбин и турбогенераторов в процессе их ремонта. | Привод электродвигатель Частота вращения привода, об/мин. 2830 Мощность, кВт 1,1 Напряжение, В 380 Частота тока, Гц 50 Частота вращен. шлиф. круга, об/мин: 2048 Ход продольного суппорта, мм. 520 Ход поперечного суппорта, мм. 150 Габаритные размеры, мм. 890х670х480 Габаритные размеры подставки, мм 790х550 Масса, кг. 200 – 210 |  | |
| 33 | Угловое сверлильное приспособление УСП-3М (Приспособление для высверливания заклепок ) Т24-107-00-00-01 | Угловое сверлильное приспособление УСП-3М Т24.107.00.00 предназначено для высверливания заклепок средних ступеней дисков турбин. | Привод – электрический Напряжение питания, В ~220 Мощность, Вт 1200 Скорость вращения привода, об/мин 0-650 Скорость вращения сверла, об/мин 0-70 Диаметр сверления, мм 8;13;15 Вертикальный ход головки, мм 55 Горизонтальный ход, мм 150 Глубина сверления, мм 75 Метод крепления сверла цанговый Габаритные размеры, мм 680х200х680 Масса, кг 39,2 |  | |

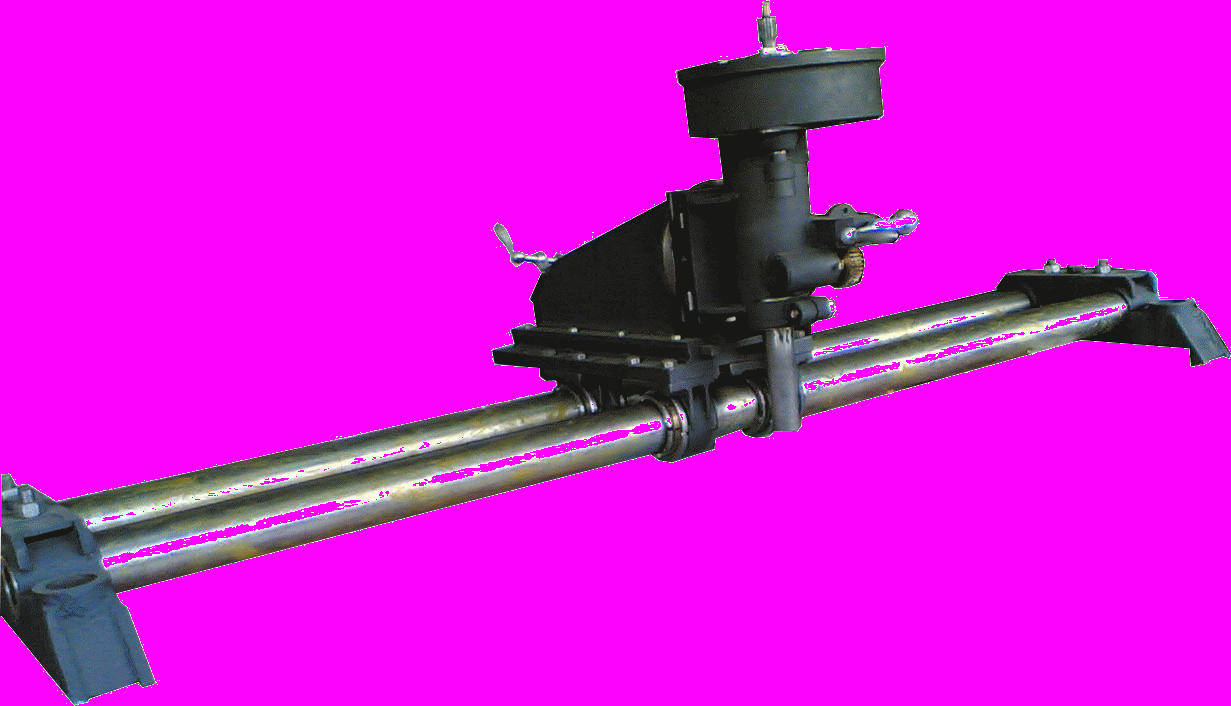

| 34 | Приспособление для фрезеровки канавки под уплотнение на разъемах цилиндров турбин Т-01-62-00-00 | Приспособление предназначено для фрезеровки канавки под уплотнения, на разъеме цилиндра | Число обор. шпинделя об/мин: 1500 Продольный ход мм: 1000 Поперечный ход мм: 200 Вертикальный ход шпинделя мм: 90 Привод – пневматический Число обор. привода об/мин: 4500 Давление в сети кг/см3.: 5 Мощность привода кВт: 2 Масса кг: 52 |  | |
| 35 | Приспособление для фрезеровки заплечиков Т-01-32-00-00А | Приспособление предназначено для фрезеровки заплечиков сегментов уплотнений паровых турбин | Число обор. пневмопривода об/мин: 1350 Число обор. шпинделя об/мин: 450 Крепление инструмента – цанговое Наиб. диаметр фрезы мм: 8 Наиб. радиус обработки мм: 440 Подача – ручная Вертикальный ход мм: 80 Наиб. угол поворота траверсы: 140º Мощность кВт 1 Габаритные размеры, мм 590×430×420 Масса, кг. 65 |  | |
