РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19)
RU
(11)
2288192
(13)
C1



(51)  МПК

C02F9/12   (2006.01)
C02F1/32   (2006.01)
C02F1/78   (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 05.11.2009 - прекратил действие, но может быть восстановлен













(21), (22) Заявка: 2005114762/15, 14.05.2005

(24) Дата начала отсчета срока действия патента:
14.05.2005

(46) Опубликовано: 27.11.2006

(56) Список документов, цитированных в отчете о
поиске: RU 2233249 C1, 27.07.2004. SU 1740323 A1, 15.06.1992. RU 2184706 C1, 10.07.2002. GB 2175779 A, 03.12.1986.

Адрес для переписки:
160035, г.Вологда, ул. Ленина, 15, ВоГТУ, ПИО
(72) Автор(ы):
Лукьянов Василий Иванович (RU),
Тюкин Виктор Николаевич (RU),
Лукьянов Евгений Васильевич (RU)

(73) Патентообладатель(и):
Вологодский государственный технический университет (RU)

(54) УСТРОЙСТВО ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ПРОТОЧНОЙ ВОДЫ

(57) Реферат:

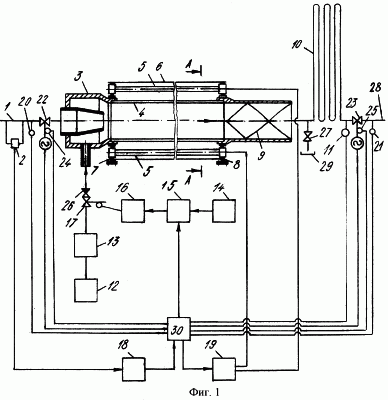

Изобретение относится к устройствам для обеззараживания проточной воды с изменяющейся во времени ее мутностью, содержащей в своем составе преимущественно трудноокисляемые вещества, болезнетворные (патогенные) бактерии, вирусы, и может быть использовано для обработки воды, расходуемой на хозяйственно-питьевые нужды, для обеззараживания биологически очищенных сточных вод при спуске их в водоем и для других подобных целей. Устройство для обеззараживания проточной воды содержит ультрафиолетовый излучатель, отражательный рефлектор, источник технического кислорода, озонатор, струйный аппарат, винтообразную лопасть, вертикально-трубчатую систему, концентратомер растворенного озона в проточной воде, задающее устройство, сравнивающее устройство, следящий привод, вентиль, обратный клапан, кран, электрифицированные задвижки, два датчика давления и блок управления, при этом оно дополнительно содержит мутномер, функциональный преобразователь и коммутатор, причем камера смешения струйного аппарата выполнена из кварцевого стекла, ультрафиолетовый излучатель состоит из отдельных ультрафиолетовых ламп, расположенных аксиально относительно кварцевой камеры смешения струйного аппарата, мутномер установлен на входе струйного аппарата, выход мутномера соединен со входом функционального преобразователя, блок управления соединен с выходом функционального преобразователя и со входом коммутатора, а выход коммутатора соединен с лампами ультрафиолетового излучателя. Технический результат заключается в повышении эффективности обеззараживания проточной воды при изменяющейся во времени ее мутности. 2 ил.
