Пример выполнения задачи № 3

Исходные данные:

делительный диаметр – 100 мм;

ширина зубчатого венца – 40 мм;

модуль – 5 мм;

степень точности – 7-6-5;

вид сопряжения – Д.


ГОСТ 1643-81 устанавливает 12 степеней точности зубчатых колес (от 1-й наиболее точной до 12-й наиболее грубой). Причем каждая степень точности предусматривает 3 вида норм точности:

• нормы кинематической точности;

• нормы плавности;

• нормы контакта зубьев.


Эти три вида норм могут назначаться из разных степеней точности для одного зубчатого колеса.

Независимо от степени точности зубчатых колес устанавливается шесть видов сопряжений: А, В, С, Д, Е, Н.

За основу деления по видам сопряжения принят гарантированный (наименьший) боковой зазор в зубчатой передаче jmin (рис.4).

У заданного зубчатого колеса следующие степени точности:

7 – 6 –5

Степень точности по нормам контакта

Степень точности по нормам плавности

Степень точности по нормам кинематической точности

Д – вид сопряжения.


Для описания точности зубчатой передачи используют более 20 показателей норм точности. В соответствии с ГОСТ 1643-81 непосредственный контроль зубчатых колес и передач по всем показателям не является обязательным. Рациональная система контроля точности изготовления зубчатых колес и передач предусматривает использование комплексов контроля (табл.7).Номер комплекса контроля, в основном, зависит от степени точности зубчатой передачи.


Таблица 7


Возможные сочетания показателей для контроля точности изготовления зубчатых колес и передач

Нормы точности	Нормируемые показатели зубчатых колес в комплексе контроля
	1	2	3	4	5	6	7
Нормы кинематической точности	Fi	FVW Fpk	Fr FVW	Fr Fc	Fi FVW	Fi Fc	Fr
Нормы плавности	fi fzk	fрb и ff или fрb и fpt			fi		fрt
Нормы контакта	Суммарное пятно контакта или Fr или FB
Нормы боковых зазоров	EHS ТН EWmS Twm ECS Т С				EAS EAI		EHS ТН EWmS Twm ECS ТС

*Комплексы контроля 1-4 - для зубчатых колес 3-8 степеней точности,

5 и 6 - для зубчатых колес 5-12 степеней точности,

а комплекс 7 - для зубчатых колес 9 –12 степеней точности.


Наиболее распространенный комплекс контроля № 3 включает следующие показатели:

1. По нормам кинематической точности:


F_r - радиальное биение зубчатого венца;

F_VW – колебание длины общей нормали.

2. По нормам плавности:


f_{в р}– отклонение шага зацепления;

f_f – погрешность профиля зуба.

3. По нормам контакта зубьев:


суммарное пятно контакта.

4. По нормам бокового зазора


E_HS – наименьшее смещение исходного контура;

Т_Н – допуски на смещение исходного контура;

E_WmS – наименьшее отклонение средней длины общей нормали;

T_wm – допуск на среднюю длину общей нормали;

E_CS – наименьшее отклонение толщины зуба;

Т_С – допуск на толщину зуба.


При выполнении курсовой или контрольной работы рекомендуется выбрать комплекс контроля № 3. Численные значения допусков и отклонений вышеперечисленных показателей приведены в ГОСТ 1643-81 «Передачи зубчатые цилиндрические».


Таблица 8


Численные значения параметров для контроля зубчатого колеса

Зубчатое колесо 7-6-5 Д ГОСТ 1643-81 d = 100mm, B = 40mm, m =5 mm
Показатели по нормам кинематической точности (степень точности 7)	Fr = 40 мкм FVW = 22 мкм
Показатели по нормам плавности (степень точности 6)	fрb = +12 мкм ff = 10 мкм
Показатели по нормам контакта (степень точности 5)	Суммарное пятно контакта: по высоте - 55%, по длине – 80%
Показатели по нормам бокового зазора (вид сопряжения Д, степень точности по нормам плавности 6)	EHS = - 54 мкм ТН = 80 мкм EHI = -134 мкм EWmS = (-35) + (-9) = -44 мкм Twm = 40 мкм EWmI = -88 мкм ECS = -40 мкм ТС = 60 мкм E cI = - 100 мкм

Номинальное значение толщины зуба Sc = 1,387 m,


Sc = 1,387 x 5 = 6,935 mm

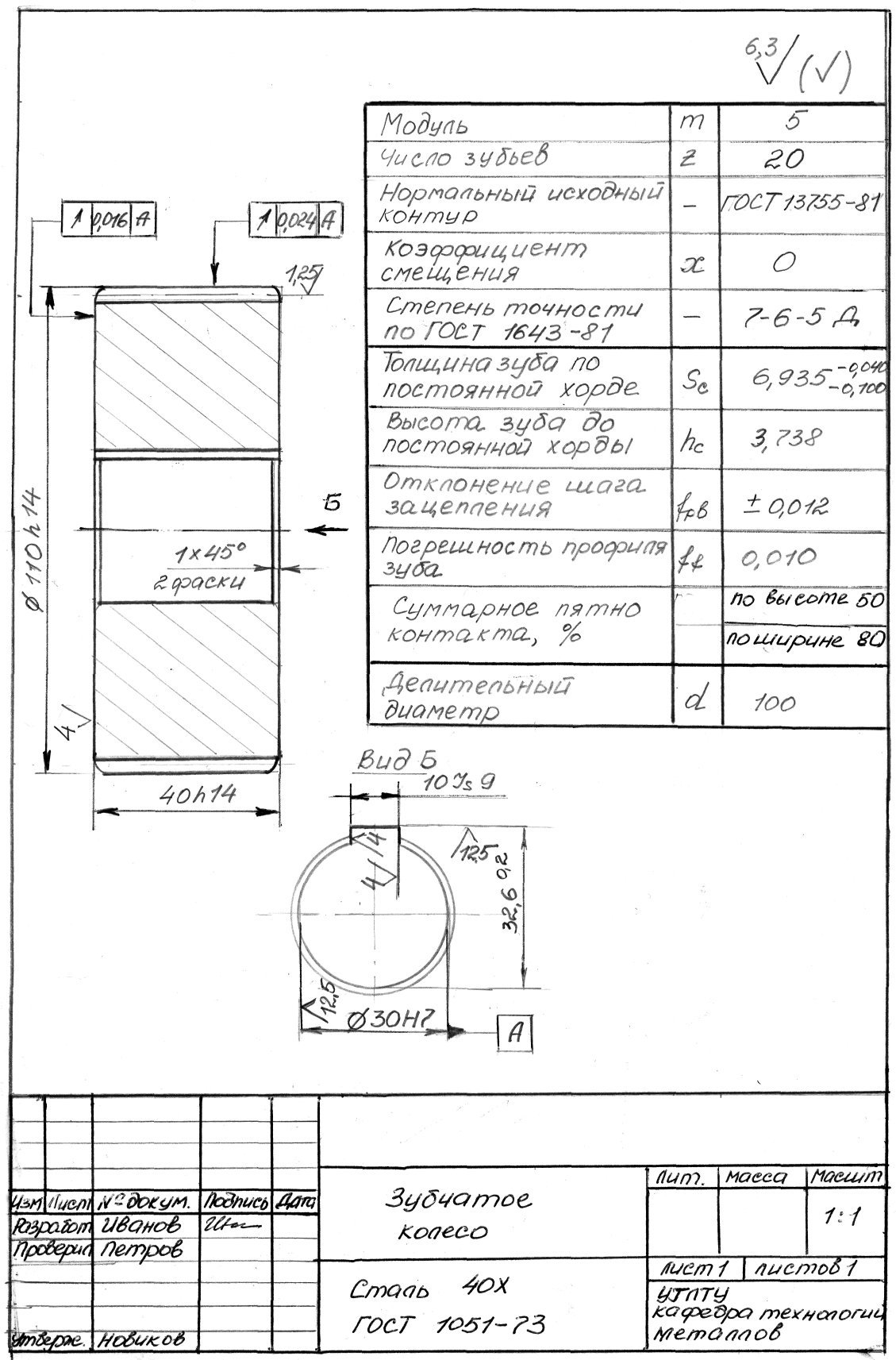

После выбора показателей необходимо выполнить эскиз зубчатого колеса по ГОСТ 2.403-81 (рис.5).

В правом верхнем углу чертежа помещается таблица параметров зубчатого колеса, состоящая из трех частей:

а) основные данные;

б) справочные данные;

в) данные для контроля – чаще все указывают нормы бокового зазора, толщина зуба с соответствующими верхним и нижним отклонениям
