Особенности создания цифрового пространственно-ориентированного электронного архива историко-культурного наследия

Свердловской области.


Алябьев А.А. – генеральный директор Уральского Регионального Производственного центра геоинформации «Уралгеоинформ» ((343) 374-80-03 e-mail: ugi@vimkom.ru)

Лазарева Е.М. – технолог научно-исследовательской лаборатории Уральского Регионального Производственного центра геоинформации «Уралгеоинформ»


Кузнецова Е.В. – начальник отдела мониторинга НПЦ по охране памятников

истории и культуры Свердловской области

Культурно-исторический потенциал региона имеет собственное разнообразие. Культовые памятники русского православия (Верхотурье, Нижняя Синячиха), их архитектурный облик имеют ярко выраженный местный стиль. Памятники архитектуры различных стилей, эпох и назначения украшают такие города как Екатеринбург, Невьянск, Нижний Тагил.

Уральские писаницы являются интереснейшими памятниками изобразительного искусства древнего населения края. Среди археологических памятников особое место занимают торфяниковые стоянки и поселения у озер Шигирское, Шувакиш.

На территории Свердловской области расположены 14 исторических городов и более 3000 памятников истории, архитектуры, стоящих на государственной охране федерального, регионального или местного (муниципального) значения.

Современное состояние сбора и хранения материалов по памятникам историко-культурного наследия (ИКН) характеризуется многообразием документов используемых для создания архивов и учетных документов. Основным носителем информации является бумага. Документы представлены в одном экземпляре. Для сохранности архива на бумажных носителях необходимо проводить ряд дорогостоящих мероприятий. Отсутствует связь архива с картографическим материалом. Для решения проблемы сохранности ценных исторических материалов и эффективного его использования при реставрации, восстановления памятников.

Научно-производственным центром по охране и использованию памятников истории и культуры Свердловской области совместно с Уральским региональным производственным центром геоинформации «Уралгеоинформ» разработана технология создания и ведения регионального электронного архива.

В настоящее время фонд включает в себя несколько десятков тысяч документов (технические и учетные паспорта, исторические справки,, фотографические материалы, данные наземной стереофотограмметрической съемки фасадов и интерьеров памятников).

Для перевода их в электронный вид потребовалось использовать сканеры различных форматов и типов (планшетные, барабанные и стереофотограмметрические), а также цифровые фотокамеры. Обработка отсканированной информации предполагает фильтрацию документов от шумов и помех, сжатие, а при необходимости перевод в векторный вид (оцифровку картографических документов и материалов стереофотограмметрической съемки в различных ГИС-пакетах, распознавание текстов в Abbyy FineReader). Далее проводилась архивация на компакт диски с использованием технологий CD/DVD. Процесс формирования электронного архива завершался переносом информации с графических и векторных образов в базы данных.

Доступ к материалам электронного фонда осуществляется через оперативный электронный архив, хранящий сжатые данные и ссылки к долгосрочному архиву на CD/DVD дисках. Организационно-технологическая структура электронного архива представлена на рисунке 1.

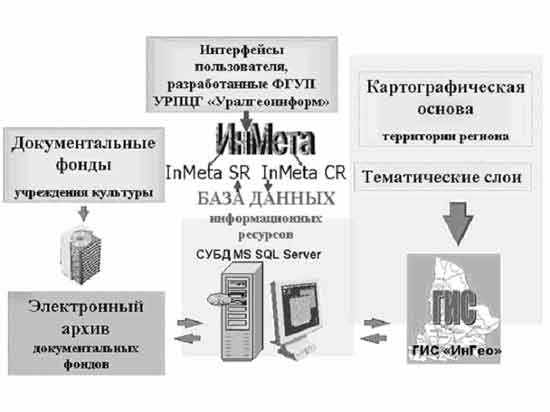

рис.1 Организационно-технологическая структура электронного архива


Связь электронного архива с пространственными данными в геоинформационной оболочке InGEO осуществляется через связующее ядро информационной системы INMETA (разработчик- Центр системных исследований «Интегро», г. Уфа, Россия). Вся система управляется СУБД MS SQL Server. Пользователь, таким образом, получает возможность вести работу как в геоинформационной компоненте системы, так и обрабатывать информацию в обширной базе данных электронного архива. Этим достигается однозначность и не противоречивость информационного и пространственного описания объектов культурного наследия, возможность оперативного визуального отображения, получения и управления данными о памятниках культуры.

Объем электронного архива на текущий момент составляет более 1Гб в виде электронных копий документов, картографического материала и баз данных.

В состав графического блока архива входят:

- Обзорная карта масштаба 1:1000000;

- топографические карты в масштаба 1:200000;

- планы исторических городов в масштабах 1:10000-1:500;

- историко-архитектурные опорные планы и проекты охранных зон;

- временные срезы развития исторических городов;

- тематическая нагрузка, библиотека трехмерных моделей памятников архитектуры и трехмерные карты исторических городов.

Трехмерное моделирование территории выполнялось по цифровым векторизованным картам, обновляемым на цифровых фотограмметрических станциях «Digitals». Визуализация объектов моделирования проводилась в пакете 3D Studio MAX.

На текущий момент созданы объемные модели памятников архитектуры и их элементов, а также исторических городов Верхотурье, Невьянск, центр Екатеринбурга общим объемом более 3Гб. Примеры объемных моделей представлены на рисунках 2,3

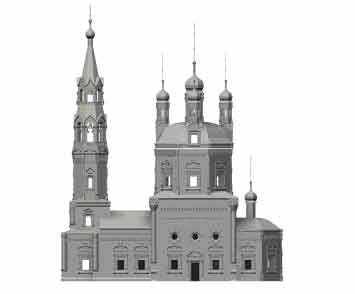

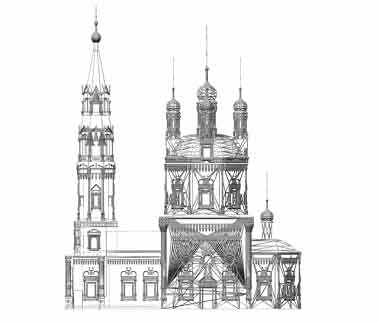

рис.2 План фасада и трехмерная модель Свято-Троицкого собора,

г. Верхотурье






рис. 3 Визуализация облика исторической территории

(город Верхотурье, Свято-Троицкий собор.)


Отдельным блоком в архиве выделены памятники археологии. Распространение памятников археологии вдоль берегов рек по всей территории Уральского региона обусловило выбор масштабных рядов карт, использующихся в их позиционировании – от обзорных (1:1000000 и 1:200000) до планов маршрутной съемки масштаба 1:500. Кром того включена дополнительная графическая информация:

- генплан – детальный план памятника (в масштаба 1:5000, 1:10000),

- ситуационный план (схема расположения памятника) (в масштабе 1:20000 и 1:100000);

- охранные зоны памятника;

- схемы раскопов;

- фтографические материалы (внешнего вида и фото находок);

- стратиграфия (расположение культурных слоев памятника).

Фрагмент обзорной карты расположения памятников археологии на регион представлены на рисунке 4.

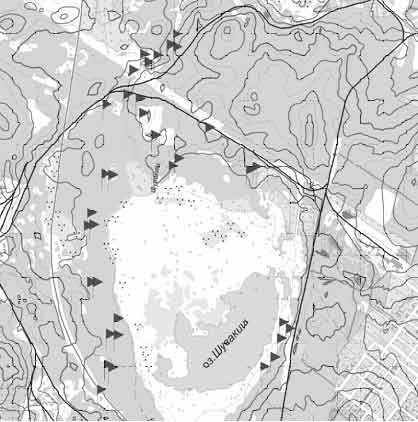

Рис.4 Поселения на оз. Шувакиш, территория г. Екатеринбурга

(на основе картматериала 1:25000)

С использованием современных технологий цифровой фотограмметрии появляется возможность оперативно с необходимыми точностными параметрами смоделировать памятник по материалам наземной фотограмметрической съемки из архива. В связи с этим составляющей частью архива предусмотрена методика хранения снимков наземной фотограмметрии и реализована технология получения по ним необходимых чертежей и обмерных моделей для реставрации и восстановления памятников.
