Основы нейрокомпьютерных технологий

Сазанов В.М.

ОГЛАВЛЕНИЕ

Введение в теорию нейрокопьютнинга.

Простейшая модель нейрона

Человеческий мозг состоит примерно из 100 миллиардов (10¹¹) нейронов, и на один нейрон может приходиться до 10⁴ связей. Кроме того, каждый нейрон сам по себе представляет собой сложную систему. Нейроны соединены между собой чрезвычайно сложным образом. Число нейронов невообразимо велико: если нейроны раздуть до таких размеров, чтобы в наперсток объемом, скажем, в один кубический сантиметр помещалось сто нейронов, то такие наперстки заполнили бы здание шириной 10 м, длиной 10 м и высотой 10 м.


Нейрон - основной элемент нервной системы - клетка через которую происходит передача и преобразование информации.










Синапс на ядре

Синапс

на дендрите Аксон

Ядро




Дендриты

Ядра

следующих клеток




Дендриты




Рис. 1. Пример простейшей нейронной сети


Нервная клетка состоит из тела клетки (называемого также сомой) и отростков: коротких подходящих дендритов и длинного аксона, по которому информация передается от одного нейрона к другому. Область в которой возбуждение от одного нейрона передется к другому называется синапсом или синаптическим переходом.

В соединениях между нейронами участвует либо само тело клетки, либо его тонкие отростки - дендриты. Аксон оканчивается либо небольшим числом ветвей, либо таких ветвей много, и тогда на выходе одного нейрона образуется множество синаптических соединений с другими нейронами. Сходным образом тело одного нейрона может принимать сигналы либо от нескольких, либо от тысяч других нейронов.

Нервные волокна и дендриты можно рассматривать как изолированные проводники, по которым передаются сигналы, характерные для нервной системы - электрические импульсы. Эти электрические, а точнее ионные, сигналы генерируюся в клеточном теле в ответ на активность синаптических входов. В самом синапсе под влиянием поступающего импульса высвобождается особое химическое вещество - медиатор; оно персекает зазор между окончанием аксона и рецепторным участком следующего нейрона и вызывает изменение нормального электрического потенциала данного нейрона; если количество медиатора достаточно велико, изменение электрического потенциала нейрона достигает предела, при превышении которого рождается импульс; затем импульс идет по аксону, пока не достигнет следующего синапсического соединения, где весь процесс повторяется сначала.

Лишь в редких случаях активности в одном синапсе достаточно для появления нового импульса. Как правило нейрон должен получить много импульвов, прежде чем в нем возникнет ответный импульс. Все синапсические соединения делятся на два класса: возбудительные и тормозные. Активность первых увеличивает вероятность отвена нейрона, активность вторых - уменьшает.

Ответ нейрона на активность всех его стнапсов представляет собой как бы результат “химического голосования”: соотношение “голосов” возбудительных и тормозных синапсов на входе нейрона определяет уровень его активности. Частота ответов нейрона в общем случае зависит от частоты и характера стимулов на его синапсах. Но имеются ограничения. Генерация импульса делает нейрон недееспособным в течении 0,001 секунды. То есть максимальная теоретическая частота ответа нейрона равна 1000 импульсам в секунду. Практически она еще ниже от 300 до 800 импульсов в секунду.

Количественные характеристики.

Человеческий мозг состоит примерно из 100 миллиардов (10¹¹) нейронов, и на один нейрон может приходиться до 10⁴ связей. Кроме того, каждый нейрон сам по себе представляет собой сложную систему. Нейроны соединены между собой чрезвычайно сложным образом. Число нейронов невообразимо велико: если нейроны раздуть до таких размеров, чтобы в наперсток объемом, скажем, в один кубический сантиметр помещалось сто нейронов, то такие наперстки заполнили бы здание шириной 10 м, длиной 10 м и высотой 10 м.

Нервная система содержат 10 миллиардов нервных клеток. Зрительная система - 120 миллионов клеток первого уровня и 800 тысяч второго. Для сравнения процессор PENTIUM II - 7,5 миллионов транзисторов.

Вычислительная модель нейрона

В основу архитектуры современных нейрочипов положен метод выполнения базовых операций с помощью операционного узла, представляющего однородную вычислительную среду, которая одновременно позволяет проводить операции над синапсами и весами произвольной разрядности.

Взвешивание и сложение синапсов является наиболее сложной операцией и требует значительных аппаратурных и временных затрат. Поэтому на реализацию данной операции ориентирован операционный узел нейрочипа, структурная организация которого позволяет выполнять вызвешивание и сложение синапсов методом параллельного умножения на весовые коэффициенты.


U₁

W₁₁ Y₁ Z ₁

X₁

W_M1


…

U_M

W_1N Y_M Zм

W_MN

X_MN


Каждый слой нейросети выполняет следующую функцию:

Z_i = f(Y_i) = f{U_i + SUM X_jW_ij}, i = 1, ..., M; j = 1, ..., N

где Zi - выходной сигнал i-го нейрона (I- нейрон), f - функция активации, Yi - сумма взвешенных входов i-го нейрона, Ui - смещение i-го нейрона, Xj - j-й входной сигнал слоя (j-й синапс), Wij - весовой коэффициент j-го входа i-го нейрона, M - количество нейронов в слое, N - количество входных сигналов слоя.

Простейшие функции активации - пороговая и ограничения.

Пороговая Ограничения

Z Z







Y




звешивание и сложение синапсов является наиболее сложной операцией и требует значительных аппаратурных и временных затрат. Поэтому на реализацию данной операции ориентирован операционный узел нейрочипа, структурная организация которого позволяет выполнять вызвешивание и сложение синапсов методом параллельного умножения на весовые коэффициенты.


Операционный узел за один такт осуществляет взвешивание нескольких синапсов и вычисление их сумм одновременно для нескольких нейронов, то есть за один такт ОУ реализует функции фрагмента нейросети, включающего в себя несколько синапсов и несколько нейронов.


U₁

W₁₁

X₁ Y₁

W₂₁


W₁₂


X2

W₂₂ U₂

Y₂




W₁₃

X₃

W₂₃


Работа операционного узла иллюстируется на примере реализации фрагмента слоя нейросети, включающего 2 нейрона и 3 синапса.

В приведенном примере операнды имеют следующие разрядности:

X1=3, X2=4, X3=5;

W11=5, W12=4, W13=3, W21=4, W22=3, W23=2;

U1=10, U2=9,

Y1=10, Y2=9.

Суммарная разрядность входов n=12, выходов m=19.

Нейроалгоритмы распознавания образов

<Косяков Ю.Б. Мой мозг.>

С точки зрения распознавания образов любую внешнюю ситуацию – зрительный или звуковой образ-сигнал возможно представить как одномерный массив факторов, которые мы обозначим как b₁, b₂, b₃, …, b_n. Нейросистема принятия решения должна преобразовать эти внешние факторы в некоторое решение о принадлежности внешней ситуации к некоторому классу, каждому из которых возможно поставить во взаимно-однозначное отношение некоторое число, назовем его S. Естественно также предположить, что внешние факторы по разному влияют на конечное решение S, что математически возможно отразить через коэффициенты влияния, или весовые коэффицициенты c_i.

Одной из самых простых и возможных в природе моделей, а в «природе нет принципа более привлекательного чем принцип простоты», формирования сигнала управления S, будет сумма произведениний b_i c_i , то есть:


S = b₁c₁ + b₂c₂ + … + b_nc_n =  b_i c_i

Обучение нейрона – механизм синаптической передачи с памятью

«Чем активнее «работал» нейрон раньше –
тем эффективнее осуществляется передача сигнала в дальнейшем».

Самое интересное с точки зрения передачи сигнала и самообучения нейрона происходит на уровне электрохимических процессов синаптической щели.

В передаче нервного сигнала участвуют:

- пре- и пост-синаптическая мембрана с ионными каналами;

- ионы кальция, как переносчики электрического сигнала;

- синапотические пузырки, выделяюшие так называемые нейромедиаторы.


Синаптическая передача осуществляется в межсинаптическом пространстве следующим образом.

СИСТЕМЫ РАСПОЗНАВАНИЯ ОБРАЗОВ

Классификация форм представления изображениний

Исходное








Функциональное

представление




Матричное







Дискретизация Выделение
особенностей





Множественное Признаковое
представление представление







Структурное
представление







РАСПОЗНАВАНИЕ


Функциональное представление - яркость задается функцией f(x,y) координат пиксела изображения

Так как координаты могут быть только целочисленными. функция яркости является сеточной.

Матричное представление

В матричном представлении выделение объекта производится с помощью подчеркивания перпадов яркости на исходном изображении, что достигается простанственным дифференцированием. Дифференцирование заключается в вычислении модуля градиента яркости на матричном представлении.

Множественное представление - Объект задается не функцией яркости, а некоторым множеством на плоскости ( например подграфиком этой функции или объединением точек одного цвета.

При множественном представлении на изображении присутствуют только объект и фон, отличающиеся цветом, то есть первая задача - улучшение качества изображения решена- и остается только решить задачу отделения объекта от фона и его распознавание. Тогда можно рассмативать объект как множество на проскости, существенно уменьшив размерность задачи.

Получить искомое множество можно пороговым разделением тоновой картинки, превратив ее в двоичную, или путем объединения отдельных точек, полученных в результате выделения краев.

Главная идея заключается в исследовании изучаемого объекта путем сравнения с элементарными фигурами - круг, квадрат, шестиугольник - обладающими известными свойствами. Это позволяет добится инвариантности относительно сдвига и изменения масштаба.

Дальнейшая обработка осуществляется путем получения набора числовых характеристик выделенного объекта, что означает переход к признаковому представлению.

Признаковое - непосредственно по исходному изображению формируется вектор признаков и после этого начинается обработка.

Признаковое представление формируется на основе описанных выше представлений путем вычисления некоторых характеристик объекта, составляющих вектор признаков, который и используется в дальнейшем при работе с изображением.

Простейший способ получения такого вектора - последовательная запись в него строк (или столбцов) матрицы яркостей, однако такой способ малоэффективен. Возможно также вычисление геометрических, топологических или характеристик другой природы.

В состав геометрических признаков можно включить:

- площадь, периметр, эксценриситет;

- отношения площади объекта и квадрата периметра;

- отношение объекта и его выпуклой оболочки.

К топологическим признакам относятся:

- число связных компонентов;

- число “дыр”.

Примером иных признаков могут служить следующие пары: локальные минимум-максимум, среднее значение - среднеквадратичное отклонение, собственные значения характаристической матрицы.

После получения вектора признаков приступают непосредственно к распознаванию, проводя в получившемся многомерном пространстве векторов разделяющие поверхности.


Структурное - изображение представлено многоуровневой структурой ( графом, деревом )

Основная особенность структурного представления состоит в том, что изображение описывается не одним признаком - матрицей, функцией, вектором - а специальной структурой, в которую могут входить как составные части и указанные признаки.

Например, путем объединения матриц яркости одного изображения, но разных масштабов можно получить так называемое мультразрешение.

На основе выделенных прямых и точек их пересечения строится граф отношений между ними, позволяющий объединять элементы в многоугольгики и и таким образом определять на изображении объекты, созданные человеком.

Система признакового распознавания “ПАНДЕМОНИУМ” Селфиджа.

Система “Пандемониум” была предложена Селфиджем 40 лет назад и является примером анализа признаков для распознавания символов алфавита.

Система состоит из последовательности “демонов” - понятия введенного Максвеллом для обозначения неизвестного механизма, выполняющего какую-либо активную функцию.

Демоны узнавания изображения регистрируют первичное изображение. Второй отряд “демонов” выделяют признаки - определенного типа линию, или угол, кривую, особые контуры. За реакциями этих демонов следят “демоны” опознавания. Каждый “демон опознавания” отвечает за распознавание одного образа - буквы А один, В - другой. “Демон буквы А” старается отыскать в образе признаки, свойственные букве А. Обнаружив признак - демон начинает кричать, чем больше признаков - тем громче кричит. Наконец, “демон принятия решения” прислушивается к хаосу криков и выбирает того, кто кричит громче всех, делая вывод, что именно соответствующий этому демону образ и поступил извне в качестве сигнала.


Фрагмент таблицы признаков распознавания

	Верт. линии	Гориз. линии	Косые линии	Прям. углы	Остр. углы	Замкн. кривые	Незамк. кривые
A		1	2		3
B	1	3		4
C							1
D	1	2		2			1
E	1	3		4
F	1	2		3
G	1	1		1			1
H	2	1		4

СИСТЕМА РАСПОЗНАВАНИЯ АВТОМОБИЛЬНЫХ НОМЕРОВ

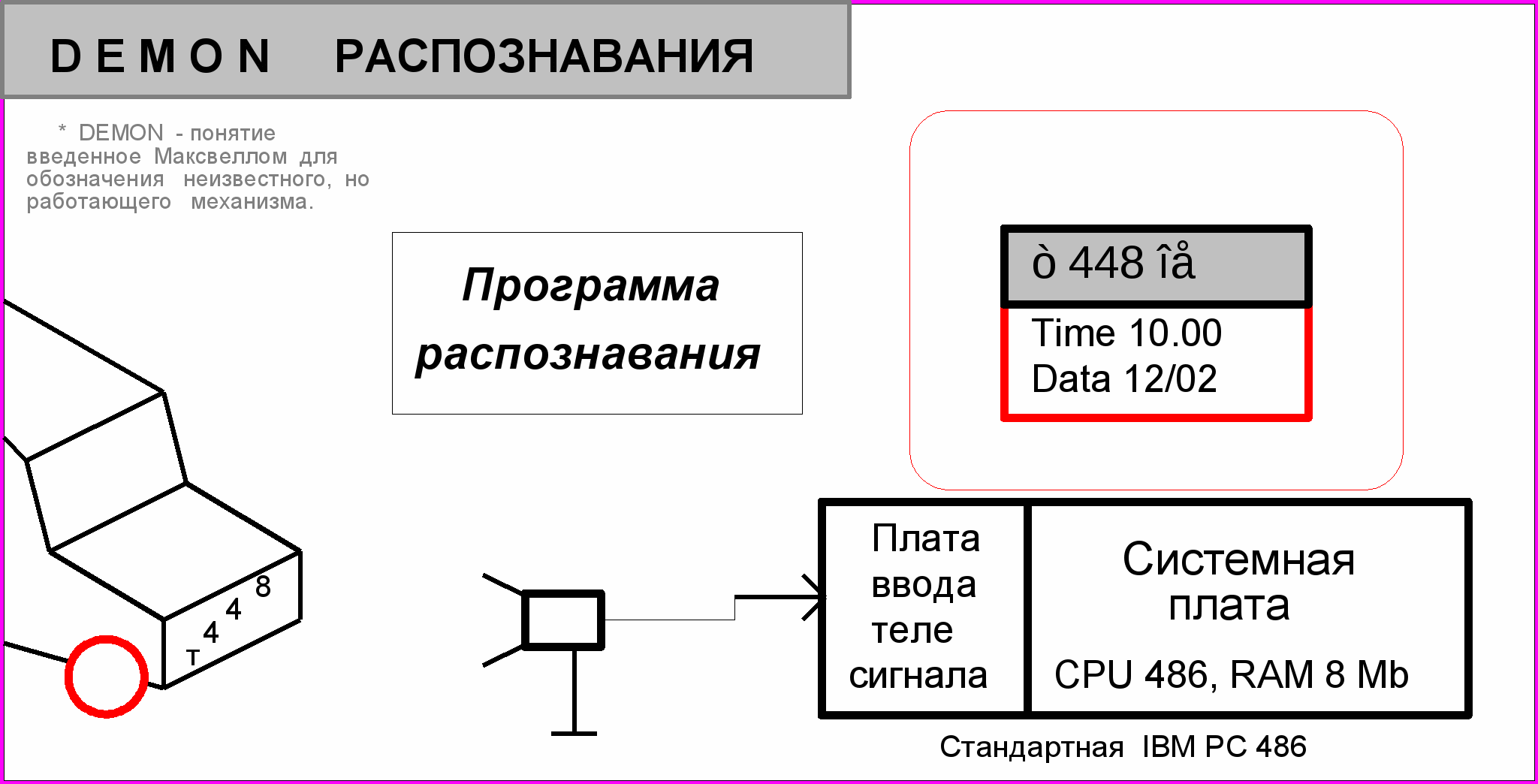

Стандартная IBM PC 586, с платой ввода телесигнала оснащена телевизионной камерой с разрешением 750 x 580 точек и решает за 0,3 сек задачу идентификации номеров движущихся автомобилей.

Технические характеристики

• стандартные аппаратные и системные программные компоненты;

• режим реального времени с циклом обработки - 0,3 сек. (скорости до 200 км/час);

• простота сопряжения с базами данных.


СТОИМОСТЬ СИСТЕМЫ

I. Программа распознавания

k n o w - h o w - 3 000 $

II. Аппаратная часть - 2 500 $

Станд. IBM PC 486/100

Плата ввода телесигнала

Видеокамера SSC-M370 CE

III. Услуги - 2 000 $

Пусконаладка, обучение

программная адаптация

ИТОГО - от 3 000 до 7 500 $

Возможности системы

* К о н т р о л ь *


* У п р а в л е н и е *


* А в т о м а т и з а ц и я *


ОБЛАСТИ ПРИМЕНЕНИЯ


- АВТОТРАНСПОРТ -


- КРУПНЫЕ АВТОХОЗЯЙСТВА -


- КОНТЕЙНЕРНЫЕ ТЕРМИНАЛЫ -


- ЖЕЛЕЗНЫЕ ДОРОГИ -


- АЭРОПОРТЫ -


ПРИМЕРЫ


1. Система автоматического контроля

автотранспорта для Г А И.

2. Контроль и диспетчеризация

в крупных автохозяйствах, охраняемых автостоянках, контейнерных терминалах.


3. Управление воротами, шлакбаумами.


РЕАЛИЗОВАННЫЕ СИСТЕМЫ


Базовый образец подсистемы идентификации установлен в Управлении ГАИ ГУВД г. Москвы и


обеспечивает контроль по базам данных

“Угон”, “Задержание“, “Наблюдение”

Разработчик системы

Научно - производственный центр “ ИНЭУМ - МИК ” создан в 1991 году на базе ведущего системного отдела Института Электронных Управляющих Машин,

головной организации РФ в области создания и внедрения вычислительных машин СМ ЭВМ.


При разработке системы использован опыт НПЦ “ИНЭУМ - МИК” по созданию ”больших” систем.


К разработке привлекались организации, имеющие опыт создания охранных систем, в том числе

АО “Луис”, АО “Мегапиксел”, АО “Гольфстим”.


Основное финансирование разработки

АО “ РИКА ИНЖИНИРИНГ ”

Khow - Now

Нейропрограммный принцип построения телевизионно - компьютерной системы идентификации номеров движущихся объектов (автомобилей, ж/д вагонов), в к л ю ч а ю щ и й фиксацию объекта в зоне контроля, алгоритмы выделения зоны номера на телевизионном изображении, сигнальную и семантическую фильтрацию, распознавание номерного знака.

Уникальная видео-компьютерная система идентификации
номеров автомобилей “КОБРА”

КЛЮЧЕВЫЕ СЛОВА:-распознавание образов, мультимедийные технологии, нейросетые принципы, аппаратно - программный комплекс, алгоритмы распознавания

АННОТАЦИЯ - Рассматривается видеокомпьютерная система идентификации номеров движущихся автомобилей, построенная на основе стандартной IBM PC , оснащенной платой ввода телесигнала и видеокамерой. Освещены нейропрограммные принципы построения алгоритмов распознавания номерного знака, обсуждены перспективные области применения.


Рассматриваемый в статье аппаратно-программный комплекс принадлежит к классу активно развивающихся перспективных мультимедейных компьютерных технологий. Компьютеры, прочно захватив в деловой сфере область текстовой обработки (подготовки документации и выполнение учетных бухгалтерских функций), “играючи” начинают находить практическое применение и в более интеллектуальных человеческих делах, ранее не доступных компьютеру, как распознавание текстовой информации. Читатель наверняка слышал, а может быть и применял системы распознавания текста, считанного с помощью сканера, такие как FINE READER или GENUEFORM.


В добрые старые времена во многих отраслях велись работы по распознаванию текстовой информации, считанной с помощью телекамеры. Однако, доведенных до практического использования образцов наблюдать не приходилось. По-видимому, чего то из 3-х принципов теории технического прогресса нехватило (непротиворечивость идеи, потребность - социальный заказ, уровень технологии).


В предлагаемой системе удалось совместить потребность в автоматическом распознавании номеров, существующую во многих отраслях, с уровнем развития компьютерной и телевизионной техники и использовать теоретические основы распознавания образов.

Структура системы

Система распознавания построена на основе стандартной персональной ЭВМ класса IBM PC с платой ввода телесигнала, оснащена телевизионной камерой с разрешением 750 на 580 точек и с помощью программы распознавания решает за 0,3 сек задачу идентификации номеров движущихся автомобилей.




Требования к аппаратным компонентам компьютерной части системы не слишком высоки: это не дорогая последняя модель престижного Pentium 200. Хватает производительности простого системного блока с 486 микропроцессором и тактовой частотой 100 Мгц и оперативной памятью не менее 8 Мбайт. Используемая операционная система - Windows.


Компьютер оснащен доступной платой ввода телесигнала - на компьютерной языке называемой платой перехвата видеоизображения (если еще мудрее - видеограбер).

Требования к телевизионной камере также отвечают милому каждому инженеру принципу стандартности - используется недорогая видеокамера фирмы SONY марки SSC-M 370 CE.

Стоимость аппаратной части системы - порядка 2 500 долларов.

Основные научные и технические достижения - KHOW-HOW заключены в программе распознавания. При построении программы распознавания использованы нейроподобные алгоритмы.

Алгоритмы распознавания

Собственно программа распознавания состоит из подсистемы фиксации момента пересечения зоны контроля, подсистемы выделения зоны номера, подсистем сигнальной и семантической фильтрации, распознавания номерного знака.

При разработке подсистемы фиксации момента пересечения зоны использовались принципы и алгоритмы обработки изображений, реализованные НПП “Мегапиксел” в системе MegaSence, предназначенной для охраны объектов от несанционированного доступа.

Используя программные модули из состава программной системы MegaVisionLib, подсистема осуществляет сравнение двух последовательных полукадров телевизионной развертки. Если в контролируемой зоне участка дороги отличия в изображении двух полукадров интегрально превышают уровень, определенный подавителями шумов, то вырабатывается сигнал нарушения зоны контроля.

Алгоритм поиска зоны номера построен на выделении в заданной части изображения определенной структуры скоплений вертикальных и горизонтальных линий, параметры которых коррелированы со средними размерами знаков (букв/цифр) при общем соотношении длины /ширины зоны, соответствующим параметрам передних номерных знаков автомобиля.

Программно реализованные алгоритмы используют процедуры свертки и клеточной логики, которые были разработаны при построения аппаратного видеопроцессора MorphoLogic - 2 фирмы “Мегапиксел”.


В подсистеме сигнальной и семантической фильтрации локальная зона номера увеличивается в несколько раз с использованием Гауссовой интерполяции и подвергается бинаризации с использованием клеточной логики. Из библиотеки NeuroVision-Soft и NeuroVision-Lib используются программы и модули, реализующие подавление/усиление отдельных элементов с учетом их возможной принадлежности к фрагментам элементов номерного знака. На выходе подсистемы - бинарный файл номерного знака.

Подсистема распознавания номерного знака настроена на узнавание только ограниченного количества типов номеров, определенных действующим ГОСТ”ом и по окончании работы вызывает программу обслуживания базы данных и передает ей узнанный номер и оценку надежности .

При работе алгоритмов распознавания в первую очередь производиться обнаружение связных объектов - возможных символов.

После процедур улучшения изображения анализируется наличие характерных признаков - наличие и отсутствие углов, узлов и концов.

Список таких признаков - “кортеж” символа - позволяет причислить символ к одному из числа возможных символов номерного знака.


В настоящий момент программно-технический комплекс идентификации номеров, установленный в Управлении ГАИ ГУВД г. Москвы успешно прошел цикл испытаний в реальных условиях Садового кольца. Планируется до конца 1997 года установка 2-х образцов на кольцевой автомобильной дороге.

Возможности системы позволяют вести оперативный контроль за перемещением через пункты видеонаблюдения, проверку по специализированным базам данных на угон, закрывать въезд в определенные зоны города.


Система идентификации номеров автомобилей может найти применение в крупных автохозяйствах для выполнения функций диспетчеризации и учета, крупных охраняемых стоянках для автоматического управления воротами, автоматических автомобильных весах, после некоторой доработки может быть использована на контейнерных терминалах и для распознавания номеров железнодорожных вагонов.


В основу архитектуры нейрочипа положен метод выполнения базовых операций с помощью операционного узла, представляющего однородную вычислительную среду, которая одновременно позволяет проводить операции над синапсами и весами произвольной разрядности ( от 1 до 64).

НЕЙРОПРОЦЕССОР NM6403

NM 6403 представляет собой высокопроизводительный микропроцессор со статической суперскалярной архитектурой.

В его состав входят устройства управления, вычисления адреса и обработки скаляров, а также узел для поддержки операций над векторами с элементами переменной разрядности. Кроме этого, имеются два идентичных программируемых интерфейса для работы с внешней памятью различного типа, а также два коммуникационных порта, аппаратно совместимых с портами TMS320C4x, для возможности построения многопроцессорных систем.

Основные характеристики

• тактовая частота - 50 Мгц

• число эквивалентных вентилей - 115 000

• технология - 0,5 мкм

• корпус - 256BGA

• напряжение питания - 3,0 -3,6 В

• адресное пространство - 15 Гбайт

• формат скалярных и векторных данных:

• 32-разрядные скалярные данные

• вектора с элементами переменной разрядности от 1 до 64, упакованныве в 64 разрядные блоки данных;

• аппаратная поддержка операций умножения вектора на матрицу или матрицы на матрицу;

• два устройства генерации адресов данных;

• регистры:

• восемь 32-разрядных регистров общего назначения,

• восемь 32-разрядных адресных регистров,

• три блока внутренней памяти по 32 * 64 разряда,

• специальные регистры управления и состояния;

• команды нейропроцессора 32-х и 64-х разрядные
  (одна команда задает две операции);

• два 64-х разрядных программируемых интерфейса для работы с любым типом внешней памяти;

• два скоростных байтовых коммуникационных порта ввода/вывода, аппаратно совместимых с TMS320C4x.


Применение

• акселераторы для PC и рабочих станций;

• эмуляция нейронных сетей,

• цифровая обработка сигналов,

• аппаратная поддержка
  векторно-матричных операций;

• основной блок для построения
  больших суперскалярных вычислительных систем и реализация нейросетевых технологий.


Производительность

• скалярные операции:

• 50 MIPS,

• 200 MOPS для 32-х разрядных данных;

• векторные операции:

• 1 200 000 000 умножений и сложений в секунду ( при перемножении матриц с 8 разрядными элементами);

• внешний интерфейс:

• пропускная способность каждого 64-х разрядного интерфейса с внешней памятью - до 400 Мбайт/сек,

• темп обмена по каждому коммуникационному порту ввода/вывода - до 20 Мбайт/сек.


Структура нейропроцессора

Нейропроцессор предназначен для обработки 32-х разрядных скалярных данных и данных программируемой разрядности, упакованных в 64-х разрядные слова, которые в дальнейшем будут называться векторами упакованных данных.


В состав нейрочипа входят:

- VP - Векторный процессор - предназначен для реализации базовых операций в нейросетях над массивами данных, представленных в виде векторов с элементами, которые могут иметь переменную разрядность.

- SP - Скалярный процессор - предназначен для вычисления адресов команд, управления их выборкой, вычисления адресов операндов и весовых коэффициентов при работе нейрочипа с памятью, а также для поддержки скалярных операций над данными.

- MUX - два идентичных программируемых интерфейса с локальной и глобальной шинами - предназначены для работы с двумя внешними памятями (SRAM DRAM) по 64-разрядным шинам данных.

- DMA - прямой доступ к памяти - два коммуникационных порта с сопроцессорами прямого доступа в память - предназначены для поддержки доступа в память по двунаправленным байтовым линкам (Link1 Link2) через коммуникационные порты на фоне вычислений.

- Control unit - устройство управления и арбитраж использования внешней памяти.


Нейрочип использует следующие внутренние шины:

- Instruction bus - 32-разрядную шину команд;

- Instruction address bus - 32 разрядную шину адреса команд;

- Data bus1,2 - 64-разрядные шины данных обеспечивающие возможность одновременной работы с операндами и подкачку весовых коэффициентов в векторный процессор;

- DMA bus - 64-разрядную шину прямого доступа в память


- DMA address bus - 32-разрядную шину адреса прямого доступа в память.


Система команд. Нейрочип работает с командами фиксированной длины по 32 разряда, которые можно разделить на 4 группы: команды скалярного процессора по обработке операндов, команды векторного процессора, команды управления и команды пересылки.


Структурная схема нейропроцессора NM6403 представлена на рис. 3-1.


Основными узлами нейропроцессора являются:

• RISC CORE - центральный процессорный узел, предназначенный для выполнения операций сдвига и арифметико-логических операций над 32-х разрядными скалярными данными, формирования 32-х разрядных адресов команд и данных при обращении к внешней памяти и выполнения всех основных функций по управлению работой нейропроцессора.

• VCP - векторных процессор, предназначенный для выполнения арифметических и логических операций над 64-х разрядными длинными программируемой разрядности.

• LMI и GMI - два одинаковых блока программируемого интерфейса с локальной и глобальной 64-х разрядными внешними шинами.

• CPO и CP1 - два идентичных коммуникационных порта


CPO VCP CP1





G L

M M

I I





RISC

CORE

RISC - ядро

Блок схема RISC - ядра представлена на рис. 3-2.

В состав входят следующие устройства:

• RALU -

• DAG1 DAG2 -

• PROGRAM SEQUENCER

• CONTROL UNIT


Для пересылки между блоками имеются шины:

• шины первого и второго операндов AU1,

• шина результата арифметико-логической операции или операции сдвига

• шины первого и второго операндов AU2,

• входная шина счетчика команд PC


Рис. 3-2. Структурная схема RISC ядра нейропроцессора

Источники, литература, контакты

Литература

1. Галушкин А.И.



2. Косяков Ю.Б.
   Мой мозг. Строение, принципы работы, моделирование.
   М.: СИНТЕГ, 2001, 164 с.

3. Турчин В.Ф.
   Феноменология науки



4. Хакен Герман
   Принципы работы головного мозга
   Синергетический подход к активности мозга, поведению и когнитивной деятельности

5. Шумский С.
   Нейросетевые агенты в Интернете, Компьютерра, #4 (333), 8 февраля 2000, стр. 20-23


6.


Контакты

Заключение
