УДК 621.382.6(06) Физика пучков и ускорительная техника

Д.А. КОВАЛЕВ1, Н.Ф. КОЛОМИЕЦ2, Б.А. МЯГКОВ,

Е.А. ШИКАНОВ

ООО «Экспериментальный завод импульсной техники», Москва, Россия

1ЗАО CПЕКТР-Комплексные системы контроля, Москва, Россия

2Институт ядерных исследований УАН, Киев, Украина


РЕЗУЛЬТАТЫ РАЗРАБОТКИ И ОПТИМИЗАЦИИ

ИМПУЛЬСНОГО генераТОРА рентгеновских

квантов ДЛЯ ДЕФЕКТОСКОПИИ


В докладе представлены результаты разработки и оптимизации импульсного высоковольтного источника и ускорительной трубки с внутренним игольчатым анодом для генерации рентгеновских квантов с энергией до 0.5 МэВ.


Одним из наиболее эффективных методов неразрушающего контроля сварных швов в настоящее время является рентгенография [1]. При этом для повышения достоверности и экспрессности контроля необходимы импульсные генераторы рентгеновских квантов (ИГРК) с энергией до 0.5 МэВ.

В работе [2] были представлены результаты исследования особенностей генерации рентгеновских квантов в импульсных диодных системах с внутренним анодом и взрывоэмиссионным катодом. На основании этих результатов на Экспериментальном заводе импульсной техники (ЭЗИТ) была проведена разработка портативного ИГРК для промышленной рентгенографии. Для этого прибора совместными усилиями ЭЗИТ и Института ядерных исследований УАН, была разработана малогабаритная ускорительная трубка (УТ) с внутренним игольчатым анодом, взрывоэмиссионным катодом и керамическим изолятором, изображённая на рис.1.




Рис. 1. Схематический разрез УТ

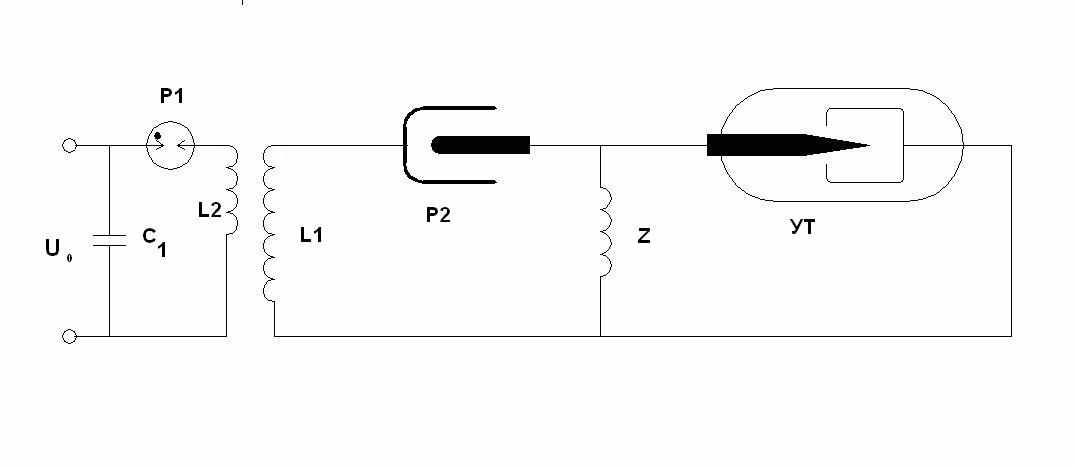

Рис. 2.Схема импульсного генератора

Для запуска УТ был разработан и изготовлен специальный высоковольтный импульсный генератор, помещённый в герметичный корпус, заполненный элегазом (SF6) под давлением 15-20 атм. Схема коммутации высоковольтной цепи представлена на рис. 2.

Запуск ускорительной трубки происходит в режиме автогенерации. С источника питания, имеющего так же управляющие функции, подаётся напряжение U0, заряжающее накопительную емкость С1. После того как конденсатор заряжается до напряжения пробоя разрядника Р1., цепь контура замыкается и конденсатор разряжается через первичную обмотку трансформатора. В результате протекания тока по первичной низкоиндуктивной обмотке во вторичной обмотке возбуждается высокое напряжение, которое растет до напряжения срабатывания Uм разрядника-обострителя Р2. В результате пробоя разрядника-обострителя анод УТ приобретает потенциал Uм. Для обеспечения гальванической связи правого электрода разрядника-обострителя с землёй в цепь введено индуктивное сопротивление Z, которое также обеспечивает поддержание напряжения на аноде УТ в процессе генерации рентгеновских квантов.

В процессе разработки прибора проводилась оптимизация первичного разрядного контура в части накопительного конденсатора и разрядника. Была предложена оригинальная конструкция конденсатора, имеющего три обкладки, т.е. состоящего из двух совмещенных в пространстве конденсаторов соединённых последовательно.

С другой стороны была оптимизирована конструкция разрядника Р1 и состав наполняющей его газовой среды. Принятые решения позволили увеличить примерно в два раза в части возможного выхода его из строя по причине пробоя накопительной емкости.

В результате проделанной работы был создан и запущен в мелкосерийное производство ИГРК имеющий габаритные размеры 460*85*115, вес 3,5 кг, дозу излучения за один импульс 1 мР, частотой следования импульсов 10 Гц и энергией рентгеновских квантов до 0,3 МэВ.


Список литературы

  1. Зуев В.М., Табакман Р.Л., Удралов Ю.И. Радиографический контроль сварных соединений. С.-Петербург, Энергоатомиздат, 2001. 145 с.
  2. Ковалев Д.И., Шиканов Е.А., Коломиец Н.Ф., Шиканов А.Е. Научная сессия МИФИ- 2006, Сборник научных трудов, т.7, Ускорительная техника. М., 2006. С.178-179.
