ОПТИМИЗАЦИЯ ИМПУЛЬСНОГО генераТОРА

рентгеновских квантов ДЛЯ Решения задач

ДЕФЕКТОСКОПИИ металлических конструкций


В докладе представлены результаты оптимизации конструкции импульсного высоковольтного источника и ускорительной трубки с внутренним игольчатым анодом для генерации рентгеновских квантов с энергией до 0.5 МэВ.


В работе [1] были представлены результаты исследования особенностей генерации рентгеновских квантов в импульсных диодных системах с внутренним анодом и взрывоэмиссионным катодом. На основании этих результатов на Экспериментальном заводе импульсной техники (ЭЗИТ) была проведена разработка портативного ИГРК для промышленной рентгенографии. Результаты разработки рассмотрены в работе [2].

Для повышения надёжности импульсного генератора и снижения количества отказов проводится постоянная работа по его оптимизации. Как описано в работе [2], в генераторе применяется газовая изоляция – элегаз(SF6).

Применение газовой изоляции позволило отказаться от отдельного разрядника-обострителя, заменив его на выполненный конструктивно, конструкция представлена на рис.1.

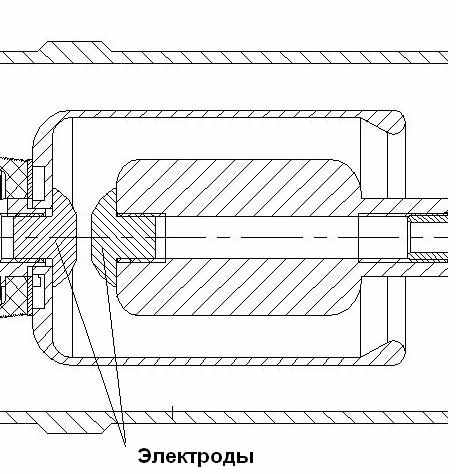

Рис. 1. Разрядник обостритель

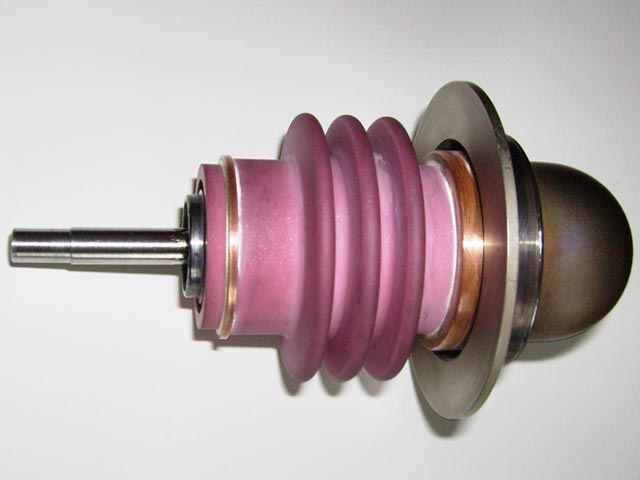

Рис.2. Металлокерамическая рентгеновская трубка


Возможность влиять на среду межэлектродного промежутка позволяет корректировать напряжение пробоя разрядника обострителя, тем самым, подстраивая разрядник обостритель под коммутационный разрядник.

Проблему локального перегрева электродов разрядника обострителя, удалось решить за счёт введения в конструкцию дополнительных элементов для отвода тепла.

Так же, возможность оперативного изменения разрядного промежутка позволила более чётко выбирать напряжение пробоя разрядника, для получения максимальной дозы излучения.

В ходе проведенных исследований влияния напряжения пробоя на дозу излучения были подобраны оптимальные значения для каждой модели ускорительной трубки.

В таблице ниже приведены значения межэлектродного промежутка разрядника обострителя и дозы излучения за 100 импульсов, при постоянном давлении газа (газовой изоляции).


Межэлектродное

расстояние, мм

3,8

3,9

4,0

4,1

4,2

4,3

4,4

Доза излучения

за 100 импульсов, мР

80

85

95

100

120

115

100


В результате проделанной работы был оптимизирован ИГРК, количество выходов из строя которого было снижено более чем в три раза.


Список литературы


1. Ковалев Д.А., Шиканов Е.А., Коломиец Н.Ф., Шиканов А.Е. Научная сессия МИФИ- 2006, Сборник научных трудов, т.7, Ускорительная техника, М., 2006, с.178-179.

2. Ковалев Д.А., Коломиец Н.Ф., Мягков Б.А., Шиканов Е.А. Научная сессия МИФИ- 2006, Сборник научных трудов, т.7, Ускорительная техника, М., 2006, с.
