ПРИЛОЖЕНИЕ С


(обязательное)

РАСПОЛОЖЕНИЕ ЗРИТЕЛЬСКИХ МЕСТ НА ТРИБУНАХ


С.1 Профиль трибун следует проектировать по наклонной прямой или по ломаной линии. Профиль по наклонной прямой следует применять при числе рядов не более 15.

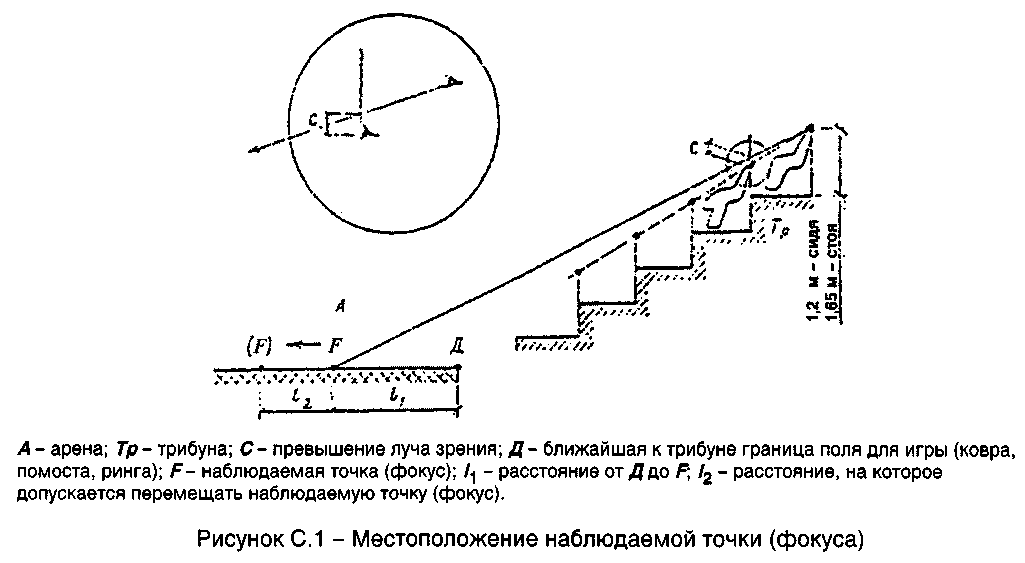

С.2 Уклон профиля по наклонной прямой или по каждому отрезку ломаной линии следует предусматривать с обеспечением беспрепятственной видимости наблюдаемой точки (фокуса) согласно рисунку С.1 и таблице С.1.

Допускается частичное загораживание арены опорными конструкциями, не превышающее 4 % сектора обзора арены с каждого зрительского места.

С.З При размещении полей для футбола, регби, хоккея на траве, хоккея с мячом и дорожки для скоростного бега на коньках в составе спортивного ядра (арены) местоположение точки Д следует принимать на внутренней (ближайшей к полю) бровке легкоатлетической дорожки для бега по кругу; при этом значения /1 и /2 (см. рисунок С.1) следует принимать 0 и 2 м соответственно.

С.4 Превышение С луча зрения зрителя последнего ряда профиля трибуны (или каждого отрезка профиля по ломаной линии), направленного на наблюдаемую точку (фокус), над уровнем глаз впереди расположенного зрителя следует принимать 0,12-0,14 м в крытых и 0,15 м в открытых сооружениях.

В сооружениях, предназначаемых для хоккея и фигурного катания, луч зрения зрителя первого ряда, направленный на наблюдаемую точку, должен проходить по верхнему краю борта или над ним.

С.5 Положение точки Д (см. рисунок С.1) следует принимать согласно таблице С.1.

С.6 Перемещение наблюдаемой точки (фокуса) на расстояние /2 (см. рисунок С.1 и таблицу С.1) допускается в случаях:

а) превышения допустимого уклона трибун, указанного в 3.143 настоящих Норм, принятого при расположении наблюдаемой точки (фокуса) на расстоянии l1

б) проектирования сооружений, предназначаемых в основном для учебно-тренировочных занятий;

в) расположения зрительских мест на ярусах;

г) расположения зрительских мест за пределами расстояния 2R, указанного на рисунке С.2 и таблице С.2.

С.7 Для видов спорта, не указанных в таблице С.1, положение наблюдаемой точки (фокуса) следует принимать:

а) для лыжных гонок и горнолыжного спорта – на середине финишного створа на 0,5 м выше уровня земли (без учета снегового покрова);

б) для прыжков на лыжах с трамплина – в критической точке приземления на продольной оси горы приземления трамплина, на 0,5 м выше ее поверхности (без учета снегового покрова);

в) для прыжков в воду – на поверхности воды на продольной оси ближайшего к трибуне устройства для прыжков;

г) для гребли – на поверхности воды по оси ближайшей к трибуне "воды";

д) для гимнастики спортивной – на поверхности пола (помоста) по оси ближайшего к трибуне снаряда.

Положение наблюдаемой точки (фокуса) при ее перемещении (в случаях, указанных в С.6) следует принимать для видов спорта, приведенных в настоящем пункте, на 0,5 м выше ее первоначального положения.

С.8 Зрительские места следует располагать в пределах зон, приведенных на рисунке С.2 и в таблице С.2.

С.9 При расположении полей для футбола, регби, хоккея на траве, хоккея с мячом и дорожки для скоростного бега на коньках в составе спортивного ядра (арены) или при вместимости трибун при этих сооружениях (в том числе при спортивном ядре) свыше 10 тыс. зрителей допускается расположение части зрительских мест за пределами зоны II; при этом расстояние от точки О (см. рисунок С.2) должно быть не свыше 100 м при вместимости до 20 тыс. зрителей, а на каждые полные или неполные 10 тыс. мест свыше 20 тыс. расстояние должно дополнительно увеличиваться на 5 м.

С.10 Местоположение точки О следует принимать:

а) для спортивного плавания - на поверхности воды по продольной оси ванны на расстоянии от финиша, равном 0,25 длины ванны;

б) для скоростного бега на коньках при размещении не в составе спортивного ядра (арены) – на поверхности дорожки по продольной оси финишной прямой на расстоянии от линии финиша, равном 0,25 длины прямой;

в) для остальных видов спорта, указанных в таблице С.2, а также в спортивных ядрах (аренах) и в залах для легкой атлетики – в геометрическом центре спортивной арены.

В залах для легкой атлетики в случаях, когда дорожка для бега по прямой не совмещается с прямым отрезком дорожки для бега по кругу, точку О принимают на поверхности дорожки для бега по прямой на продольной оси ее прямого участка, на расстоянии от линии финиша, равном 0,25 длины этого участка дорожки.

С.11 В спортивно-зрелищных сооружениях схему трансформации арены и зрительских мест для зрелищных мероприятий (местоположение эстрады и временных мест, в том числе партера, а также определение зон расположения зрительских мест) следует принимать согласно нормам на проектирование зданий культурно-зрелищных и досуговых учреждений.


Таблица С.1 – РАССТОЯНИЯ, ОПРЕДЕЛЯЮЩИЕ МЕСТОПОЛОЖЕНИЕ ФОКУСА


Вид спорта, для которого предназначается сооружение*)
Расстояния от Д до F**), м

I1

I2

1 . Бадминтон и баскетбол

1

1,5

2. Бокс

0

0,5

3. Борьба (классическая, вольная, самбо, дзюдо)

0,5

2

4. Волейбол и теннис

1**)

1

5. Гандбол

2

2

6. Гимнастика художественная

0,5

0,5

7. Легкая атлетика (беговые дорожки)

1,25

1,25

8. Плавание

1,75

2,5

9. Скоростной бег на коньках

2,5

5

10. Тяжелая атлетика

0

0,5

11 . Футбол, регби, хоккей на траве, хоккей с мячом

3

4

12. Хоккей, фигурное катание на коньках
6,3
15

*) В универсальных сооружениях местоположение наблюдаемой точки (фокуса) следует принимать для того вида спорта, для которого местоположение точки Д (см. рисунок С.1) является ближайшим к трибуне.

**) Откладывается от точки Д в сторону трибуны.



Таблица С.2 – РАССТОЯНИЕ R ОТ ТОЧКИ О ДО БЛИЖАЙШЕЙ ГРАНИЦЫ ЗОНЫ I

Вид спорта, для которого предназначается сооружение*)
Расстояние R, м

1 . Футбол, регби, хоккей на траве, хоккей с мячом, скоростной бег на коньках, легкая атлетика на открытом воздухе

27

2. Легкая атлетика в помещении, хоккей, фигурное катание на коньках, гандбол, теннис, волейбол

23

3. Плавание спортивное, баскетбол, бадминтон, акробатика, гимнастика спортивная

18

4. Гимнастика художественная*), бокс, борьба (классическая, вольная, самбо, дзюдо), тяжелая атлетика

12

*) На универсальных сооружениях следует принимать значение R для того вида спорта (из числа тех, для которых предназначено сооружение), для которого оно является наибольшим.
