ПРИЛОЖЕНИЕ Н

(рекомендуемое)

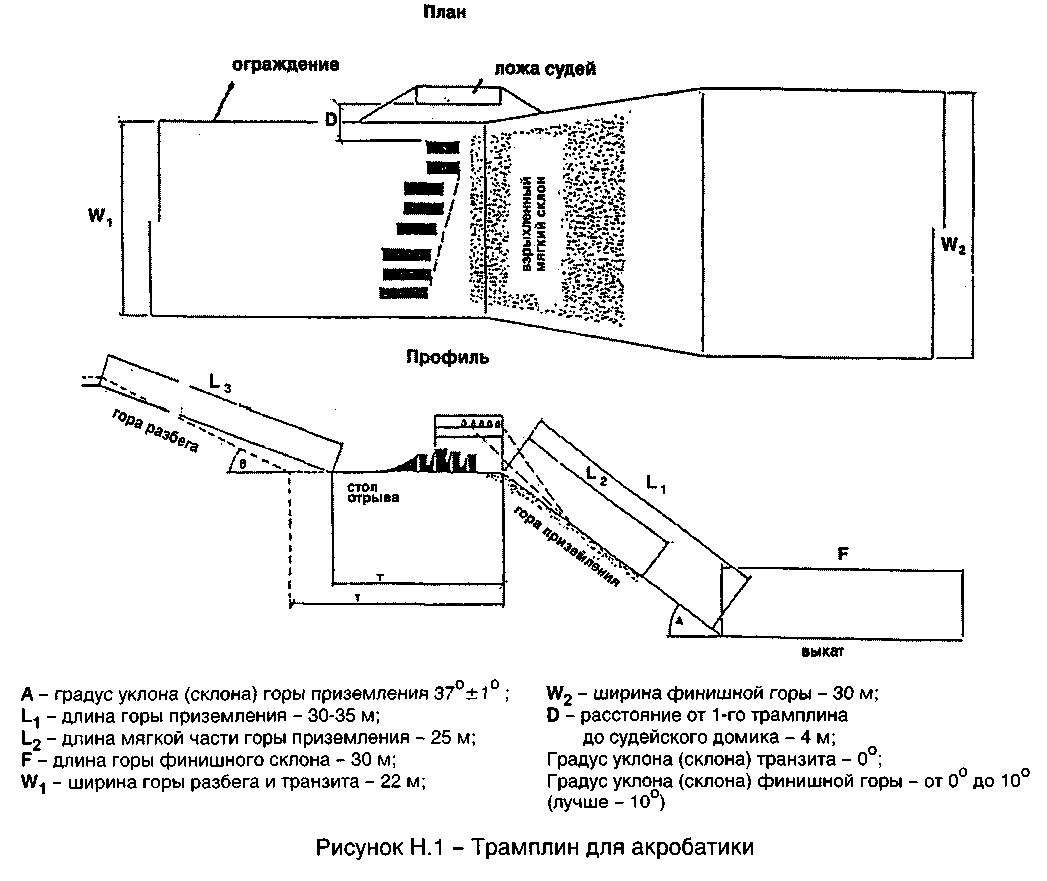

ПАРАМЕТРЫ СООРУЖЕНИЙ ДЛЯ ФРИСТАЙЛА НА ЛЫЖАХ

Таблица Н.1 – СООТНОШЕНИЕ ПАРАМЕТРОВ ГОРЫ РАЗБЕГА И СТОЛА ОТРЫВА

Разбег		Длина стола Т, м
уклон (склон) В°	длина Lз , м
25	55	25
24	57	24
23	59	23
22	61	22
21	63	21
20	65	20

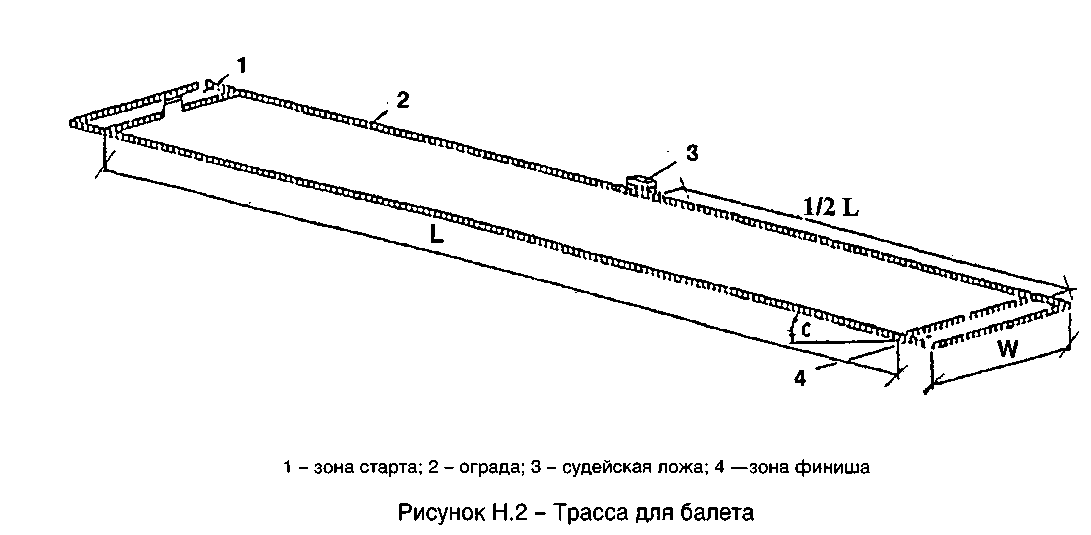

Таблица Н.2 – СООТНОШЕНИЯ ПАРАМЕТРОВ ТРАССЫ ДЛЯ БАЛЕТА

Уклон, с°	Длина, L, м	Ширина W, м
13	140	37,5 + 2,5
14	150	37,5 ±2,5
15	150	37,5 ±2,5
16	150	37,5 + 2,5
17	170	37,5 ±2,5

Н.1 Для могула трасса должна иметь протяженность не менее 600-800 м с буграми и углуб­лениями (на 2 м²- один бугор, углубление – 40 см).


Количество бугров – 60-80 на трассу, уклон трассы – 37-40°.


Примечание. Параметры сооружений для фристайла уточняются раз в год.

ПРИЛОЖЕНИЕ П

(обязательное)

Таблица П.1 – НЕОБХОДИМАЯ ТОЛЩИНА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ТИРОВ В ЗАВИСИМОСТИ ОТ ПРОБИВНОГО ДЕЙСТВИЯ ПУЛИ

Материал	Толщина ограждающих конструкций, см, при калибре пули
	7,62 мм	5,6 мм
Бетон (класса В20)	10	7
Кирпич	50	25
Дерево	100	25
Глинистый грунт*)	100	50
Песок (уплотненный)**)	90	30
Растительный грунт*)	120	50
Сталь листовая	2	0,7
*) Применяется в насыпи. Приведенная толщина относится к гребню вала. **) Приведенная толщина принята для слоя данного материала, засыпанного между двумя деревянными стенками толщиной 5 см.
