Перчатки специальные для пожарных Перчатки специальные для пожарных предназначены для защиты кистей рук от опасных и вредных факторов окружающей среды возникающих при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ (повышенных температур, теплового излучения, контакта с нагретыми поверхностями, механических воздействий: прокола, пореза и т.п., воздействия воды и растворов поверхностно-активных веществ), а также от неблагоприятных климатических воздействий (отрицательных температур, осадков, ветра).

Топор пожарный, поясной используется при передвижении по кру­тым скатам крыши, вскрытия кровли, дверей и окон горящих зданий, от­крывания крышек колодцев и пожарных гидрантов.

Сапоги резиновые формовые термостойкие для пожарных предназначены для защиты ног от открытого пламени, теплового излучения, воздействия агрессивных сред, ударов, проколов и других механических повреждений.

В.3. Сдача контрольных нормативов.

В.4. Требования безопасности при выполнении основных боевых действий: - боевое развертывание;

Боевое развертывание

В целях обеспечения мер безопасности при боевом развертывании должностными лицами ГПС обеспечивается:

- выбор наиболее безопасных и кратчайших путей прокладки рукавных линий, переноса инструмента и инвентаря;

- установка пожарных автомобилей и оборудования на безопасном расстоянии от места пожара так, чтобы они не препятствовали расстановке прибывающих сил и средств, пожарные автомобили устанавливаются от недостроенных зданий и сооружений, а также от других объектов, которые могут обрушиться на пожаре, на расстоянии, равном не менее высоты этих объектов;

- остановка, при необходимости, всех видов транспорта (остановка железнодорожного транспорта согласуется в установленном порядке);

- установка единых сигналов об опасности и оповещение о них всего личного состава ГПС, работающего на пожаре;

- вывод личного состава ГПС в безопасное место при явной угрозе взрыва, отравления, радиоактивного облучения, обрушения, вскипания и выброса ЛВЖ и ГЖ из резервуаров и т.п.;

- организация постов безопасности с двух сторон вдоль железнодорожного полотна для наблюдения за движением составов и своевременным оповещением личного состава ГПС об их приближении в случае прокладки рукавных линий под железнодорожными путями.

При проведении боевого развертывания запрещается:

- начинать его проведение до полной остановки пожарного автомобиля;

- использовать открытый огонь для освещения колодцев пожарных гидрантов, газо- и теплокоммуникаций;

- спускаться без СИЗОД и спасательной веревки в колодцы водо-, газо-, техкоммуникаций;

- одевать на себя лямку присоединенного к рукавной линии пожарного ствола при подъеме на высоту и при работе на высоте;

- находиться под грузом при подъеме или спуске на спасательных веревках инструмента, ПТВ и др.;

- переносить механизированный и электрифицированный инструмент в работающем состоянии, обращенный рабочими поверхностями (режущими, колющими и т.п.) по ходу движения, а поперечные пилы и ножовки - без чехлов;

- поднимать на высоту рукавную линию, заполненную водой;

- подавать воду в незакрепленные рукавные линии до выхода ствольщиков на исходные позиции или подъема на высоту.

Вертикальные рукавные линии должны крепиться из расчета не менее одной рукавной задержки на каждый рукав.

Подача огнетушащих веществ разрешается только по приказанию оперативных должностных лиц на пожаре или непосредственных начальников.

Подавать воду в рукавные линии следует постепенно, повышая давление, чтобы избежать падения ствольщиков и разрыва рукавов.

При использовании пожарного гидранта его крышку открывать специальным крюком или ломом. При этом следить за тем, чтобы крышка не упала на ноги.

При прокладке рукавной линии с рукавного и насосно-рукавного пожарных автомобилей водитель должен контролировать скорость движения (не более 10 км/ч), а пожарный следить за исправностью световой и звуковой сигнализации, надежно фиксировать двери отсеков пожарных автомобилей.

При наматывании рукавов на рукавную катушку пожарный должен держаться за поручни барабана, не допуская повреждения рук, следить за надежной фиксацией рукавной катушки.

При использовании пневмосистемы подъемного механизма укладки рукавов АР необходимо обеспечивать давление в тормозной системе не менее 0,55 МПа.

При погрузке скаток рукавов в АР запрещается превышать предел грузоподъемности (100 кг) подъемного механизма (не более 2 скаток рукавов).

При перевозке использованных рукавов на крыше АР ограждающие приспособления (деревянные трапы и поручни) должны быть надежно закреплены в поднятом положении.

В случаях угрозы взрыва, при боевом развертывании прокладка рукавных линий личным составом ГПС осуществляется перебежками, переползанием, используя имеющиеся укрытия (канавы, стены, обваловки и т.д.), а также с использованием средств защиты (стальные каски, сферы, щиты, бронежилеты), под прикрытием бронещитов, бронетехники и автомобилей.

Ручные пожарные лестницы должны устанавливаться так, чтобы они не могли быть отрезаны огнем или не оказались в зоне горения при развитии пожара.

При перестановке ручных пожарных лестниц необходимо предупреждать об этом поднявшихся по ним для работы на высотах, указать новое место их установки или другие пути спуска.

Запрещается устанавливать пожарные автомобили поперек проезжей части дороги. Остановка на проезжей части улицы, дороги, при создании помех для движения транспортных средств допускается только по приказу оперативных должностных лиц или начальника караула. При этом на пожарном автомобиле должна быть включена аварийная световая сигнализация.

Для безопасности в ночное время стоящий пожарный автомобиль освещается бортовыми, габаритными или стояночными огнями.

Билет №8 В. 1. Что такое локализация пожара.

Локализация - когда нет угрозы людям и животным, а развитие пожара ограничено и обеспечена возможность его ликвидации имеющимися силами и средствами.

В.2. Узлы и агрегаты основных пожарных автомобилей. Табель положенности ПТВ на
основном пожарном автомобиле.

Основными элементами пожарной автоцистерны являются:

• базовое шасси с кабиной водителя или специальной кабиной для размещения водителя и расчета;

• кабина для размещения расчета в виде отдельного модуля;

• отсеки кузова для размещения насосной установки и ПТВ;

• сосуды для огнетушащих веществ (ОТВ);

• насосная установка с коммуникациями;

• дополнительные трансмиссии привода насосной установки;

• пожарный лафетный ствол;

• дополнительное электрооборудование;

• система дополнительного охлаждения двигателя;

• система обогрева салона.


В зависимости от назначения и конструктивного исполнения АЦ могут быть оборудованы дополнительными устройствами при отсутствии одной или нескольких из перечисленных выше составных частей.

Для изготовления отечественных пожарных автоцистерн в настоящее время производители применяют автомобильные шасси обычной (4×2, 6×4) или повышенной (4×4, 6×6, 8×8) проходимости таких автопредприятий как ЗИЛ, Урал, КамАЗ, ГАЗ, МАЗ в стандартном исполнении.

При этом основные части автомобилей – двигатель, трансмиссия, ходовая часть, механизм управления сохраняются. Однако в некоторые из них вносятся изменения для облегчения надежной работы пожарного оборудования и основных агрегатов. Так, двигатель, работая на насос в летнее время в стационарном режиме, может перегреваться. Поэтому в систему охлаждения вводят дополнительный теплообменник, соединенный трубами с пожарным насосом.

Разрежение в полости центробежного насоса при всасывании воды в случае забора ее из посторонней емкости зачастую осуществляется с помощью газоструйного вакуум-аппарата. Оно создается отработавшими газами двигателя, которые также используются в зимнее время для обогрева насосного отделения и воды в цистерне. Выпускные трубы, глушитель и батареи обогрева образуют систему отработавших газов двигателей пожарных автомобилей.

Существенные изменения вносят в электрооборудование автомобиля. В него дополнительно включаются приборы освещения (кабина расчета, отсеки кузовов, насосного отделения, а также площадки около него), световая и звуковая сигнализация и контрольно-измерительные приборы.

С кабиной водителя, как правило, жестко соединяют цельнометаллическую кабину расчета. В средней части шасси, за кабиной расчета монтируют цистерну для воды. На кронштейнах, приваренных к опорам цистерны, устанавливают стальной кузов. В отсеках кузова и на крыше автомобиля размещают пожарное оборудование. Специальными хомутами к элементам кузова закрепляют баки для пенообразователя, которые, как правило, изготавливают из нержавеющих сталей.

Огнетушащие жидкости на автоцистерне подаются насосной установкой. Она включает: пожарный насос, водопенные коммуникации, пеносмеситель и вакуумную систему. Насосные установки могут размещаться сзади пожарного автомобиля или посередине. Передача мощности от двигателя к насосу осуществляется через дополнительную трансмиссию, которая состоит из коробки отбора мощности и карданной передачи. Коробка отбора мощности устанавливается вместо крыши коробки передач или является самостоятельным механизмом. В случае заднего расположения установки для удобства управления двигателем и трансмиссией дублируются приводы управления сцеплением и дроссельной заслонкой карбюратора (или рейкой ТНВД). Таким образом, изменение режимов работы насоса можно производить или из кабины водителя, или из насосного отделения.

Пожарные насосно-рукавные автомобили АНР сходны с автоцистернами, но на них отсутствует цистерна для воды. За счет ликвидации цистерны увеличены кабина расчета и вывозимый запас напорных рукавов. В таблице 2.1 представлены основные технические данные некоторых основных ПА общего применения.

Наиболее массовыми пожарными автоцистернами в настоящее время являются АЦ-40(431410)63Б и АЦ-40(131)137А.

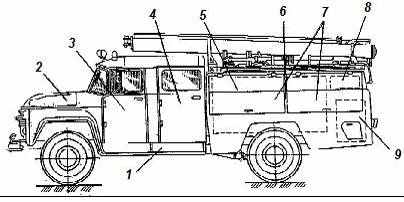

Пожарная автоцистерна АЦ-40(431410)63Б (см. рис. 2.1 и 2.2) смонтирована на автомобильном шасси ЗИЛ-431410 с колёсной формулой 4×2.

1 - шасси; 2 - двигатель; 3 - кабина водителя; 4 – кабина боевого расчёта; 5 – цистерна; 6 - кузов пожарного автомобиля; 7 - отсеки кузова; 8 - бак для пенообразователя; 9 - пожарный насос. Рис. 2.1. Общий вид пожарной автоцистерны АЦ-40(431410)63Б

На автомобиле установлен V-образный восьмицилиндровый четырёхтактный карбюраторный двигатель ЗИЛ-508 мощностью 110 кВт (150 л.с.). За трёхместной кабиной водителя располагается четырёхместная кабина расчёта, жёстко соединённая с первой. На ложементах, укреплённых через резиновые амортизаторы к раме шасси, за кабиной расчёта установлена цистерна с 2350 литрами воды.

Кузов пожарной автоцистерны представляет собой две цельнометаллические тумбы, которые располагаются вдоль цистерны и крепятся к ней кронштейнами. В задней части тумбы имеется отсек, где размещена насосная установка с контрольно-измерительными приборами, рычагами управления, а в верхней части бак для пенообразователя ёмкостью 165 литров.

Норма положенности пожарно-технического вооружения, оборудования и инвентаря на автоцистернах АЦ-40(43226), (43202), АЦ-40(130)63, АЦ-40(131):

N п/п	Наименование вооружения и оборудования	Ед. изм.	Количество
			АЦ-43226	АЦ-130	АЦ-131
1.	Рукав всасывающий, дл.4 м, диам.125 мм	шт	2	2	2
2.	Рукав всасывающий, дл.4 м, диам.75 мм	-"-	2	2	2
3.	Рукав напорный, для работы от гидранта, дл. 5 м, диам.77мм	-"-	2	2	2
4.	Рукав напорный, дл.20м, диам.77мм	-"-	12	10	12
5.	То же, диам. 66 мм	-«-	4	4	4
6.	То же, диам. 51 мм	-«-	6	6	6
7.	Рукав всасывающий (дюритовый), дл. 4м, диам. 30мм	-«-	1	1	1
8.	Сетка для всасывающего рукава СВ-125, с веревкой длиной 12 м	-«-	1	1	1
9.	Разветвление 3-ходовое 66x51x66x51(77x51x66x51)	-«-	2	2	2
10.	Переходник (сборник) для работы от колонки 125x77x77 с заглушками	шт.	1	1	1
11.	Головка соединительная переходная 66x51	-«-	2	2	2
12.	Головка соединительная переходная 77x51	-«-	3	3	3
13.	Головка соединительная переходная 77x66	-«-	3	3	3
14.	Задержка рукавная	-«-	4	4	4
15.	Комплект инструмента колонщика, в т.ч.
	- молоток слесарный	-«-	1	1	1
	- зубило	-«-	1	1	1
	- зажимы рукавные	-«-	4	4	4
	- кольца уплотнительные рукавные:
	диаметром 66 мм	-«-	3	3	3
	диаметром 77 мм	-«-	3	3	6
	- флажок сигнальный красный	-«-	1	1	1
	- сумка для инструмента колонщика	-«-	1	1	1
16.	Колонка пожарная	-«-	1	1	1
17.	Ключи для соединения всасывающих рукавов	-«-	2	2	2
18.	Ключ для открывания крышек гидрантов	-«-	1	1	1
19.	Гидроэлеватор Г-600	-«-	1	1	1
20.	Ствол РСБ	шт.	3	3	3
21.	Ствол КРБ	-«-	2	2	2
22.	Ствол РСА	-«-	2	2	2
23.	Ствол воздушно-пенный СВПМ-4	-«-	2	2	2
24.	Ствол лафетный стационарный	-«-	1	-	1
25.	Ствол лафетный переносной	-«-	-	1	-
26.	Генератор пены средней кратности ГПС-600	-«-	2	2	2
27.	Лестница трехколенная	-«-	1	1	1
28.	Лестница штурмовая	-«-	1	1	1
29.	Лестница-палка	-«-	1	1	1
30.	Багор металлический длиной 2,5 метра	-«-	1	1	1
31.	Лом легкий	-«-	1	1	1
32.	Лом тяжелый	-«-	2	1	2
33.	Лом с шаровой головкой	-«-	1	1	1
34.	Лом «универсальный»	-«-	1	1	1
35.	Кувалда кузнечная весом 5 кг	-«-	1	1	1
36.	Топор плотницкий	-«-	1	1	1
37.	Крюк пожарный легкий	-«-	1	1	1
38.	Лопата штыковая	-«-	1	1	1
39.	Пила-ножовка по дереву в деревянном футляре	-«-	1	1	1
40.	Ножницы для резки арматуры	-«-	1	1	1
41.	Комплект инструментов для резки электропроводов, в том числе:
	- сумка для комплекта	шт.	1	1	1
	- ножницы с диэлектрич. Рукоятками	-«-	1	1	1
	- перчатки диэлектрические	пара	1	1	1
	- боты диэлектрические	пара	1	1	1
	- коврик диэлектрический	шт.	1	1	1
42.	Веревка спасательная, длиной 30 м в брезентовом чехле	-«-	2	2	2
43.	Веревка спасательная, длинной 60 м в брезентовом чехле	-«-	1	1	1
44.	СИЗОД	-«-	4	4	4
45.	Воздушные баллоны (резервные)	-«-	5	5	5
46.	Теплоотражательный костюм	-"-	3	3	3
47.	Электрический индивидуальный фонарь	-"-	4	5	5
48.	Электрический групповой фонарь	-"-	1	1	1
49.	Аптечка медицинская	комп	1	1	1
50.	Огнетушитель ОУ-5	шт.	1	1	1
51.	Огнетушитель порошковый ОПУ-5	-"-	2	2	2
52.	Опись пожарно-технического оборудования	шт.	1	1	1
53.	Комплект шоферского инструмента	комп	1	1	1
54.	Автомобильная радиостанция	шт.	1	1	1
55.	Переносная радиостанция	-"-	2	2	2
56.	Знак аварийной остановки	-"-	1	1	1
57.	Универсальный спасательный прибор индивид.	-"-	1	1	1
58.	СГУ	-«-	1	1	1

Примечания:

1. В боевом расчете должно находиться по одной переходной головке "Ротт-Богдановская" диаметр 51x51 и диаметр 66x66, которые изготавливаются на базе дежурных караулов.

2. В боевом расчете должны находиться справочники гидрантов и планшеты водоисточников соседних подразделений, планшет постового на посту безопасности, журнал учета работы звеньев ГДЗС.

3. В подразделениях, где в боевом расчете вместо рукавов диаметр 89 мм находятся рукава диаметр 77 мм, их количество должно соответствовать указанному в табеле, кроме этого вместо разветвления 89x66x66x66 должно быть разветвление 77x51x66x51.

4. При отсутствии моделей автоцистерн указанных в данном приложении, нормы технической оснащенности устанавливаются комиссией УГОЧС и ПБ Мурманской области.

В.3. Сдача контрольных нормативов.

В.4. Вещества и материалы, при тушении которых опасно применять воду и другие
огнетушащие вещества на основе воды.

Вещество или материал	Результат воздействия воды
Азид свинца	нестоек, взрывается при увеличении влажности до 30%
Алюминий металлический	при горении разлагает воду на водород и кислород
Битум	подача компактных струй воды ведет к выбросу и усилению горения
Гидраты щелочных и щелочноземельных металлов	реагируют с водой с выделением водорода
Железо кремнистое (ферросилиций)	выделяется фтористый водород, самовоспламеняющийся на воздухе
Кальций фосфористый	реагируют с водой с выделением самовоспламеняющегося на воздухе фосфористого водорода
Кальция перекись	разлагается в воде с выделением кислорода
Карбид алюминия Карбид бария Карбид кальция Карбиды щелочных металлов	разлагаются с водой с выделением горючих газов, при контакте с водой взрываются
Кислота азотная	экзотермическая реакция
Кислота серная	экзотермическая реакция
Кислота соляная	экзотермическая реакция
Магний и его сплавы	при горении разлагают воду на водород и кислород
Натрий водородистый Натрий металлический	реагируют с водой с выделением водорода
Натрий гидросернокислый	сильно разогревается, может вызвать возгорание горючих материалов
Натрий перекись Калий перекись	при попадании воды возможен взрывообразный выброс и усиление горения
Натрий сернистый	сильно разогревается (свыше 400 град. С), может вызвать возгорание горючих веществ, при попадании на кожу вызывает ожог, сопровождающийся трудно заживающими язвами
Негашеная известь	реагирует с водой, выделяя большое количество тепла
Нитроглицерин	взрывается от удара струи воды
Петролатум	подача компактных струй может привести к выбросу и усилению горения
Рубидий металлический	реагирует с водой с выделением водорода
Селитра	подача струй воды в расплав селитры ведет к сильному взрывообразному выбросу и усилению горения
Серный ангидрид	при попадании воды возможен взрывообразный выброс
Сесквилхлорид	взаимодействие с водой происходит со взрывом
Силаны	реагируют с водой с выделением самовоспламеняющегося на воздухе водородистого кремния
Термит Титан и его сплавы Титан четыреххлористый	реагируют с водой с выделением большого количества тепла
Триэтилалюминий Хлорсульфиновая кислота	реагируют с водой со взрывом
Цинковая пыль	разлагает воду на водород и кислород
Щелочные металлы (натрий, калий, кальций, цезий и др.)	выделяется водород, который воспламеняется от тепла реакций

Билет №9

В.1. Что такое основная боевая задача.

Основная боевая задача - достижение локализации и ликвидации пожара в сроки и в размерах, опре­деляемых возможностями привлеченных к его ту­шению сил и средств пожарной охраны.

В.2. Порядок забора пенообразователя с посторонней ёмкости. Назначение, устройство и
принцип действия ручных пожарных стволов.

Подача воздушно-механической пены. ( с забором пенообразователя от внешней ёмкости ).

Выполнить операции по установке ПА на месте работы и пуску пожарного насоса. Далее выполнить следующее:

- снять пробку со штуцера и на её место присоединить шланг;

- второй конец шланга опустить в ёмкость с пенообразователем;

- открыть кран пеносмесителя;

- установить дозатор в требуемое рабочее положение;

- подать воздушно-механическую пену.

Примечание:

При работе от посторонней ёмкости требуется плотное закрытие дозатора, особенно при заборе воды из водоёма. Если дозатор не перекрывается, то насос вместо воды будет подсасывать один пенообразователь.

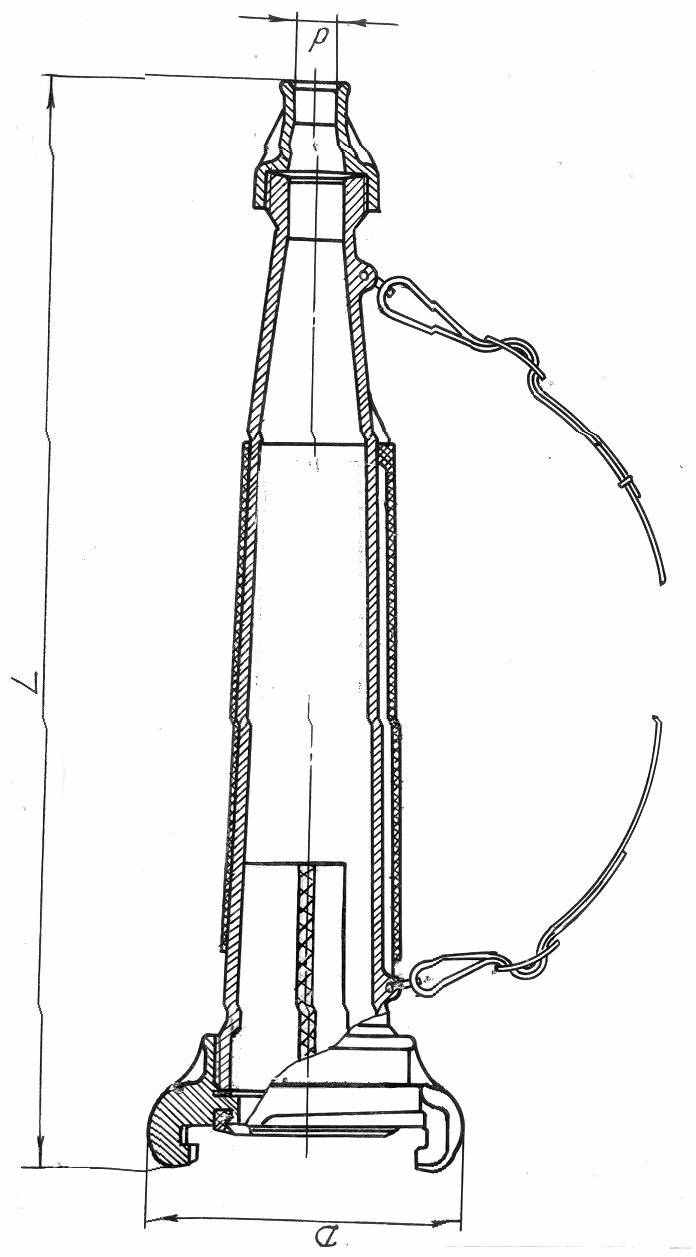

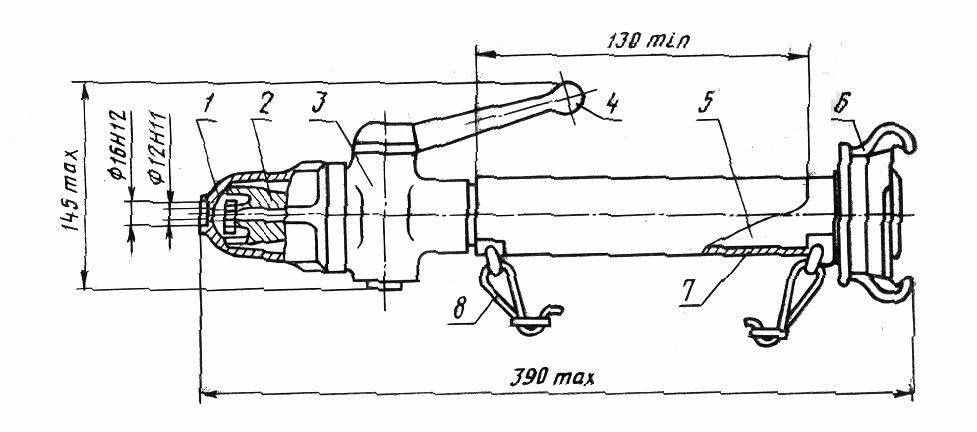

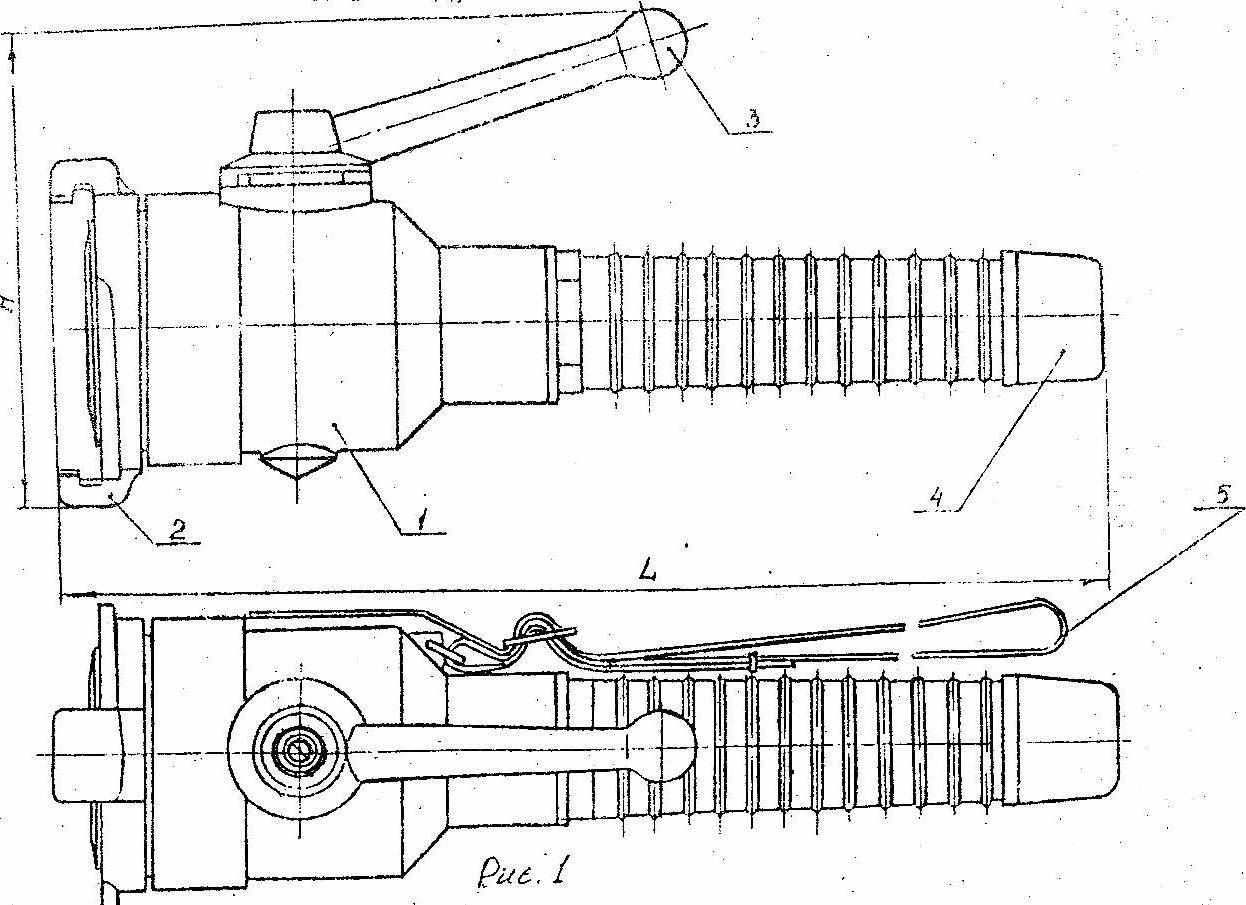

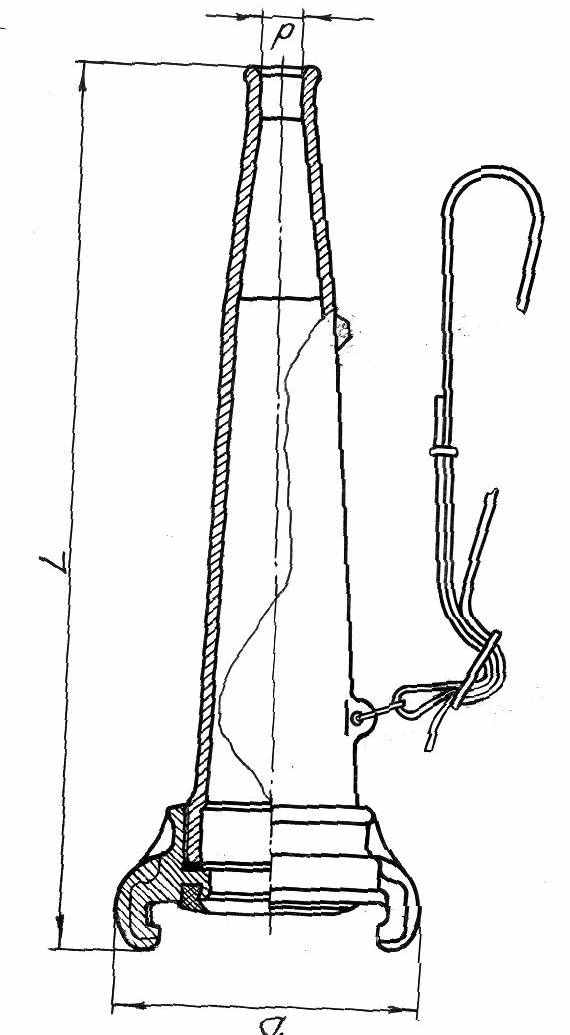

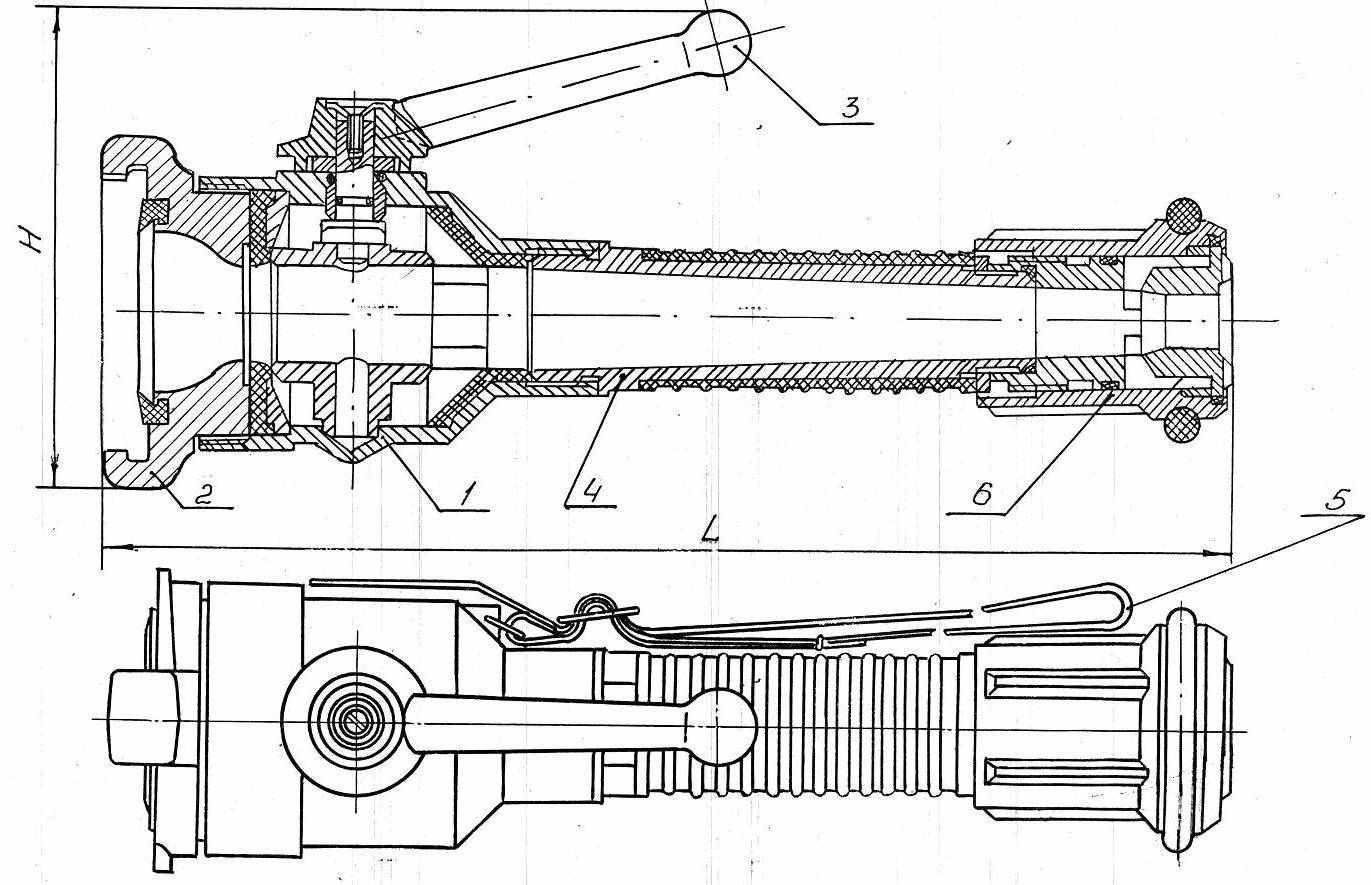

Пожарные ручные стволы предназначены для формирования и направления сплошных и распыленных водяных струй при тушении пожаров.

Стволы в зависимости от конструктивных особенностей и основных параметров классифицируются на:

- стволы нормального давления;

- стволы высокого давления.

Стволы нормального давления обеспечивают подачу воды и огнетушащих растворов при давлении перед стволом от 0,4 до 0,6 МПа (от 4 до 6 кгс/см²), импортные от 0,7 МПа (7 кгс/см²).

Стволы высокого давления обеспечивают подачу воды и огнетушащих растворов при давлении перед стволом от 2 до 3 МПа (от 20 до 30 кгс/см²).

Стволы в зависимости от наличия (отсутствия) перекрывного устройства подразделяются на:

- неперекрывные;

- перекрывные.

Стволы нормального давления в зависимости от условного прохода соединительной головки подразделяются по типоразмерам на стволы:

- с условным проходом D_у 50;

- с условным проходом D_у 70.

Стволы в зависимости от функциональных возможностей подразделяются на стволы:

- формирующие только сплошную струю;

- распылители, формирующие только распыленную струю;

- универсальные, формирующие как сплошную, так и распыленную струю;

- с защитной завесой, дополнительно формирующие водяную завесу для защиты ствольщика от теплового излучения;

- комбинированные, формирующие водяную и пенную струи.


Технические характеристики:

Тип ствола	Расход л/сек	Дальность струи (компактной) м	Длина ствола, мм	Масса, кг
РС-50	3.6	28	312	0.7
РС-70	7.4	32	450	1.5
РСК-50	2.7	30	390	1.8
РСКМ-50	2.7	30	380	3.3
РСКЗ	7.4	32	430	3.0
РСП-50	2.7	30	350	1.45
РСП-70	7.4	32	390	2.8

Испытания должны проводиться при нормальных климатических условиях.

Периодические испытания должны проводиться не реже одного раза в год и после ремонта. На каждом стволе, на видном месте должна быть нанесена маркировка, содержащая следующие данные:

а) инвентарный номер;

б) дата проведенного испытания;

в) номер пожарной части;

Маркировка должна сохраняться в течение всего срока службы ствола. Нанесение инвентарного номера на металлический корпус пожарного ручного ствола производится путем кернения или гравировки. Допускается нанесение даты испытания, номера пожарной части краской.

Нанесение инвентарного номера на металлический корпус пожарного ручного ствола стирающимися, выцветающими средствами (маркер, фломастер) запрещается. Термоизолирующий чехол ствола должен быть изготовлен из полиэтилена низкого давления по ГОСТ или из других материалов с такой же теплопроводимостью. Длина ленточной лямки пожарного ручного ствола должна составлять не менее 50 см.


Ствол пожарный ручной


РС-50 РС-70 Dual – force




СРК-50 РСП-70 РСК3-70

1- стакан; 2- вкладыш; 3- перекрывающее устройство; 4- ручка; 5- корпус ствола; 6- соединительная головка ГМН-50; 7- термоизолирующий чехол; 8- ремень

1-корпус; 2-головка соединительная; 3-ручка; 4-насадок; 5-ремень

1-корпус; 2-головка соединительная; 3-ручка; 4-труба; 5-ремень; 6-распылитель

Стволы подвергают испытаниям в следующем порядке:

а) внешний осмотр;

При осмотре проверяют внешний вид, крепление сборочных единиц и деталей, наличие термоизолирующего покрытия корпуса, обозначений и маркировки, а также комплектность на соответствие требованиям по ГОСТ. Появление следов коррозии, забоин, вмятин, трещин и других механических повреждений и дефектов на деталях стволов не допускается. Острые углы и кромки на деталях должны быть притуплены. Крепление отдельных деталей, сборочных единиц должно исключать самопроизвольное ослабление и отвинчивание. Корпус ствола должен иметь термоизолирующее покрытие. Проверка проводится визуально.

б) проверка прочности и герметичности корпуса ствола, герметичности перекрывного устройства;

Прочность и герметичность корпусов указанного оборудования должна быть обеспечена при гидравлическом давлении, стволы должны выдерживать гидравлическое давление 0,9—1,0 МПа (9—10 кгс/см²) и, при этом не допускается появление следов воды (в виде капель) на наружной поверхности его деталей и течь в местах соединений. Время выдержки под давлением не менее 2 мин.

в) проверка усилия управления перекрывным устройством;

Проверка усилия на ручке управления перекрывным устройством при подаче в ствол воды под рабочим давлением. Рукоятка клапана свободно перемещается во все положения, регулирует и перекрывает подачу воды. При выключении ствола подача воды полностью перекрывается.

г) проверка смыкаемости соединительных головок;

Проверку смыкаемости головок стволов проводят вручную, при этом должен быть обеспечен заход по спиральному выступу на величину, равную 1,0-1,5 ширины клыка.

д) проверка параметров сплошной струи;

Качество сплошной струи проверяют визуально. Формирование сплошной струи на выходе из насадка (без борозд, расслоения и признаков распыления). При проверке дальности сплошной струи ствол закрепляют под углом наклона к горизонту 30 град на высоте 1 м от среза выходного отверстия до испытательной площадки.

Дальность (максимальную, по крайним каплям) струи измеряют от проекции насадка ствола на испытательную площадку. При определении дальности струи испытатель должен находиться напротив излета струи и установить метку в месте падения крайних капель. Точность измерения +0,2 м.

е) проверка параметров распыленной струи;

Качество распыленной струи проверяют визуально.

Результаты испытаний заносятся в журнал испытаний ПТВ и оформляются актом (для пожарных стволов необязательно), который должны содержать:

а) дату испытаний;

б) инвентарный номер обозначение ствола подвергнутого испытанию;

в) порядок испытания;

г) перечень нормативных документов, на основании которых проводились испытания;

д) результаты испытаний.

Проверка в процессе эксплуатации.

Необходимо убедиться, что:

- отсутствуют очевидные повреждения, все детали на месте, не сломаны, закреплены

надлежащим образом, наклейки не повреждены, и т.п.;

- фильтрующая сетка на входе ствола не забита мусором;

- резьбовой вход плотно прилегает к стволу, обеспечивается герметичность соединения;

- рукоятка клапана свободно перемещается во все положения, регулирует и перекрывает подачу воды.

- при выключении ствола (рукоятка клапана передвинута вперед до упора) подача воды полностью перекрывается;

- расход ствола соответствует показателям, получаемым на основании давления насоса и отдачи ствола;

- бампер легко поворачивается и регулирует форму струи при любом положении расхода;

- поворот бампера в режим промывки и выход из него не влияет на расход, давление после падения восстанавливается;

- кнопка регулировки давления свободно поворачивается и переключает давление в стволе.

В.3. Сдача контрольных нормативов.

В.4. Требования безопасности при работе на высотах.
