Билет№3
В.1. Боевые действия на пожаре.
Боевые действия - организованное применение сил и средств пожарной охраны для выполнения основной боевой задачи.
В.2. ПС - 1. принцип действия, устройство. ТТХ. Штурмовая лестница, устройство, порядок применения, испытание.
Пеносмесители ПС-1, ПС-2;
П
еносмесители, предназначены для получения водного раствора пенообразователя, применяемого для образования пены в генераторах пены средней кратности и воздушно-пенных стволах.Пеносмеситель ПС-1:

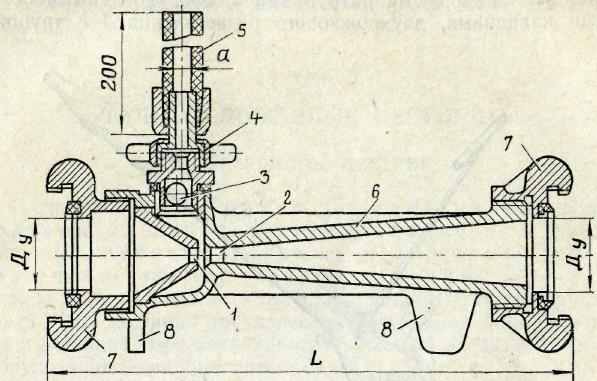

1 — сопло;
2—горловина диффузора;
3 — обратный клапан;
4 — штуцер;
5 — соединительный рукав;
6 — корпус;
7 — соединительные головки;
8 — ножки
Пеносмеситель состоит из корпуса, в котором установлено сопло, штуцер, обратный клапан и всасывающего рукава. В зависимости от исполнения пеносмесителя на корпус навертывают соединительные головки или фланцы. Корпус имеет три ножки, на которые устанавливают пеносмеситель перед присоединением рукавных линий.
Принцип работы пеносмесителя заключается в следующем: вода под рабочим напором поступает в сопло, а из него в горловину диффузора корпуса. В полости корпуса, примыкающей к соплу, создается разрежение, благодаря которому пенообразователь по рукаву подсасывается в диффузор корпуса, где он смешивается с водой. Полученный раствор пенообразователя подается затем по напорным рукавам или трубопроводам в генератор пены средней кратности ГПС-600.
Для предотвращения попадания воды в емкость с пенообразователем в случае внезапного повышения давления, на выходе из пеносмесителя (например, при заломе напорных рукавов) предусмотрен обратный клапан.
Периодические испытания должны проводиться не реже одного раза в год и после ремонта. На каждом пеносмесителе, на видном месте должна быть нанесена маркировка, содержащая следующие данные:
а) инвентарный номер;
б) дата проведенного испытания;
в) номер пожарной части;
Маркировка должна сохраняться в течение всего срока службы водосборника. Нанесение инвентарного номера на металлический корпус ПС производится путем кернения или гравировки. Допускается нанесение даты испытания, номера пожарной части краской. Нанесение инвентарного номера на металлический корпус пеносмесителя стирающимися, выцветающими средствами (маркер, фломастер) запрещается.
Цифра в обозначении типоразмера пеносмесителя условно обозначает число генераторов пены средней кратности или воздушно-пенных стволов, которые могут быть подключены для совместной работы: 0,5 — один генератор ГПС-200 или ствол СВПК 2;
1 — один генератор ГПС 600 или ствол СВП, СВПК-4;
2 — два генератора ГПС-600 или ствол СВП-8.
Технические характеристики:
| Наименование параметров | Значения | |
| ПС-1 | ПС-2 | |
| Количество подключаемых генераторов ГПС-600 | 1 | 2 |
| Давление перед пеносмесителем, МПа(кгс/см2) | 0,7-1(7-10) | |
| Давление за пеносмесителем, МПа (кгс/см2), не менее | 0,45-0,7 (4,5-7,0) | |
| Расход раствора пенообразователя, л/с | 5-6 | 10-12 |
| Дозировка пенообразователя ПО-1 по ГОСТ 6948-81, % | 4-6 | 4-6 |
| Условный проход всасывающего рукава %, мм | 16 | 25 |
| Условный проход соединительных головок Ду, мм. не менее | 70 | 80 |
| Габаритные размеры (без всасывающего рукава), мм, не более I исполнение II исполнение | 395 355 | 480 440 |
| Масса, кг, не более (с рукавом) I исполнение II исполнение | 3,6 9,0 | 5,0 10 |
а) внешний осмотр;
Поверхности литых деталей не должны иметь трещин, посторонних включений и других дефектов, влияющих на прочность и герметичность разветвлений и ухудшающих их внешний вид.
Проверяется наличие резиновых деталей и их состояние.
На поверхностях литых деталей не допускаются раковины, длина которых превышает 3 мм и глубина 25 % толщины стенки детали.
б) проверка прочности и герметичности корпуса пеносмесителя;
Пеносмесители должны выдерживать гидравлическое давление 1,5 МПа (15 кгс/см2). При этом не допускается появление следов воды (в виде капель) на наружных поверхностях корпусов и в местах соединений.
Давление перед пеносмесителем и за ним, дозировку пенообразователя, расход раствора пенообразователя проверяют на испытательном стенде.
Периодическая проверка исправности пеносмесителя производится при его работе на воде вместо пенообразователя.
Подсос воды должен находиться в пределах:
0,30-0,36 л/с - для ПС-1
0,60 - 0,72 л/с - для ПС-2
При отсутствии специального стенда производим проверку гидравлическим давлением от пожарного насоса 1 МПа (10 кгс/см2).
Результаты испытаний заносятся в журнал испытаний ПТВ и оформляются актом (для ПС необязательно), который должен содержать:
а) дату испытаний;
б) инвентарный номер обозначение ПС подвергнутого испытанию;
в) порядок испытания;
г) перечень нормативных документов, на основании которых проводились испытания;
д) результаты испытаний.
Лестница штурмовая предназначена для подъема на верхние этажи здания, для работы в сочетании с трехколенной лестницей, а также для спасательных работ и учебно-тренировочных занятий.
Лестница состоит из двух металлических тетив, соединенных тринадцатью ступенями, и стального крюка с зубьями. Ступеньки закреплены в отверстиях тетив путем развальцовки.
Лестница штурмовая
Стальной крюк укреплен на трех верхних ступенях. На нижней стороне крюка расположены зубья, предотвращающие его скольжение по опорной поверхности. Для облегчения веса крюк имеет шесть просверленных отверстий, а для жесткости - ребра, приваренные перпендикулярно к плоскости крюка.
Нижние концы тетив имеют башмаки для предотвращения скольжения по опорной поверхности.
Техническая характеристика:
| Габариты лестницы, мм: длина | 4100 |
| ширина | 300 |
| вылет крюка | 590 |
| Расстояние между тетивами | 250 |
| Шаг между ступенями | 340 |
| Количество ступеней | 13 |
| Масса, кг | 9,3 |
Штурмовую лестницу подвергают испытаниям в следующем порядке:
а) внешний осмотр:
Проверяется состояние тетив и ступеней, прочность заделки ступеней в тетивы, прочность крепления крюка к ступеням лестницы.
б) проверка на прочность тетив и ступенек;
Лестницу свободно подвешивают на большой концевой зуб крюка и к обеим тетивам на высоте второй ступеньки прикладывают статическую нагрузку грузом по 80 кг (всего 160 кг) на 2 мин.
Для испытания ступеней, штурмовую лестницу, подвешивают за 2—3 зуба, расположенных ближе к тетиве, и к одной из ступенек, не имеющей металлического крепления, прикладывают статическую нагрузку 200 кг на 2 мин, приложенной к середине ступени.

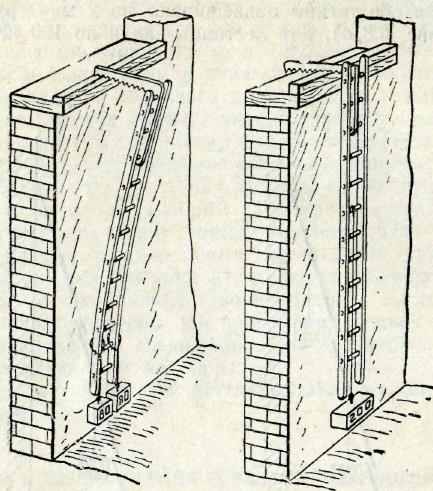

Испытание лестницы-штурмовки
При снятии груза после испытаний в лестнице и ее деталях не должно быть повреждений или остаточного прогиба.
В.3.Сдача контрольных нормативов.
В.4.Требования безопасности при выполнении основных боевых действий:
- сбор и выезд по тревоге;
Сбор и выезд по тревоге караула обеспечиваются в установленном порядке. По сигналу "Тревога" личный состав караула прибывает к пожарным автомобилям, при этом должно автоматически включаться освещение в караульном помещении и гараже. Запрещается оставлять на путях следования одежду, предметы обихода и т.п.
При использовании спускового столба работник обязан выдерживать необходимый интервал, следить за спускающимся впереди для исключения нанесения травмы. При спуске по столбу не следует касаться незащищенными частями рук его поверхности, а спустившись, освободить место для проведения следующего спуска.
Порядок посадки личного состава караула в пожарные автомобили (в гараже или вне его) устанавливается приказом начальника подразделения ГПС исходя из условий обеспечения безопасности и местных особенностей. При посадке запрещается пробегать перед автомобилями, выезжающими по тревоге.
При посадке вне здания гаража выход личного состава караула на площадку допускается только после выезда пожарных автомобилей из гаража.
Движение пожарного автомобиля разрешается только при закрытых дверях кабин и дверцах кузова. Посадка считается законченной после занятия личным составом караула своих мест в кабине автомобиля и закрытии всех дверей.
При этом запрещается:
- подавать команду на движение пожарного автомобиля до окончания посадки личного состава караула;
- нахождение в пожарных автомобилях посторонних лиц.
В пожарных автомобилях разрешается находиться лицам, указывающим направление движения к месту вызова (пожара).
Для предупреждения городского транспорта и граждан о выезде пожарных автомобилей из гаража зажигают специальные светофоры. В случае их отсутствия постовой у фасада обязан красным флажком, а в ночное время суток красным фонарем подавать сигналы.
При выезде из гаража и следовании к месту вызова водитель обязан включить специальные звуковую и световую сигнализации. Воспользоваться приоритетом движения он может, только убедившись, что ему уступают дорогу.
Руководитель подразделения ГПС или начальник караула, выехавший во главе караула к месту вызова, обязан знать правила дорожного движения и обеспечивать их выполнение водителем. Ответственность за безопасное движение пожарного автомобиля несет водитель.
Во время движения пожарных автомобилей личному составу ГПС запрещается открывать двери кабин, стоять на подножках, кроме случаев прокладки рукавной линии, высовываться из кабины, курить и применять открытый огонь.
Применение специальных сигналов на пожарных автомобилях регламентируется инструкцией, утвержденной приказом начальника УГОЧС и ПБ Мурманской области № 403 от 14.11.2005 года.
Запрещается пользование специальным звуковым сигналом при следовании автомобиля не на вызов (пожар) и при возвращении в пожарную часть.
Личный состав караула, прибывший к месту вызова, выходит из пожарного автомобиля только по распоряжению командира отделения или старшего должностного лица, прибывшего во главе караула.
Билет №4
В.1. Решающее направление на пожаре.
Решающее направление - направление боевых действий, на котором использование сил и средств пожарной охраны в данный момент времени обеспечивает наилучшие условия решения основной боевой задачи.
В.2. Вакуумная система центробежного насоса. ГПС - 600, устройство, порядок применения, испытание.
Назначение – первоначальное заполнение насоса и всасывающей линии водой при работе из водоема осуществляется вакуумной системой, состоящей из вакуумного струйного насоса, установленного на выхлопной линии автомобиля, вакуумного затвора, установленного в верхней части насоса, трубопроводов и рычагов управления.
Вакуумный затвор служит для соединения полости насоса с камерой разрежения диффузора вакуумного струйного насоса при отсасывании воздуха из полости насоса.
При повороте до упора на себя рукоятки 8 (рис. 1) кулачок валика открывает нижний клапан 12 (верхний клапан 7 закрыт) и соединяет полость насоса с камерой разрежения вакуумного струйного насоса. При включении вакуумного затвора кулачок валика открывает верхний клапан (нижний клапан закрыт) и соединяет трубопровод, идущий к вакуумному струйному насосу, с атмосферой через отверстие, имеющееся в корпусе вакуумного затвора, что способствует быстрому сливу воды .из трубопровода.
Блок вакуумного струйного насоса и газовой сирены служит для создания в камере диффузора разрежения и получения сигнала тревоги.
Газовая сирена включается из кабины водителя рычагом 1 (рис. 2) через систему тяг 4 и рычаг 5 (рис. 3). В обычном положении заслонки прижаты пружиной к своим седлам и выхлопные газы проходят свободно по трубопроводам. При включении сирены заслонка 3 перекрывает прямое движение выхлопных газов, и они попадают через распределитель в резонатор /. Положение заслонки фиксируется «рычагом и давлением выхлопных газов.

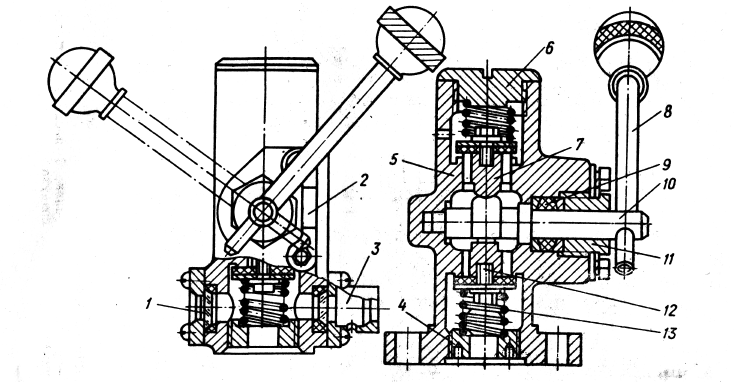

Рис. 1. Затвор вакуумный:
1-глазок; 2-упор рукоятки; 3-корпус электролампочки; 4, 6, 11-гайка; 5-корпус; 7-клапан верхний; 8-рукоятка; 9-уплотнитель; 10-улачковый валик; 12-клапан нижний; 13-пружина

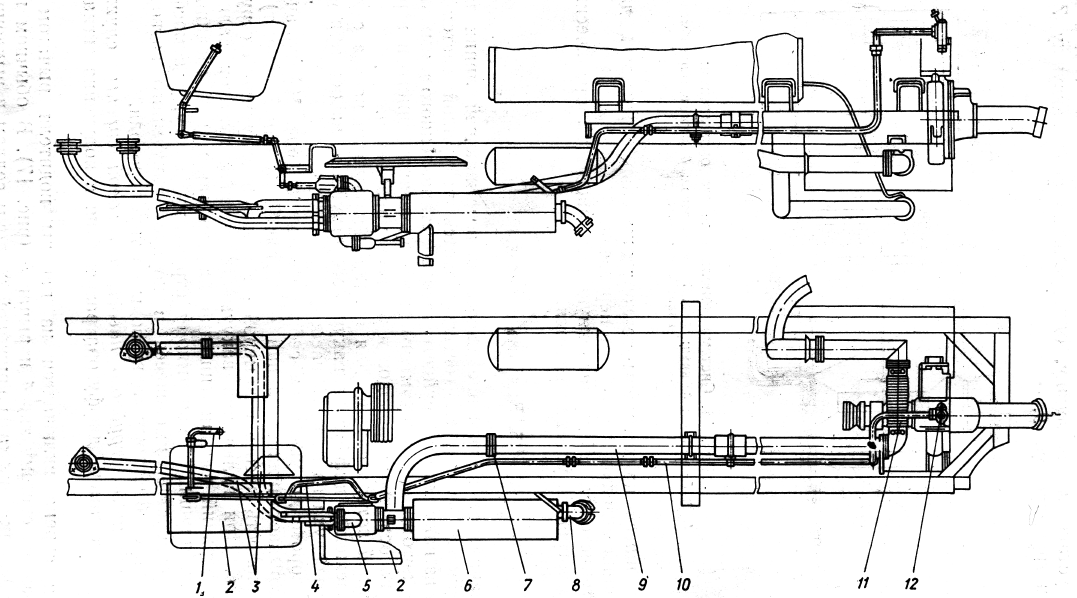

Рис. 2. Выхлопная и вакуумная системы:
1-рычаг 2-щиток теплоотражательный; 3-приемная труба двигателя; 4 -тяга сирены; 5-блок вакуумного струйного насоса и газовой сирены; 6-глущитель; 7-заглушка; 8-патрубок; 9-трубопровод; 10-труба; 11-батарея; 12-затвор вакуумный

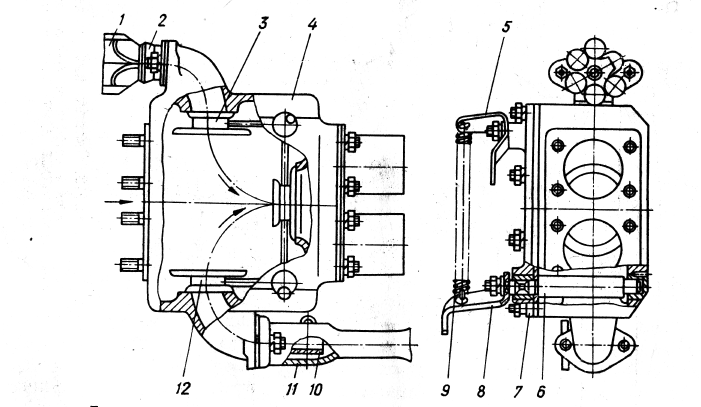

Рис. 3. Блок вакуумного струйного насоса и газовой сирены:
1-резонатор; 2-распределитель; 3, 12заслонки; 4-корпус; 5, 8-рычаги;
6-ось; 7-крышка; 9-пружина; 10-сопло; 11-диффузор
К нижнему патрубку корпуса через прокладку закреплен диффузор 11 с соплом 10.
Включение вакуумного струйного насоса из насосного отделения производится рычагом 8 (см. рис. 4) через систему тяг 5. При включении заслонки 12 (рис. 3), перекрывается прямое движение выхлопных газов и они попадают в сопло и далее через диффузор в атмосферу.
Камера разрежения соединена через трубу и вакуумный затвор с внутренней полостью насоса.
Чтобы включить вакуумную систему, необходимо открыть вакуумный затвор, включить вакуумный струйный насос и увеличить обороты двигателя. Когда вода заполнит всасывающий рукав, насос и появится в глазке 1 (рис. 1) вакуумного затвора, необходимо закрыть затвор, снизить обороты и включить вакуумный струйный насос.
Генератор пены средней кратности (далее – ГПС) предназначен для получения из водного раствора пенообразователя воздушно-механической пены средней кратности. Генератор ГПС представляет особой водоструйный эжекторный аппарат переносного типа и состоит из следующих основных частей: насадка, кассеты сеток, корпуса генератора с коллектором .
К коллектору генератора при помощи трех стоек крепится корпус распылителя, в который установлены распылитель и соединительная головка ГМН-70
Кассета представляет собой кольцо, обтянутое по торцевым плоскостям металлической сеткой с размером ячейки 0,8-1,25 мм.
Распылитель вихревого типа имеет 6 окон, расположенных под углом 12°, что вызывает закручивание потока рабочей жидкости и обеспечивает получение на выходе распыленной струи с заданным углом факела.
Насадок предназначен для формирования пенного потока после кассеты в компактную струю и увеличения дальности полета пены.
Конструкция генератора проста по устройству и дает возможность производить профилактический осмотр и устранение дефектов.
П
ринцип работы генераторов заключается в следующем: поток рабочей жидкости (раствор пенообразователя) под давлением подается в распылитель. За счет эжекции при входе распыленной струи в коллектор происходит подсос воздуха и перемешивание его с раствором. При прохождении смеси через сетку образуется пена.Генератор пены типа ГПС:

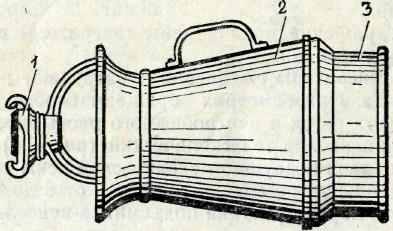

1 — соединительная головка;
2 — корпус;
3 — направляющее устройство.
Испытания должны проводиться при нормальных климатических условиях.
Периодические испытания должны проводиться не реже одного раза в год и после ремонта. На каждом стволе, на видном месте должна быть нанесена маркировка, содержащая следующие данные:
а) инвентарный номер;
б) дата проведенного испытания;
в) номер пожарной части;
Маркировка должна сохраняться в течение всего срока службы ствола. Допускается нанесение даты испытания, номера пожарной части инвентарного номера на металлический корпус генератора краской.
Нанесение инвентарного номера на металлический корпус генератора пены средней кратности стирающимися, выцветающими средствами (маркер, фломастер) запрещается.
Технические характеристики:
| Наименование параметра | Значения для типоразмера | ||
| | ГПС-200 | ГПС-600 | ГПС-2000 |
| Производительность по пене, л/с | 200 | 600 | 2000 |
| Расход 4—6%-го раствора пенооб | | | |
| разователя типа ПО-1Д, л/с | 1,6—2,0 | 4,8—6,0 | 16,0—20,0 |
| Давление перед распылителем, | | | |
| МПа (кгс/см2) | 0,4—0,6 (4—6) | ||
| Кратность пены | | 100 ± 30 | |
| Дальность подачи пены, м, не | | | |
| менее | 10 | 13 | |
| Высота подачи пены, м, не менее | 3 | 5 | 6 |
| Габаритные размеры, мм, не более: | | | |
| длина L | 485 | 610 | 1060 |
| высота Н | 230 | 353 | 510 |
| Масса, кг, не более | 2,40 | 4,45 | 13,00 |
Генераторы подвергают испытаниям в следующем порядке:
а) внешний осмотр;
Произвести осмотр внутренней поверхности корпуса генератора на наличие посторонних предметов. Проверить целостность сеток кассеты, а также их крепление. В случае необходимости произвести замену кассеты. Проверить наличие распорного кольца в канавке корпуса распылителя. Корпуса генераторов не должны иметь вмятин и других повреждений. Генераторы ГПС-600, предназначенные для комплектации пожарной техники, должны иметь плечевой ремень и ручку.
б) проверка прочности и герметичности корпуса ГПС;
Генераторы должны выдерживать гидравлическое давление 0,9 МПа (9 кгс/см2). При этом не допускается появление следов воды (в виде капель) на наружных поверхностях корпусов распылителей и течь в местах соединений.
При работе генератора должно обеспечиваться полное заполнение пеной контура выхода из насадка. Сетки генератора должны быть прочно закреплены в корпусах и равномерно натянуты. Прогиб натянутых сеток от груза массой 2кг, расположенного на площади 40 см2 в центре сетки, а также после испытаний гидравлическим давлением перед распылителем 0,9—1,0 МПа (9—10 кгс/см2) должен быть не более:
2 мм — для ГПС-200; 5 мм — для ГПС-600; 10 мм — для ГПС-2000.
8.3.5. Результаты испытаний заносятся в журнал испытаний ПТВ и оформляются актом (для пожарных стволов необязательно), который должны содержать:
а) дату испытаний;
б) инвентарный номер обозначение ствола подвергнутого испытанию;
в) порядок испытания;
г) перечень нормативных документов, на основании которых проводились испытания;
д) результаты испытаний.
В.3.Сдача контрольных нормативов.
В.4.Требования безопасности при выполнении основных боевых действий, проведение разведки;
Разведка пожара ведется непрерывно с момента выезда караула пожарной части на пожар и до его ликвидации. Для проведения разведки пожара формируется звено газодымозащитной службы (далее – ГДЗС) в составе не менее трех человек, имеющих на вооружении СИЗОД, для сложных сооружений (метрополитен, подземные фойе зданий, здания повышенной сложности, трюмы кораблей, кабельные тоннели, подвалы сложной планировки) - до пяти человек.
При спасении людей, как исключение, допускается состав звена из двух человек.
При проведении разведки пожара без применения СИЗОД формируется группа в составе не менее двух человек.
В целях обеспечения безопасности при проведении разведки командир звена ГДЗС обязан:
- обеспечить соблюдение требований, изложенных в Наставлении по газодымозащитной службе ГПС (далее - Наставление по ГДЗС), принятым в установленном порядке.
- убедиться в готовности звена ГДЗС к выполнению поставленной боевой задачи;
- проверить наличие и исправность требуемого минимума экипировки звена ГДЗС, необходимой для выполнения поставленной боевой задачи;
- указать личному составу звена ГДЗС места расположения контрольно-пропускного пункта и поста безопасности;
- провести боевую проверку СИЗОД и проконтролировать ее проведение личным составом звена ГДЗС и правильность включения в СИЗОД;
- проверить перед входом в непригодную для дыхания среду давление кислорода (воздуха) в баллонах СИЗОД подчиненных и сообщить постовому на посту безопасности наименьшее значение давления кислорода (воздуха);
- проконтролировать полноту и правильность проведенных соответствующих записей постовым на посту безопасности;
- сообщить личному составу звена ГДЗС при подходе к месту пожара контрольное давление кислорода (воздуха), при котором необходимо возвращаться к посту безопасности;
- чередовать напряженную работу личного состава звена ГДЗС с периодами отдыха, правильно дозировать нагрузку, добиваясь ровного глубокого дыхания;
- следить за самочувствием личного состава звена ГДЗС, правильным использованием снаряжения, ПТВ, вести контроль за расходованием кислорода (воздуха) по показаниям манометра;
- вывести звено на свежий воздух в полном составе;
- определить при выходе из непригодной для дыхания среды место выключения из СИЗОД и дать команду на выключение.
При нахождении звена ГДЗС в задымленной зоне необходимо соблюдать следующие требования:
- продвигаться, как правило, вдоль капитальных стен или стен с окнами;
- по ходу движения следить за поведением несущих конструкций, возможностью быстрого распространения огня, угрозой взрыва или обрушения;
- докладывать о неисправностях или иных неблагоприятных для личному составу звена ГДЗС обстоятельствах на пост безопасности и принимать решения по обеспечению безопасности личного состава звена;
- входить в помещение, где имеются установки высокого напряжения, аппараты (сосуды) под высоким давлением, взрывчатые, отравляющие, радиоактивные, бактериологические вещества только по согласованию с администрацией объекта и с соблюдением рекомендованных ею правил безопасности.
Необходимый минимум экипировки личного состава звена ГДЗС:
- средства индивидуальной защиты органов дыхания одного типа;
- средства спасания и самоспасания;
- необходимый инструмент для вскрытия и разборки конструкций;
- приборы освещения и связи;
- средства страховки звена - направляющий трос;
- средства тушения пожара.
При работе в СИЗОД и при загазованности большой площади посты безопасности и контрольно-пропускные пункты создаются на весь период тушения пожара. В этих случаях на них возлагается проведение инструктажа по мерам безопасности с лицами, направляющимися на тушение пожара, с учетом поставленных задач.
При организации разведки пожара руководителю тушения пожара (далее – РТП) и другим оперативным должностным лицам на пожаре (далее - оперативные должностные лица) следует максимально привлекать службы жизнеобеспечения организации для определения характера агрессивных химически опасных веществ (далее – АХОВ), радиоактивных веществ (далее – РВ), уровня их концентрации и границы зон загрязнения, а также необходимых мер безопасности.
Запрещается входить с открытым огнем в помещения, где хранятся и обращаются легковоспламеняющиеся жидкости, горючие жидкости (далее - ЛВЖ, ГЖ), емкости и сосуды с горючими газами, а также где возможно выделение горючих пылей и волокон.
Билет №5
В.1. Определение принципов решающего направления.
1.Опасные факторы пожара угрожают жизни людей и их спасение невозможно без использования технических средств спасания и введения огнетушащих средств - силы и средства сосредотачиваются и вводятся для обеспечения спасательных работ;
- Создается угроза взрыва - силы и средства, сосредотачиваются и вводятся в местах, где действие подразделений обеспечивают предотвращение взрыва;
- Огнем охвачена часть объекта, и он распространяется на другие его части или на соседние строения - силы и средства, сосредотачиваются и вводятся на участки, где дальнейшее распространение огня может привести к наибольшему ущербу;
4. Горением охвачено здание не представляющее собой ценности и создалась угроза близко находящемуся объекту - основные силы и средства сосредотачиваются на негорящем здании;
5.Горением охвачено отдельно стоящее здание и нет угрозы распространения огня на соседние объекты - основные силы и средства сосредотачиваются и вводятся в местах наиболее интенсивного горения.
В.2. Пожарные насосы, их виды. ПЛС - 20П, устройство, порядок применения, испытание.
Назначение
Предназначен для создания и направления струи воды или воздушно-механической пены при тушении пожаров.
Устройство
Состоит из приемного корпуса 2, поворотного тройника 16, двухрожкового разветвления 17, трубы 5, насадка 6. Приемный корпус 2 закрепляется на съемной опоре (лафете) 15, который состоит из двух симметрично изогнутых лап с шипами.
В приемном корпусе 2 расположен обратный шарнирный клапан, который позволяет присоединять и заменять рукавные линии к напорному патрубку без прекращения работы ствола.
Приемный корпус 2 соединен с поворотным тройником 16, поворотный тройник - с двухрожковым разветвлением 17. Поворотные соединения уплотнены кольцевыми резиновыми манжетами.
Внутри корпуса 5 трубы установлен четырехполосной успокоитель 7.
Для подачи воздушно-механической пены водяной насадок 6 на корпусе трубы заменяют на воздушо-пенный.
Рис.1. Переносной лафетный ствол ПЛС-20П
1-напорный патрубок приемного корпуса; 2-приемный корпус; 3-винт устройства фиксации перемещения ствола в вертикальной плоскости; 4-рукоятка управления стволом; 5-корпус трубы; 6-водяной насадок; 7-успокоитель; 8-сегмент (упорная площадка) устройства фиксации перемещения ствола в вертикальной плоскости; 9-фиксатор на опоре для крепления приемного корпуса; 10-фиксатор рукоятки управления стволом; 11-патрубок (рожок) двухрожкового разветвления; 12-хомутовые соединения поворотного тройника и двухрожкового разветвления; 13-хомутовое соединение приемного корпуса и поворотного тройника; 14-выступ с прорезью; 15-съемная опора (лафет); 16-поворотный тройник; 17-двухрожковое разветвление
Техническая характеристика
Диаметр насадка, мм. ...................................... 22 28 32
Условное давление, кгс/см2........................... 6 6 6
Расход воды, л/с................................................19 23 30
Расход пены, м3/мин ....................................................12
Дальность струи, м:
воды.....................................................................61 67 68
пены................................................................................. 32
Соединительная головка..........................................ГМ-70
Масса......................................................................не более 27 кг
Испытание
Стволы испытываются не менее одного раза в год. Испытание на герметичность проводят гидравлическим давлением 0,8 МПа (8 кгс/см2). При этом просачивание воды в местах уплотнительных соединений не допускается.
В.3.Сдача контрольных нормативов.
В.4.Основные требования по предупреждению электротравматизма.
Защита от поражения электрическим током. Средства защиты.
Опасность поражения людей электрическим током.
Поражение людей электрическим током возможно вследствие:
- Соприкосновения с частями установок, нормально находящимися под напряжением;
- Соприкосновения с частями установок, нормально не находящимися под напряжением, но случайно могущими оказаться под таковым благодаря повреждению изоляции.
- Попадание под шаговое напряжение.
Около 75 % поражений людей электрическим током происходит в сетях при напряжении до 1000 В и около 25 % в сетях с напряжением более 1000 В.
Характерными признаками поражения людей электрическим током являются ожоги, электрические знаки, металлизация кожи, непроизвольные судорожные сокращения мышц, потеря сознания, нарушение работы сердечно-сосудистой системы, спазмы мозговых и коронарных сосудов, паралич дыхания и др.
Степень поражения зависит от величины и рода тока, частоты, продолжительности воздействия, путей протекания тока, состояния здоровья человека и других факторов. Смерть от действия электрического тока часто бывает лишь кажущейся. Главной причиной мнимой смерти является остановка дыхания, поэтому жизнь человека, пострадавшего от электрического тока, будет зависеть от того, насколько быстро ему сумеют вернуть дыхание. Основной мерой оживления мнимоумершего является проведение искусственного дыхания, которое состоит в наиболее полном подражании естественному вдоху и выдоху.
Защита людей от поражения электрическим током обеспечивается путем:
- применения надлежащей изоляции, а в отдельных случаях — повышенной;
- применения двойной изоляции;
- соблюдения соответствующих расстояний до токоведущих частей или путем закрытия, ограждения токоведущих частей;
- применения блокировки аппаратов и ограждающих устройств, для предотвращения ошибочных операций и доступа к токоведущим частям;
- надежного и быстродействующего автоматического отключения частей электрооборудования, случайно оказавшихся под напряжением, и поврежденных участков сети, в том числе защитного отключения;
- заземления или зануления корпусов электрооборудования и элементов электроустановок, которые могут оказаться под напряжением вследствие повреждения изоляции;
- выравнивания потенциалов;
- применения разделительных трансформаторов;
- применения напряжении ниже 50 В переменного тока частотой 50 Гц и 120 В и ниже постоянного тока:
- применения предупреждающей сигнализации, надписей и плакатов;
- применения устройств, снижающих напряженность электрических полей;
- использования средств защиты и приспособлений, в том числе для защиты от воздействия электрического поля в электроустановках, в которых его напряженность превышает допустимые нормы.
Билет №6
В.1. Основные способы прекращения горения.
способы прекращения горения
Охлаждение зоны горения или горючих веществ:
- воздействие на поверхность горящих материалов огнетушащими средствами.
- охлаждение горящих материалов их перемешиванием.
2. изоляция реагирующих веществ от зоны горения:
- создание изолирующего слоя на поверхности горючих материалов.
- изоляция зоны горения от действия окислителя.
3. разбавление горючей смеси негорючими газами, парами (флегматизаторами).
4. химическое торможение реакции горения (ингибирование).
В.2. Пожарный гидрант, устройство, порядок применения. Пожарные рукава и арматура.

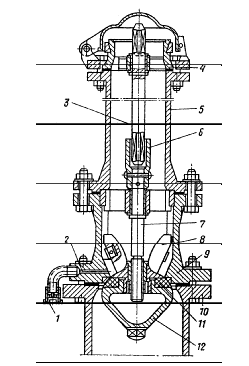

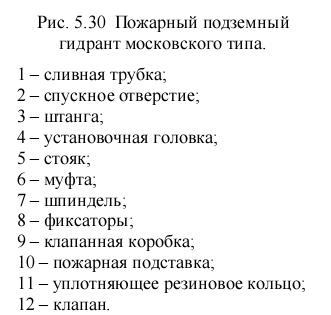

Для отбора воды на пожаротушение на водопроводных сетях устанавливают пожарные гидранты. Наиболее распространены подземные гидранты московского типа (см. рис. 5.30). Их устанавливают на водопроводных трубах, в специальных колодцах, закрываемых крышкой. В зависимости от глубины колодца гидранты выпускаются высотой от 500 мм до 3000 мм с интервалом 250 мм.
 |  |
Основными частями гидранта являются: клапанная коробка 9, стояк 5, установочная головка с резьбой и крышкой 4.
Гидрант крепится на водопроводной трубе болтами с помощью стандартной пожарной подставки (тройник водопроводной сети) 10 и фланцевого соединения. Чугунный пустотелый клапан 12 каплеобразной формы собран из двух частей, между которыми установлено резиновое уплотнительное кольцо 11. В верхней части клапана имеются фиксаторы 8, которые перемещаются в продольных пазах клапанной коробки. Шпиндель 7, пропущенный через отверстие крестовины стояка, ввинчен в нарезную втулку в верхней части клапана. На другом конце шпинделя закреплена муфта 6, в которую входит квадратный конец штанги 3.
Верхний конец штанги заканчивается также квадратом для торцевого ключа пожарной колонки. При вращении штанги и шпинделя (при помощи торцевого ключа пожарной колонки) клапан гидранта, благодаря наличию фиксаторов, совершает только поступательное движение, обеспечивая его открытие или закрытие. Кроме того, один из фиксаторов, при открывании и опускании клапана закрывает спускное отверстие 2, расположенное в нижней части клапанной коробки, предотвращая тем самым попадание воды в колодец гидранта. Для прекращения отбора воды из водопроводной сети вращением штанги и шпинделя клапан гидранта поднимается вверх, обеспечивая при этом открывание фиксатором спускного отверстия. Оставшаяся после работы гидранта вода в стояке вытекает через спускное отверстие и сливную трубку 1 в колодец гидранта. Для предотвращения попадания воды в корпус гидранта на сливной трубке установлен обратный клапан.
Техническая характеристика подземного пожарного гидранта московского типа
Рабочее давление – 1,0 МПа (10 кгс/см2)
Внутренний диаметр корпуса – 125 мм
Ход клапана – 24…30 мм
Число оборотов штанги до полного открывания клапана – 12…15
Для нахождения пожарных гидрантов на стенах зданий и сооружений, напротив которых установлен гидрант, прикрепляют указательную табличку, выполненную с использованием флуоресцентных или светоотражающих покрытий.
В.3.Сдача контрольных нормативов.
В.4.Требования безопасности при несении караульной службы:
- обязанности личного состава при несении службы в составе внутреннего наряда, на постах и дозорах;
При несении службы на постах и в дозорах на охраняемых предприятиях личный состав ГПС обязан строго соблюдать объектовые, а также цеховые правила по охране труда и производственной санитарии. Обходить и осматривать охраняемую территорию, своевременно докладывать командиру отделения о всех происшествиях и обнаруженных недостатках.
Билет №7
В.1. Что такое ликвидация пожара.
Ликвидация - когда горение прекращено и приняты меры по предотвращению возобновления горения.
В.2. Водопенные коммуникации пожарного автомобиля. Снаряжение пожарного, что в
него входит.
Емкости для огнетушащих веществ
Цистерна для воды
Горловина 2 (рис. 1) с крышкой и резиновым уплотнителем расположена в верхней части цистерны и служит лазом при осмотре и ремонте внутренней полости цистерны. Под колпаком 1 установлена контрольная труба 8 с выходом через днище цистерны. В днище цистерны имеется чашка 7, служащая отстойником. Над отстойником установлена труба 4 для выдачи воды из цистерны. По трубе 6 вода подается от насоса к лафетному стволу или для заполнения цистерны. По трубе 5 производится забор пенообразователя из цистерны.
К задней торцевой стенке приварены фланцы и патрубки для подсоединения трубопроводов водопенных коммуникаций. Цистерна установлена на ложементы, которые через резиновые амортизаторы крепятся к раме шасси, и закрепляется к ним через резиновые прокладки поясами 7.
Рис. 1. Цистерна:
1-колпак; 2-горловина; 3-крышка; 4, 5, 6-труба; 7-чашка; 8-труба контрольная; 9-обечайка; 10-прокладка; 11-пояс
Бак для пенообразователя
Бак для пенообразователя установлен в насосном отделении. Для заполнения бака пенообразователя необходимо отвернуть крышку 4 (рис; 2) горловины 3 и наполнить бак, а для промывки бака дополнительно отвернуть заглушку 1 отстойника 2.

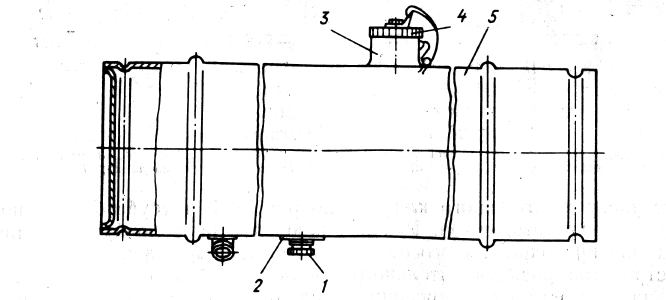

Рис. 2. бак для пенообразователя:
1—заглушка; 2—отстойник; 3—горловина; 4—крышка; 5—обечайка
Снаряжение пожарного:
Каска пожарная – это индивидуальное средство, предназначенное для защиты головы, шеи и лица пожарного от термических и механических воздействий, агрессивных сред, поверхностно-активных веществ, воды при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ, а также неблагоприятных климатических воздействий. Основные части каски: корпус, лицевой щиток, пелерина, внутренняя оснастка, подбородочный ремень.
Боевая одежда пожарного (БОП), согласно НПБ 157-99 - одежда, предназначенная для защиты тела человека от опасных и вредных факторов окружающей среды, возникающих при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ, а также от неблагоприятных климатических воздействий.
Пояс пожарный спасательный предназначен для проведения аварийно-спасательных работ во время пожара, а также для самоспасания и страховки пожарных при работе на высоте.
Карабин пожарный (согласно НПБ 168-97) - карабин, входящий в состав снаряжения пожарного предназначен для страховки пожарного при работе на высоте, а также для спасания и самоспасания с высотных уровней.
