РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19)
RU
(11)
2371612
(13)
C1



(51)  МПК

F04D13/04   (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.02.2010 - действует







(21), (22) Заявка: 2008108664/06, 05.03.2008

(24) Дата начала отсчета срока действия патента:
05.03.2008

(46) Опубликовано: 27.10.2009

(56) Список документов, цитированных в отчете о
поиске: SU 1229422 A1, 07.05.1986. RU 2287709 C2, 20.11.2006. RU 2106534 C1, 10.03.1998. RU 2002128094 A, 10.05.2004. GB 1519565 A, 02.08.1978. JP 7233708 A, 05.09.1995.

Адрес для переписки:
305040, г.Курск, ул. 50 лет Октября, 94, КурскГТУ, ОИС
(72) Автор(ы):
Ежов Владимир Сергеевич (RU)

(73) Патентообладатель(и):
Государственное образовательное учреждение высшего профессионального образования "Курский государственный технический университет" (RU)

(54) ТЕПЛОТРУБНЫЙ НАСОС

(57) Реферат:

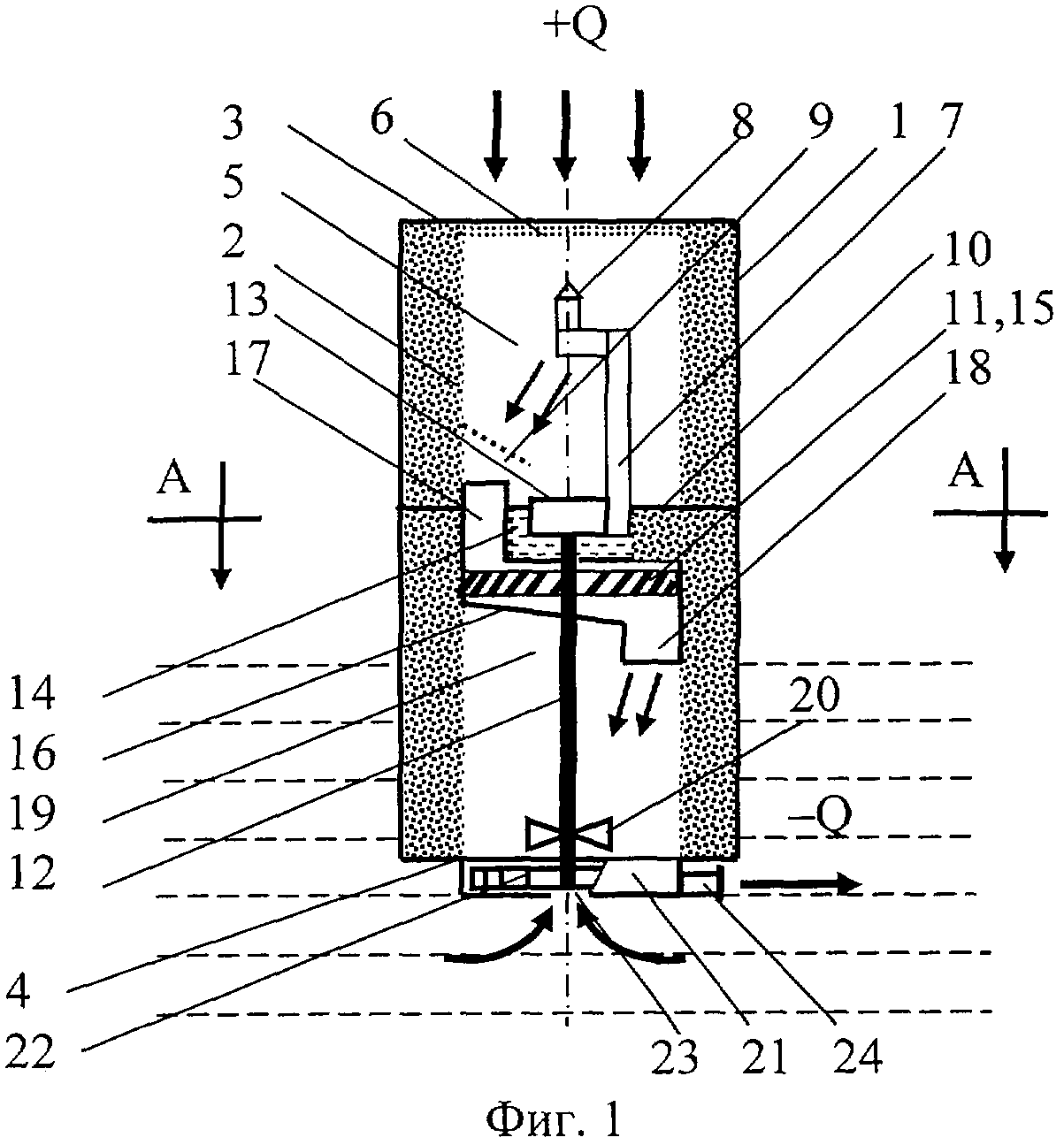

Изобретение относится к энергомашиностроению и может быть использовано для утилизации вторичных тепловых энергоресурсов и низкопотенциальной тепловой энергии природных источников. Насос содержит в одном корпусе 1 испарительную, рабочую и конденсационную камеры 5, 11, 19, покрытые изнутри фитилем 2 и частично заполненные легкокипящей жидкостью. Также он имеет перегородку 10 и резервуар 14 для сбора конденсата. Верхняя торцевая стенка 3 камеры 5 покрыта полосами пористого материала 6. Внутри камеры 5 устроен перфорированный сепарационный щит 9 и напорный трубопровод 7 с форсункой 8. Внутри камеры 11 проходит вал 12 с питательным насосом 13, соединенным с трубопроводом 7. Корпус насоса 13 находится в резервуаре 14, перфорированные стенки которого соприкасаются с фитилем 2. Колесо турбины 15 помещено в корпус 16, соединенный с камерой 5 паровым соплом 17, а патрубком 18 мятого пара - с камерой 19. Внутри камеры 19 вал 12 снабжен пропеллером 20, а снаружи - рабочим колесом 21 насоса, помещенным в корпус 22, снабженный всасывающим отверстием 23 и напорным патрубком 24. Изобретение направлено на повышение надежности и эффективности насоса с паровым турбинным приводом. 3 ил.
