УДК 550.832

ББК 26.2

Н 76


НАУЧНАЯ СЕКЦИЯ «В». «НОВЫЕ ДОСТИЖЕНИЯ В ТЕХНИКЕ И ТЕХНОЛОГИИ ГЕОФИЗИЧЕСКИХ ИССЛЕДОВАНИЙ СКВАЖИН». Тезисы докладов. Секции «В» VIII Конгресса нефтегазопромышленников России. Уфа, 26-29 мая 2009 г.


В сборнике представлены тезисы докладов, рассматривающих современное состояние и достижения в геофизической области нефтегазового сервиса: информационное обеспечение бурения горизонтальных скважин и боковых стволов, применение информационных технологий при разработке нефтегазовых месторождений, новая техника и технологии геофизических исследований скважин, вопросы метрологического обеспечения ГИС, новые материалы, оборудование, технологии для нефтегазового сервиса.

Настоящая конференция проводится одновременно с XVII Международной специализированной выставкой «Газ. Нефть. Технологии – 2009» в г. Уфа.

Представляет интерес для широкого круга специалистов нефтегазового комплекса, научных работников и студентов профильных ВУЗов.


Организаторы конференции:
  • ОАО НПФ «ГЕОФИЗИКА»
  • Башкирское отделение Евро-Азиатское геофизического общества
  • Ассоциация научно-технического и делового сотрудничества по геофизическим исследованиям и работам в скважинах (АИС)


Тезисы докладов Научной секции «В» подготовлены к печати Группой научно-технической информации и рекламно-издательской деятельности ОАО НПФ «Геофизика».


Ответственный редактор – Зверева К.Б.

Компьютерная подготовка – Соболь Е.Г.

Художественное оформление – Ткач М.М.

Научное редактирование – Семенова М.В.


УДК 550.832

ББК 26.2


ISBN 978-5-901472-17-0 © ООО ИМЦ ОАО НПФ «Геофизика»

ОРГКОМИТЕТ КОНГРЕССА (секция В)


Руководитель секции:


Лаптев В.В. - директор по развитию геофизического приборостроения ОАО НПФ «Геофизика».


Сопредседатели секции:


Венско С.А. - главный инженер-заместитель генерального директора ООО «Газпром геофизика».

Тихонов А.Г. - главный инженер треста «Сургутнефтегеофизика».


Ответственный секретарь секции:


Евдокимова А.Т. - директор ООО ИМЦ «Геофизика».


Информационные спонсоры:

  • Научно-технический вестник «Каротажник»
  • «Геофизический вестник»
  • Вестник ЦКР Роснедра
  • Нефтесервис

УДК 550.8.02

МИРОВОЙ КРИЗИС И КОНКУРЕНТОСПОСОБНОСТЬ ГИС


В.В. Лаптев

(ОАО НПФ «Геофизика», г. Уфа, Башкортостан, Россия)


Российская геофизическая наука вступила в текущий финансово-экономический кризис, имея за плечами опыт преодоления тотального кризиса общественно-политической системы, развала страны, экономического хаоса, нестабильности и непрерывных реформ 90-х годов. Геофизика является самой наукоёмкой и высокотехнологичной сферой нефтегазового комплекса и обеспечивает около 90% информации, необходимой ему для нормального функционирования. На примере той части геофизики, которая связана с разработкой новой техники и технологий геофизических исследований скважин (ГИС), рассматриваются состояние и пути повышения конкурентоспособности российской геофизики на внутреннем и мировом рынках нефтегазового сервиса.

УДК 622.276.1/.4:65.015.13

ОПЫТ И НОВОВВЕДЕНИЯ В ОБЛАСТИ ЭКСПЕРТИЗЫ ЗАПАСОВ И ОЦЕНКИ ПРОЕКТНОЙ И ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ НА РАЗРАБОТКУ МЕСТОРОЖДЕНИЙ УГЛЕВОДОРОДНОГО СЫРЬЯ


В.В. Шелепов (Федеральное государственное учреждение «Государственная комиссия по запасам полезных ископаемых»,

г. Москва, Россия)


1) Структура ЦКР Роснедра,

В настоящее время в составе ЦКР функционируют четыре секции: нефтяная секция, газовая секция, секция твердых полезных ископаемых, секция подземных вод. Также существуют 5 территориальных отделений (углеводородное сырье) и 16 территориальных отделений по твердым полезным ископаемым и подземным водам.

2) Итоги деятельности в 2008 году,

В 2008 году нефтяной секцией ЦКР Роснедра проведено 53 заседания; на которых рассмотрено 276 проектных документов. В том числе:
  • 78 проектов разработки и дополнений к ним;
  • 68 технологических схем разработки и дополнений к ним;
  • 53 проекта пробной эксплуатации;
  • 8 технологических схем ОПР;
  • 69 авторских надзоров за реализацией действующих проектных документов.

В 2008 г. территориальными отделениями ЦКР Роснедра (углеводородное сырье) проведено 90 заседаний, на которых рассмотрено 425 проектных документов.

Секция подземных вод рассмотрела 15 проектных документов.

Секция твердых полезных ископаемых рассмотрела 964 отчета, территориальные отделения секции ТПИ рассмотрели 255 отчетов.

3) Изменения в законодательстве.

Федеральный закон Российской Федерации от 30 декабря 2008 г. N 309-ФЗ внес изменения в отдельные законодательные акты Российской Федераций в т.ч. в статью 23" закона Российской Федерации "О недрах". Эти поправки относятся к деятельности ЦКР Роснедра.

4) Новая классификация запасов.


УДК 550.832:622.243.24

АВТОНОМНЫЙ ГЕОФИЗИЧЕСКИЙ КОМПЛЕКС «ГОРИЗОНТАЛЬ»

ДЛЯ ИССЛЕДОВАНИЯ БОКОВЫХ СТВОЛОВ

И ГОРИЗОНТАЛЬНЫХ СКВАЖИН


А.А. Булгаков, В.Н. Служаев

(ОАО НПФ «Геофизика», г. Уфа, Башкортостан, Россия)


В последнее время в практике геофизических исследований всё более актуальным становится проведение полного комплекса ГИС в горизонтальных и наклонно-направленных скважинах, находящихся в процессе бурения, путём доставки сборки геофизических приборов, работающих в автономном режиме, с помощью бурильных труб. Как правило, каждый скважинный прибор, реализующий тот или иной метод ГИС в указанном комплексе, располагается в специальном ударопрочном контейнере, имеет свой автономный регистратор первичной информации и источник питания в виде аккумуляторных батарей.

По отдельному заданию двух организаций, входящих в ассоциацию АНЕГА (ОАО «Когалымнефтегеофизика» и ОАО «Башнефтегеофизика»), нами разработана, изготовлена и поставляется заказчикам в опытно-промышленное опробование «Автономная геофизическая система АГС «Горизонталь» (рис.1).

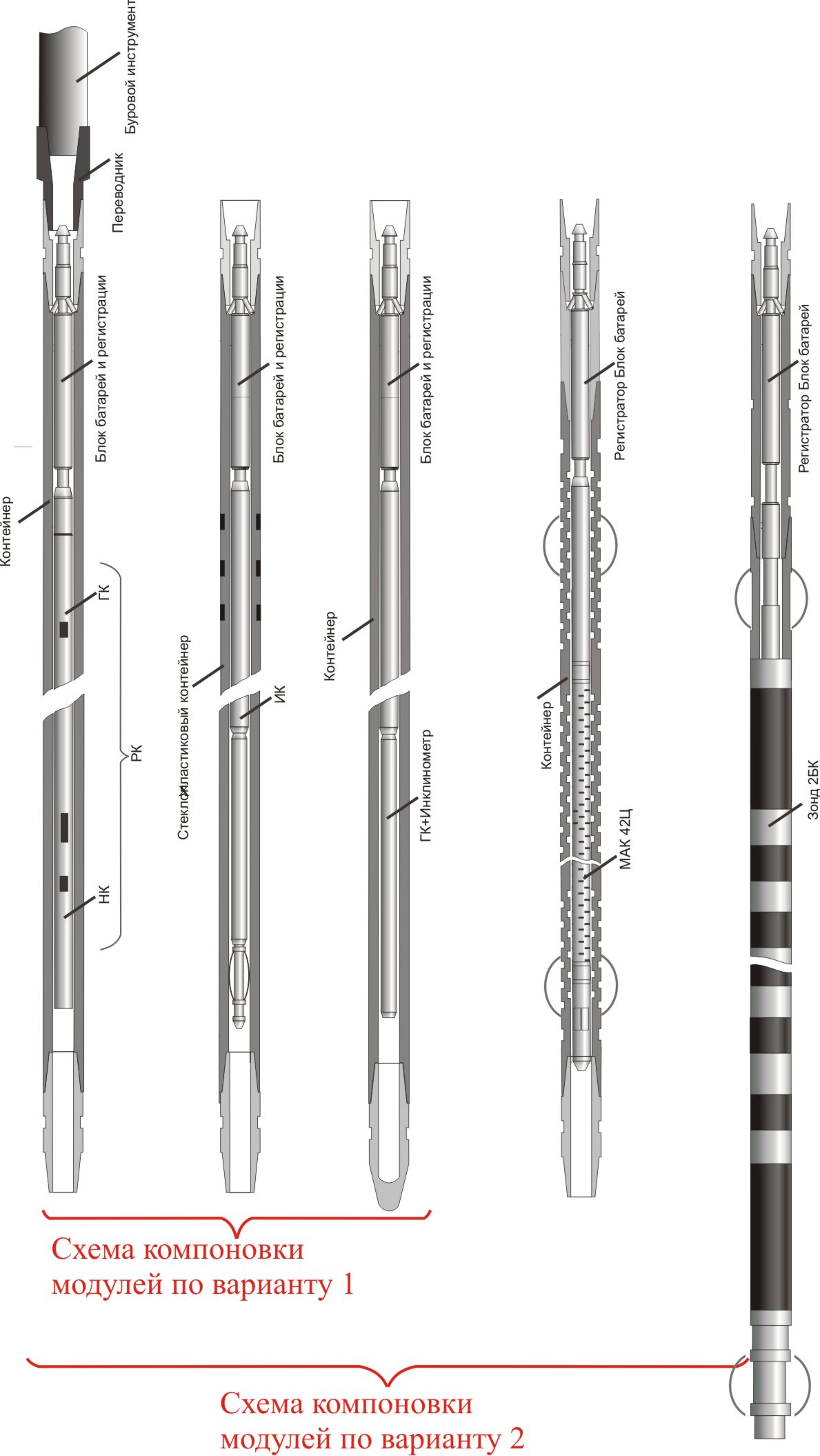

На рис.2 приведены основные характеристики и спецификация всех геофизических модулей, входящих в данный комплекс.

Назначение комплекса: выполнение в автономном режиме основного комплекса геофизических исследований в бурящихся горизонтальных и наклонно-направленных скважинах путем доставки геофизических приборов с помощью бурильных труб в контейнерах.

Решаемые задачи: определение положения ствола скважины в пространстве, определение ФЕС горных пород, оценка характера насыщения вскрываемого горизонтальной скважиной разреза.

Область применения: бурящиеся горизонтальные скважины, в т.ч. забуриваемые из старого фонда скважин диаметром от 112 до 216 мм с радиусом кривизны 40 м и более.

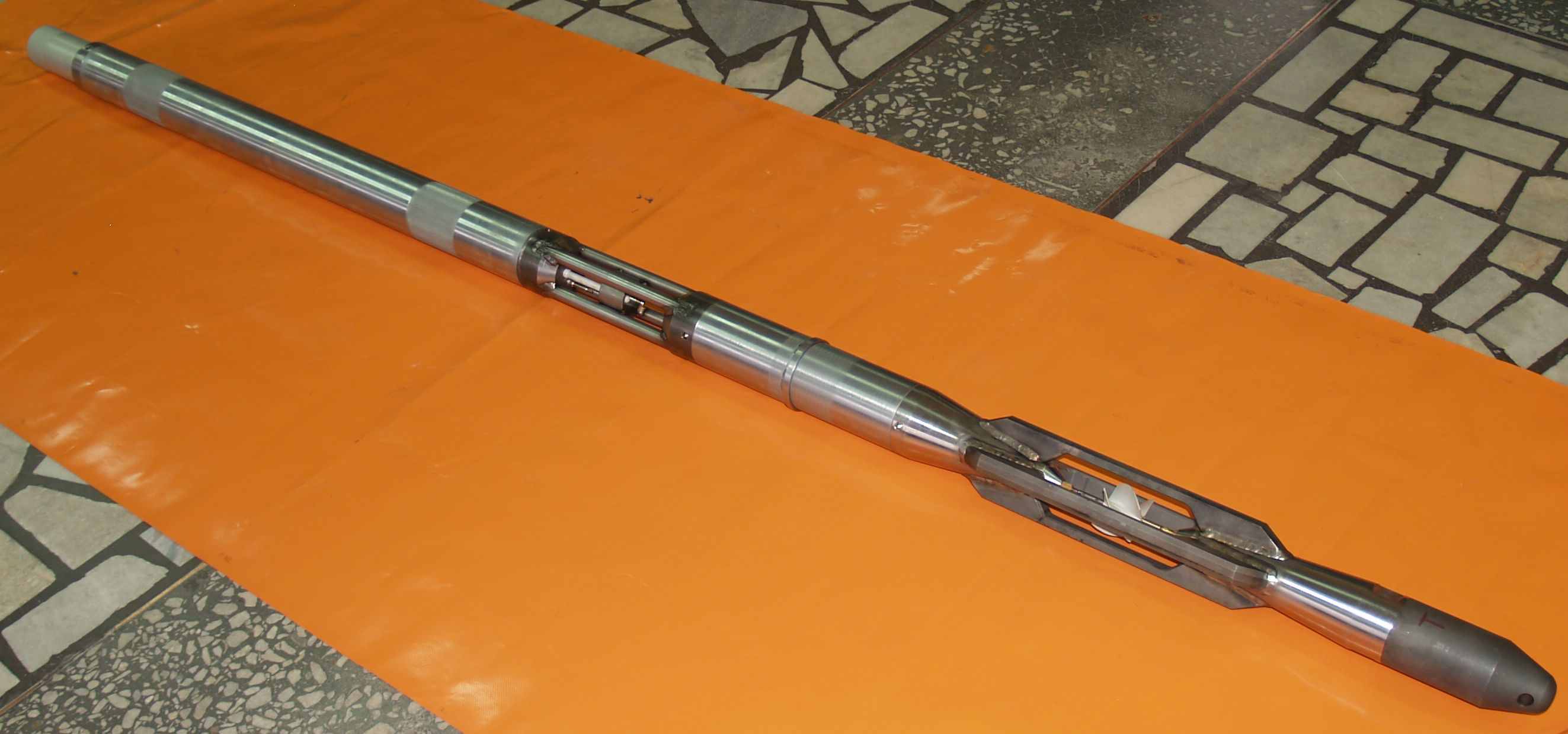

Рис. 1 Автономная

геофизическая система

АГС «Горизонталь»

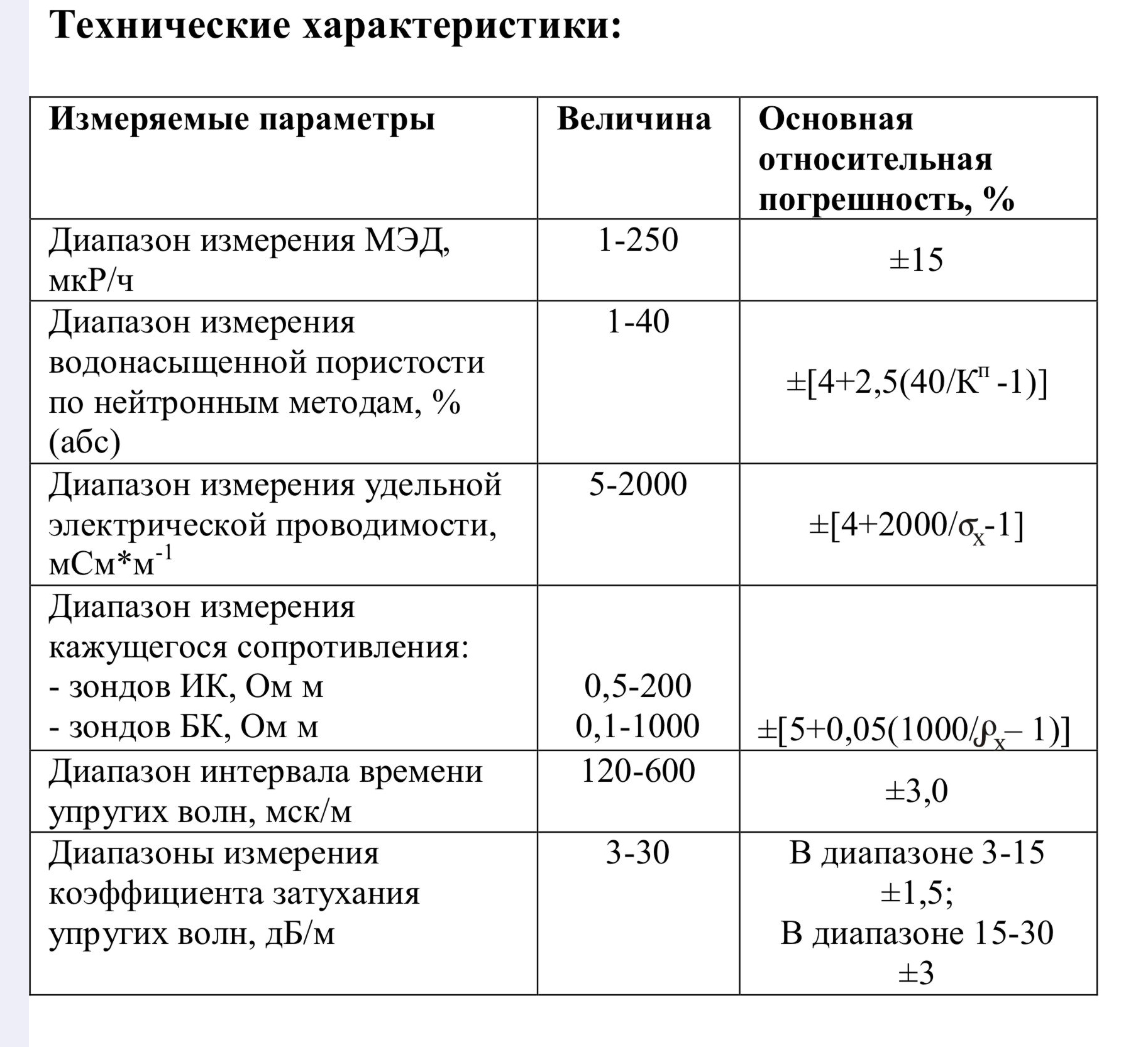

Рис. 2 Основные

характеристики

и спецификация всех

геофизических

модулей


УДК 550.832.07/.08

НАЗЕМНОЕ ОБОРУДОВАНИЕ, ВЫПУСКАЕМОЕ

В ООО НПК «НЕФТЕГЕОФИЗИКА»

ДЛЯ ГИС И НЕФТЕГАЗОВОГО СЕРВИСА


Л.В. Лаптев

(ООО НПК «Нефтегеофизика», г. Уфа, Башкортостан, Россия)


Научно-производственный комплекс «Нефтегеофизика» (дочернее предприятие ОАО НПФ «Геофизика») - современное высокотехнологичное предприятие, которое осуществляет процесс проектирования, производства, монтажа и сервисного обслуживания мобильного нефтяного и геофизического оборудования и является ведущим производителем наземной геофизической техники в России.

Производственный опыт компании по выпуску специальной техники начинает свой отсчет с 1996 г. Тогда, совместно с французской фирмой «Schlumberger», по новейшей технологии был выпущен первый подъемник каротажный самоходный (ПКС) с гидравлическим приводом спуско-подъемного агрегата (СПА).

С 1998 г. ООО НПК «Нефтегеофизика» уже самостоятельно освоил производство подъёмников, которым нет аналогов на российском рынке. Продукция предприятия отличается надежностью, удобством в эксплуатации и обслуживании. Привлекательность техники заключается в том, что она реализуется по ценам ниже аналогичных зарубежных образцов.

Развитие новой наземной техники для геофизического сервиса имеет несколько тенденций:
  1. Подъемники с механическим приводом. Несмотря на постоянно уменьшающуюся ценовую разницу с «гидравликой» и «электрикой», остаются наиболее востребованными подъемниками до настоящего времени. В основном это ПКС 3.5, ПКС-5.0. В области малогабаритных подъемников ПКС-2.0 и проволочных лебедок также наиболее востребованным становится электропривод. Верхний диапазон по глубине ПКС-7, подъемники со спецкабелем, двухлебедочные конструкции выпускаются на гидроприводе. Т.е. область использования «механики» постоянно сужается, но в количественном плане остается пока стабильной. Улучшение характеристик «механики» в ближайшей перспективе будет идти по следующим направлениям:
  • Внедрение новых реверсивных планетарных редукторов, обеспечивающих больший диапазон скоростей и усилий. С переходом на шасси с турбированными двигателями ЕВРО-2, ЕВРО-3 нижний диапазон скоростей с использованием традиционных редукторов повысился до 200 м/ч. Новые реверсивные редукторы для работы на низких скоростях могут использовать заднюю скорость КПП с большим передаточным числом, а в верхнем диапазоне – 3 скорости редуктора плюс 5 скоростей КПП автомобиля.
  • Замена механических дублеров. КПП автомобиля – пневмоэлектрический дублер фирмы «Кора». Переключение реверса и скоростей редуктора с помощью пневмоцилиндров. Гидравлический дублер педали сцепления. Электрический дублер управления дроссельной заслонкой.
  • Вертолетное, санное, контейнерное исполнение.
  1. Подъемники с гидравлическим приводом. Быстро развивающийся сегмент рынка. В 2007 году в НПК обеспечили почти половину прироста производства. Широкая линейка насосов и моторов позволяет использовать гидропривод как в малогабаритных лебедках, так и в самых мощных подъемниках с усилием до 20 тонн. Установка нескольких насосов в гирлянду от КОМ автомобиля позволяет одновременно использовать в составе подъемника несколько лебедок, гидрогенератор, гидравлический кабелеукладчик, телескопическую мачту, аутригеры и т.п. В последнее время за рубежом широкое распространение получили универсальные гидравлические подъемники, работающие по смешанной технологии с использованием геофизического кабеля и НКТ. Это, в первую очередь, технология ТСР – перфорация на трубах и освоение скважины методом свабирования через НКТ.
  2. Подъемники с электрическим приводом. Практически полностью заняли сегмент малогабаритных и проволочных лебедок. Широко используются в вертолетном исполнении с быстросъемным барабаном, с возможностью транспортировки «в два этапа» на внешней подвеске МИ-8.

ООО НПК «Нефтегеофизика» – постоянный участник многих специализированных выставок и является лауреатом многих престижных дипломов.

Для дальнейшего успешного развития предприятия нами разрабатываются и внедряются новые формы кооперации с участниками российского и зарубежного рынков, запланировано создание совместного предприятия по производству каротажных подъемников в ближайшей перспективе.

УДК 550.832.07/.08

НОВАЯ ТЕХНИКА ДЛЯ КОНТРОЛЯ КАЧЕСТВА ЦЕМЕНТИРОВАНИЯ НАКЛОННО-НАПРАВЛЕННЫХ И ГОРИЗОНТАЛЬНЫХ СКВАЖИН


М.А. Сулейманов, В.Я. Иванов, Е.В. Семенов

(ОАО НПФ «Геофизика» г. Уфа, Башкортостан, Россия)


Для контроля качества цементирования обсадных колонн в наклонно-направленных и горизонтальных скважинах в ОАО НПФ «Геофизика» разработаны и выпускаются несколько модификаций автономных геофизических систем АГС «Цементомер автономный».

Основные технические характеристики этих систем приведены в таблице 1.

Таблица 1 Основные технические характеристики автономных цементомеров



Наименование изделия и основных составных частей (кол-во)

Диаметр исследуемых колонн (мм)

Максимальная

температура,С

давление, МПа

Диаметр, мм

Длина, м

1.

АГС «Цементомер автономный ЦА»

102 – 127

120/60

64/13,6

1.1.

Модуль акустического каротажа МАК-4А (1 шт.)

102 – 146

120/80

60/3,6

1.2.

Автономный гамма-гамма цементомер АГГЦ (1 шт.)

102 – 127

120/60

64/2,4

1.3.

Модуль гамма-каротажа-лока-тора муфт ГКЛ-64

(1 шт.)

102 – 146

120/60

64/0,9

1.4.

Блок батарей и регистрации ББР1 (4 шт.)




120/60

64/1,7

2.

АГС «Цементомер автономный ЦА-2»

140 – 245

120/80

73/10,1

2.1.

Модуль акустического каротажа МАК-9А (1 шт.)

140 – 245

120/80

73/3,6

2.2.

Модуль гамма-каротажа-локатора муфт ГКЛ-73

(1 шт.)

140 – 245

120/80

73/1,4

2.3.

Блок батарей и регистрации ББР2 (1 шт.)




120/80

73/1,6

2.4.

Автономный гамма-цементомер-изготавливается по дополнительному техническому заданию (1 шт.)










3.

АГС «Цементомер автономный ЦА-3»

146 – 168

120/60

110/13,7

3.1.

Модуль акустического каротажа МАК-90А (1 шт.)

146 – 168

120/80

100/3,7

3.2.

Гамма-плотномер-толщиномер скважинный СГДТ-110А (1 шт.)

146 - 168

120/60

110/2,6

3.3.

Модуль гамма-каротажа-лока-тора муфт ГКЛ-73А

(1 шт.)

146 – 168

120/80

73/1,4

3.4.

Блок батарей и регистрации ББР2 (2 шт.)




120/80

73/1,6


Цементомер автономный ЦА диаметром 64 мм предназначен для контроля качества цементирования обсадных колонн малого диаметра от 102 до 127 мм и содержит модули акустической (МАК-4А) и гамма-гамма цементометрии (АГГЦ), а также гамма-каротажа-локатора муфт (ГКЛ-64).

Цементомер автономный ЦА-2 диаметром 73 мм состоит из модуля акустического каротажа МАК-9А и гамма-каротажа-локатора муфт ГКЛ-73А и позволяет выполнять контроль качества цементирования обсадных колонн диаметром от 140-245 мм.

Цементомер автономный ЦА-3 диаметром 110 мм предназначен для исследований в обсадных колоннах диаметром от 146 до 168 мм комплексом методов акустической и гамма-гамма цементометрии, а также гамма каротажа и электромагнитной локации муфт колонны.

УДК 622.276.56.:550.832

РАЗРАБОТКА, ОПЫТНО-ПРОМЫШЛЕННОЕ ИСПЫТАНИЕ АВТОНОМНОЙ АППАРАТУРЫ, ТЕХНОЛОГИИ ИССЛЕДОВАНИЯ МЕХАНИЗИРОВАННЫХ СКВАЖИН, СКВАЖИН ПРИ ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ ЭКСПЛУАТАЦИИ ПРОДУКТИВНЫХ ПЛАСТОВ


В.М. Осадчий (ОАО НПП «ГЕРС», г. Тверь, Россия)


Разработана технология, автономная аппаратура, которая позволяет проводить гидродинамические исследования в скважинах, оборудованных электроцентробежными насосами (ЭЦН), газлифтными клапанами при одновременно-раздельной эксплуатации двух и более пластов, выполняющие следующие задачи:
  • В скважинах, оборудованных насосными установками типа ЭЦН: инструментальные измерения давлений, температур на приеме и выкидной линии насоса при различных режимах; регистрация забойных и пластовых давлений на кровле продуктивных пластов (путем пересчета, зарегистрированных значений давлений на приеме насоса на кровлю продуктивного пласта); снятие кривых КВД, индикаторных; контроль за работой насосных установок, подземного оборудования.
  • В скважинах, оборудованных газлифтными установками: инструментальная регистрация давлений, температур газа на входе и выходе газлифтных клапанов при различных режимах; снятие кривых КВД, индикаторных; контроль за работой подземного оборудования.
  • В скважинах, эксплуатируемыми по технологии одновременно-раздельной добычи (ОРД), одновременно-раздельной закачки (ОРЗ): одновременная регистрация давлений, температур в НКТ и затрубном пространстве при спуске оборудования (по технологии ОРЗ) в скважины, раскрытии пакеров, закачке воды в продуктивные пласты; снятие кривых КВД, индикаторных при установившихся режимах добычи нефти или закачки воды по технологии (ОРД) или (ОРЗ); определение приемистости (дебита) продуктивных пластов.

УДК 550.832.53

НОВЫЕ МОДИФИКАЦИИ АППАРАТУРЫ СТАЦИОНАРНОГО НЕЙТРОННОГО КАРОТАЖА ДЛЯ ИССЛЕДОВАНИЯ НЕФТЕГАЗОВЫХ И РУДНЫХ СКВАЖИН


В.Я. Иванов, У.Ш. Султанов, Т.А. Гильманшин,

В.В. Курочкин, А.А. Беляев, А.А.Яшин

(ОАО НПФ «Геофизика», г. Уфа, Башкортостан, Россия)


В работе рассматриваются приборы стационарного нейтронного каротажа, разработанные в лаборатории «Комплексной аппаратуры и методики» ОАО НПФ "Геофизика" и введенные в практическое применение.

Наши приборы стационарного нейтронного каротажа успешно эксплуатируются геофизиками Башкортостана , Татарстана, Дагестана, Коми, Казахстана, ОАО «Когалымнефтегеофизика», Пермского края, «Газпромгеофизика» г.Норильск, ЗАО «Красноярскнефтегеофизика», «Иркутскгеофизика», ЗАО «Красноярнефтегеофизика», компанией «АЛРОСА» г. Мирный.

Основные технические характеристики линейки приборов различного назначения приведены в табл. 1-5.


Таблица 1 Приборы на кабеле

Наименование

Метод (зонд)

Число жил кабеля

Максимальная

длина кабеля, км

Максимальное

давление, МПа

Максимальная

температура, оС

Диаметр

мм

Примечание

Модуль

2ННК-Т комплекса

МАГИС

НКТ_мз

НКТ_бз

2

5

80

120

73

Эксплуатируется как автономно, так и в комплексной сборке с другими модулями МАГИС

ПРКЛ-73

НКТ_мз

НКТ_бз

ГК, ЛМ

1 или 2

5

100

120

73

Высокопрочный корпус из нержавеющей стали

ПРКЛ-73А

НГК

ГК

ЛМ

1 или 2

5

100

120

73

Высокопрочный корпус из нержавеющей стали

ПРКЛ-73

150

НКТ_мз

НКТ_бз

ГК, ЛМ

2

5

100

150

73

Высокопрочный корпус из нержавеющей стали

ПРКЛ-73А

150

НГК

ГК

ЛМ

2

5

100

150

73

Высокопрочный корпус из нержавеющей стали

ПРКЛ-73

175

НКТ_мз

НКТ_бз

ГК, ЛМ

2

5

100

175

73

Высокопрочный корпус из нержавеющей стали

ПРК-64

НКТ_мз

НКТ_бз

ГК

1 или 2

5

40

120

64

Применяется для исследования рудных скважин



Таблица 2 Автономные приборы с контейнерной доставкой

Наименование

Метод (зонд)

Число жил кабеля

Максимальная длина кабеля, км

Максимальное давление, МПа

Максимальная температура, оС

Диаметр, мм

Примечание

РК

НКТ_мз

НКТ_бз

ГК

1

5

66

120

42-45

Могут работать в автономном режиме при доставке на забой в контейнере, и через кабель с модулем телеметрии.

РК1

НГК

ГК


1


5

66

120

42-45



Таблица 3 Приборы для исследования скважин в процессе бурения

Наименование

Метод (зонд)

Число жил кабеля

Максимальная длина кабеля, км

Максимальное давление, МПа

Максимальная температура, оС

Диаметр, мм

Модуль НГК-42 комплекса Геонавигатор

НГК

ГК


1

5

66

120

42

ГКБ-45

ГК


1


5

66

120

45


Таблица 4 Приборы для контроля за разработкой нефтяных месторождений

Наименование

Метод (зонд)

Число жил кабеля

Максимальная длина кабеля, км

Максимальное давление, МПа

Максимальная температура, оС

Диаметр, мм

ПРК-42

НКТ_мз

НКТ_бз

ГК

1

5

66

120

42

ПРК-42А

НГК

ГК


1


5

66

120

42

Таблица 5 Приборы в разработке

Наименование

Метод (зонд)

Число жил кабеля

Максимальная длина кабеля, км

Максимальное давление, МПа

Максимальная температура, оС

Диаметр, мм

Примечание

Модуль

ПРКЛ-76-120 комплекса «МАГИС-2»

НКТ_мз

НКТ_бз

ГК, ЛМ

2

5

100

150

76

Эксплуатируется

как автономно, так и в комплексной сборке с другими модулями

«МАГИС-2»

Модуль

ПРКЛ-76А-120 комплекса «МАГИС-2»

НГК

ГК

ЛМ

2

5

100

150

76

Эксплуатируется

как автономно, так и в комплексной сборке с другими модулями «МАГИС-2»

Автономный модуль

ПРК1-90А комплекса «Горизонталь-2»

НГК

ГК








80

120

90

«Горизонталь-2» представляет собой набор приборов диаметром 90 мм, использующих в качестве кожуха трубы и заканчивающиеся стандартными буровыми резьбами для непосредственного навинчивания на колонну бурильных труб.


Автономный модуль

ПРК-90А комплекса «Горизонталь-2»

НКТ_мз

НКТ_бз

ГК







80

120

90


УДК 622.276.53/.4.004.58

МОНИТОРИНГ РАЗРАБОТКИ МНОГОПЛАСТОВЫХ ОБЪЕКТОВ В СКВАЖИНАХ С УЭЦН


И.А. Исхаков, В.В. Лаптев, Г.А. Белышев, И.П. Бабушкин,

А.А. Булгаков, О.В. Харитонов, И.Я. Адиев

(ОАО НПФ «Геофизика», г. Уфа, Башкортостан, Россия)


Постоянное повышение требований со стороны ЦКР к недропользователям по качеству и полноте исходной для проектирования разработки и моделирования месторождений геофизической информации о строении, лито-фациальных, петрофизических и гидродинамических свойствах продуктивных пластов является значимым стимулом для развития техники и технологии ГИС. Отдавая дань должного последним достижениям в пространственной сейсморазведке, электрометрии через обсадную колонну, электрических и акустических имиджерах, новых методах контроля разработки месторождений, нельзя не отметить, что реальная практика применения геофизических методов на стадии эксплуатации месторождений страдает рядом существенных недостатков. Проводимые исследования, как правило, не носят системного во времени и пространстве характера. Кроме того, значительная часть действующего в России фонда эксплуатационных скважин, оборудованных УЭЦН (около 68 000) вообще не охвачена геофизическими исследованиями. Проблема состоит в доставке геофизической аппаратуры под работающий электронасос. Поэтому разработка техники и технологии геофизического контроля работы многопластовых объектов в скважинах с УЭЦН является весьма актуальной. В настоящее время в России получили развитие, в основном, две технологии геофизических исследований скважин с УЭЦН.

В ОАО «Пермнефтегеофизика» разработали технологию одновременного спуска в скважину насосного оборудования и геофизической аппаратуры на кабеле. Спущенный под УЭЦН прибор может в процессе добычи передавать по геофизическому кабелю в наземную аппаратуру информацию в точке или перемещаясь по исследуемому интервалу с помощью периодически подключаемой лебёдки. В неглубоких скважинах Урало-Поволжья («Лукойл-Пермнефть», «Татнефть», «Башнефть», «Роснефть-Удмуртнефть») эта технология освоена и применяется в ограниченных объёмах. В Западной Сибири при больших глубинах и наклонах скважин сдерживающим фактором широкого применения подобной технологии является опасность возникновения аварийных ситуаций, связанных с геофизическим кабелем.

Вторая технология разработана в ОАО «Ноябрьскнефтегазгеофизика» и основана на размещении в скважине, перед спуском УЭЦН, автономных приборов, фиксируемых якорями. Технология успешно применяется на месторождениях «Газпром нефти» в Западной Сибири. Её недостатком является невозможность получения оперативной информации. Специальная аппаратура, рассчитанная на длительную работу в действующей скважине, разработана и поставляется для этих технологий ОАО НПФ «Геофизика».

Специалистами ОАО НПФ «Геофизика» и дочернего предприятия Ижевского радиозавода (ДООО «ИРЗ-ТЭК») разработана технология, позволяющая с использованием стандартного силового кабеля УЭЦН получать в режиме реального времени геофизическую и гидродинамическую информацию о работе каждого из вскрытых в данной скважине пластов. Одновременно с информацией о работе пластов обеспечивается также передача технологической информации о работе УЭЦН. Поступающая из скважины информация накапливается в памяти наземного регистратора и через действующую на месторождении диспетчерскую информационную сеть может доставляться, в соответствии с регламентом нефтяной компании тем службам, от которых зависит принятие оперативных и стратегических решений. Технологическая информация используется также для автоматического отключения УЭЦН в случае превышения заданного порога температуры и давления масла в электродвигателе, повышенной вибрации его корпуса, увеличения потребления тока или снижения сопротивления изоляции жил силового кабеля. Геофизическая и гидродинамическая информация непрерывно поступает из скважины как во время работы, так и при отключении УЭЦН. Это позволяет проводить в скважине гидродинамические исследования пластов, меняя режим работы или отключая УЭЦН. Для исключения риска потери информации в скважинных геофизических модулях предусмотрена запись и архивация всей передаваемой наверх информации в энергонезависимую память каждого геофизического модуля.

Для реализации описанной технологии в ОАО НПФ «Геофизика» и ДООО «ИРЗ-ТЭК» разработан аппаратно-программный комплекс (АПК) «Спрут». Он включает: скважинные геофизические модули, погружной модуль телеметрии с датчиками контроля работы электронасоса и наземный блок, обеспечивающий питание глубинной аппаратуры, приём, накопление и передачу потребителям скважинной информации. Модуль телеметрии крепится к корпусу электродвигателя, а к нему на кабеле подвешиваются геофизические модули. Количество геофизических модулей, состав измеряемых параметров, их метрологические характеристики и режим измерений задаются заказчиком. Наземное оборудование имеет энергонезависимое питание для измерения всех параметров во время аварийных ситуаций. Также оно легко интегрируется в существующие диспетчерские системы за счет наличия стандартного физического интерфейса (RS485) и протокола ModBus. Кроме того, в случае большой загрузки существующих диспетчерских систем, имеется дополнительная возможность параллельной передачи геофизической информации в полном объеме на рабочие места специалистов через операторов сотовой связи или параллельной системы с использованием радиомодемов.

Программное обеспечение АПК «Спрут» позволяет вести расчёт производных параметров, представлять информацию в удобном для заказчика виде, осуществлять оперативный контроль параметров погружного электродвигателя, обеспечивать дистанционное управление УЭЦН, контролировать давление на устье и в затрубном пространстве скважины.

Подобная интеллектуализация опорной сети действующих скважин на месторождении позволяет осуществлять в режиме реального времени непрерывный мониторинг и управление разработкой каждого из работающих объектов (дебит, обводнённость, забойное давление, температура и т.п.). При этом повышается эффективность гидродинамического моделирования на основе использования системной инструментальной информации, что в конечном итоге способствует более полной выработке каждой из залежей нефти. Помимо информационной составляющей площадное применение АПК «Спрут» позволяет ввести в действие важнейшую технологическую составляющую эффективности. Открывается возможность дистанционного контроля и управления оборудованием, установленным на нефтяном месторождении, с целью сокращения затрат и увеличения производительности добычи нефти.

В настоящее время новой технологией и комплексом «Спрут» заинтересовались как нефтяные, так и сервисные компании России и СНГ. Массовое применение этой техники и технологии на месторождениях с многопластовыми объектами позволит существенно повысить эффективность их разработки.


УДК 622.276.5.002:550.832

НОВЫЕ ПРИБОРЫ ДЛЯ ИССЛЕДОВАНИЯ СКВАЖИН, ОБОРУДОВАННЫХ ЭЦН, СКАНИРУЮЩИЕ И МНОГОПАРАМЕТРОВЫЕ АВТОНОМНЫЕ И ДИСТАНЦИОННЫЕ ПРИБОРЫ ДЛЯ ИССЛЕДОВАНИЯ ДЕЙСТВУЮЩИХ ГОРИЗОНТАЛЬНЫХ СКВАЖИН


Г. А. Белышев, А.С. Ахметов, О.В. Харитонов, М.А. Ахметов

(ОАО НПФ «Геофизика», г. Уфа, Башкортостан, Россия)


В докладе рассматриваются различные подходы решения задач по исследованию скважин оборудованных ЭЦН. Даны характеристики автономных и кабельных скважинных приборов, подвешиваемых под ЭЦН на длительное время эксплуатации (от одного до двух лет).

Приводятся результаты практического применения скважинных приборов типа САКМАР–4Д–ЭЦН, САКМАР–4Д–ЭЦН–У, пути наращивания этой аппаратуры другими методами.

Предложено несколько модернизаций аппаратуры для исследования действующих горизонтальных скважин (АГАТ-КГ-42, АСП-42 «Краб»), приводятся характеристики четырёх, шести и восьми-рычажных сканирующих влагомеров с дистанционной и автономной регистрацией геофизических данных.

Приводятся характеристики модернизированных термо-баростойких вариантов АГАТ-К9-36, «САКМАР-8».




Рис. САКМАР 4Д-ЭЦН-У

УДК 550.832.7+550.832.8

НОВАЯ АППАРАТУРА ЭЛЕКТРОМАГНИТНОГО КАРОТАЖА ДЛЯ ИССЛЕДОВАНИЯ НЕФТЕГАЗОВЫХ И РУДНЫХ СКВАЖИН


В.И. Дворкин, А.Р. Лаздин, А.А. Царегородцев,

А.П. Яковлев, Р.М. Зиннуров

(ОАО НПФ «Геофизика», г. Уфа, Башкортостан, Россия)


В 2007-2009 г.г. в ОАО НПФ «Геофизика» разработан ряд новых приборов электромагнитного каротажа диаметром от 42 до 48 мм, предназначенных для исследования нефтегазовых и рудных скважин. Для исследования глубоких скважин разработан термостойкий вариант двухзондового индукционного каротажа, позволяющий измерять удельное электрическое сопротивление (УЭС) пластов в разрезе скважины в диапазоне от 0,5 до 100 Омм при температуре на забое скважины от 150оС и давлении до 1000 атм.

Для исследования рудных скважин предназначен комплексный прибор, позволяющий одновременно проводить определение магнитной восприимчивости и УЭС горных пород. Опробование прибора КМВ-ИК в ОАО «АЛРОСА» показало его высокую эффективность при исследованиях слабоконтрастных по магнитной восприимчивости пород с УЭС до 300 Омм.

Для исследования рудных, гидрогеологических скважин, а также нагнетательных и добывающих скважин при разработке урановых месторождений предназначен комплексный прибор ИК-АГАТ. В зависимости от решаемых геологических задач и назначения прибора модульный принцип, реализованный в аппаратуре, позволяет комплексировать измерения с нижним модулем, включающим два зонда ИК и канал ПС, потокометрический модуль, который кроме канала ГК содержит до 6 потокометрических датчиков. Потокометрический модуль может включать датчики механического расходомера, термометра, индукционного резистивиметра, манометра и другие.

Для исследования горизонтальных скважин и боковых стволов разработан многозондовый прибор индукционного каротажа 5ИК-45К. В приборе имеется 5 трехкатушечных зондов ИК с длиной зонда от 0,3 до 1,4 м, канал измерения ПС и датчик индукционного резистивиметра. Аппаратура может применяться на «жестком» кабеле для исследования боковых и горизонтальных скважин при вскрытии их как на пресной, так и высокоминерализованной промывочной жидкости, а также в автономном варианте в составе АГС «Горизонталь» при измерении в наклонно-направленных и горизонтальных стволах.


УДК 550.832.44.08

НОВЫЕ РАЗРАБОТКИ В ОБЛАСТИ АКУСТИЧЕСКОГО КАРОТАЖА В ПРОЦЕССЕ БУРЕНИЯ (LWD) ДЛЯ ИЗМЕРЕНИЯ ПРОДОЛЬНОЙ И ПОПЕРЕЧНОЙ АКУСТИЧЕСКИХ СКОРОСТЕЙ В ГОРНЫХ ПОРОДАХ ПРИ ИЗМЕНЯЮЩИХСЯ УСЛОВИЯХ БУРЕНИЯ
