Краткое описание:


Приборы имеют вращающуюся головку с акустическими датчиками, что позволяет получить акустическое отражение от стенки скважины по всему внутреннему периметру. Измерение временных и амплитудных параметров отраженного сигнала позволяет судить о техническом состоянии обсадной колонны.

При работе в необсаженных скважинах по параметрам отраженных сигналов возможно разделение границ пластов и литологическое расчленение разреза, определение наклона и толщины пластов, а также их пространственная привязка с помощью встроенных феррозондов и датчиков углов наклона.

Наличие в приборе внутренней памяти позволяет сохранять всю исходную информацию для последующей более детальной обработки зарегистрированной информации.






Решаемые задачи:

в необсаженных скважинах:
  • литологическое расчленение разреза
  • выявление кавернозных и трещинно-кавернозных зон, тонкослоистых пропластков и желобов
  • оценка коэффициента глинистости пластов
  • оценка параметров залегания карбонатных отложений для подсчета запасов месторождений
  • оценка коэффициента пористости в карбонатных отложениях
  • определение элементов залегания пластов
  • определение пространственной ориентации пластов.

в обсаженных скважинах:
  • построение внутреннего сечения колонны,
  • определение местоположения и количества перфорационных отверстий в обсадных колоннах,
  • обнаружение различного рода дефектов обсадных колонн,
  • прогнозирование износа колонн.



Программное обеспечение регистрации измерений прибором САС-90

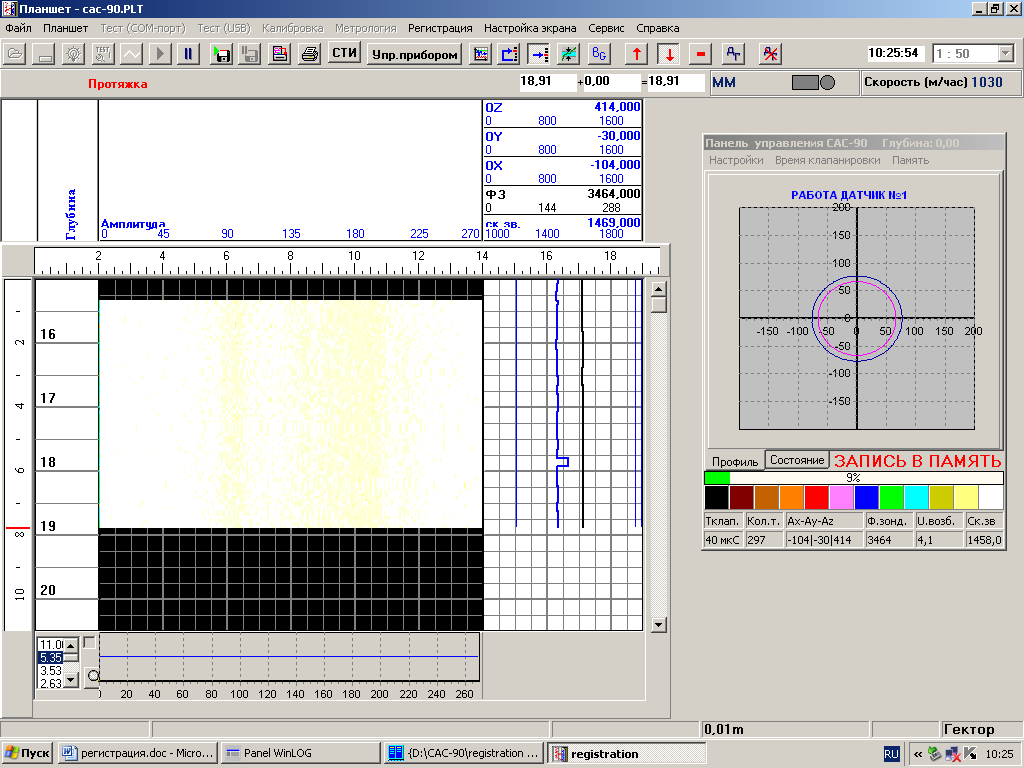

При проведении измерений прибором САС-90 используется программа регистрации Registration 2.0 производства ЗАО “Эликом” совместно с каротажным регистратором типа «ГЕКТОР» или «ВУЛКАН». Для контроля процесса записи оператором на экране отображаются измеряемые параметры: профиль скважины, временные и амплитудные развертки параметров отраженного сигнала, параметры пространственной ориентации прибора, температура внутри прибора, и прочие сервисные параметры.

УДК 550.832:681.3.06

ПРОГРАММА РЕГИСТРАЦИИ ГЕОФИЗИЧЕСКИХ ДАННЫХ REGISTRATION 3.0


Сулейманов Р.М. (ЗАО «Эликом», г. Уфа, Башкортостан, Россия)


В последнее время всё больше внимания уделяется автоматизации и повышению надёжности процесса каротажа. Важнейшую роль при этом играет программное обеспечение регистрации данных скважинных каротажных приборов. В 2009 году компания ЗАО «Эликом» начинает ввод в эксплуатацию нового программного обеспечения регистрации Registration 3.0 в составе наземного комплекса «ГИК».

Основные преимущества нового ПО:
  • Удобство и единообразие пользовательского интерфейса для всего спектра задач;
  • Отсутствие ограничений как по количеству одновременно регистрируемых методов, так и по размеру записи;
  • Надёжное 2-уровневое резервное копирование данных;
  • Возможность удалённого мониторинга и записи геофизических данных через Интернет;
  • Возможность автоматического формирования настроек при работе со сборками скважинных приборов;
  • Поддержка автоматического получения серийных номеров приборов и загрузки соответствующих метрологических данных.

В целях исключения возможности потери данных в новом ПО используется 2-уровневое резервирование данных. На первом уровне на жёсткий диск ПК записывается абсолютно вся информация, полученная от регистратора, начиная с момента загрузки драйвера прибора, а также все действия оператора в хронологическом порядке. Это позволяет гарантированно сохранить и восстановить каротажную информацию в случае аппаратного сбоя или ошибки оператора. На втором уровне осуществляется резервирование данных, вычисленных для каждого метода, и дублирование результатов каротажа. Это позволяет значительно ускорить процесс восстановления данных при случайном удалении, либо аппаратном сбое.

В последнее время широкое распространение получили исследования с использованием сборок скважинных приборов. При этом важной задачей является правильность и простота формирования каротажных параметров программы регистрации. В ПО Registration 3.0 для решения этой задачи достаточно визуально указать последовательность соединения приборов в сборке и все настройки сгенерируются автоматически (точки записи, метрологические данные и т.д.). При этом данную операцию можно выполнять на скважине непосредственно перед началом каротажа.

Часто имеется необходимость удалённого контроля над ходом выполнения скважинных исследований. Система удалённого мониторинга, при наличии подключения к сети Интернет на каротажной станции, позволяет в реальном времени контролировать технологические параметры (напряжение и ток питания прибора, глубину регистрации т.д.), а также данные по всем методам и осуществлять их запись. При этом имеется возможность быстрого обмена сообщениями между станцией и контролирующим органом. Для большинства методов достаточно скорости GPRS соединения GSM-сети, для акустических методов необходимо более скоростное соединение.

Таким образом, новое программное обеспечение позволяет значительно повысить надёжность регистрации каротажных данных и уровень автоматизации процесса каротажа, расширяет функциональные возможности регистраторов «Вулкан» и «Гектор» и предоставляет дополнительные средства для контроля над ходом выполнения каротажа.
