Утверждаю”

Начальник отдела

информационных

технологий

Веревка Д.Н.


Техническое задание

(с элементами эскизного проектирования)


___ от __________

на подключение сегмента сети

кафедры ________________ (______ рабочие станции)

к компьютерной сети университета


Согласовано:


Начальник отдела СПО Талыкин О.А.

Начальник отдела СК Галий С.Б.

_______________________ _____________

(руководитель подразделения)


Разработчик от подразделения:

______________


г. Луганск
  1. Общие сведения


Наименование подразделения:________________________________________

__________________________________________________________________


Руководитель подразделения:_________________________________________


Системный администратор ответственный за использование компьютерных программ и компьютерной сети подразделения (приказ №537-04): ______ПІБ________________(тел.)____________________________________


Компьютерная сеть подразделения насчитывает:

рабочих станций _0_______

серверов _0_______

маршрутизаторов _0_______

коммутаторов _0_______

Компьютерная сеть подразделения обслуживается: ______ПІБ_____________

(тел.)


Таблица. 1 Перечень вычислительной техники подлежащей подключению.

№ устройства

№ аудитории

Тип

№ инвентарный

Примечание

1

_____

W







2

_____

W

10481845





Примечание к табл.1

В колонке Тип. Указываются следующие условные обозначения: рабочая станция - W, сервер - S, коммутатор - Sw, модем – M, маршрутизатор - R.

В примечании обязательно указываются следующие данные: наличие/отсутствие свободного порта (сетевой карты) для подключения, общее количество имеющихся портов (для сетевого оборудования).


Количество подключаемого оборудования к сети:

рабочих станций _________

серверов _0_______

маршрутизаторов _0_______

коммутаторов _0_______

всего _________

  1. Технические сведения для создания необходимых линий связи


Разработчик от отдела СК: Ковалев В. Д.


Таблица 2.1. Описание точки доступа

№ корпуса

№ аудитории

№ устройства

№ порта

Примечание

3

407

407.1

P9

Sw 16P

3

407

407.1

P10

Sw 16P

Примечание к табл. 2.1

В колонке № устройства указывается порядковый № устройства в аудитории, выполняющего функцию точки доступа для планируемого подключения.

В колонке Тип. Указываются следующие условные обозначения: устройства точки доступа - рабочая станция - W, сервер - S, коммутатор - Sw, модем – M, маршрутизатор - R.

В колонке № порта указывается № порта или № сетевой карты для подсоединения сетевого кабеля в точке доступа.


Таблица 2.2. Описание линий связи

№ линии (эскиз)

Код оборудования (откуда)

Код оборудования (куда)

Тип

Метраж

Примечание

№ об.

№ порта

№ об.

№ порта

1

407.1

P9

1

1

UTP

22




2

407.1

P10

2

1

UTP

28




Примечание к табл. 2.2

В колонке (откуда) № оборудования указывается порядковый № устройства в аудитории, выполняющего функцию точки доступа для планируемого подключения.

В колонке (откуда) № порта указывается № порта или № сетевой карты для подсоединения сетевого кабеля в точке доступа.

В колонке (куда) указываются подобные данные для подсоединяемого оборудования

В колонках Тип и Метраж указываются тип применяемого кабеля и его ориентировочная длина.


Таблица 2.3. Необходимы материалы и оборудование

Наименование и спецификация

Ед. изм.

Кол-во

Кабель UTP витая пара 5Е категории

м

52,5

Клипсы для кабеля, серые (скоба 5мм со специальным гвоздиком для крепления кабеля) Пакет 100 шт.

шт

43

Разъем RJ45 8P8C 5E категории

шт

6

Цветной защитный колпачок для разъема RJ-45

шт

4


Примечание к табл. 2.3

В таблице указываются спецификации и количество оборудования, которое необходимо приобрести для реализации проекта (кабель, разъемы, клипсы, стяжки, коммутаторы, сетевые карты и т.п.).

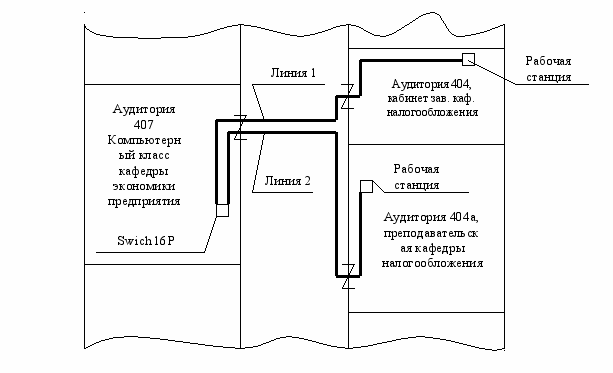

2.1. Эскизный чертеж

Примечание

На эскизе должна быть изображена схема прокладки кабелей для подключения дополнительных устройств к сети подразделения. Изображаются строения и помещения, по которым проходят кабельные каналы, места расположения промежуточных и оконечных устройств. Допускается выполнение схемы “от руки”.





  1. Технические сведения для создания логического подключения


Разработчик от отдела СПО: Талыкин О. А.


3.1 Маршрутизация

Шлюз по умолчанию: 192.168.34.1


В связи с тем, что в сети университета функционирует статическая маршрутизация, все сети входящие в состав сети университета должны быть зарегистрированы на центральных маршрутизаторах университета.


Таблица 3.1 Перечень IP сетей для регистрации

адрес сети

Маска

Маршрутизатор

Метрика













Примечание. Данные в таблицу 3.1 вносятся в случае необходимости выделения отдельной IP-cети относительно центральных корпусных маршрутизаторов.


3.2. Обслуживание сети (DNS, WINS).


DNS сервера обслуживающие сегмент сети: 192.168.20.10 192.168.20.24

_________________________________________________________________


WINS сервера обслуживающие сегмент сети: 192.168.20.10


Таблица 3.2.1. Перечень DNS-доменов для регистрации

Доменное имя

Сервер DNS (первичный)

Сервер DNS (вторичный)

Описание













Примечание. Заполняется в случае необходимости создания отдельных DNS-зон как для прямых так и для обратных зон.


Таблица 3.2.2. Перечень NetBIOS-доменов для регистрации

(Заполняется в случае создания отдельных NetBIOS-доменов)

Имя доменное (NetBIOS)

Адрес контроллера домена

Описание

Примечания

root

192.168.20.10







Примечание. (Заполняется в случае создания отдельных NetBIOS-доменов)


3.3. Именование и адресация


Таблица 3.3

№ устройства

Сетевое имя

DNS суффикс

IP - адрес

Маска

Описание

1

nalog1

root.snu

192.168.34.44

255.255.255.0




2

nalog2

root.snu

192.168.34.45

255.255.255.0




Примечание. № устройства из табл. 1.

Отчет

по выполнению подключения
в соответствии с проектом подключения


Таблица № 1.

№ оборудования

(табл. 1)

Код оборудования в соответствии с тех. документацией по корпусу

Примечание











Таблица № 2.


линии связи (табл. 2.1)

Код линии связи в соответствии с тех. документацией по корпусу

Примечание












Исполнитель от отдела СК:


Исполнитель от отдела ОСП:


Исполнитель от подразделения:
