Курсовой проект на тему:


«Исследование процесса истечения вязкой жидкости (офсетной краски) из красочного ящика и образование пленки на поверхности дукторного цилиндра»

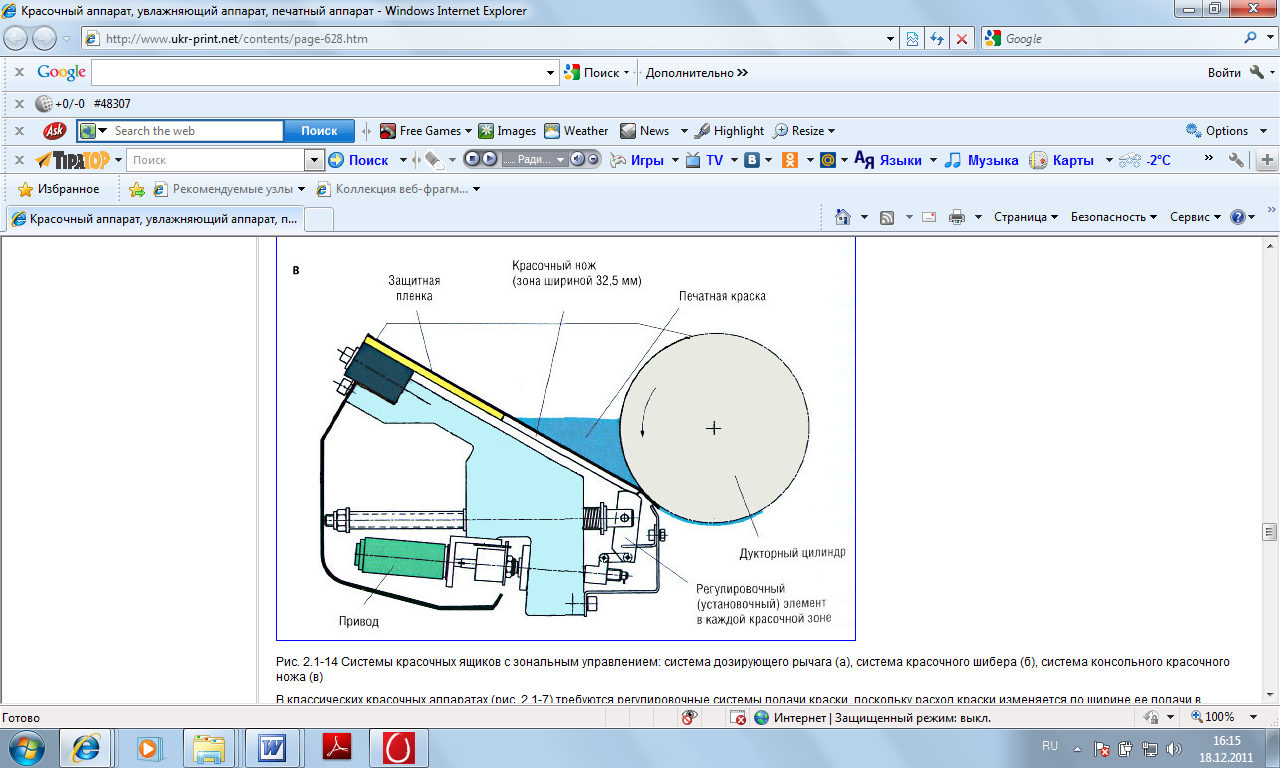

Схема красочного ящика


Красочный нож представляет собой гибкую сталь. Он прижимается к дукторному цилиндру. Зазор между цилиндром и ножом регулируется зонально при помощи 40 винтов, которые расположены на расстоянии 32,5 мм друг от друга вдоль всей ширины дукторного цилиндра. Красочный нож предназначен для срезания лишней краски с поверхности дукторного цилиндра.


Задание на курсовой проект:

1. Расписать все силы давления, действующие на дно красочного ящика (красочный нож) и дукторый цилиндр.

2. Построить эпюр.

3. Вывести выражение (математическую модель) для частного случая, приведенного в данной работе, зависимости расхода краски от зонального изменения зазора между цилиндром и ножом (расстояние между ножом и цилиндром в разных местах может быть разным), скорости вращения дукторного цилиндра, вязкости и плотности вязкой жидкости (офсетной краски), которые в свою очередь зависят от давления и температуры (в соответствии с уравнением Менделеева Д.И.).

4. Описать движение вязкой жидкости (офсетной краски) методом Лагранжа.

5. Записать дифференциальное уравнение движения офсетной краски.

6. Изучить и описать соответствующими выражениями движение вязкой жидкости с учетом проявления вязких свойств путем введения в дифференциальное уравнение дополнительных поправочных членом.

7. Описать дифференциальными выражениями явление образования тонкой пленки на поверхности цилиндра. Отразить в выражении неравномерность тонкой пленки из-за разного зазора между красочным ножом и цилиндром в разных точках, влияние вязкости и плотности краски, на которые оказывает влияние изменение давления и температуры.

8. Описать силы поверхностного натяжения для нашего случая. С учетом зависимости коэффициента поверхностного натяжения вязкой жидкости от ее плотности, молекулярного веса и температуры.

9. Записать выражение, по которому можно высчитать максимальную толщину пленки, после превышения которой, краска начнет капать (т.е. свойства адгезии и когезии).

10. Описать выражениями имеющиеся гидравлические сопротивления.
