Тема 14. Внутреннее устройство персонального компьютера


Персональный компьютер - универсальная техническая система. Его конфигурацию (состав оборудования) можно гибко изменять по мере необходимости. Тем не менее, существует понятие базовой конфигурации, которую считают типовой. В таком комплекте компьютер обычно поставляется. Понятие базовой конфигурации может меняться. В настоящее время в базовой конфигурации рассматривают четыре устройства:

• системный блок;

• монитор;

• клавиатуру;

• мышь.


Системный блок


Системный блок представляет собой основной узел, внутри которого установлены наиболее важные компоненты. Устройства, находящиеся внутри системного блока, называют внутренними, а устройства, подключаемые к нему снаружи, называют внешними. Внешние дополнительные устройства, предназначенные для ввода, вывода и длительного хранения данных, также называют периферийными.


Системный блок состоит из:

1. корпуса;

2. материнской платы;

3. процессора;

4. оперативной памяти;

5. жесткого диска;

6. накопителя флоппи-дисков;

7. накопителя компакт- (или DVD) дисков;

8. видеокарты;

9. звуковой карты


Корпус системного блока


По внешнему виду системные блоки различаются формой корпуса. Корпуса персональных компьютеров выпускают в горизонтальном (desktop) и вертикальном (tower) исполнении. Корпуса, имеющие вертикальное исполнение, различают по габаритам: полноразмерный (big tower), среднеразмерный (midi tower) и малоразмерный {mini tower). Среди корпусов, имеющих горизонтальное исполнение, выделяют плоские и особо плоские (slim).

Кроме формы, для корпуса важен параметр, называемый форм-фактором. От него зависят требования к размещаемым устройствам. В настоящее время в основном используются корпуса двух форм-факторов: АТ и АТХ. Форм-фактор корпуса должен быть обязательно согласован с форм-фактором главной (системной) платы компьютера, так называемой материнской платы.

Корпуса персональных компьютеров поставляются вместе с блоком питания и, таким образом, мощность блока питания также является одним из параметров корпуса. Для массовых моделей достаточной является мощность блока питания 200-250 Вт.

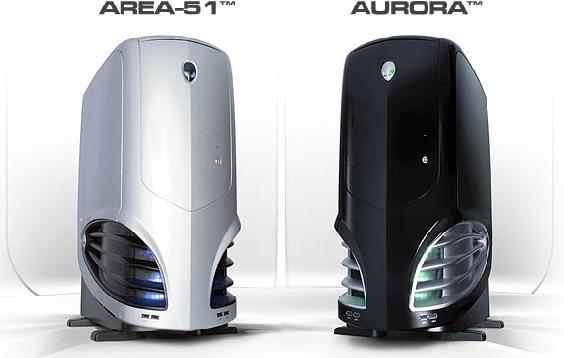

Рис. 1. Примеры системных блоков


Начнем рассмотрение компонент персонального компьютера с его внутренних устройств. Все основные внутренние устройства персонального компьютера сосредоточены в системном блоке и располагаются в основном на специальном устройстве – материнской плате.



!



Материнская плата – основная плата персонального компьютера, которая используется для размещения его внутренних устройств.

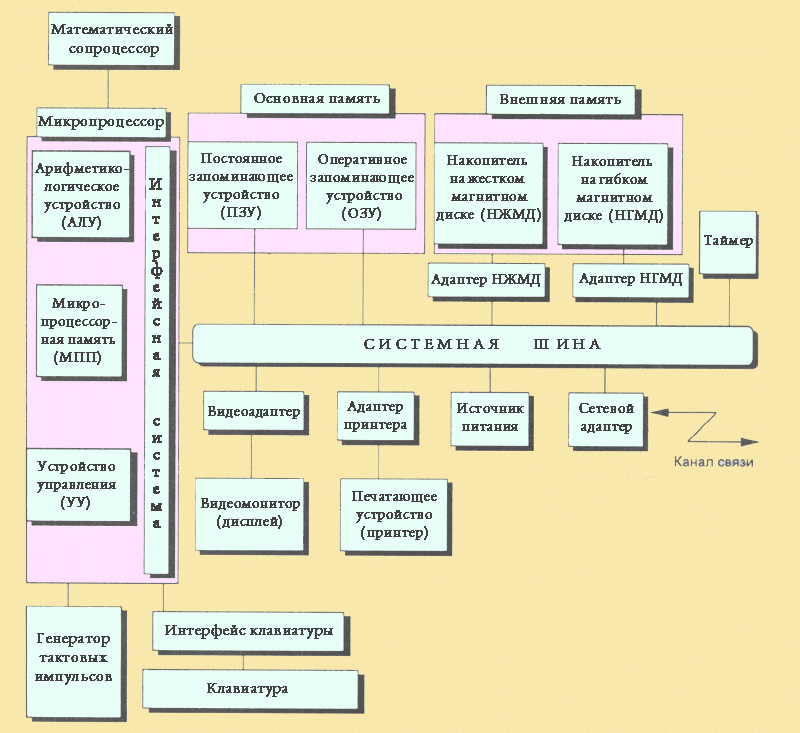

Внутренняя схема персонального компьютера представлена на рис.2.





Рис.2. Внутренняя схема персонального компьютера


Материнская плата (mainboard, matherboard, systemboard)


Материнскую плату еще часто называют системной платой. Это основа компьютера. Именно эта плата определяет, какого типа процессор можно использовать, какой максимальный размер оперативной памяти можно будет установить и т. д.

Все платы расширения (видеокарта, контроллер SCSI, модем, сетевая карта и т. д.) крепятся к материнской плате. Кроме того, на материнской плате находятся микросхемы, управляющие всем, что есть в компьютере.


Основные компоненты системной платы, которые видны на фото и обозначены цифрами:

1. Процессорное гнездо.

2. Разъемы для оперативной памяти.

3. Интерфейсы шины PCI.

4. Микросхема системной логики (чипсет).

5. Интерфейсы для подключения жестких дисков и накопителей CD или DVD дисков.

6. Интерфейсы для подключения FDD.

7. Блок портов ввода/вывода.


Процессор


Процессор - это устройство, которое занимается обработкой и вычислением данных. Современные процессоры очень сложны. Основой любого процессора является ядро, которое состоит из миллионов транзисторов, расположенных на кристалле кремния.

Процессор можно разделить на две части:

- АЛУ (Арифметико-Логическое Устройство) - занимается обработкой данных

- УУ (Устройство Управления) – занимается передачей данных.


Процессор снабжен внутренней памятью. Называется она кэш-память и бывает двух уровней.

Современные процессоры имеют корпуса типа PGA (Pin Grid Array – шахматная решетка массива штырьков). На данный момент времени существуют несколько производителей процессоров, среди них можно особо выделить Intel и AMD.


!


Внутренняя память процессора называется кэш-памятью



Конструктивно процессор состоит из ячеек, похожих на ячейки оперативной памяти, но в этих ячейках данные могут не только храниться, но и изменяться. Внутренние ячейки процессора называют регистрами. Важно также отметить, что данные, попавшие в некоторые регистры, рассматриваются не как данные, а как команды, управляющие обработкой данных в других регистрах. Среди регистров процессора есть и такие, которые в зависимости от своего содержания способны модифицировать исполнение команд. Таким образом, управляя засылкой данных в разные регистры процессора, можно управлять обработкой данных. На этом и основано исполнение программ.

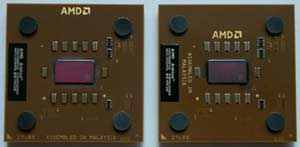

Рис. 2. Пример процессоров (слева – Athlon XP 3200+, справа – Athlon XP 3000+)


Следующий элемент - микропроцессорный комплект (чипсет). Это набор микросхем, управляющих работой внутренних устройств компьютера и определяющих основные функциональные возможности материнской платы.


Группы микропроцессоров


Чем шире набор системных команд процессора, тем сложнее его архитектура, тем длиннее формальная запись команды (в байтах), тем выше средняя продолжительность исполнения одной команды, измеренная в тактах работы процессора. Так, например, система команд процессоров Intel Pentium в настоящее время насчитывает более тысячи различных команд. Такие процессоры называют процессорами с расширенной системой команд — CISC-процессорами (CISC — Complex Instruction Set Computing).

В противоположность СISC-процессорам в середине 80-х годов появились процессоры архитектуры RISC с сокращенной системой команд (RISC — Reduced Instruction Set Computing). При такой архитектуре количество команд в системе намного меньше, и каждая из них выполняется намного быстрее. Таким образом, программы, состоящие из простейших команд, выполняются этими процессорами много быстрее. Оборотная сторона сокращенного набора команд состоит в том, что сложные операции приходится эмулировать далеко не эффективной последовательностью простейших команд сокращенного набора.

В результате конкуренции между двумя подходами к архитектуре процессоров сложилось следующее распределение их сфер применения:
  • CISC-процессоры используют в универсальных вычислительных системах;
  • RISC-npoцеccopы используют в специализированных вычислительных системах или устройствах, ориентированных на выполнение единообразных операций;
  • Нейропроцессоры - за один такт счета он совершает не 4 операции сложения, а 288.

Кроме того, существуют еще два типа микропроцессоров:
  • VLIW (Very Length Instruction Word) – со сверх большим командным словом;
  • MISC (Minimum Instruction Set Command) – с минимальным набором системы команд и весьма высоким быстродействием


ШИНЫ


Если процессор – это сердце персонального компьютера, то шины – это артерии и вены по которым текут электрические сигналы.


!


Шины - это каналы связи, применяемые для организации взаимодействия между устройствами компьютера.



Те разъемы, куда вставляются платы расширения это не шины. Это интерфейсы (слоты, разъемы), с их помощью осуществляется подключение к шинам, которых, зачастую, вообще не видно на материнских платах.

Существует три основных показателя работы шины. Это тактовая частота, разрядность и скорость передачи данных.


ISA (Industrial Standard Architecture – промышленная стандартная архитектура)


Историческим достижением компьютеров платформы IBM PC стало внедрение почти двадцать лет назад архитектуры, получившей статус промышленного стандарта ISA (Industry Standard Architecture). Она не только позволила связать все устройства системного блока между собой, но и обеспечила простое подключение новых устройств через стандартные разъемы (слоты). Пропускная способность шины, выполненной по такой архитектуре, составляет до 5,5 Мбайт/с, но, несмотря на низкую пропускную способность, эта шина продолжает использоваться в компьютерах для подключения сравнительно «медленных» внешних устройств, например, звуковых карт и модемов.




Рис. 3. Разъем ISA - 16bit

На интерфейс 8 разрядной ISA было выведено 8 каналов данных и 20 каналов адреса. Все это позволяло адресовать до 1 Мбайт памяти. С появлением 80286 процессора, который мог обрабатывать уже 16 бит данных, появилась необходимость в 16 разрядной ISA, что и было реализовано в 1984 году. Разъем был дополнен еще 36 каналами, 8 из которых были выведены под данные, а 7 – под адрес. Следует отметить, что некоторые платы расширения, рассчитанные на 8 разрядную шину, могут работать и с 16 разрядной. Кстати, понятие ключ – выступ в разъеме и вырез в подключаемой плате, появился вместе с 16 разрядной ISA. Так как до 1987 года IBM отказывалась публиковать полное описание и временные диаграммы ISA, многие производители железа решились на разработку собственных шин. Так появилась 32 разрядная ISA, которая не нашла применения, но фактически предопределила появление шин MCA и EISA. В 1985 году фирма Intel разработала 32 разрядный 80386 процессор, который увидел свет в конце 1986 года. Появилась насущная необходимость в 32 разрядной шине ввода/вывода. Вместо того, что бы продолжить дальнейшую разработку ISA, в IBM создали новую шину MCA (Micro Channel Architecture – микроканальная архитектура) которая во всех отношениях превосходила свою предшественницу:

  1. Был использован арбитр шины CACP (Central Arbitration Control Point), который позволял любому подключенному к шине устройству передавать данные любому другому устройству, так же подключенному к этой шине. Кроме этого, CACP предотвращал конфликты и монополизацию шины каким либо одним устройством.
  2. Шина MCA не синхронизирована с процессором, что позволяет снизить возможность лишних конфликтов и помех между платами.
  3. Отсутствие переключателей и перемычек свело установку плат расширения к простому, не требующему дополнительной квалификации, действию.

Но этот стандарт не нашел применения, т.к.:

  1. фирма IBM потребовала от всех фирм – производителей, желающих использовать MCA заплатить деньги за использование ISA во всех ранее выпущенных компьютерах.
  2. компьютерный мир оказался попросту не готов принять в 1987 году подход Plug and Play
  3. цена первых MCA была очень высокой.

Все эти факторы привели к появлению шины EISA, про MCA все забыли.

EISA (Extended Industry Standard Architecture – расширенная промышленная стандартная архитектура)


Расширением стандарта ISA стал стандарт EISA (Extended ISA), отличающийся увеличенным разъемом и увеличенной производительностью (до 32 Мбайт/с). Как и ISA, в настоящее время данный стандарт считается устаревшим. После 2000 года выпуск материнских плат с разъемами ISA/EISA и устройств, подключаемых к ним, прекращается.

С несколькими фирмами – партнерами Compaq создала комитет EISA, который занимался разработкой нового стандарта. Уже в 1989 году появились первые персональные компьютеры, материнские платы которых были оснащены шиной EISA. Основное ее отличие заключалось в 32 разрядной технологии, хотя и создавалась она на основе архитектуры все той же ISA (тактовая частота осталась прежней – 8,33 МГц). Преимущества новой технологии очевидны: как и в MCA, используется арбитраж запросов ISP (Integrated System Peripheral), повысилась скорость обмена данными, мощность, потребляемая каждым из адаптеров может достигать 45 Вт. При этом была сохранена совместимость с платами, рассчитанными для работы с ISA. Скорость передачи данных равнялась 33 Мбайт/сек. Ко всему прочему, в компьютерах с шиной EISA была предусмотрена возможность автоматической настройки прерываний и адресов адаптеров. Но, к сожалению, и этот проект через короткое время оказался не жизнеспособным.

С повышением тактовых частот и разрядности процессоров настала насущная проблема в повышении скорости передачи данных в шинах (какой смысл использовать камень с тактовой частотой, скажем, 66 МГц, если шина работает на частоте лишь 8,33 МГц). В одних случаях, например клавиатура или мышь, высокая скорость ни к чему. Но инженеры фирм, производителей плат расширения, готовы были изготовлять устройства со скоростью, которую шины не могли предоставить.

Какое же решение было принято? Часть операций по обмену данными осуществлять не через стандартные разъемы шины ввода/вывода, а через дополнительные высокоскоростные интерфейсы. Дело в том, что эти самые высокоскоростные интерфейсы подключаются к шине процессора. Из этого следует, что подключаемые платы будут иметь доступ непосредственно к процессору через его шину. Все это получило название LB (Local Bus – локальная шина). Первые шины ISA как раз и были локальными, но когда их тактовая частота превысила 8 МГц, произошло разделение. А в 1992 году появился еще один расширенный вариант ISA – VLB (VESA Local Bus).

VLB (VESA Local Bus)


Название интерфейса переводится как локальная шина стандарта VESA ( VESA Local Bus). Понятие «локальной шины» впервые появилось в конце 80-х годов. Оно связано тем, что при внедрении процессоров третьего и четвертого поколений (Intel 80386 и Intel 80486) частоты основной шины (в качестве основной использовалась шина ISA/EISA) стало недостаточно для обмена между процессором и оперативной памятью. Локальная шина, имеющая повышенную частоту, связала между собой процессор и память в обход основной шины. Впоследствии в эту шину «врезали» интерфейс для подключения видеоадаптера, который тоже требует повышенной пропускной способности, — так появился стандарт VLB, который позволил поднять тактовую частоту локальной шины до 50 МГц и обеспечил пиковую пропускную способность до 130 Мбайт/с.

Основным недостатком интерфейса VLB стало то, что предельная частота локальной шины и, соответственно, ее пропускная способность зависят от числа устройств, подключенных к шине. Так, например, при частоте 50 Мц к шине может быть подключено только одно устройство (видеокарта). Для сравнения скажем, что при частоте 40 Мгц возможно подключение двух, а при частоте 33 Мгц — трех устройств.

VLB была локальной шиной, которая не изменяла, а дополняла существующие стандарты. Просто к основным шинам добавлялось несколько новых быстродействующих локальных слотов. Популярность шины VLB продлилась до 1994 года. VESA (Video Electronic Standard Association) - это ассоциация, которая и предложила новую, уже действительно локальную, шину (не без участия фирмы NEC). Скорость передачи данных VLB равнялась 128 – 132 Мбайт/сек, а разрядность –32. Тактовая частота достигала 50 МГц, но реально не превышала 33 МГц в связи с частотными ограничениями самих слотов. Дополнительные разъемы VLB имеют 116 контактов. Основная функция, для которой была предназначена новая шина – обмен данными с видеоадаптером. Но новая шина имела ряд недостатков, которые не позволили ей долго просуществовать на рынке инфотехнологий. Ну да ладно: чем дальше в лес, тем толще партизаны. Уже в 1992 году начались разработки новой локальной шины PCI.


PCI (Peripheral Component Interconnect bus – шина соединения периферийных компонентов)


Интерфейс PCI (Peripheral Component Interconnectстандарт подключения внешних компонентов) был введен в персональных компьютерах, выполненных на базе процессоров Intel Pentium. По своей сути это тоже интерфейс локальной шины, связывающей процессор с оперативной памятью, в которую врезаны разъемы для подключения внешних устройств. Для связи с основной шиной компьютера (ISA/ EISA) используются специальные интерфейсные преобразователи — мосты PCI (PCI Bridge). В современных компьютерах функции моста PCI выполняют микросхемы микропроцессорного комплекта (чипсета).

Данный интерфейс поддерживает частоту шины 33 МГц и обеспечивает пропускную способность 132 Мбайт/с. Последние версии интерфейса поддерживают частоту до 66 МГц и обеспечивают производительность 264 Мбайт/с для 32-разрядных данных и 528 Мбайт/с для 64-разрядных данных.

Важным нововведением, реализованным этим стандартом, стала поддержка так называемого режима plug-and-play, впоследствии оформившегося в промышленный стандарт на самоустанавливающиеся устройства. Его суть состоит в том, что после физического подключения внешнего устройства к разъему шины PC/происходит обмен данными между устройством и материнской платой, в результате которого устройство автоматически получает номер используемого прерывания, адрес порта подключения и номер канала прямого доступа к памяти.

Конфликты между устройствами за обладание одними и теми же ресурсами (номерами прерываний, адресами портов и каналами прямого доступа к памяти) вызывают массу проблем у пользователей при установке устройств, подключаемых к шине ISA. С появлением интерфейса РС1и с оформлением стандарта plug-and-play появилась возможность выполнять установку новых устройств с помощью автоматических программных средств — эти функции во многом были возложены на операционную систему.

В июне 1992 года на сцене появился новый стандарт – PCI, родителем которого была фирма Intel, а точнее организованная ею группа Special Interest Group. К началу 1993 года появился модернизированный вариант PCI. По сути дела эта шина не является локальной (локальная шина – это та шина, которая подключена к системной шине напрямую). PCI же для подключения к оной использует Host Bridge (главный мост), а так же еще и Peer-to-Peer Bridge (одноранговый мост) который предназначен для соединения двух шин PCI. Кроме всего прочего, PCI является сама по себе мостом между ISA и шиной процессора. Появление шины PCI на рынке производителей всевозможных устройств было своеобразной маленькой революцией. Разнообразие плат расширения, использующих шину PCI настолько велико, что их сложно даже перечислять. Тактовая частота PCI может быть равна или 33 МГц или 66 МГц. Разрядность – 32 или 64. Скорость передачи данных – 132 Мбайт/сек или 264 Мбайт/сек. Стандартом PCI предусмотрены три типа плат в зависимости от питания:

  1. 5 Вольт – для стационарных компьютеров
  2. 3,3 Вольт – для портативных компьютеров
  3. Универсальные платы могущие работать в обоих типах компьютеров.

Большим плюсом шины PCI является удовлетворение спецификации Plug and Play. Кроме этого, в шине PCI любая передача сигналов происходит пакетным образом, где каждый пакет разбит на фазы. Начинается пакет с фазы адреса, за которой, как правило, следует один или несколько фаз данных. Количество фаз данных в пакете может быть неопределенно, но ограничено таймером, который определяет максимальное время, в течение которого устройство может использоваться шиной. Такой вот таймер имеет каждое подключенное устройство, а его значение может быть задано при конфигурировании. Для организации работы по передачи данных используется арбитр. Дело в том, что на шине могут находиться два типа устройств – мастер (инициатор, хозяин, ведущий) шины и подчиненный. Мастер берет на себя контроль за шиной и инициирует передачу данных к адресату, т. е. подчиненному устройству. Мастером или подчиненным может быть любое подключенное к шине устройство и иерархия эта постоянно меняется в зависимости от того, какое устройство запросило у арбитра шины разрешения на передачу данных и кому. За бесконфликтную работу шины PCI отвечает чипсет, а точнее North Bridge.

Постоянное усовершенствование видеокарт привело к тому, что физических параметров шины PCI стало не хватать, что и привело к появлению AGP.


AGP (Accelerated Graphics Port – ускоренный графический порт)
