Инструкция по работе в поточных аудиториях, оснащенных

мультимедийным оборудованием

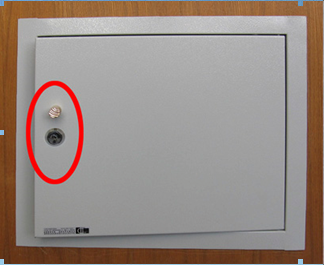

Перед началом работы необходимо открыть шкаф-ящик со щитком управления мультимедийным оборудованием (рис. 1).




Рис. 1


Если для проведения мероприятия (лекции) используется только микрофон, то пользователь должен:


Перед началом работы

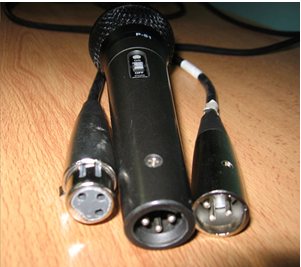

1. Соединить шнуровой микрофон специальным проводом (рис. 2) с соответствующим разъемом на щитке управления (рис. 3).


Рис. 2




Рис. 3

2. Включить автоматы питания на щитке управления (рис. 4).


Рис. 4

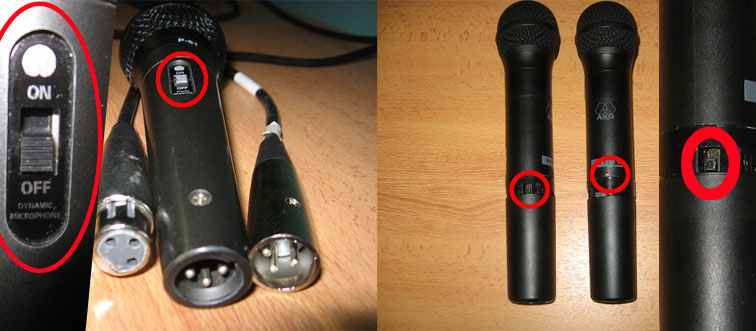

3. Включить шнуровой микрофон или (/и) радиомикрофон кнопкой, расположенной на корпусе микрофона (рис. 5).


Рис. 5

По окончании работы

1. Выключить шнуровой микрофон кнопкой, расположенной на корпусе микрофона.

2. Выключить автоматы питания на щитке управления.

3. Разъединить шнуры, соединяющие шнуровой микрофон со щитком управления.


Если для проведения мероприятия (лекции) используется микрофон, мультимедийный проектор и усилитель звука, то пользователь должен:


Перед началом работы

1. Соединить шнуровой микрофон специальным проводом (рис. 6) с соответствующим разъемом на щитке управления (рис. 7).


Рис. 6




Рис. 7

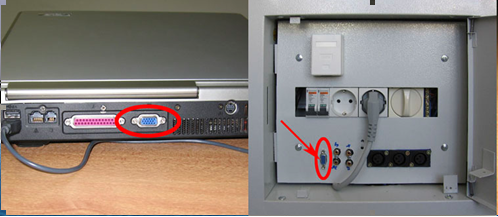

2. Соединить ноутбук с мультимедийным проектором специальным кабелем VGA (рис.8). Один разъем кабеля соединяется с VGA-портом на ноутбуке, другой - с VGA-разъемом на щитке управления (рис. 9, 10).


Рис. 8




Рис. 9 Рис. 10

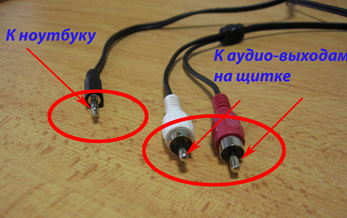

3. Соединить ноутбук композитным видеокабелем (рис. 11) с усилителем звука. Разъем 3,5 mm jack соединяется с разъемом аудио-выхода на ноутбуке (рис. 12), разъем RCA - с разъемами Audio (L/R) на щитке управления (рис. 13).


Рис. 11



Рис.12 Рис.13

4. Включить автоматы электропитания на щитке управления (рис. 14).


Рис.14

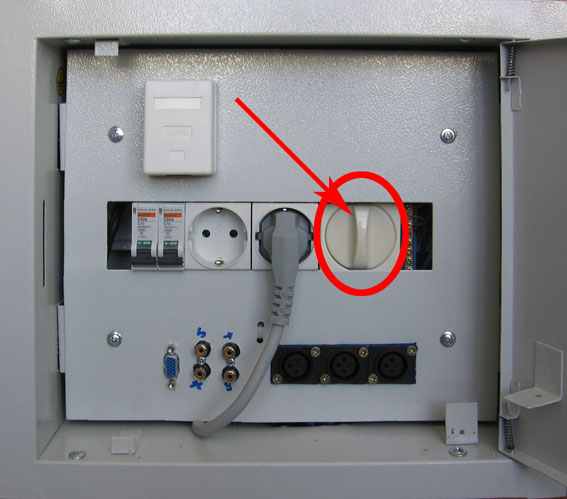

5. Развернуть экран на стене до нужного уровня поворотным выключателем на щитке управления (рис.15). Экран разворачивается и сворачивается только при неработающем проекторе.


Рис. 15

6. Включить ПДУ кнопкой On/Off (рис. 16).


Рис.16

7. Включить проектор c помощью. ПДУ кнопкой On/Standbay (включения-выключения проектора) (рис. 17).


Рис. 17

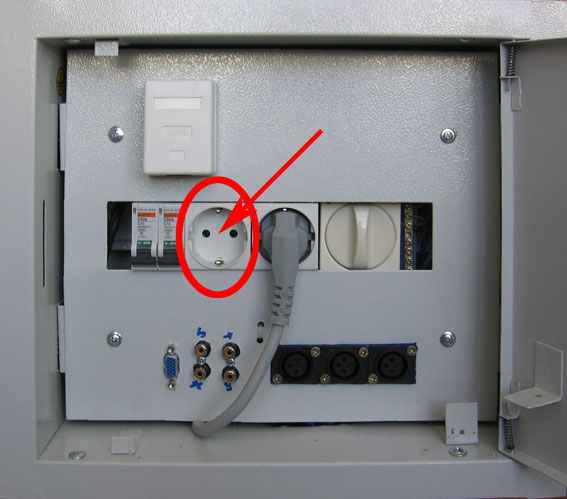

8. Включить ноутбук, кнопкой включения/выключения ноутбука. Для подключения ноутбука к электросети на щитке управления имеется розетка (рис. 18).


Рис. 18

9. Включить шнуровой микрофон (или радио микрофон) кнопкой On/Off (включения/выключения микрофона), расположенной на корпусе микрофона (рис. 19).


Рис. 19

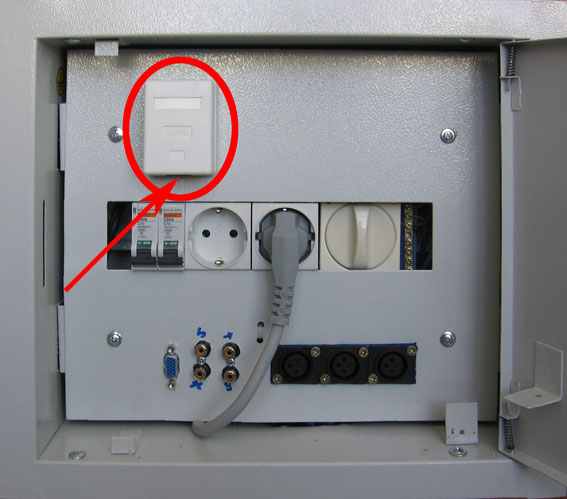

Если пользователю необходимо выйти в интрасеть БелГУ или Интернет, нужно подключить ноутбук к сетевой розетке RJ-45 при помощи сетевого кабеля (рис. 20).




Рис. 20


По окончании работы

1. Выключить шнуровой микрофон кнопкой On/Off (включения/выключения микрофона), расположенной на корпусе микрофона.

2. Выключить ноутбук, кнопкой включения/выключения ноутбука.

3. Выключить проектор:

   • Чтобы выключить проектор, нажмите кнопку On/Standby на ПДУ, на экране появится сообщение "Power Off" (Выключение).

   • Нажмите кнопку On/Standby еще раз, чтобы подтвердить выключение. В противном случае сообщение исчезнет через 5 секунд.


Охлаждающие вентиляторы продолжают работать еще около 1-2 минуты, индикатор питания мигает оранжевым. Когда индикатор перестает мигать и начинает светиться оранжевым, это означает, что включился режим ожидания.

4. Свернуть экран на стене до нужного уровня поворотным выключателем на щитке управления.

5. Выключить автоматы питания на щитке управления.

6. Отсоединить провода, соединяющие микрофон, проектор, ноутбук.


Примечание:

Ключи от шкафа со звуковым усилителем и от щитка управления, переносные микрофоны с элементами питания, пульт для управления мультимедийным проектором пользователи могут получить по адресам: ул. Победы, 85, 15 корпус, компьютерный класс 3-1; ул. Студенческая, 14, 1 корпус, каб. 233.
