СТЕЛЛАЖ СКЛАДСКОЙ ГУЗОВОЙ балочно-полочный

ИНСТРУКЦИЯ ПО СБОРКЕ


ВВЕДЕНИЕ

Стеллаж складской предназначен для складирования хозяйственных предметов и тарно-штучных грузов при использовании в закрытых помещениях и на открытых площадках. Стеллаж может быть собран с разным положением полок по высоте в зависимости от габаритов складываемых предметов.

Стеллаж выпускается в различных вариантах исполнения:

• высота рамы: 1500; 2100; 2500; 3000; 3500 мм;

• глубина рамы: 500; 600; 750; 900; 1000 мм;

• ширина секции стеллажа определяется длиной балки: 1000; 1250; 1500; 2000 мм.


К основанию стоек крепятся металлические пятки для устойчивости. Крепление балок осуществляется болтовым соединением.

Вес складываемых предметов на каждую полку в зависимости от грузоподъемности стеллажа составляет от 100 до 500 кг.

Покрытие деталей стеллажа – порошково-полимерное или эмалевыми красками.


ПОДГОТОВКА СТЕЛЛАЖА К СБОРКЕ

1.Перед сборкой необходимо ознакомиться с данной инструкцией.

2.Определить расположение деталей в изделиях в соответствии с позициями на рисунке. Подготовить необходимый инструмент для монтажных работ (гаечный ключ на 10, отвертка).


ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ

1.Для сборки 1-ой секции стеллажа установить на полу две рамы и прикрепить к ним нижние балки спереди и сзади с помощью винтов и гаек.

2.Прикрепить с помощью винтов и гаек остальные балки к рамам.

3.Поставить стеллаж вертикально металлическими пятками вниз, при необходимости поправить положение балок и рам.

4.Затянуть при помощи гаечного ключа и отвертки винты с гайками. При каждом этапе крепления винтов следить за вертикальным положением рам и правильным положением балок.

5. Последующие секции собрать согласно рис.1 и пунктов 2, 3, и 4.

6. В углубления балок уложить полки согласно комплектации (полки из ДСП, фанеры, металла).

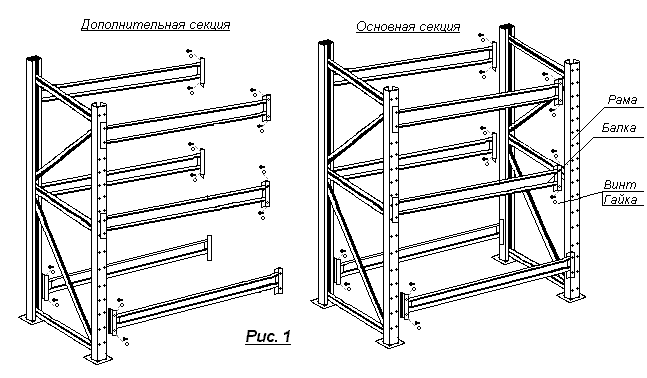

СХЕМА СБОРКИ





ГАРАНТИЯ

Предприятие-изготовитель гарантирует сохранность изделия, его комплектность при соблюдении условий транспортирования, сборки и эксплуатации в течение 24 месяцев со дня продажи.

За механические повреждения, при несоблюдении указанных условий, предприятие ответственности не несет.


Адрес предприятия-изготовителя:

432027, г. Ульяновск, ул. Радищева, 140, корпус 2.,

ООО «Стеллажи и кровля», тел./факс: (8422) 46-33-85,

imash.ru; e-mail: unipti@yandex.ru.


Штамп ОТК ______________________

Дата выпуска ______________________

Отметка магазина о продаже _______________

Штамп магазина ______________________
