Научно-производственное предприятие «ЭЛЕКТРОМАШ»


КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ

С ОДНОФАЗНЫМ ТРАНСФОРМАТОРОМ

КТПОЛ - 1,25/10(6)-0,22-У1


Руководство по эксплуатации


1ЭМ100.001 РЭ


г. Екатеринбург

ОГЛАВЛЕНИЕ

Раздел	Лист
1 ОПИСАНИЕ И РАБОТА	3
1.1 Введение	3
1.2 Назначение	3
1.3 Достоинства, возможности и устойчивость к климатическим воздействиям	3
1.4 Конструкция	4
1.5 Трансформатор ОЛ-1,25/10(6)-УХЛ1	4
1.6 Ограничители перенапряжений нелинейные (ОПН)	5
1.7 Предохранители типа ПКБ-10У1	5
1.8 Блок управления и контроля	5
1.8.1 Назначение и характеристики блока БКУ	5
1.8.2 Устройство блока БКУ	5
1.9 Работа подстанции	8
1.9.1 Работа подстанции с блоком БКУ	8
1.9.2 Автоматическое повторное включение блока БКУ	8
1.10 Защита подстанции	9
1.11 Маркировка	9
1.12 Упаковка, правила хранения и транспортирования	10
2 ЭКСПЛУАТАЦИЯ ПОДСТАНЦИИ	11
2.1 Подготовка к эксплуатации	11
2.2 Входной контроль комплектующих изделий перед пуском в эксплуатацию	11
2.3 Монтаж подстанции	12
2.4 Комплексная проверка состояния подстанции и профилактические измерения	13
2.5 Указание мер безопасности	13
2.6 Возможные неисправности и методы их устранения	14
ПРИЛОЖЕНИЕ А	15
ПРИЛОЖЕНИЕ Б	16
ПРИЛОЖЕНИЕ В	21
ПРИЛОЖЕНИЕ Г	24
ПРИЛОЖЕНИЕ Д	25

1. ОПИСАНИЕ И РАБОТА


1.1 ВВЕДЕНИЕ


Настоящее описание предназначено для изучения «Комплектной трансформаторной подстанции с однофазным трансформатором серии КТПОЛ» и содержит описание ее устройства, принцип работы, технические характеристики и другие сведения, необходимые для длительной и надежной эксплуатации.


КТПОЛ имеет следующие варианты исполнения:

Наименование изделия	Переменные данные исполнения
КТПОЛ-1,25/10(6)-0,22-У1	Подстанция мощностью 1,25 кВ.А на напряжение 10(6) кВ с БКУ
КТПОЛ-1,25/10(6)-0,22-У1-01	Подстанция мощностью 1,25 кВ.А на напряжение 10(6) кВ без БКУ
КТПОЛ-4/10(6)-0,22-У1	Подстанция мощностью 4 кВ.А на напряжение 10(6) кВ с БКУ
КТПОЛ-4/10(6)-0,22-У1-01	Подстанция мощностью 4 кВ.А на напряжение 10(6) кВ без БКУ

Данное руководство распространяется на исполнения КТПОЛ-1,25/10(6)-0,22-У1


1.2 НАЗНАЧЕНИЕ

Подстанция мощностью 1,25 кВ^.А предназначена для приема и преобразования электрической энергии однофазного переменного тока частотой 50 Гц напряжением 10(6) кВ в напряжение 0,22 кВ и передачи ее для питания цепей сигнализации, централизации, блокировки (релейный шкаф) и других железнодорожных потребителей.

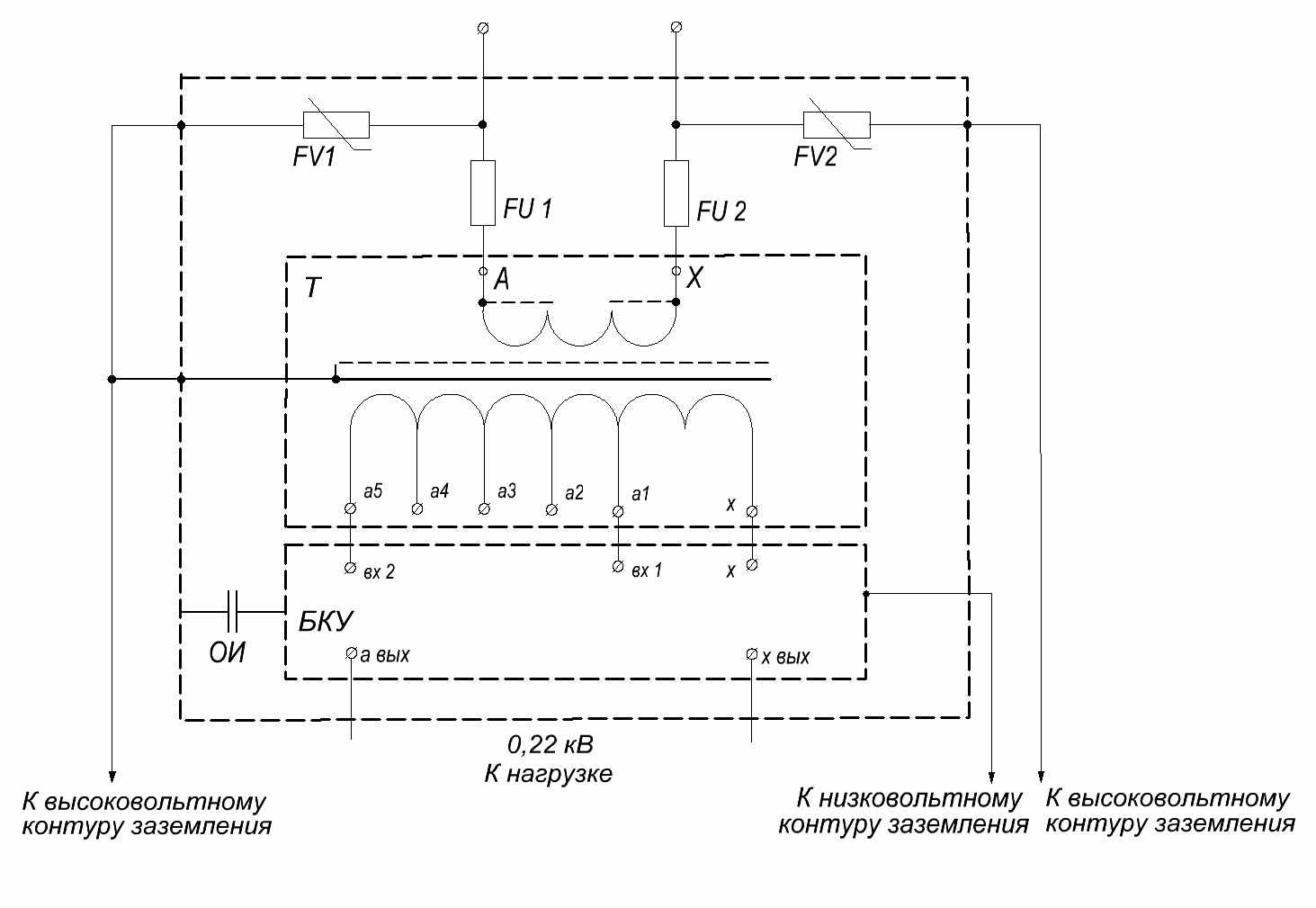

Принципиальная электрическая схема подстанции приведена на рисунке А.1.

3. ДОСТОИНСТВА, ВОЗМОЖНОСТИ И УСТОЙЧИВОСТЬ


К КЛИМАТИЧЕСКИМ ВОЗДЕЙСТВИЯМ

• срок эксплуатации основного оборудования- 25 лет;

• малообслуживаемая;

• высокая надежность работы;

• простота конструкции и монтажа;

• защитное покрытие металлической конструкции (светло-серый или зеленый цвет);

• высокая надежность от грозовых и коммутационных перенапряжений;

• надежная защита цепи нагрузки от перегрузки и токов короткого замыкания (КЗ);

• многократное АПВ цепи нагрузки;

• автоматическое переключение отводов регулировочной части вторичной обмотки трансформатора;

• диагностика работы подстанции.


Подстанция изготовлена в климатическом исполнении «У» категории размещения 1 и предназначена для эксплуатации при наружной установке в условиях:

• рабочее значение температуры окружающего воздуха:


верхнее – плюс 50 C,

нижнее – минус 45 C,

• верхнее значение относительной влажности воздуха 100% при 25С.


3. КОНСТРУКЦИЯ


КТПОЛ крепится на опорах линии электропередачи ЛЭП или на опорах контактной сети.

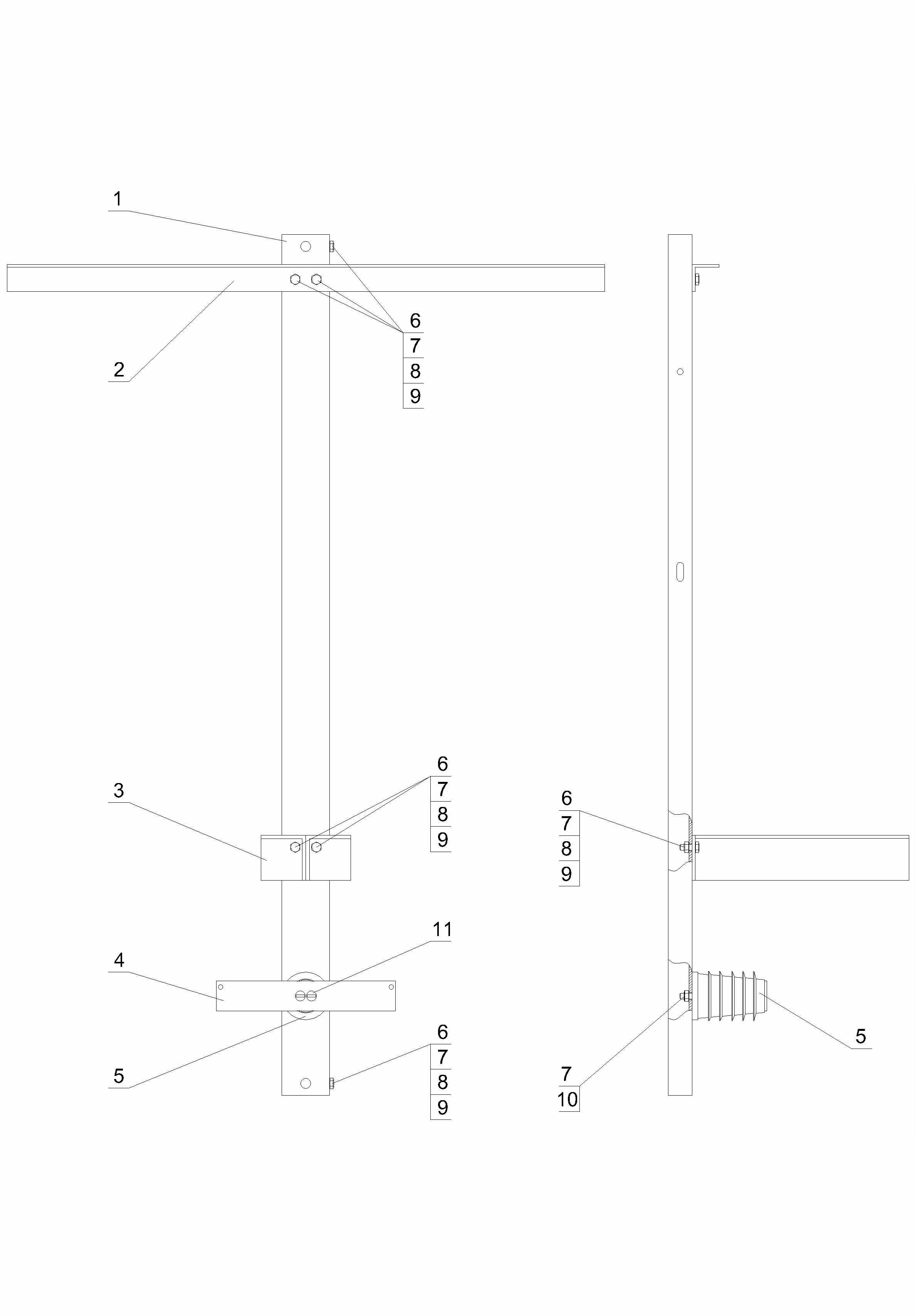

На раме (рисунок Б.1) высотой 1440 мм устанавливается при сборке на месте монтажа подстанции следующее оборудование (рисунок Б.2):

• ограничители 12 перенапряжений нелинейные ОПН (2 шт.), неремонтопригодные со сроком эксплуатации 20-30 лет;

• разъединители 13 на базе предохранителя ПКБ-10У1 (2 шт.), неремонтопригодные со сроком эксплуатации 25 лет;

• трансформатор 14 ОЛ-1,25/10(6)-УХЛ1 с литой изоляцией (1 шт.), неремонтопригодный со сроком эксплуатации 25 лет;

• блок контроля и управления 15 БКУ (1 шт.), со сроком эксплуатации 12,5 лет;

• опорный изолятор 5 ИОРП-10 (рисунок Б.1) для крепления БКУ на раме (1 шт.), со сроком эксплуатации 25 лет.


3. ТРАНСФОРМАТОР ОЛ-1,25\10(6)-УХЛ1


Трансформатор (рисунок 1) предназначен для преобразования напряжения 10(6) кВ в напряжение 0,22 кВ.

Технические данные

Наименование параметра	Нормы
	ОЛ-1,25/6	ОЛ-1,25/10
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное напряжение первичной обмотки, кВ	6,3	10,5
Номинальное напряжение вторичной обмотки, В
х-а1	218
х-а2	224
х-а3	230
х-а4	236
х-а5	242
Ток холостого хода, %	50
Потери холостого хода, Вт	50
Напряжение короткого замыкания, %	5
Потери короткого замыкания, Вт	55
Номинальная мощность, ВА	1250
Номинальная частота, Гц	50
Схема и группа соединения обмоток	I/I-0
Масса (макс.), кг	40 42

Между высоковольтной и низковольтной обмотками установлен металлический экран, соединенный с магнитопроводом, заземляемым через раму на высоковольтный заземлитель. При этом при пробое изоляции исключается появление высокого напряжения во вторичной обмотке трансформатора и не требуется установки пробивного предохранителя.

3. ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЙ НЕЛИНЕЙНЫЕ (ОПН)


Ограничители предназначены для защиты подстанции от грозовых и коммутационных перенапряжений со стороны воздушных линий сигнализации, централизации и блокировки ВЛ СЦБ и воздушных линий продольного электроснабжения ВЛ ПЭ.

Присоединение ограничителя к заземляющему контуру должно осуществляться в соответствии с требованиями «Правил устройства электроустановок». Присоединение прокладывается от нижнего фланца ограничителя к заземлению конструкции, на которой он установлен.

Ограничители поставляются с крепежными верхними и нижними принадлежностями, контактный вывод которых из нержавеющей стали подходит для алюминиевых или медных проводников диаметром от 3 до 12 мм.

3. ПРЕДОХРАНИТЕЛИ ТИПА ПКБ-10У1


Предохранители эксплуатируются на сигнальных установках железных дорог и

предназначены для защиты ВЛ СЦБ и ВЛ ПЭ от междуфазного короткого замыкания в трансформаторе или блоке БКУ.

3. БЛОК КОНТРОЛЯ И УПРАВЛЕНИЯ (БКУ)


1. НАЗНАЧЕНИЕ И ХАРАКТЕРИСТИКИ БЛОКА БКУ


Блок контроля и управления БКУ (в дальнейшем блок БКУ) предназначен для:

- автоматического переключения регулировочных отводов вторичной обмотки трансформатора при поддержании выходного напряжения в диапазоне, В 198±2-231±2

- отключения электропитания нагрузки релейного шкафа через 0,5 с при снижении напряжения менее, В 198±2

или при повышении напряжения более, В 231±2

с последующим включением нагрузки через, мин 1-2

после восстановления напряжения в диапазоне, В 210-230

- отключения токов перегрузки более 5,5 А через, с 0,1

- многократного АПВ после отключения от токов перегрузки и КЗ с выдержками времени 0,5с; 2 с; 8 с; 0,5 мин; 2 мин; 8 мин; 30 мин..... 30 мин;

• передачи информации с помощью двухцветных индикаторов о работе блока БКУ и трансформатора (Приложение Д) +


2. УСТРОЙСТВО БЛОКА БКУ


Устройство блока БКУ представлено на рисунке 1.

На вторичной стороне трансформатора (1) ОЛ-1,25/10(6) имеется пять регулировочных отводов. Блок БКУ подключается ко вторичной обмотке трансформатора по трем входным цепям (в соответствии с обозначениями на блоке БКУ и клеммах трансформатора рисунка 1. К выходным клеммам блока «х_вых, а_вых» подключается нагрузка.


Блок БКУ включает в себя:

• два ключа 2, 3 на симметричных тиристорах;

• блок управления 4 (рисунок 2);

• датчик тока перегрузки и короткого замыкания 5 (рисунок 3);

• датчик напряжения 6.

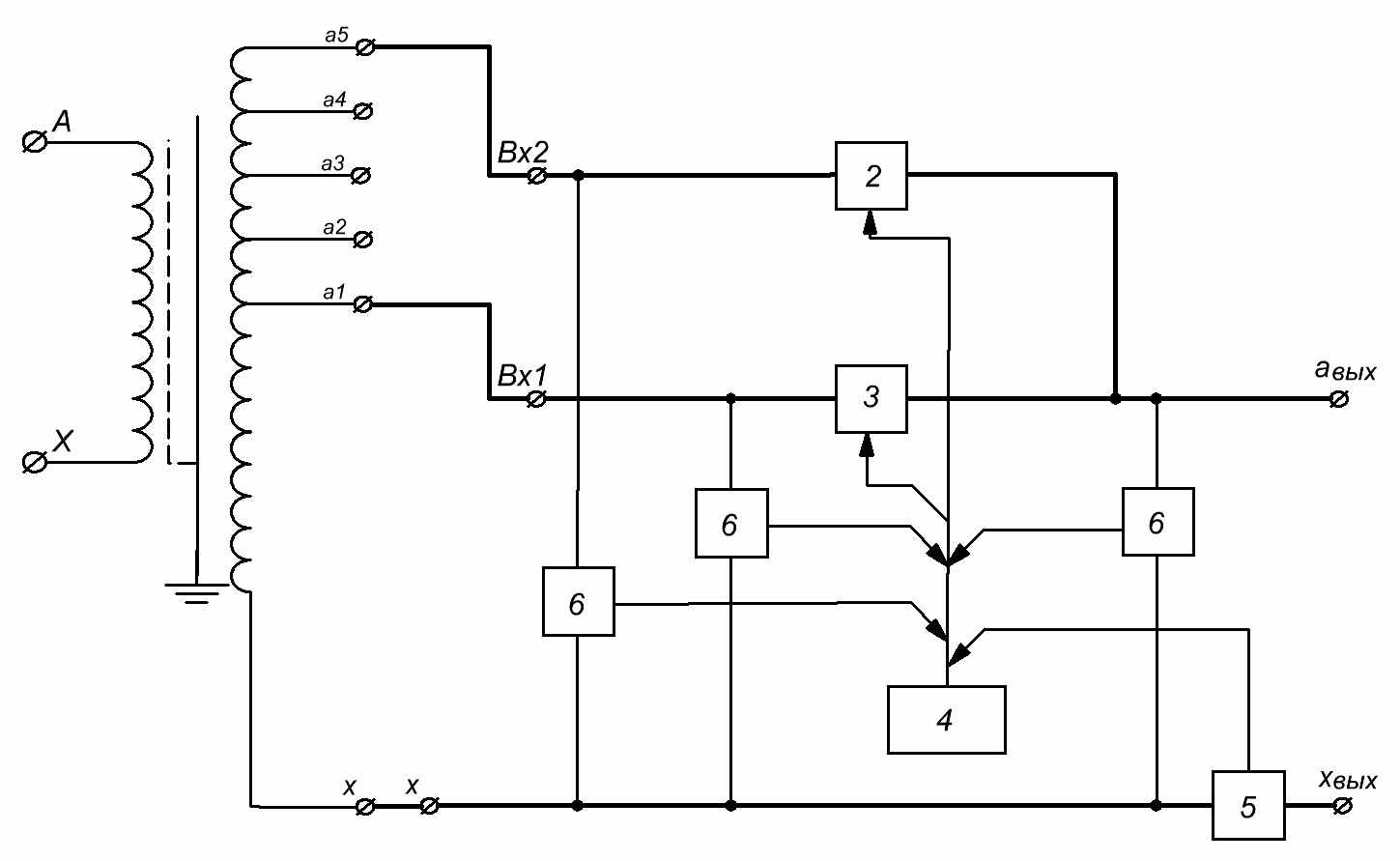

Рисунок 1 - Функциональная схема трансформатора с блоком БКУ

1. блок питания;

2. процессор;

3. выходные усилители;

4. цепь для измерения напряжения на выходе трансформатора ОЛ-1,25/10(6)-У1;

5. цепь измерения напряжения на нагрузке;

6. шифратор состояний блока управления;

7. усилитель;

8. излучатель сигнала.

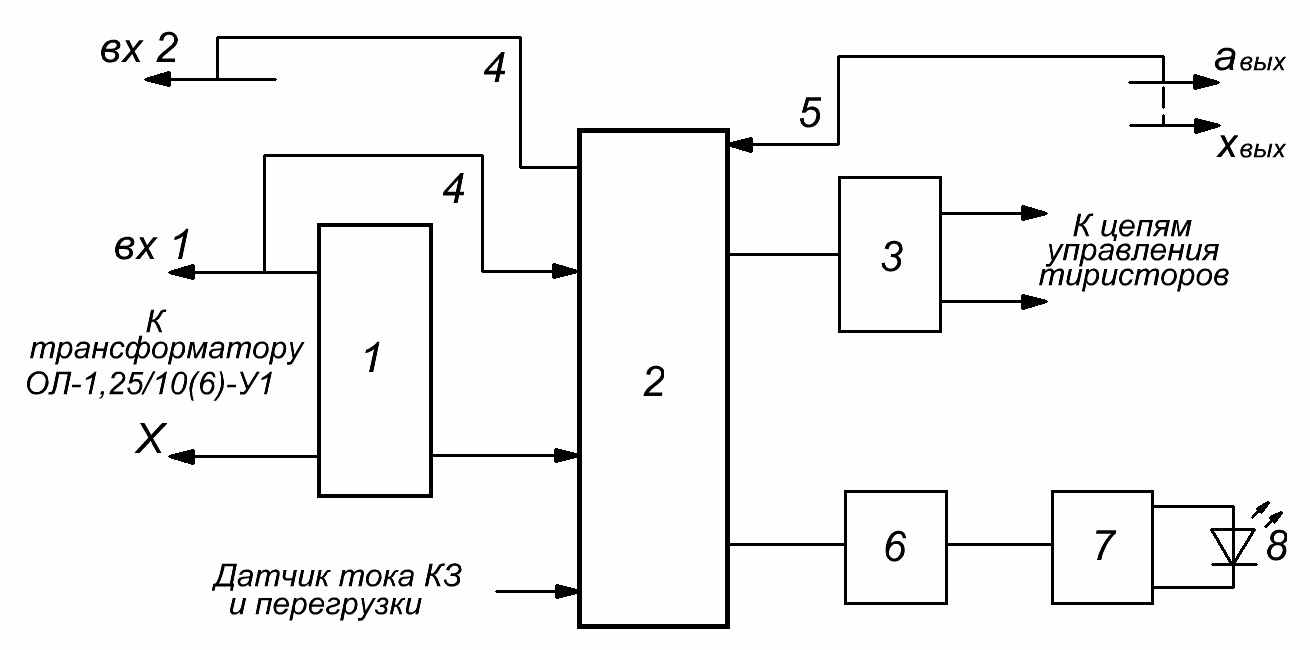

Рисунок 2 – Устройство блока управления




1

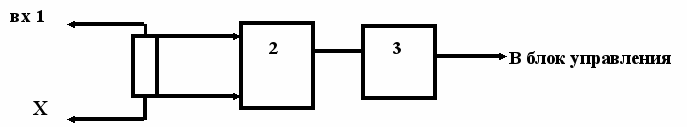

1 - шунт (ограничитель тока);

2 - ограничитель входного сигнала;

3 - пороговый элемент, при превышении током нагрузки заданного уровня выдается сигнал в БУ.


Рисунок 3 – Устройство датчика тока КЗ и перегрузки

1.9 РАБОТА ПОДСТАНЦИИ

1.9.1 РАБОТА ПОДСТАНЦИИ С БЛОКОМ БКУ

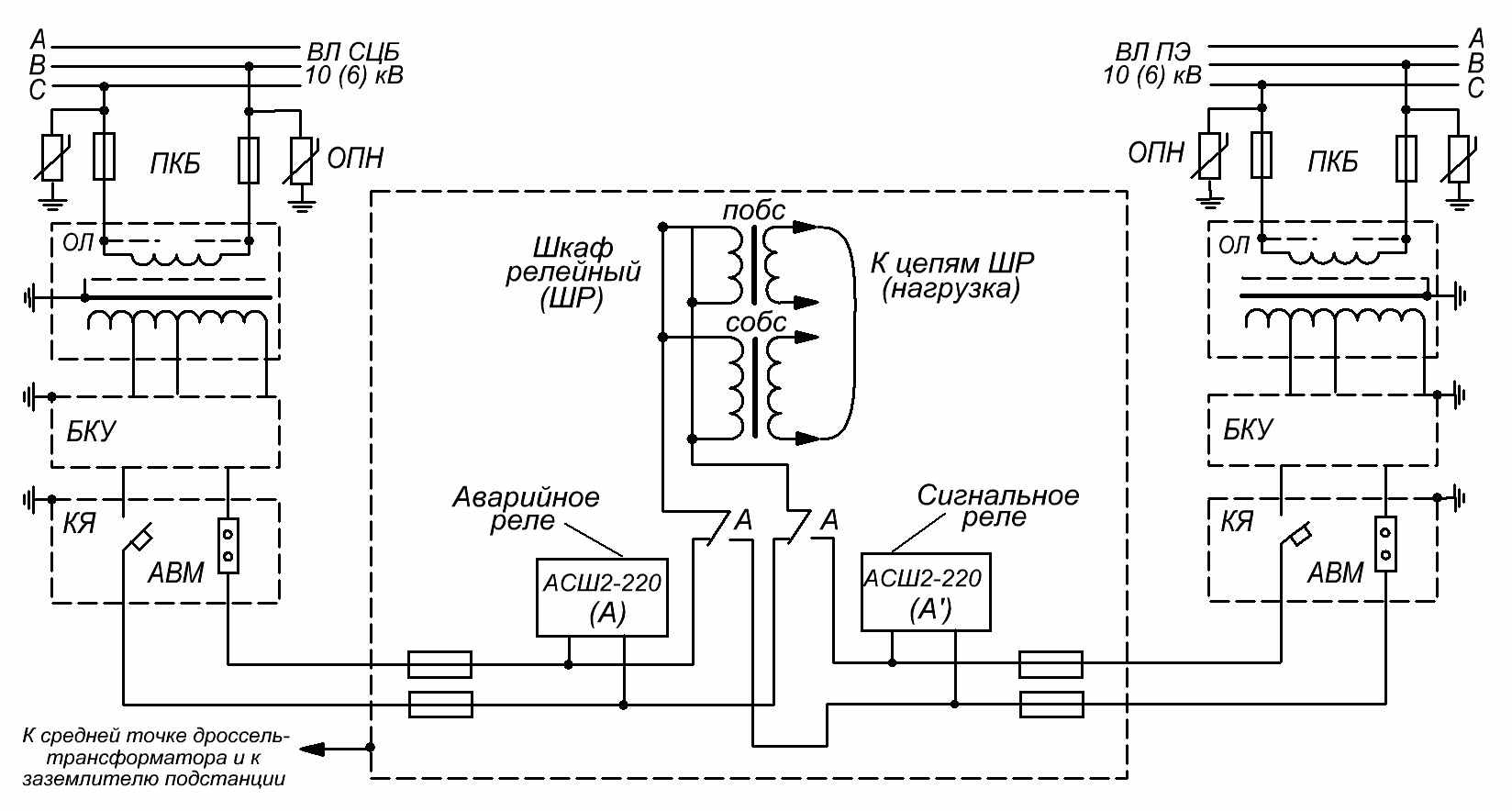

1.9.1.1.Необходимо произвести фазировку напряжения 220 В от ВЛ СЦБ и ВЛ ПЭ.

1.9.1.2 Нагрузка подключается к трансформатору ОЛ-1,25/10(6)-УХЛ1 через блок БКУ (рисунок А.1). При изменении напряжения в ВЛ СЦБ (ПЭ) система автоматики блока БКУ фиксирует изменение напряжения и переключает питание нагрузки с одного регулировочного отвода на другой, поддерживая напряжение в заданном диапазоне.

1.9.1.3 Блок БКУ отключает электропитание нагрузки релейного шкафа через 0,5 с при снижении напряжения менее 198±2 В или при повышении напряжения более 240±2 В с последующим включением через 1-2 мин после восстановления напряжения холостого хода трансформатора в диапазоне 210-230 В.

1.9.1.4 При возникновении тока короткого замыкания в нагрузке или если ток нагрузки превысит значение 5,5 А, система автоматики блока БКУ отключает электропитание нагрузки.

1.9.1.5 Диагностика работы устройства производится дистанционно, согласно Приложения Д.

1.9.1.6 Последовательность действия эксплуатационного персонала для восстановления питания релейного шкафа (рисунок В.1) должна выполняться в соответствии с подразделом 2.6 «Возможные неисправности и методы их устранения»:

• эксплуатационному персоналу необходимо отыскать место повреждения и устранить повреждение (короткое замыкание или разрыв цепи) с последовательностью выполнения операций по таблице 1 подраздела 2.6.


Запрещается проведение измерения изоляции между проводами в спуске или в питающем кабеле без отключения проводов спуска от блока БКУ.

• восстановить цепь питания релейного шкафа, возбудится реле АСШ2-220 (обеспечивая питание ШР от ВЛ СЦБ) и автоматически включается блок БКУ линии ПЭ.


1.9.2 АВТОМАТИЧЕСКОЕ ПОВТОРНОЕ ВКЛЮЧЕНИЕ БЛОКА БКУ


Многократное автоматическое повторное включение линий ВЛ СЦБ или ПЭ после возникновения перегрузки или КЗ производится блоком БКУ со следующими выдержками времени:

t₁ = 0,5 С t₅ = 2 мин

t₂ = 2 С t₆ = 8 мин

t₃ = 8 С t_{7+ i} = 30 мин,

t₄ = 0,5 мин

где i= 0,1,2……n


Ускоренное (без выдержки времени АПВ) включение питания релейного шкафа может быть выполнено отключением и последующим включением изолирующей штангой одного из двух разъединителей-предохранителей.

ВНИМАНИЕ: При создании многократного искусственного (умышленного) короткого замыкания с целью преднамеренного выведения из работы (сгорания) трансформатора блок БКУ надежно отключает короткие замыкания, защищая себя, трансформатор и релейный шкаф. При этом выдержка времени после 7-го короткого замыкания и каждого последующего составляет 30 мин.


1.10 ЗАЩИТА ПОДСТАНЦИИ


1.10.1 Защиту ВЛ СЦБ и ВЛ ПЭС от междуфазного короткого замыкания, вызванного возможными внутренними повреждениями в трансформаторе (витковые, межсекционные короткие замыкания и др.), обеспечивают плавкие вставки разъединителей – предохранителей.

1.10.2 Защиту от коротких замыканий в цепи нагрузки осуществляет блок БКУ.

1.10.3 От воздействия перенапряжений на оборудование подстанции и релейного шкафа применена многоступенчатая защита. От грозовых и коммутационных перенапряжений со стороны ВЛ СЦБ или ВЛ ПЭ трансформатор подстанции надежно защищен ограничителями перенапряжений ОПН.

В блоке БКУ между цепями ввода и цепями вывода установлены варисторы с классификационным напряжением 560 В, обеспечивающие защиту блока БКУ от высоких напряжений со стороны трансформатора и со стороны релейного шкафа, а также 2-ю и 3-ю ступень защиты релейного шкафа.

Для защиты от перенапряжений со стороны ШР (потребителя) между выходными клеммами х_вых, а_вых и корпусом установлены ограничители перенапряжения (варисторы).


1.11 МАРКИРОВКА


1.11.1 Маркировка подстанции

КТПОЛ-1,25/10(6)-0,22-У1 имеет маркировку входящих в подстанцию составных элементов, изготавливаемых предприятиями и «НПП «ЭЛЕКТРОМАШ».

Маркировка содержит:

- наименование предприятия-изготовителя;

- обозначение подстанции;

- основные технические данные;

- заводской номер КТПОЛ;

- дату выпуска КТПОЛ.

Маркировка выполняется краской на металлической табличке.

1.11.4 Маркировка транспортной тары содержит:

1. манипуляционные знаки – «Верх, не кантовать», «Боится сырости», «Осторожно хрупкое»;

2. основные надписи – наименование продукции, наименование грузоотправителя и грузополучателя;

3. информационные надписи – масса брутто.


12. УПАКОВКА, ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ


1.13.1 Трансформатор (1шт.), разъединитель-предохранитель (2шт.), ОПН (2шт.), блок контроля БКУ (1 шт.), опорный изолятор (1 шт.), комплект метизов в упаковке и эксплуатационная документация упаковывается в один ящик. Рама в упаковочной бумаге, закрепленной лентой, поставляется отдельно от ящика. Порядок упаковки, размещение и способ укладки определяются предприятием – изготовителем («НПП «ЭЛЕКТРОМАШ»). При этом недопустимо перемещение трансформаторов за вводные изоляторы первичной обмотки. Для перемещения трансформатора ОЛ на его корпусе предусмотрены выступы (ручки).

1.13.2 Трансформаторы могут храниться на открытых площадках в таре или без нее. Срок хранения без переконсервации три года. При хранении трансформаторов более трех лет произвести переконсервацию металлических частей маслом К-17 ГОСТ 10877-76.

Разъединители – предохранители могут храниться в закрытых неотапливаемых помещениях с температурой воздуха от минус 50 C до плюс 60 C с относительной влажностью воздуха в помещении не более 80%.

Ограничители перенапряжений могут храниться в упаковке изготовителя под навесом или в закрытых складских помещениях. Допускается хранение ограничителей 1,5 года.

Блок БКУ может храниться в упаковке в закрытых неотапливаемых помещениях при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей. Температура воздуха при хранении допускается от минус 50 C до плюс 50 C при относительной влажности воздуха в помещении не более 80%.

1.13.3 Упакованное в деревянный ящик оборудование подстанции и отдельно раму можно транспортировать всеми видами транспортных средств кроме воздушного транспорта, в климатических условиях по группе С ГОСТ 15150-69.

2.3 МОНТАЖ ПОДСТАНЦИИ


2.3.1 К монтажу допускается оборудование подстанции, прошедшие входной контроль по 2.2.

2.3.2 Комплектная трансформаторная подстанция выполняется в виде составных частей, подготовленных для сборки на месте монтажа, и обеспечивает их совместимость.

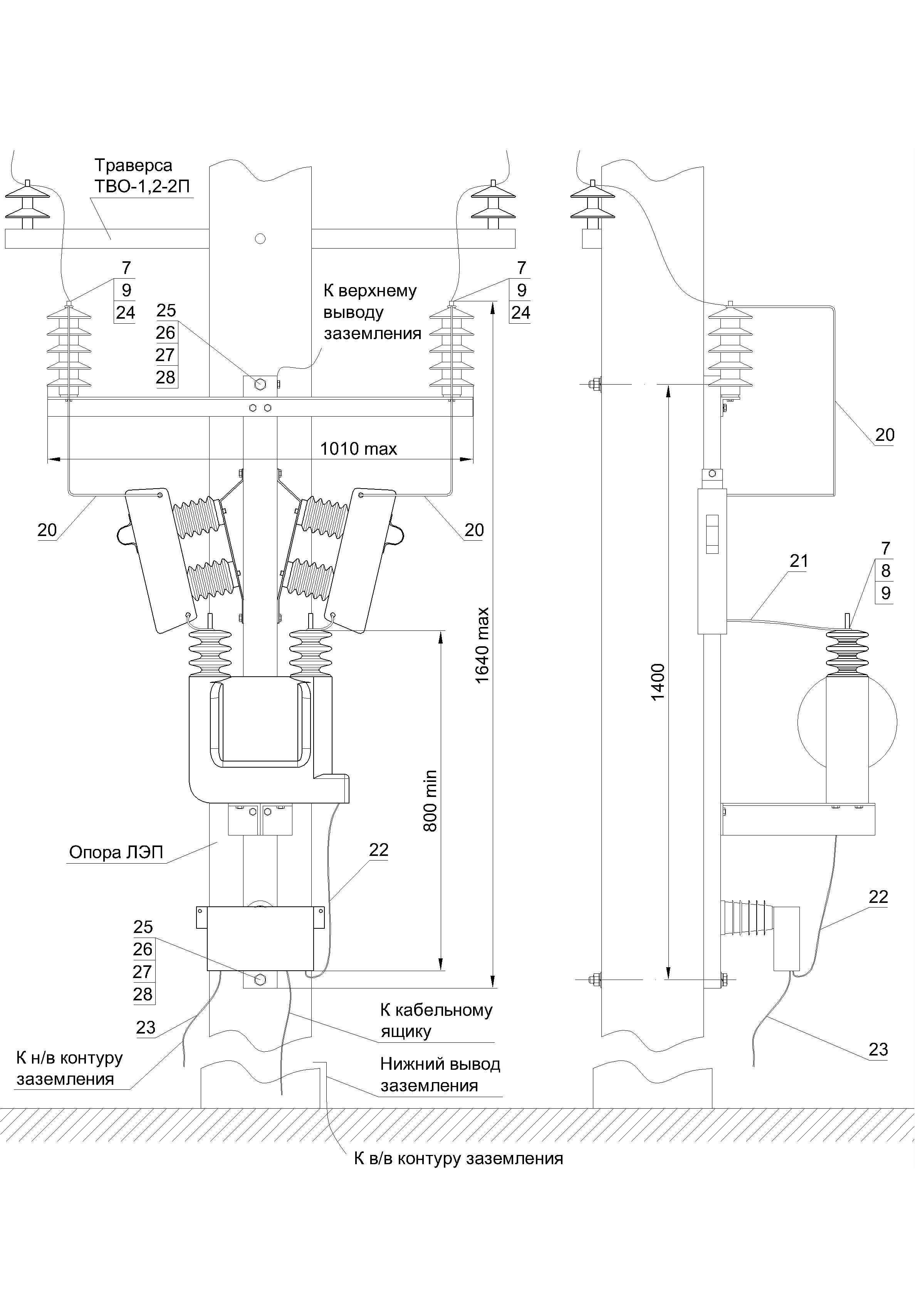

Габаритные, установочные и присоединительные размеры КТП приведены в монтажной схеме в приложении Б.

2.3.3 Монтаж рамы производится в соответствии с требованиями монтажной схемы (рис. Б.1) и таблицей комплектности (Приложение Б).

На стойку 1 крепится опора рамы 2, опора трансформатора 3, изолятор ИОРП 5 и закрепленная на изоляторе винтами 11 пластина для блока БКУ 4.

При креплении на раму опорного изолятора во избежание поворота используется стопорная шайба 10.

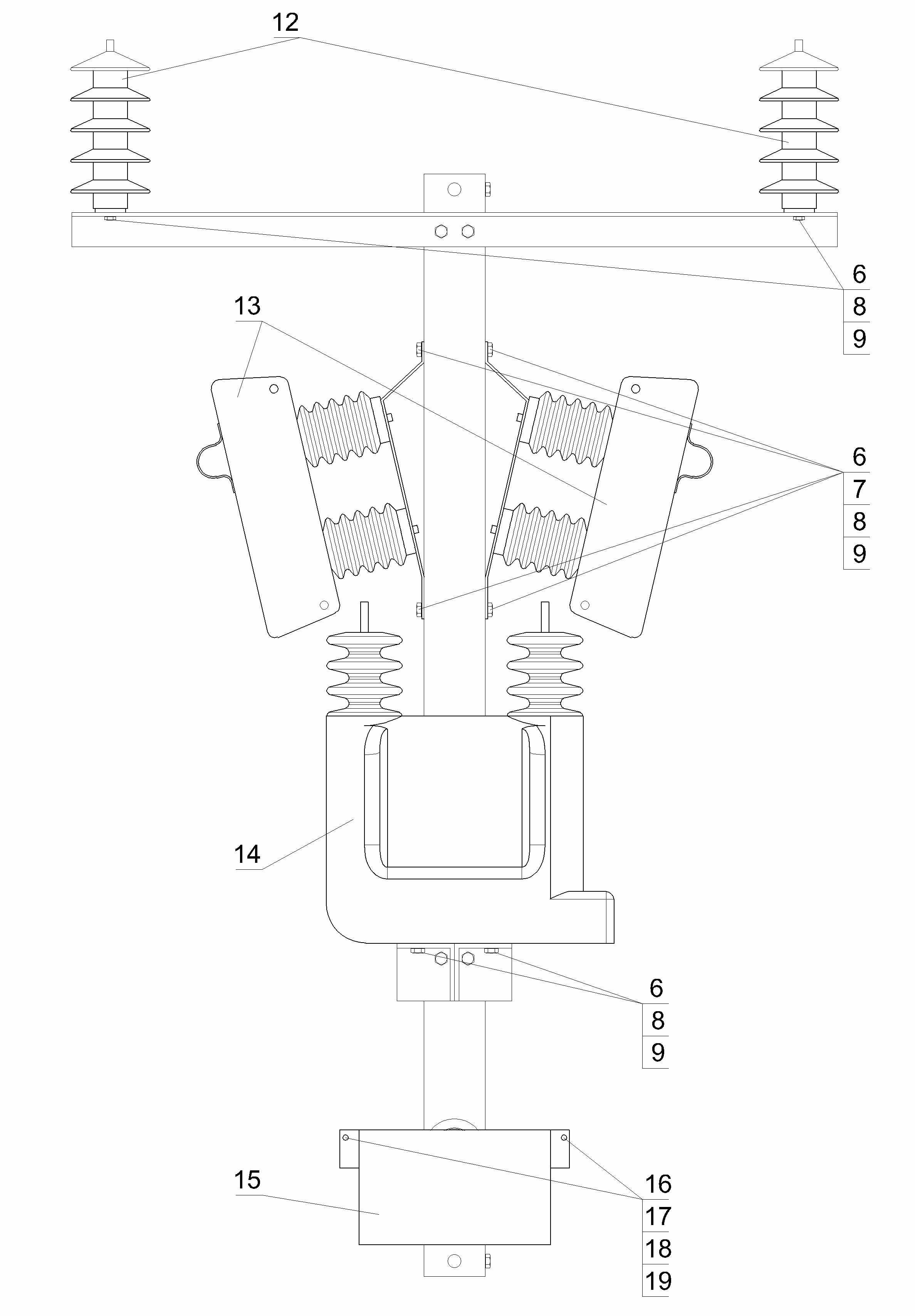

2.3.4 На собранную раму крепится следующее оборудование (Рисунок Б.2): трансформатор 14, средства защиты (ограничители перенапряжения 12, разъединители-предохранители 13) и блок контроля и управления БКУ 15, в соответствии с рисунком Б.2.

2.3.4.1 Трансформатор закрепляется четырьмя болтами на металлической конструкции, которая должна быть надежно заземлена.

Болты заземления 6 находятся на стойке рамы 1 (рис. Б.1).

2.3.4.2 После закрепления БКУ на раме с помощью болтовых соединений рекомендуется оставшуюся часть резьбы болтов завальцевать.

БКУ заземляется отдельно от рамы через низковольтное заземление кабельного ящика.

2.3.5 Монтаж проводов высокого и низкого напряжения проводится в соответствии с рисунком Б.3.

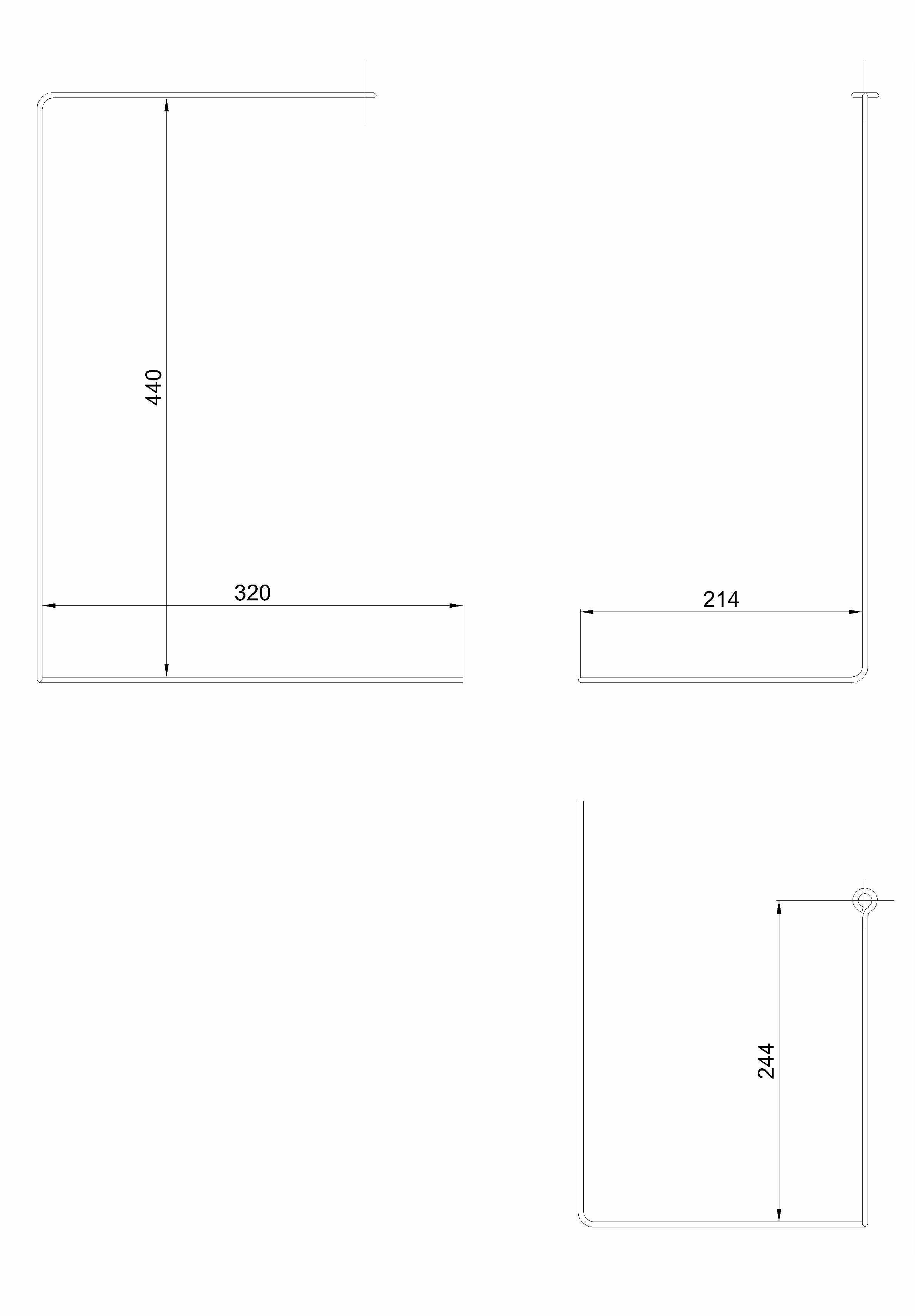

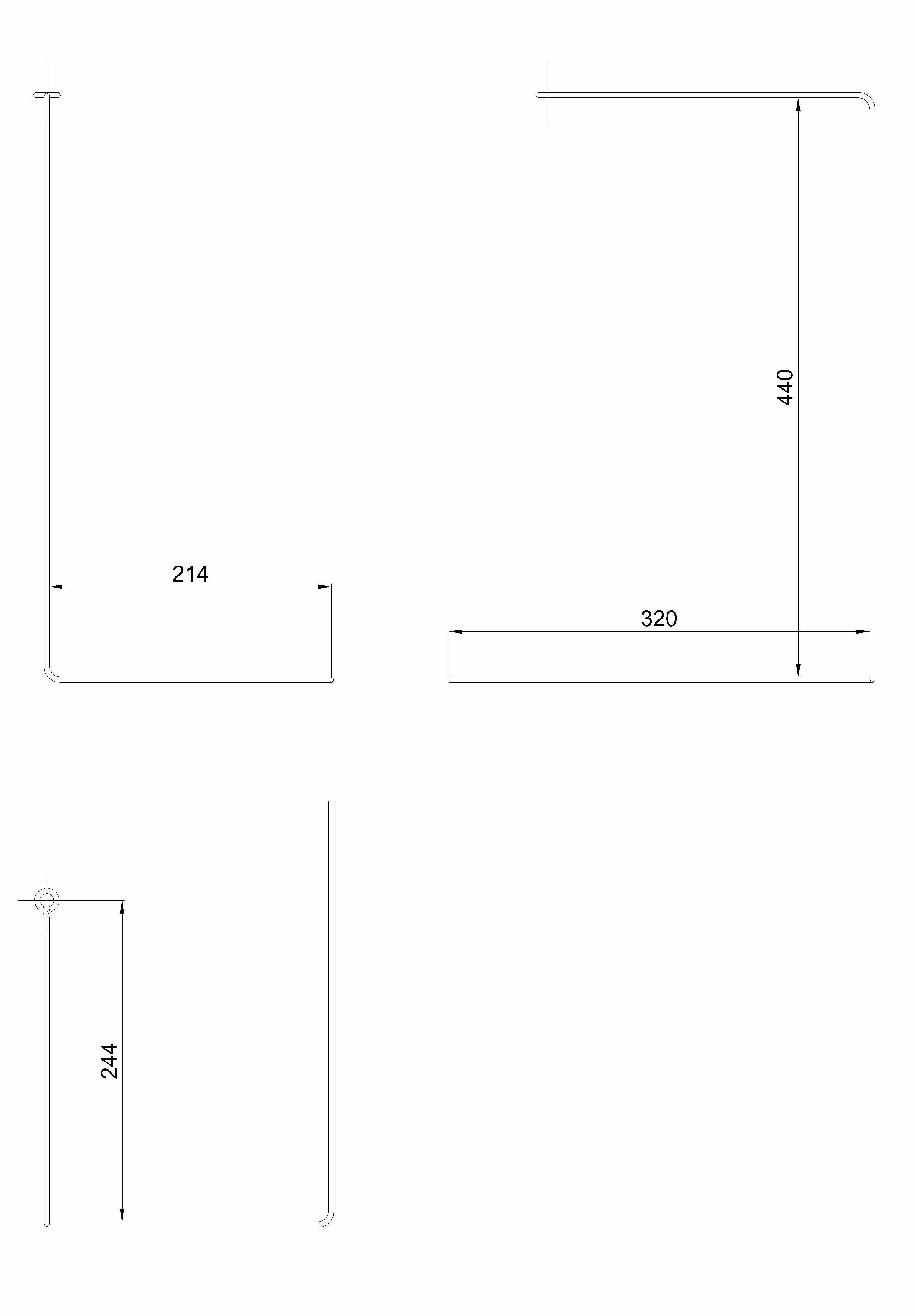

Формирование проводов должно производиться в соответствии с рисунками Б.4 и Б.5, Приложение Б.

2.3.6 Комплектная трансформаторная подстанция крепится на опорах ЛЭП на высоте 4,5 м. В вертикальном направлении зона досягаемости КТПОЛ должна составлять не менее 2,5 м от поверхности, на которой находятся люди (п.1.7.70 ПУЭ).

2.3.6.1 На месте установки подстанции допускается сначала монтаж оборудования на раме, а затем подъем и крепление подстанции на опоре, или сначала крепление рамы на опоре, а затем монтаж оборудования на раме. Рама крепится к опоре болтами М16 (Приложение Б), которые не входят в комплект поставки.

2.3.6.2 При подъеме на высоту во избежание ударов подстанции или ее оборудования об окружающие конструкции, желательно корректировать с земли траекторию ее подъема при помощи дополнительной веревки.

2.3.6.3 Присоединение подстанции к линии ВЛ СЦБ и ВЛ ПЭ должно проводиться в соответствии с требованиями ПУЭ.


2.4 КОМПЛЕКСНАЯ ПРОВЕРКА СОСТОЯНИЯ ПОДСТАНЦИИ И ПРОФИЛАКТИЧЕСКИЕ ИЗМЕРЕНИЯ.


2.4.1 Комплексная проверка состояния подстанции производится потребителем 1 раз в 6 лет и сводится к очистке трансформатора, ОПН, разъединителей-предохранителей и блока БКУ от пыли и грязи. У блока БКУ тщательно протираются выходные отверстия «светодиодов». Производится внешний осмотр и проверка механических креплений подстанции и элементов, а также электрических соединений.

На поверхности трансформатора и разъединителей-предохранителей не должно быть трещин и сколов изоляции.

2.4.2 Измерение уровня напряжения

Измерение уровня напряжения в кабельных ящиках производить под нагрузкой со стороны основного и резервного питания совместно с представителями ШЧ. (Инструкции ЦЭ881 от 14.03.02г. «Инструкция по техническому обслуживанию и ремонту устройств электроснабжения сигнализации, централизации, блокировки и связи на железнодорожном транспорте», приложение 2, пункт 2.1). При невозможности замера уровня напряжения под нагрузкой для достоверности замера на входных клеммах кабельного ящика КЯ (рисунок В.1) необходимо подключить сопротивление порядка 400 Ом мощностью 100-150 Вт типа ПЭВ.

При подключении блока БКУ от трансформатора должно выходить три провода, согласно функциональной схемы (Рисунок 1).


2.5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ


2.5.1 При эксплуатации подстанции необходимо руководствоваться настоящим руководством и «Правилами эксплуатации электроустановок потребителей», а также «Правилами техники безопасности при эксплуатации электроустановок и Правилами технической эксплуатации электрических станций и сетей Российской Федерации» (РД 34.20.501-95).

2.5.2 При погрузочно-разгрузочных работах запрещается бросать подстанцию и отдельные элементы подстанции.

Для перемещения трансформатора на его корпусе предусмотрены выступы (ручки).

ВНИМАНИЕ:

Не проводите какие-либо переключения в цепях КТПОЛ, не убедившись в том, что напряжение отсутствует.

Снятие напряжения с подстанции КТПОЛ производится отключением предохранителей ПКБ посредством изолирующей оперативной штанги, находящейся в распоряжении эксплуатирующей организации.

2.6 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ


Возможные неисправности оборудования подстанции и методы их устранения сведены в таблицу 1.


Таблица 1.

Проблема	Возможные варианты поиска решения	Решение
1	2	3
Отсутствует напряжение на входных клеммах кабельного ящика (КЯ)	1. В релейном шкафу (рисунок В1) отключить предохранители – напряжение появилось, а после восстановления цепи напряжение исчезло	Устранить короткое замыкание в релейном шкафу
	2. После отключения в релейном шкафу предохранителей напряжение на входных клеммах кабельного ящика не появилось, тогда в кабельном ящике отключить от выходных клемм питающий кабель (разорвать цепь нагрузки): 2.1 На входных клеммах кабельного ящика напряжение появилось и после восстановления цепи питания напряжение исчезло;	Устранить короткое замыкание в питающем кабеле
	2.2. Напряжение не появилось, тогда, поднявшись по приставной лестнице до блока БКУ, отсоединить провод спуска от блока БКУ, напряжение на выходных клеммах блока БКУ появилось и после восстановления цепи напряжение на входных клеммах кабельного ящика исчезло.	Устранить повреждение (короткое замыкание или разрыв провода) в спуске.
	3. Проверить наличие и величину напряжения на входных клеммах БКУ (соединительных проводах), т.е. на вторичной обмотке трансформатора (до БКУ):
	3.1 после отключения проводов спуска от блока БКУ и при наличии напряжения на входе блока БКУ в пределах 210-230 В отсутствует напряжение на выходе БКУ	Неисправен БКУ. Заменить БКУ.
	3.2 при отсутствии вторичного напряжения	Проверить плавкие вставки в разъединителе –предохранителе и, убедившись в целостности плавких вставок, заменить трансформатор.
	3.3 после замены трансформатора на исправный, вновь выполнить операцию по п. 3.1
	4. Видимый скол, трещина в корпусе или разрушение корпуса трансформатора	Заменить трансформатор

Приложение А

Схема трансформаторной подстанции

Таблица А.1

Вывод обмотки НН	а1	а2	а3	а4	а5
Напряжение обмотки НН, В	218	224	230	236	242

Таблица А.2

Тип	FU1, FU2	FV1, FV2	Т
КТПОЛ-1,25/6-0,22-У1	ПКБ-10У1	ОПН	Трансформатор ОЛ-1,25/6-УХЛ1
КТПОЛ-1,25/10-0,22-У1	ПКБ-10У1	ОПН	Трансформатор ОЛ-1,25/10-УХЛ1

Таблица А.3

Поз.обознач.	Наименование	Кол.
FU1, FU2	Разъединитель-предохранитель (см. табл. А.2)	2
FV1, FV2	Ограничитель перенапряжений (см. табл. А.2)	2
Т	Трансформатор (см. табл. А.2)	1
БКУ	Блок контроля и управления	1
ОИ	Опорный изолятор	1
Рисунок А.1 - Схема электрическая принципиальная трансформаторной подстанции

Приложение Б

Монтажная схема и комплектация

трансформаторной подстанции КТПОЛ-1,25/10(6)-0,22-У1




Рисунок Б.1 - Монтаж рамы

Продолжение приложения Б





Рисунок Б.2 – Монтаж оборудования на раме

Продолжение приложения Б





Рисунок Б.3 - Монтаж проводов высокого и низкого напряжения

Продолжение приложения Б




Рисунок Б.4 - Схема формирования левого провода высокого напряжения

Продолжение приложения Б




Рисунок Б.5 - Схема формирования правого провода высокого напряжения

Окончание приложения Б


Таблица Б.1 – Комплектность КТПОЛ-1,25/10(6)-0,22-У1

Поз.	Обозначение	Количество	ГОСТ; ТУ
1	Стойка	1	3ЭМ 300.001
2	Опора рамы	1	3ЭМ 300.002
3	Опора трансформатора	1	2ЭМ 200.002-01СБ
4	Пластина БКУ	1	3ЭМ 300.005
5	Изолятор ИОРП-10	1	ТУ 3494-004-82442590-2008
6	Болт М10х25	16	ГОСТ 7805 или ГОСТ 7798
7	Гайка М10	14	ГОСТ 5927
8	Шайба 10	17	ГОСТ 11371 С10-01
9	Шайба Г.10	20	ГОСТ 6402 С10-01
10	Шайба стопорная 10	1	-
11	Винт М8х20	2	ГОСТ 17473
12	ОПН-6 или ОПН-10	2	ТУ 3414-002-15207362-2003
13	ПКБ-10У1	2	ТУ 3414-010-15207362-2006
14	ОЛ-1,25/6 или ОЛ-1,25/10	1	ОГГ.670 121.008 ТУ
15	БКУ-1,25	1	АВМЮ.468263.001ТУ
16	Болт М6х20	2	ГОСТ 7805 или ГОСТ 7798
17	Гайка М6	2	ГОСТ 5927
18	Шайба 6	2	ГОСТ 11371 С6-01
19	Шайба Г.6	2	ГОСТ 6402 С6-01
20	Провод БСМ-1 5 мм2 L=1300 мм	2	ГОСТ 4775
21	Провод БСМ-1 5 мм2 L=300 мм	2	ГОСТ 4775
22	Провод ПМТК 2,5 мм2 L=600 мм	3	ТУ 4211-011-12023273-2009
23	Провод ПМТК 2,5 мм2 L=3000 мм*	1	ТУ 4211-011-12023273-2009
24	Шайба 10 (увеличенная)	4	ГОСТ 11371 С10-01
25	Болт М16*	2	-
26	Гайка М16*	2	-
27	Шайба 16*	2	-
28	Шайба Г.16*	1	-

Примечание - * В комплект поставки не входит

Приложение В

РЕЖИМЫ РАБОТЫ БЛОКОВ БКУ ВЛ СЦБ И ПЭС


В.1 При наличии напряжения на линиях СЦБ и ПЭ оба блока БКУ включены (рисунок В.1). В нормальном режиме питание релейного шкафа (ШР) производится от линии СЦБ (основное питание). Напряжение от блока БКУ линии СЦБ подается на обмотку аварийного реле АСШ2-220 (А) и нагрузку (шкаф ШР). Блок БКУ линии ПЭ находится в режиме холостого хода.


В.2 Последовательность работы блоков БКУ при возникновении короткого замыкания в релейном шкафу


В.2.1 Ниже рассматривается последовательность работы блоков БКУ линии ВЛ СЦБ и ПЭ при возникновении короткого замыкания в цепи нагрузки релейного шкафа после контактов реле АСШ2-220 (А).

В.2.2 После возникновения короткого замыкания в релейном шкафу после контактов реле АСШ2-220 (А) через минимальную задержку по времени (0,1с) блок линии СЦБ отключает цепь нагрузки. В блоке запускается отсчет времени задержки АПВ. Катушка реле АСШ2-220 (А) сначала шунтируется коротким замыканием, а далее обесточивается при отключении нагрузки блоком линии СЦБ. Реле отпадает.

В.2.3 При отпадании реле А своими нормально закрытыми контактами переключает питание шкафа на линию ПЭ. Контакты реле А переключаются на короткое замыкание. Блок линии ПЭ отключает питание нагрузки. В блоке запускается отсчет времени задержки АПВ.

В.2.4 По истечении времени задержки первого АПВ блока линии СЦБ равного 0,5 секунды производится попытка АПВ на обмотку реле А. Реле А срабатывает и своими нормально открытыми контактами подключает выход блока на короткое замыкание. Блок через 0,1с отключает цепь нагрузки. Шкаф подключается к блоку линии ПЭ. Процесс многократного АПВ блоков линий СЦБ и ПЭ повторяется с увеличением времени задержки АПВ (см. 1.9.3).


В.3 Короткое замыкание в питающих цепях (до контактов реле АСШ2-220(А) шкафа ШР)


В.3.1 После возникновения короткого замыкания в питающих цепях от подстанции до контактов реле АСШ2-220(А) через минимальную выдержку времени (0,1с) блок линии СЦБ отключает цепь нагрузки. В блоке запускается отсчет времени задержки АПВ. Катушка реле АСШ2-220(А) сначала шунтируется коротким замыканием, а далее обесточивается при отключении цепи нагрузки блоком линии СЦБ. Реле А отпадает.

В.3.2 При отпадании реле А своими нормально закрытыми контактами переключает питание шкафа на линию ПЭ.

В.3.3 Блок линии СЦБ производит многократное АПВ с выдержками времени по п. 1.9.3.

Питание шкафа ШР производится от резервного питания – линии ПЭ

Продолжение приложения В

Положение контактов показано при возбужденном реле АСШ2-220 (А)

Рисунок В.1 – Схема питания релейного шкафа от ВЛ СЦБ и ВЛ ПЭ

В.3.4 Для восстановления основного питания от ВЛ СЦБ необходимо выполнить операции по 2.5 (устранить короткое замыкание)


В.4 Режим перегрузки


В.4.1 При возникновении перегрузки более 5,5 А через задержку по времени 0,1с блок линии СЦБ отключает электропитание нагрузки релейного шкафа. В блоке запускается отсчет времени задержки АПВ. Катушка реле АСШ2-220 (А) в релейном шкафу обесточивается, реле отпадает и переключает питание релейного шкафа от блока линии ПЭС.

В.4.2 По истечении времени задержки первого АПВ порядка 0,5с блок линии СЦБ включается и восстанавливается основное питание релейного шкафа.

Приложение Г

КОНТРОЛЬ РАБОТОСПОСОБНОСТИ БЛОКА БКУ


Г.1 В процессе работы блок осуществляет постоянный контроль своих внутренних узлов. Сигнал о нормальной работе и о неисправности блока передается с помощью цветных светодиодов (Приложение Д).

Возможные варианты нарушения работоспособности блока и действия блока при их возникновении.

Г.2 Выход из строя тиристорного ключа

Г.2.1 Тиристорный ключ вышел из строя на разрыв – постоянно будет включен другой тиристорный ключ.

Если в работе будет тиристорный ключ крайнего отвода (вх 2), напряжение на нагрузке может выйти за допустимые пределы – вероятнее всего стать выше допустимого.

Если в работе будет тиристорный ключ внутреннего отвода (вх 1), напряжение на нагрузке может выйти за допустимые пределы – вероятнее всего стать ниже допустимого.

Г.2.2 Тиристорный ключ вышел из строя на замыкание. В этом случае, если микроконтроллер не выдает команду на включение другого ключа, напряжение на выходе блока будет сохраняться. При открывании другого ключа наиболее вероятно то, что оба тиристорных ключа выгорят за счет тока короткого замыкания в контуре регулировочной обмотки. Микроконтроллер при этом будет имитировать свою неисправность и информация на светодиоды передаваться не будет..

Г.2.3 Выход из строя микроконтроллера.

При выходе из строя микроконтроллера информация предаваться не будет, что означает неисправность БКУ.

При исчезновении напряжения на выходе блока линии СЦБ питание шкафов СЦБ переводится на питание от линии ПЭ при помощи аварийного реле АСШ2-220(А). При восстановлении цепи питания на выходе блока линии СЦБ реле возвращает питание шкафов на линию СЦБ.

Приложение Д

Индикация режимов работы блока БК двухцветным индикатором

состояния блока и состояния индикатора (два индикатора)

Режим работы блока		Положение светодиодов		Видимое цветовое отображение
		Зелёный	Красный
Работа на среднем отводе	Норм	мигает	не горит	мигает зелёный
	После АПВ	мигает	не горит
Работа на крайнем отводе	Норм	не горит	мигает	мигает красный
	После АПВ	не горит	мигает
Нагрузка отключена по минимальному напряжению		горит	не горит	постоянно горит зелёный
Нагрузка отключена по максимальному напряжению		не горит	горит	постоянно горит красный
Выдержка времени перед АПВ		мигает	мигает	перемигивают красный и зелёный
Тиристоры неисправны (любой) или другая неисправность		горит	горит	горят зелёный и красный отключить БКУ
Блок отключен		не горит	не горит	светодиоды не горят
