ВДМ-1202С У3

ВЫПРЯМИТЕЛЬ ДЛЯ ДУГОВОЙ СВАРКИ


РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ


Данное руководство по эксплуатации научит вас безопасному обращению с выпрямителем. Поэтому следует внимательно изучить настоящий раздел и лишь, затем приступать к работе.


При эксплуатации и обслуживании выпрямителя необходимо соблюдать «Правила безопасной эксплуатации электроустановок» и требований ГОСТ 12.3.003-86 и межотраслевых правил по охране труда ПОТ РМ-016-2001.

К эксплуатации выпрямителя допускаются лица, имеющие квалификационную группу по электробезопасности не ниже II, к обслуживанию и ремонту допускаются лица, имеющие группу не ниже III.

При ручной дуговой сварке в особо опасных условиях обязательно применение блока снижения напряжения холостого хода (БСН-10).

Поражение электрическим током опасно для жизни!

• Выпрямитель разрешается подключать только к правильно заземленной электрической сети через автоматический выключатель;

• Пользуйтесь исправным сетевым кабелем с защитным проводом заземления сечением не менее 6 мм² для подключения к сети;


Работа без заземления опасна для жизни!

• Перед обслуживанием выпрямитель необходимо отключать от сети. Отключение только с помощью выключателя не является безопасным;

• При проведении сварки следует правильно обращаться с зажимом кабеля для соединения с корпусом, держателем электродов и изделием и не использовать их не по назначению. Не следует касаться токоведущих деталей незащищенными участками тела;

• Не пользуйтесь поврежденным сварочным кабелем.


Дым и газы могут привести к удушью и отравлению!

• Производите очистку рабочего пространства от газа и дыма, выделяющихся в процессе сварки, особенно если сварочные работы ведутся в закрытом помещении;

• Сварочные работы проводите в хорошо проветриваемых помещениях;

• Удалите все следы покрытия со свариваемых деталей, чтобы избежать токсичных выделений;

• Изделие, а также разлетающиеся искры и капли металла имеют высокую температуру;


• Удалите из рабочей зоны резервуары с горючими или взрывоопасными жидкостями, поскольку они создают опасность пожара и взрыва;

• Не допускайте проведения сварки сосудов, находящихся под давлением и использовавшихся для хранения взрывоопасных материалов.


Остерегайтесь воспламенения!

• При проведении сварочных работ необходимо обеспечить наличие средств пожаротушения, расположенных в легко доступных местах вблизи от места сварки;

• Следите за тем, чтобы в рабочей зоне не образовывались очаги возгорания;

• Исключите любую возможность воспламенения. Пламя может возникнуть от разлетающихся искр, от раскаленных деталей или от горячего шлака.


Возможны помехи, вызванные электрическими и электромагнитными полями, создаваемыми выпрямителем.

• Выпрямитель не должен использоваться в жилом помещении, т.к. могут возникнуть проблемы электромагнитной совместимости;

• Возможно неправильное функционирование электронных устройств (например, компьютеров, устройств ЧПУ), находящихся рядом с местом сварки!

• Возможно возникновение помех в других линиях сетевого питания, управляющих линиях, сигнальных и телекоммуникационных линиях, расположенных сверху, снизу или сбоку от выпрямителя.


Возможные мероприятия для снижения уровня электромагнитных помех:

• Необходимо регулярно проводить техническое обслуживание выпрямителя;

• Сварочные кабели должны иметь минимально возможную длину и располагаться вплотную друг с другом на полу или поблизости от пола.


Транспортировка и установка

• Выпрямитель разрешается транспортировать и эксплуатировать только в вертикальном положении!

• Перед переносом на новое место необходимо отключить выпрямитель от питающей сети.

• После транспортировки провести проверку на отсутствие повреждений, крепление блоков.


Условия окружающей среды

Выпрямитель может работать в невзрывоопасном закрытом помещении при:

• высоте до 1000 м над уровнем моря;


• температуре окружающей среды от - 40⁰С до + 40⁰С и

• относительной влажности воздуха до 80% при 25⁰ С;

• окружающий воздух не должен содержать чрезмерно больших количеств пыли, кислот, коррозирующих газов, если только они не образуются в процессе сварки;

• при установке аппарата необходимо обеспечить свободный приток и отвод воздуха.

• группе условий эксплуатации М1 по ГОСТ 17516.1


1. Назначение.


1.1. Выпрямитель для дуговой сварки ВДМ-1202С, стационарный, многопостовый, в дальнейшем именуемый "выпрямитель", предназначен для одновременного питания выпрямленным током восьми сварочных постов для ручной дуговой сварки. Может быть использован для автоматической сварки под слоем флюса. Выпрямитель имеет жесткую внешнюю характеристику. Регулировка тока дуги сварочного поста производится с помощью балластного реостата.

2. Технические данные и характеристики.


Наименование параметра	Значение
Напряжение питающей сети переменного тока частотой 50 Гц, В	3х380
Номинальный выпрямленный ток, А	1250
Номинальное рабочее напряжение, В	63
Режим работы	продолжительный
Количество сварочных постов, не более	8
Коэффициент одновременности работы постов, не более	0,5
Номинальный сварочный ток поста, А, не более	315
Напряжение холостого хода, В, не более	75
Крутизна наклона внешних характеристик, В/А, не более	0,010
Коэффициент полезного действия, не менее, %	90
Потребляемая мощность, при номинальном токе, кВА, не более	96
Габаритные размеры (длина х ширина х высота), мм, не более	790х640х730
Масса, мм, не более	295

3. Устройство выпрямителя.


1. Выпрямитель состоит из корпуса, внутри которого расположены: силовой трансформатор, блоки диодов, коммутационная и защитная аппаратура, электродвигатель вентилятора. Охлаждение выпрямителя принудительное (вентилятор).

2. Расположение органов управления и индикации приведены в приложении 1.

3. Схема электрическая принципиальная выпрямителя приведена в приложении 2.

4. Значение тока и напряжения контролируется по приборам (поз 5,6 приложение 1), установленным на передней панели.

5. Управление выпрямителем происходит непосредственно с передней панели.


4. Подготовка к работе.


4.1. Установите выпрямитель на месте производства сварочных работ.

4.2. Вокруг выпрямителя, на расстоянии не менее 0,5 м от задней и передней панели, не должно быть предметов, затрудняющих циркуляцию охлаждающего воздуха и доступ к органам управления выпрямителя. Проверьте состояние приборов, органов управления и индикации и убедитесь в отсутствии механических повреждений корпуса, изоляции токоведущих частей, проводов и кабелей (в случае, если они подключены), а также надежность их присоединения.

4.3. Заземлите выпрямитель.

4.4. Подключите сетевые провода к выпрямителю. Для доступа к коммутируемым цепям снимите крышку люка на крыше выпрямителя, введите сетевые кабели через устройство ввода и подключите к входным шинам выключателя автоматического "СЕТЬ" QF1 выпрямителя.

Примечание:

1. В выпрямителе исполнения 01 выключатель автоматический "СЕТЬ" не устанавливается, а подключение сетевых кабелей осуществляется к клеммам Х1-Х3.

2. Для выпрямителя исполнения 01 по отдельному заказу можно приобрести комплект поставки сетевого выключателя NF-250 по коду 419.

Для установки в выпрямитель исполнения 01 выключателя автоматического "СЕТЬ", поставляемого по коду 419, необходимо:

– снять крышу выпрямителя для удобства монтажа;

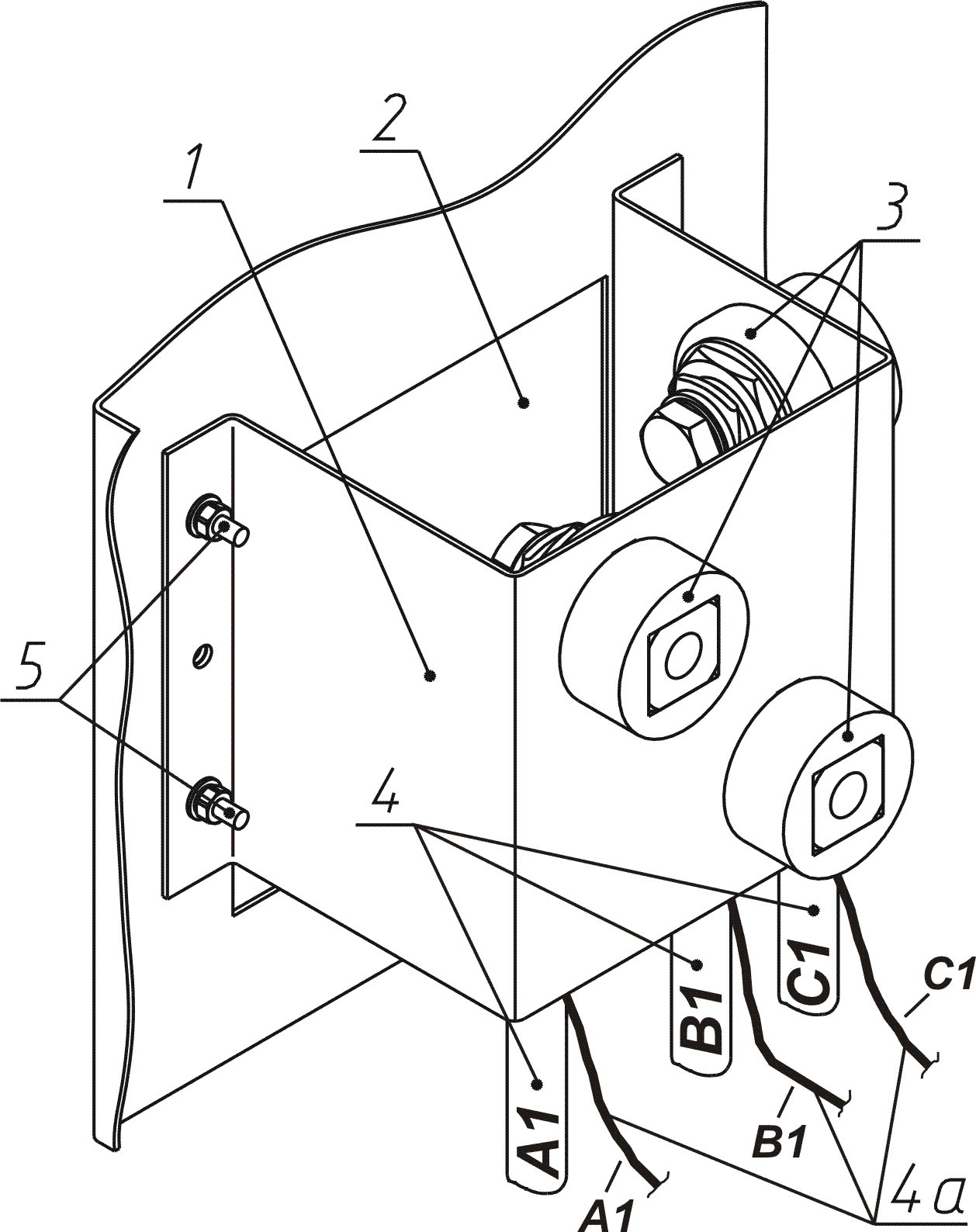

Рис.1


- демонтировать скобу поз.1 и крышку поз.2, закрывающую окно на передней панели, открутив 4 винтовых соединения поз.5 (смотри рисунок 1);

- отключить кабели А1, В1 и С1 (поз.4) и провода жгута А1, В1, С1 (поз.4а) от клемм Х1-Х3 (поз.3);

– демонтировать клеммы Х1-Х3 поз.3 со скобы поз.1;

- установить на выключатель автоматический поз.6 две шины поз.8 и шину поз.9 как показано на рис. 2 при помощи крепежных деталей, входящих в комплект выключателя;

- подключить кабели А1, В1 и С1 (поз.4 рис.2) и провода жгута А1, В1, С1 (поз.4а рис.2) к контактам 2, 4 и 6 выключателя автоматического поз.6 соответственно при помощи крепежных деталей, входящих в комплект выключателя;

- установить две изоляционные пластины поз.10 в пазы выключателя автоматического поз.6 как показано на рис.2;

- установить выключатель автоматический поз.6 в окно на передней панели и закрепить с помощью скобы поз.1 и шести винтовых соединений поз.7. Между выключателем автоматическим поз.6 и скобой поз.1 необходимо установить резиновую прокладку поз.12;

- ввести сетевые кабели через устройство ввода на передней панели (поз.12 приложение 1) и подключите к шинам поз.8 и поз.9, закрепленных на контактах 1, 3 и 5 выключателя автоматического поз.6, при помощи болтовых соединений поз.11;

– по завершении монтажных работ необходимо с помощью гайки устройства ввода (поз.12 приложение 1) надежно зафиксировать сетевые кабели от перемещений и установить снятую крышу выпрямителя.

Рекомендуемое сечение проводов для подключения к питающей сети - не менее 35 мм².

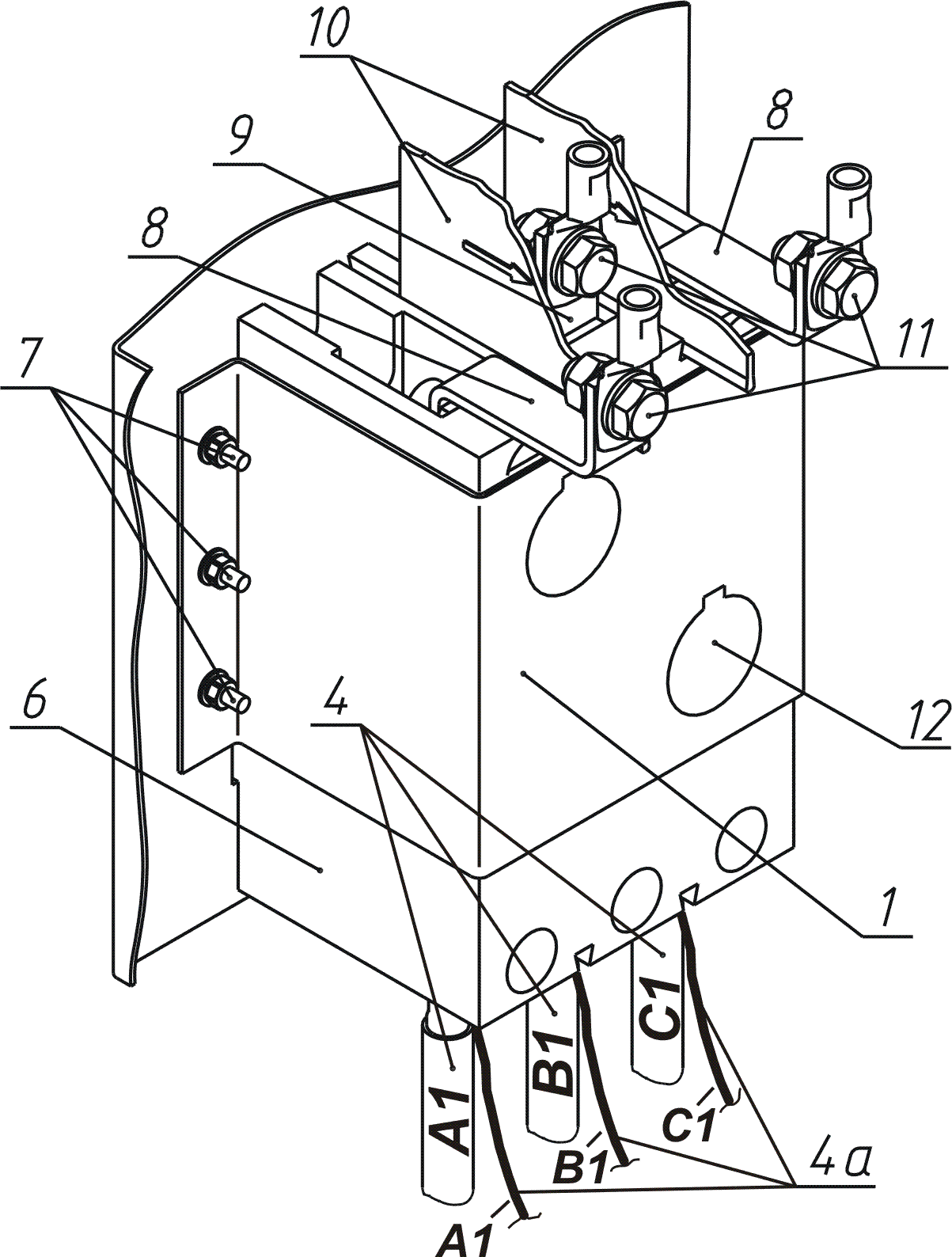

Рис.2


4.5. Обесточьте место подключения. Проверьте соответствие напряжения сети напряжению, указанному на табличке выпрямителя. Провода сетевого кабеля подсоедините к месту подключения.

Внимание! Подключение изделия к питающей сети должно производиться только через выключатель автоматический, рассчитанный на максимальный потребляемый ток.

Выключатель обязательно должен иметь тепловую защиту - тепловой расцепитель с уставкой, рассчитанной на фазный ток, близкий к току потребления, рассчитанный по формуле:

I_расц. =

где: I_расц. - ток уставки теплового расцепителя, А

I – максимальный потребляемый ток, А

ПН- номинальный режим работы, %

Место подключения должно быть оснащено устройством контроля фаз.

Внимание! При отсутствии напряжения в одной из фаз включать выпрямитель запрещается, т.к. это приводит к выходу из строя вентилятора.

4.6. Подайте напряжение на выпрямитель. Включите выпрямитель. Для этого нажмите кнопку "ПУСК". При наличии выключателя автоматического "СЕТЬ" и перевести выключатель автоматический "СЕТЬ" в положение "I" (Включено), затем нажать кнопку "ПУСК". При этом загорается индикатор "СЕТЬ", включаются пускатели и электродвигатель вентилятора. На выходных зажимах появляется напряжение.

Убедитесь, что вентилятор вращается в нужном направлении согласно символьному обозначению на передней стенке выпрямителя (забор воздуха должен осуществляться через переднюю стенку). После проверки выключите выпрямитель, нажав кнопку "СТОП". Кроме того при наличии выключателя "СЕТЬ") перевести выключатель автоматический "СЕТЬ" в положение "0" (Выключено). При этом напряжение на выходных зажимах снимается, индикатор "СЕТЬ" гаснет. Обесточьте место подключения.

4.7. Подключите к зажимам "+" и "-" выпрямителя кабели или токопроводящие шины, идущие от сварочных постов. При сварке на прямой полярности к плюсовому зажиму подключите обратный провод (шину), а к минусовому зажиму подключите балластные реостаты, расположенные на сварочных постах. К балластным реостатам подключите кабели с электрододеpжателями.

5. Техническое обслуживание.


С целью обеспечения функционирования выпрямителя необходимо выполнять некоторые требования. К ним относятся регулярные проверки и обслуживание.

Проверки, чистки, и ремонт должны производиться только квалифицированным персоналом. Если результат проверки окажется отрицательным, то запрещается эксплуатировать выпрямитель до устранения неисправности.

1. Чистка.


Очистка выпрямителя от пыли должна проводиться еженедельно. При этом выпрямитель необходимо отключить от сети. Наружные поверхности протирать ветошью. Очистку внутренних поверхностей провести с помощью обдува сжатым воздухом.

2. Проверка.


5.2.1.Проверки выпрямителя должны быть ежедневными, еженедельными.

Ежедневные проверки:

• проверка крепления контактных соединений проводов, в т.ч. силовых и подтяжка при необходимости;

• проверка состояния изоляции соединительных проводов, и, при наличии повреждений, восстановление изоляции;

• проверка состояния электрододержателя, сварочных горелок (в зависимости от способа сварки), снятие брызг металла, и, при необходимости, замена запасными частями;

• визуальная проверка на отсутствие внешних дефектов.


Еженедельные проверки:

• проверка состояния заземления и, при необходимости, измерение сопротивления (не более 1 Ом).


5. Причины и устранение неисправностей.


Включен сетевой выключатель

• Обрыв сетевого кабеля.

• Неправильно подключен сетевой кабель.

• Неисправен сетевой выключатель.

• Перегрев дросселя (включено термореле).

• Выход из строя тиристора (тиристоров) диода (диодов).


да


нет


Выпрямитель функционирует

• Не подключен обратный провод.

• Не подключен балластный реостат или электрододержатель.


да


Сварочный ток

нет

7. Транспортировка и хранение.


1. Выпрямитель может транспортироваться любым видом транспорта в собственной упаковке.

2. Хранение выпрямителя должно осуществляться в сухом закрытом помещении с температурой не ниже + 5⁰С и не выше +40⁰С.

3. Допускается штабелирование не более двух выпрямителей.

4. Выпрямитель законсервирован.

5. При хранении более двух лет выпрямитель нуждается в осмотре, проверке и переконсервации.


7. Гарантийные обязательства.


1. Гарантируется бесперебойная работа выпрямителя в течение двенадцати месяцев при односменной работе и соблюдении условий эксплуатации и исчисляется с момента отгрузки.

7. Ремонт и обслуживание осуществляется сервисной службой ООО «ЛИГА СВАРКИ» по адресу : Москва, ул. Бирюсинка, д.7

8. Тел/факс: (495) 974-23-23 www.ligasvarki.ru


Перечень иллюстраций


Приложение 1. Органы управления и индикации выпрямителя.

Приложение 2. Схема принципиальная электрическая выпрямителя.

Приложение 3. Схема подключения для сварки штучными электродами ММА.


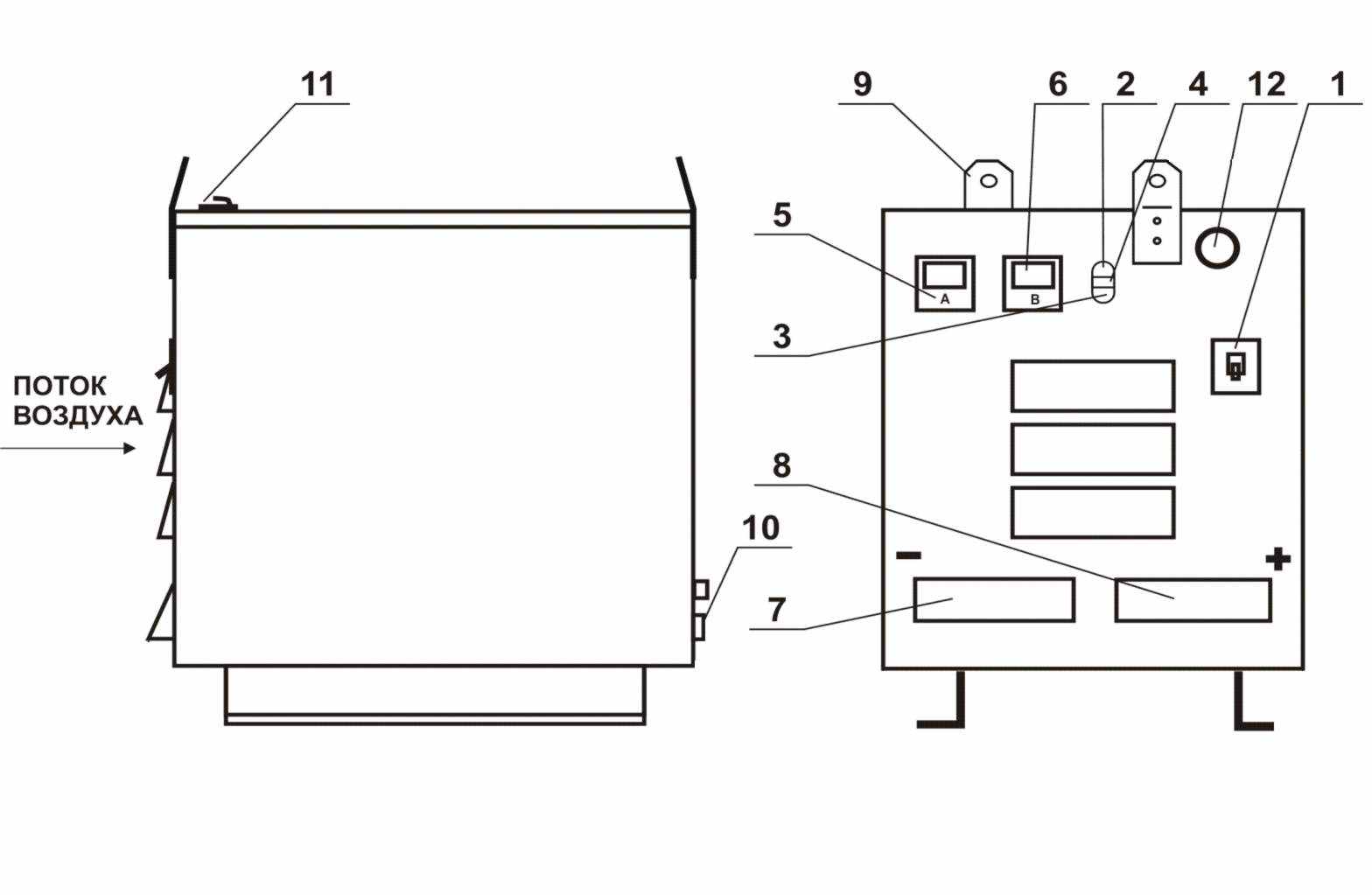

Приложение 1

1. Выключатель «сеть».

2. Кнопка «пуск».

3. Кнопка «стоп».

4. Индикатор «сеть».

5. Амперметр.

6. Вольтметр.

7. Крышка выхода «-».

8. Крышка выхода «+».

9. Скоба для подъема грузозахватным устройством.

10. Устройство заземления.

11. Крышка люка для подключения сетевых кабелей.

12. Устройство ввода сетевых кабелей.


Примечание. В выпрямителе исполнения 01 вместо выключателя «сеть» поз.1 установлена крышка.


Органы управления и индикации выпрямителя.


Приложение 3

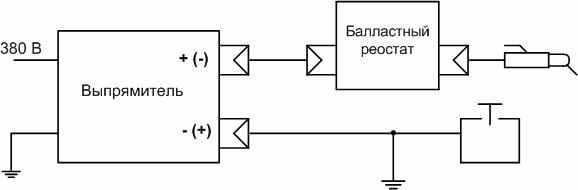

Схема подключения на одном сварочном посту для сварки
штучными электродами.

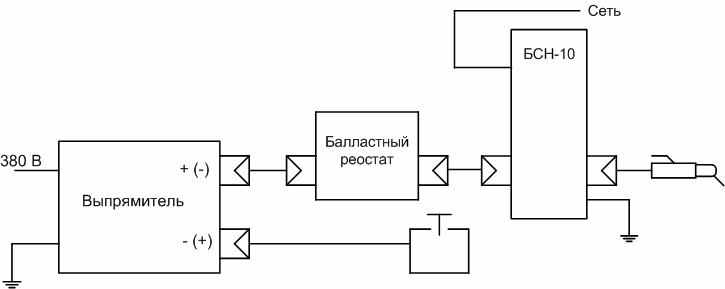

Схема подключения на одном сварочном посту для сварки штучными электродами с применением блока БСН-10.
