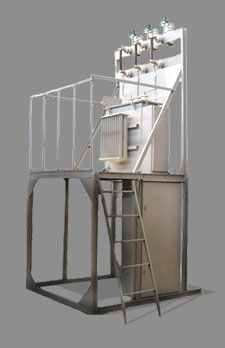

Комплектная трансформаторная подстанция универсальная открытого типа
КТП 25:400/10(6)/0,4 У1, КТПЖ 25:400/27,5/0,4 У1, КТП 100:400/35/0,4 У1

Комплектная трансформаторная подстанция универсальная имеет 100-процентную заводскую готовность к монтажу. В одних габаритных размерах и конструктивном исполнении можно реализовать три различных типа трансформаторных подстанций, для этого необходимо установить силовой трансформатор и высоковольтный коммутационный аппарат соответствующего класса. В КТП класса напряжения 10(6) кВ применяется разъединитель РЛНД 10, для защиты от перенапряжений по стороне ВН — ограничители перенапряжений ОПН-10(6) или разрядники РВО-10(6). В КТП класса напряжения 35 кВ применяется разъединитель РДЗ 35 и ограничители перенапряжений.

Для удобства в эксплуатации перед силовым трансформатором имеется площадка для обслуживания, с которой можно произвести визуальный осмотр контактных соединений ВН и на трансформаторе произвести замену предохранителей. Еще одним из преимуществ является возможность транспортировки КТПУ в 5-ти тонном контейнере.



КТПУ выполняется с воздушным вводом ВН; с воздушным и кабельным выводом НН. На отходящих линиях установлены стационарные выключатели или рубильники, максимальное количество линий — 6. Подстанция подключается к воздушной линии через разъединитель, поставляемый комплектно.

Данные подстанции обеспечивают:
— учет активной и реактивной электрической энергии;
— защиту от однофазных коротких замыканий;
— защиту от перенапряжений на стороне ВН и стороне НН.

Технические характеристики:
Номинальное напряжение ВН, кВ — 6; 10; 27,5; 35
Номинальное напряжение НН, кВ — 0,4
Мощность силового трансформатора — 25; 40; 63; 100; 160; 250; 400
Род тока — переменный трехфазный
Степень защиты — IP 34

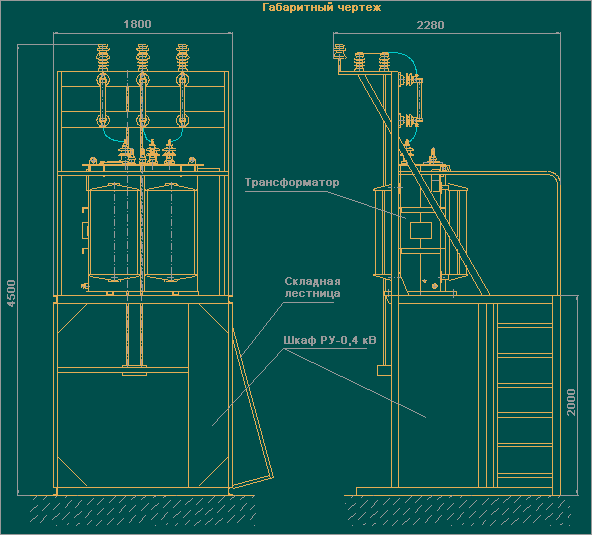

Габаритные размеры — 2100x1800x4500
