6.4 Нормы электрических характеристик линий связи

Эксплуатационные нормы электрических характеристик кабельных линий городских телефонных сетей должны соответствовать ОСТ 45.82-96

Электрическое сопротивление 1 км цепи абонентской линии при температуре 20°С кабелей типа Т, ТПП, ТПВ в зависимости от диаметра жил не должно быть больше данных приведенных в таблице № 6.5

Таблица 6.5

Диаметр жилы, мм

Электрическое сопротивление 1 км цепи, Ом

0,32

458

0,4

296

0,5

192

0,64

116

0,7

96


Ассиметрия сопротивления жил постоянному току не должна

быть больше 0,5% от сопротивления цепи. Электрическое сопротивление изоляции жил абонентской линии без оконечных устройств при температуре 20°С должно соответствовать таблице 6.6

Таблица 6.6

Марка кабеля используемого на ГТС

Электрическое сопротивлении изоляции 1км жил х МОм

Срок эксплуатации линии

Ввод в эксплуатацию

до 5 лет

до 10 лет

свыше 15 лет

Кабели типов ТПП, ТППэп голые и бронированные

5 000

1 000

500

300




Марка кабеля используемого на ГТС

Электрическое сопротивлении изоляции 1км жил х МОм

Срок эксплуатации линии




Ввод в эксплуатацию

до 5 лет

до 10 лет

свыше 15 лет

Те же кабели с гидрофобным заполнителем

5 000

1 000

800

500

Кабели типа Т голые и бронир. с трубчато-бумажной изоляцией

5000

1 000

400

200

То же с пористо-бумажной

4 000

1 000

400

200


«Ввод в эксплуатацию» предусматривает минимальную норму изоляции при новом строительстве кабельных линий без учета оконечных устройств.

Переходное затухание между цепями абонентских линий ГТС на ближнем конце на частоте 1000 Гц должно быть не менее 69,5 дБ.

Эксплуатационные нормы электрических характеристик на магистральные и зоновые кабельные линии должны соответствовать ОСТ 45.01-98.

Электрические характеристики симметричных ВЧ кабелей (типов МКС, МКСА, МКССт, ЗКА) на постоянном токе должны соответствовать данным таблицы № 6.7

Таблица 6.7

п/п

Наименование характеристик

Значение

1

Электрическое сопротивление шлейфа жил (диаметр 1.2 мм) основной цепи при 20°С, Ом/км, не более:

32,0

2

Разность электрических сопротивлений жил (диаметром 1.2 мм) основной цепи, Ом не более

0,16√L

3

Электрическое сопротивление алюминиевой оболочки кабеля, Ом/км не более: МКСА – 4х4х1,2 МКСА – 7х4х1,2

0,55 0,25




п/п

Наименование характеристик

Значение

4

Электрическое сопротивление изоляции между каждой жилой и всеми другими жилами кабеля, соединенными с металлической оболочкой (экраном), МОм х км, не менее

10 000

5

Электрическое сопротивление изоляции полиэтиленового шлангового защитного покрова кабеля, МОм х км, не менее:а) между металлической оболочкой (экраном) и землей (для кабелей без брони), между броней и землей б) между металлической оболочкой и броней

5,0 0,1

6

Электрическое сопротивление изоляции поливинилхлоридного шлангового покрова кабеля №КВ между экраном и землейКОм х км, не менее

50

7

Испытательное напряжение ВЧ кабелей, В, не менее: - между всеми жилами, соединенными в пучок, и заземленной металлической оболочкой (экраном) - между каждой жилой и всеми остальными жилами кабеля, соединенными в пучок и с заземленной оболочкой (экраном)

1 500


Примечание:
  1. Если по 5 а) установленная норма не выдерживается и в результате проверки состояния кабеля и устранения сосредоточенных повреждений довести сопротивление до нормы не представляется возможным, то допускается принимать в эксплуатацию кабели по фактически достигнутым значениям, но не менее 100КОм х км.
  2. При наличии в кабеле избыточного давления воздуха испытательные напряжения необходимо повысить до 60В на каждую 0,01 МПа (0,1клс/см2)
  3. Для кабелей, проложенных в высокогорных районах, испытательные напряжения необходимо уменьшить на 30В на каждые 500м высоты над уровнем моря.


Эксплутационные нормы электрических характеристик абонентских линий сельской сети должны соответствовать ОСТ 45.83-96

Электрические параметры цепей абонентских линий СТС из многопарных кабелей ТПП(З), ТППэп(З), ТГ голых и бронированных аналогичны электрическим параметрам абонентских линий городских телефонных сетей (ОСТ 45.82-96)

Электрические параметры цепей абонентских линий СТС из малопарных кабелей с гидрофобным заполнителем должны соответствовать данным таблицы 6.8

Таблица 6.8

п/п

Наименование характеристик

Значение

1

Электрическое сопротивление 1 км цепи постоянному току при температуре 20°С с диаметром жил 0,64 мм, Ом не более

117,6

2

Ассиметрия сопротивлений жил постоянному току, не более от величины сопротивления цепи

0,5%

3

Электрическое сопротивление изоляции 1 Км жил в течении всего срока эксплуатации должно быть не менее: для линий без оконечных устройств для линий с оконечными устройствами

5 000МОм 1 000МОм

4

Рабочая электрическая емкость 1 км цепи в течении всего срока эксплуатации не более

55 нф

5

Переходное затухание между цепями на ближнем конце линии на частоте 1 000 Гц не менее

69,5 Дб

6

Электрическое сопротивление изоляции (оболочки, шланга) 1 км экрана пластмассового кабеля относительно земли в течении всего срока эксплуатации не менее

1,0 МОм


Электрические параметры цепей абонентских линий СТС из однопарных кабелей (ПРППМ) должны соответствовать данным таблицы № 6.9

Таблица 6.9

п/п

Наименование характеристик

Значение

1

Электрическое сопротивление 1 км цепи постоянному току при температуре 20°С не более: для кабелей с диаметром жил 0,9 мм для кабелей с диаметром жил 1,2 мм

56,8 Ом 31,0 Ом

2

Электрическое сопротивление изоляции 1 км жил кабеля не менее: для линий, находящихся в эксплуатации от 1 до 5 лет для линий, находящихся в эксплуатации от 5 до 10 летдля линий, находящихся в эксплуатации свыше 10 лет

75 МОм 10 МОм 3 МОм

3

Переходное затухание между цепями параллельно проложенных линий на частоте 1000 Гц не менее

69,5 дБ


Электрические параметры цепей абонентских линий СТС из одночетверочных кабелей связи типа КСПП, КСПЗП (голые и бронированные) должны соответствовать данным таблицы 6.10

Таблица 6.10

п/п

Наименование характеристик

Значение

1

Электрическое сопротивление 1 км цепи постоянному току при температуре 20°С не более: для кабеля с диаметром жил 0,64 мм для кабеля с диаметром жил 0,90 мм для кабеля с диаметром жил 1,20 мм

116,0Ом 56,8 Ом 31,6 Ом

2

Ассиметрия сопротивлений жил постоянному току не более от величины сопротивления цепи

0,5%

3

Рабочая электрическая емкость 1 км цепи должна быть не более: для кабеля с диаметром жил 0,64 мм для кабеля с диаметром жил 0,90 мм для кабеля с диаметром жил 1,20 мм

35 нФ 38 нФ

4

Электрическое сопротивление изоляции (оболочки, шланга) 1 км экрана пластмассового кабеля относительно земли в течении всего срока эксплуатации должно быть не менее

1,0 Мом


Электрическое сопротивление изоляции 1 км жил кабельной абонентской линии в зависимости от срока эксплуатации должно соответствовать данным таблицы 6.11

Таблица 6.11

Марка

Электрическое сопротивление изоляции 1 км цепи МОм, не менее Срок эксплуатации линий

кабеля

Ввод в эксплуатацию

до 5 лет

до 10 лет

до 15 лет

свыше 15 лет

КСПП (Б)

10 000

10 000

8 000

5 000

3 000

КСПЗП (Б, т, БбШп)

10 000

10 000

10 000

10 000

8 000


Примечание: нормы установлены для линий без оконечных устройств

6.4.1 Нормы на сопротивление заземлений

Нормы сопротивления заземлений металлических экранов и оболочек кабелей в зависимости от удельного сопротивления грунта установлены ОСТ 45.83-96 и ОСТ 45.82-96 и должны соответствовать данным таблицы 6.12

Таблица 6.12

Удельное сопротивление грунта, Ом х м

До 100включит.

Свыше100 до 300включит.

Свыше300 до 500включит.

Свыше500 до1000включит.

Свыше1000

Сопротивление заземлений, Ом, не более

20

30

35

45

50


Нормы сопротивлений заземлений кабельных ящиков и абонентских защитных устройств в зависимости от удельного сопротивления грунта установлены ОСТ 45.83-96 и должны соответствовать данным таблицы 6.13

Таблица 6.13

Удельное сопротивление грунта, Ом х м

До 100включит.

Свыше100 до 300включит.

Свыше300 до 500включит.

Свыше 500

Свыше 500до 1000включит.

Свыше1000

Сопротивление заземлений, Ом, не более

10

15

20

25

-

-

Сопротивление заземлений абонентских защитных устройств, Ом, не более

30

45

55

-

65

75

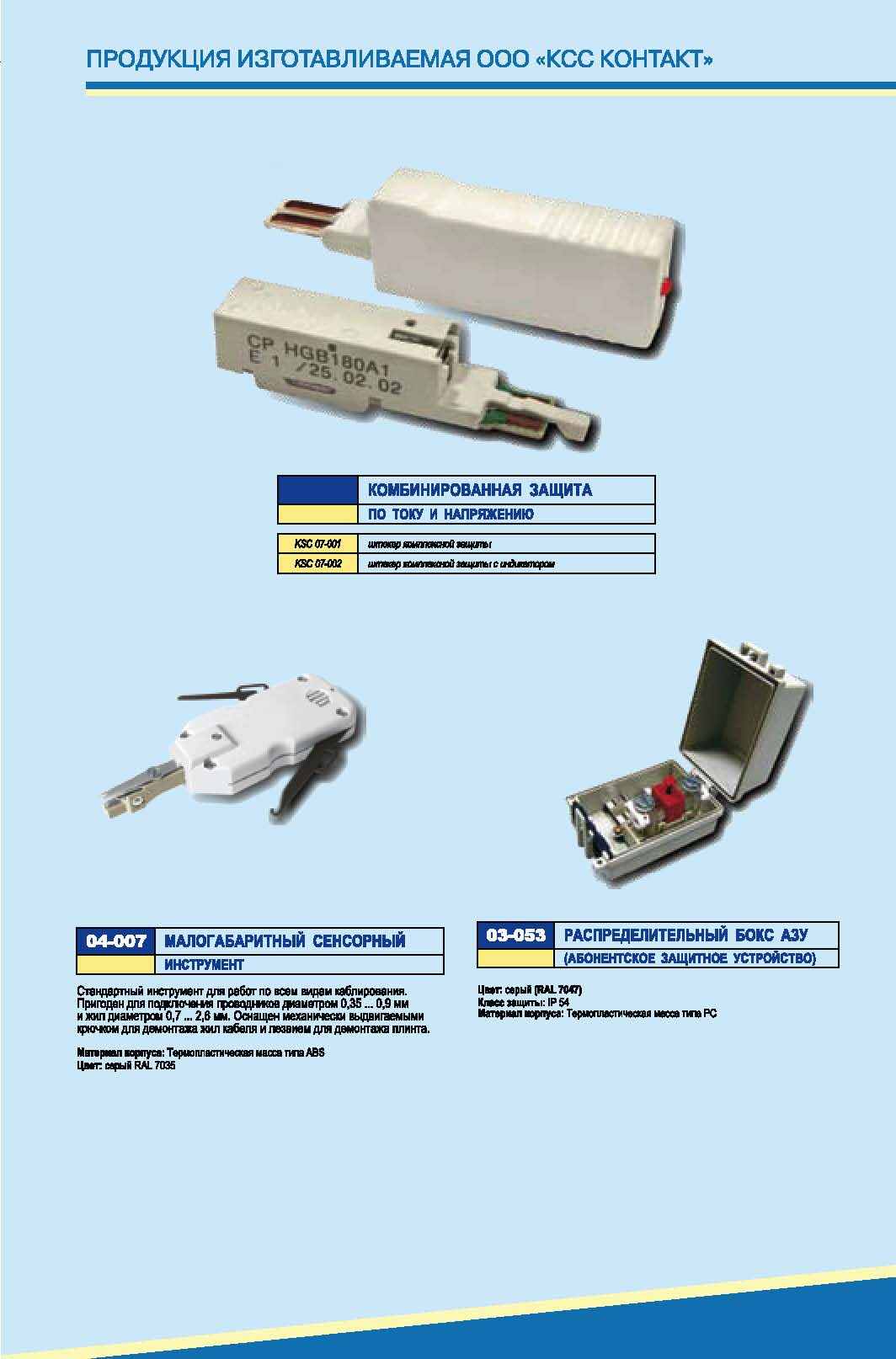

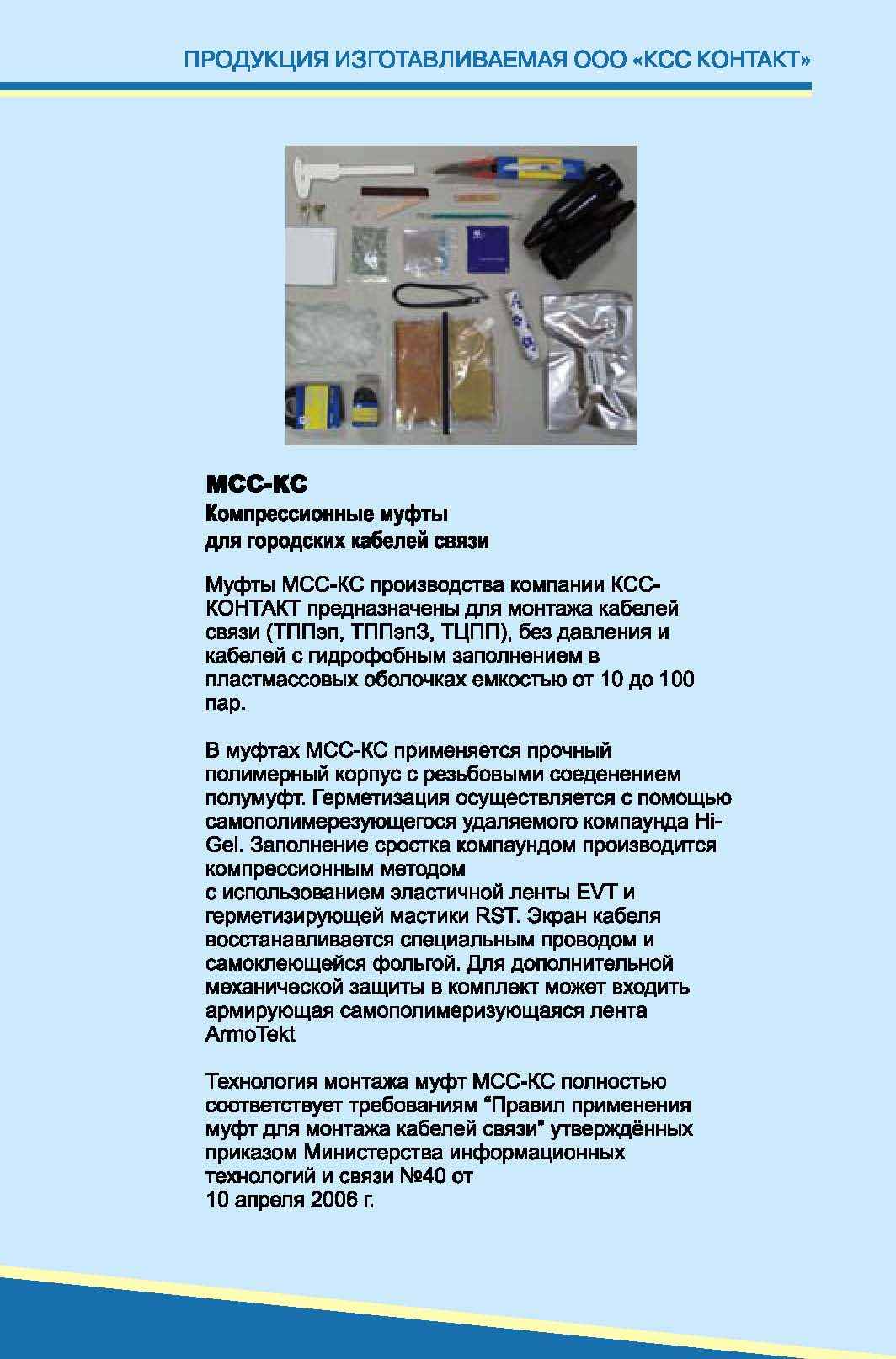

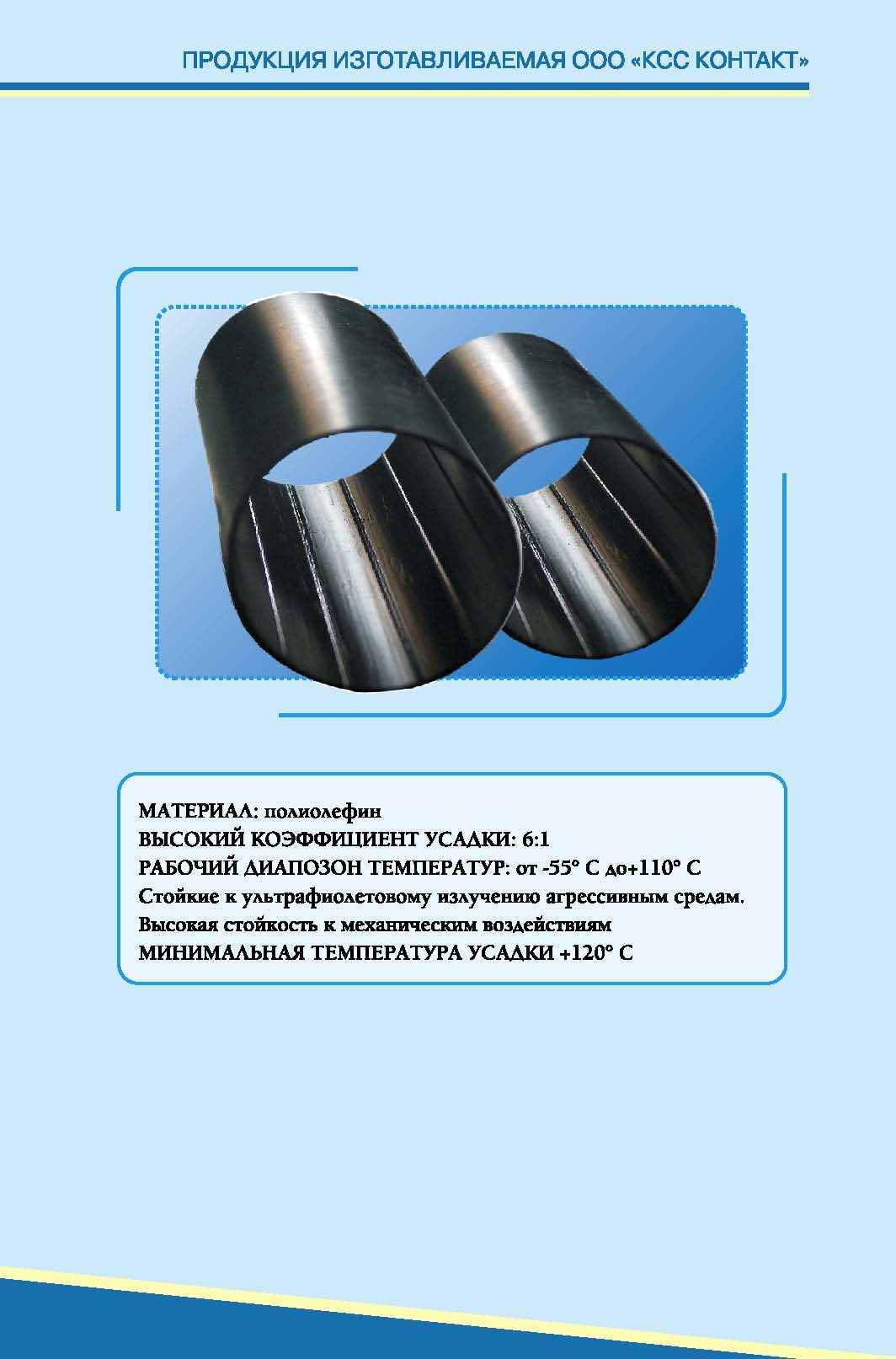

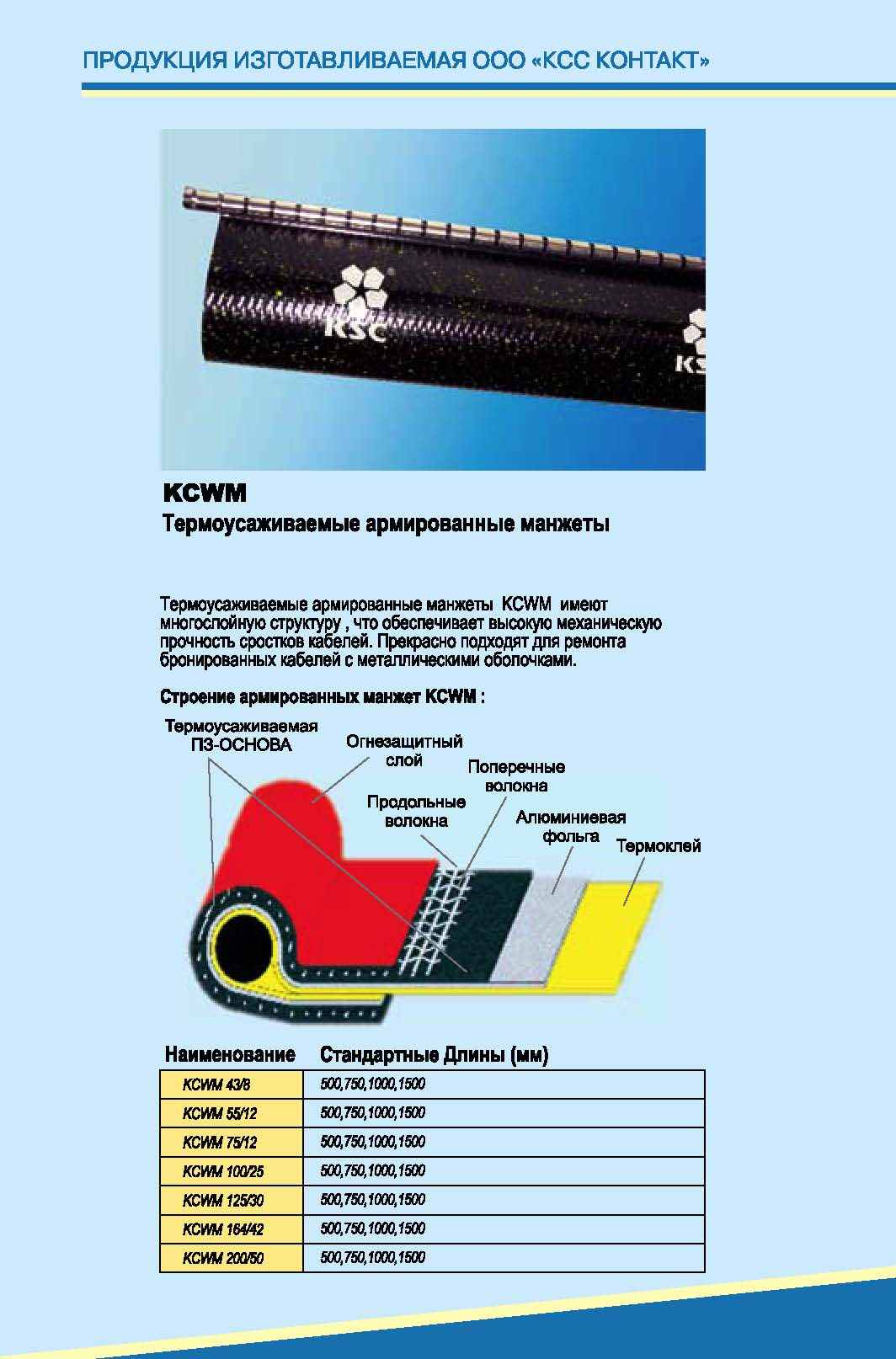

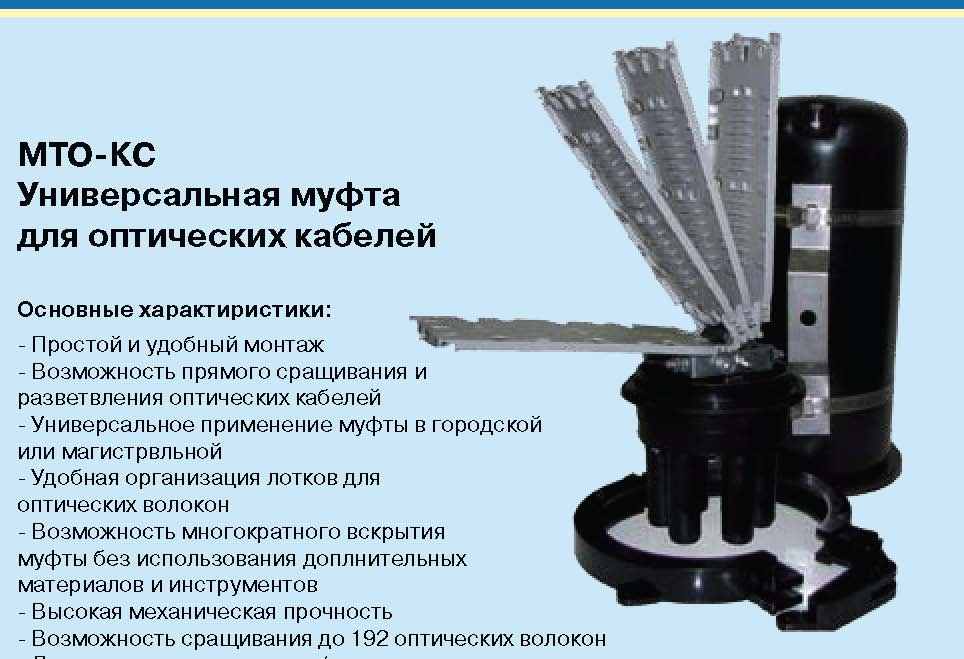

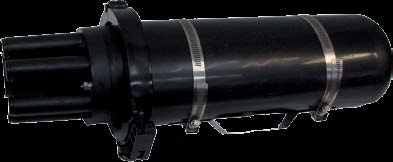

МТО-КС Универсальная муфта для оптических кабелей

Основные характиристики:

-Простой и удобный монтаж

-Возможность прямого сращивания и разветвления оптических кабелей

-Универсальное применение муфты в городской или магистрвльной

- Удобная организация лотков для оптических волокон

-Возможность многократного вскрытия муфты без использования доплнительных материалов и инструментов

-Высокая механическая прочность

-Возможность сращивания до 192 оптических волокон

-Лучшее соотношение цена/качество





Состав стандартного комплекта:
  1. Корпус муфты с механическим замком
  2. Набор лотков для монтажа 96 оптических волокон
  3. Герметичный вывод заземления (болт заземления)
  4. Клапан для контроля давления внутри муфты
  5. Крепежные элементы для монтажа 6-ти оптических кабелей
  6. Набор вспомогательных монтажных материалов (защитные трубки, нейлоновые стяжки.
    спиртовые салфетки, силикагель)


  7. Кронштейн и хомуты для крепления на столбе
