3.1.2 Экранирование и герметизация муфт на голых кабелях.
3.1.3. Электрическое соединение брони и механическая защита муфт на бронированных кабелях.
3.1.4 Монтажные комплекты
3.2 Технология монтажа одночетверочных кабелей типа КСПП(З), ЗКП с использованием монтажных комплектов ООО «КСС КОНТАКТ»
3.2.2 Монтаж кабелей ЗКП(Б), ЗКАШпМ, ЗКАБпм, ЗКАБпШпм с использованием монтажных комплектов ООО «КСС КОНТАКТ».
4. Высокочастотные малопарные цифровые кабели связи. Технология монтажа.
Таблица 1 Номинальные наружные размеры кабеля, АхВ, мм
Таблица 4 Рабочее затухание кабеля
4.2 Технология монтажа малопарных высокочастотных цифровых кабелей связи.
5. Особенности монтажа кабелей связи применяемых на технологических сетях железной дороги монтажными комплектами ООО «КСС КОНТАК
Подобный материал:
1   2   3   4

Рис. 3.2













При разделке бронированного кабеля на джутовое покры тие наложить бандаж из изоляционной ленты (3–4 витка). На броневые ленты до обрезания наложить бандаж из жил кабеля (2–3 витка).



Рис. 3.3

Гильзы изготавливаются из медного сплава (с последующим лужением). В центре гильз имеется ограничительный барьер для проводников. Предусмотрены воронкообразные входы для более удобного ввода жил. Для обеспечения качественного контакта внутренняя поверхность имеет зубчатую форму (рис. 3.4).



Рис. 3.4

Гильзы позволяют сращивать жилы кабеля связи с любой изоляцией жил. Предварительно зачищенные на длину 5–6 мм жилы вставляются в гильзу и обжимаются специальными пресс-клещами (рис. 3.5).



Рис. 3.5

В результате обжима обеспечивается качественный, превосходящий по надежности пайку электрический контакт, а так же надежное механическое соединение с фиксацией изоляции жил. Данные гильзы позволяют надежно сращивать и изолировать жилы кабеля диаметром 0,64–1,29 мм. Сростки жил разместить в муфте в шахматном порядке.

3.1.2 Экранирование и герметизация муфт на голых кабелях.

Обвернуть сросток жил фольгированным картоном фольгой наружу. Конуса обмотать 3–4 слоями изоленты ПВХ. Зачистить до блеска наждачной шкуркой алюминиевую (стальную) оболочку кабеля, обезжирить салфеткой. Надвинуть экранную сетку (рис. 3.6).



Рис. 3.6

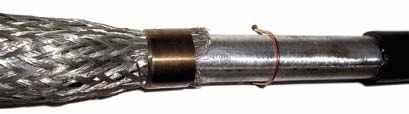

Зафиксировать роликовыми пружинами экранную сетку на оболочку кабелей. (рис. 3.7).



Рис. 3.7

Экранная сетка должна быть равномерно распределена и плотно прижата к оболочке кабеля. Стальную оболочку предварительно необходимо залудить в местах соприкосновения с экранной сеткой. Надвинуть ТУТ меньшего диаметра на середину сростка и усадить (см. раздел 2.8), ТУТ подбирается по длине таких размеров (с учетом ее укорачивания после усадки), чтобы она разместилась между внешними оболочками кабелей. После остывания ТУТ зачистить и обезжирить внешнюю оболочку кабелей на расстоянии соприкосновения с ТУТ. Надвинуть вторую ТУТ большего диаметра и усадить.

Оставить муфту в покое до остывания (10–15 мин.). Уложить муфту на постоянное место.

3.1.3. Электрическое соединение брони и механическая защита муфт на бронированных кабелях.

Экранирование сростка жил, герметизация ТУТ меньшего размера выполняется аналогично, как при монтаже голого кабеля (изложено в 3.1.2). После остывания ТУТ тщательно зачищаются напильником бронеленты. Поверх ТУТ прокладывается шина из медного изолированного многожильного провода сечением 4–6 мм2. С обоих концов провода предварительно снимается изоляция на длине 3-3,4 см. Оголенные концы провода плотно прижимаются к броне и фиксируются роликовыми пружинами. Места присоединения провода к броне (концы брони и провода, роликовые пружины) обмотать двумя слоями мастичной ленты (рис. 3.8).



Рис. 3.8

Зачистить наждачной шкуркой и обезжирить наружный шланг кабелей, надвинуть ТУТ большего диаметра и усадить. После остывания (10–15 мин.) муфта укладывается на постоянное место. При наличие джутового покрытия ТУТ (ТУМ) усаживается на джут.

3.1.4 Монтажные комплекты

ООО «КСС КОНТАКТ» разработало, освоило производство и поставляет монтажные комплекты для монтажа муфт на четверочных симметричных кабелях голых и бронированных. В монтажный комплект ТУМ-КС-4М для монтажа кабелей МКСАШп–4х4,МКССТшп–4х4, МКПпАШп–4х4, ТЗАШп– 4х4,ТЗПАШп–4х4 входят (рис. 3,9):
  • 2 термоусаживаемые трубки ТУТ с подклеивающим слоем соответствующего размера;
  • экран из фольгированного картона;
  • экранная медная сетка;
  • роликовые пружины;
  • изолированные гильзы для сращивания жил;
  • изолента ПВХ;
  • полоска наждачной бумаги;
  • салфетка;
  • инструкция для монтажа муфты.




(рис. 3.9)

Монтажный комплект ТУМ-КС-6М отличается от комплекта ТУМ-КС-4М размерами ТУТ, экрана, роликовых пружин и количеством изолированных гильз. В монтажные комплекты ТУМКС-5М и ТУМ-КС-7М дополнительно входит изолированный медный провод мастичная лента и две роликовые пружины.

3.2 Технология монтажа одночетверочных кабелей типа КСПП(З), ЗКП с использованием монтажных комплектов ООО «КСС КОНТАКТ»

3.2.1 Монтаж кабелей КСПП(З), КСППБ, КСПЗП(Б) – 1х4-0.9 (1,2)

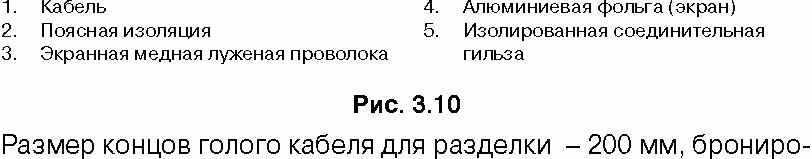

Разделку концов кабеля произвести согласно рис.3.10





ванного 250–300 мм. Одеть на один из концов кабеля одну ТУТ при монтаже голого кабеля и две ТУТ при монтаже бронированного. Сделать аккуратно 2 надреза оболочки на расстоянии 10 мм друг к другу длиной 25–30 мм обоих концов кабеля.

Вставить в разрез оконечные соединители экранов (лепестки) и плотно обмотать изолентой ПВХ (2–3 витка) (рис. 3.11).



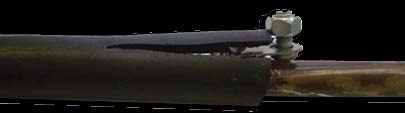

Рис. 3.11

Подсоединить экранную шину. Закрепить концы кабеля на монтажном станке (СМК). Оконечные соединители экрана и экранная шина обязательно используются при монтаже кабеля КСПП(Б) экранированного алюмополимерной пленкой. При монтаже кабеля экранированного алюминиевой фольгой применение оконечных соединителей экранов и экранной шины не обязательно. В этом случае сросток обворачивается экранными алюминиевыми лентами, сращиваемыми между собой кровельным швом.

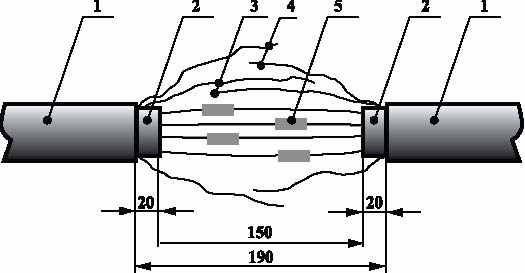

Жилы кабеля сращиваются изолированными медными гильзами

с применением пресс-клещей (см. раздел 3.1.1) Сросток жил обвернуть фольгированным картоном фольгой наружу и закрепить 1–2 витками изоленты. Плотно обмотать экранные проволоки навстречу друг другу по фольгированному картону и срастить скруткой. Обмотать фольгированный картон по всей длине с 50% перекрытием одним слоем изоленты ПВХ, конуса обмотать 3–4 слоями ПВХ. С помощью строительного пистолета закачать гидрофоб в одно из отверстий фольгированного картона до обильного его выделения из второго отверстия. Вытереть сухой ветошью выделившийся из отверстий гидрофоб. Отверстия замотать 1–2 витками изоленты. Зачистить наждачной шкуркой и обезжирить спиртовой салфеткой оболочки кабелей в местах соприкосновения ТУТ. Надвинуть ТУТ на середину сростка и усадить путем нагрева как было изложено выше. Монтаж голого кабеля на этом заканчивается. При монтаже бронированного кабеля производится разделка концов кабеля согласно (рис. 3.12)


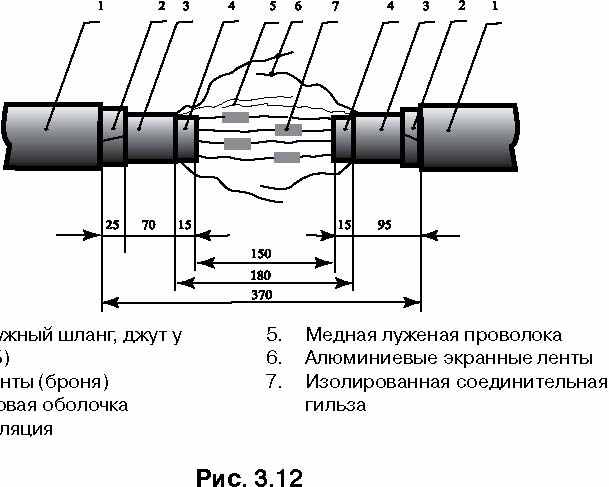

  1. Кабель (наружный шланг, джут у кабеля ЗКПБ)
  2. Стальные ленты (броня)
  3. Полиэтиленовая оболочка
  4. Поясная изоляция


Сращивание жил, экранирование сростка, закачивание гидрофоба и усадка ТУТ меньших размеров выполняется как при монтаже голого кабеля КСПП(З). После остывания ТУТ броневые ленты соединяются аналогично как изложено в п. 3.1.3. Зачищаются и обезжириваются внешние оболочки

кабеля, надвигается и усаживается ТУТ больших размеров. ООО «КСС-Контакт» изготавливает и поставляет монтажные комплекты ТУМ-КС-1М для монтажа кабелей КСПП–1х4х0,9(1,2) КСПЗП–1х4х0,9(1,2), ЗКП–1х4х1,2 и ТУМ-КС-2м для монтажа кабелей КСППБ–1х4х0,9(1,2) и КСПЗПБ–1х4х0,9(1,2).

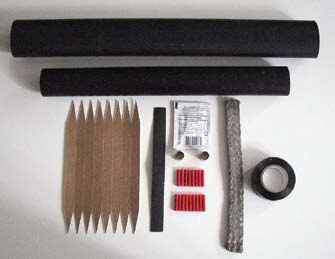

Комплект ТУМ-КС-1м состоит из: (рис. 3.13):
  • термоусаживаемой трубки с подклеивающим слоем по всей длине;
  • экрана из фольгированного картона;
  • 4-х изолированных гильз для сращивания жил кабеля;
  • экранной шины;
  • 2-х оконечных соединителей экранов;
  • гидрофоба ГФЗ-М-НТ;
  • изоленты ПХВ;
  • спиртовой салфетки;
  • полоски наждачной шкурки;
  • инструкции.




Рис. 3.13

В монтажный комплект ТУМ-КС-2 дополнительно входят вторая трубка ТУТ, и многожильный изолированный медный провод сечением 6 мм2, две роликовые пружины.

3.2.2 Монтаж кабелей ЗКП(Б), ЗКАШпМ, ЗКАБпм, ЗКАБпШпм с использованием монтажных комплектов ООО «КСС КОНТАКТ».

Кабель ЗКП–1х4х1.2 разделывается и монтируется аналогично кабелю КСПП 1х4х0,9(1,2). Для его монтажа используется комплект ТУМ-КС-1М. Кабель ЗКПБ-1х4х1.2 разделывается и монтируется аналогично кабелю КСППБ–1х4х0.9(1,2). Для его монтажа используется монтажный комплект ТУМКС-2Ма (ТУМ-КС-2Ма отличается от ТУМ-КС-2М размерами трубки ТУТ большего диаметра).

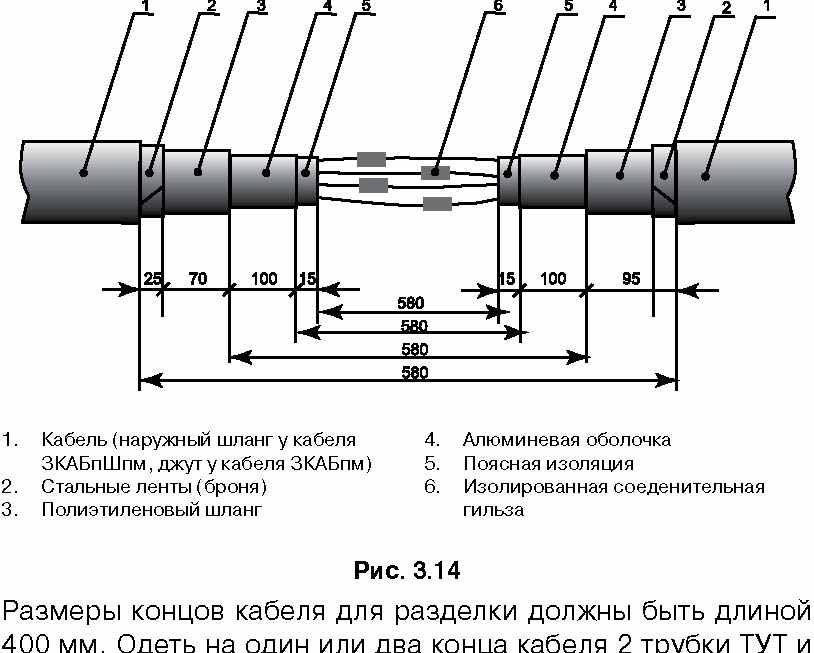

Разделку концов кабеля ЗКАШпм, ЗКАБпм, ЗКАБпШпм выполнить согласно рис. 3.14.



экранную сетку (при монтаже кабеля ЗКАШпм используется одна трубка ТУТ). Сращивание жил, обворачивание сростка фольгированным картоном, закачка гидрофоба выполняется аналогично как при монтаже КСПП. Зачистить до блеска наждачной шкуркой и обезжирить алюминиевую оболочку и полиэтиленовый шланг наложенный на алюминиевую оболочку обоих кабелей (при разделке концов кабеля очистить алюминиевую оболочку ветошью смоченной бензином Б-70) Надвинуть экранную сетку на сросток и зафиксировать роликовыми пружинами на алюминиевых оболочках кабелей. Надвинуть ТУТ меньшего диаметра на середину сростка и усадить обычным способом. Монтаж кабеля ЗКАШпм на этом заканчивается. При монтаже бронированных кабелей электрическое соединение броневых лент выполняется аналогично как изложено в п. 3.1.3.

ООО «КСС-Контакт» изготавливает и поставляет на рынок для монтажа кабелей ЗКАБпм 1х4х1,2 и ЗКАБпШпм–1х4х1,2. Монтажный комплект ТУМ-КС-3М состоящим из:
  • 2 термоусаживаемых трубок ТУТ с подклеивающим слоем по всей длине;
  • экрана из фольгированного картона;
  • 4-х медных изолированных гильз для сращивания жил;
  • экранной сетки из медной луженой проволоки;
  • 4-х роликовых пружин;
  • многожильный изолированный провод сечением 6 мм2;
  • гидрофоба ГФЗ-М-НТ;
  • изоленты ПВХ;
  • полоски наждачной шкурки;
  • спиртовой салфетки;
  • инструкции; Для монтажа кабеля ЗКАШпм–1х4х1,2 изготавливается комплект ТУМ-КС-3Ма отличающийся от комплекта ТУМ-КС-3М наличием только одной трубки ТУТ соответствующих размеров и двух роликовых пружин.


4. Высокочастотные малопарные цифровые кабели связи. Технология монтажа.

4.1 Конструктивные и электрические параметры малопарных высокочастотных кабелей.

Научно-производственное предприятие «Информсистема» совместно с ЛОНИИС разработали и освоили производство малопарных высокочастотных кабелей. Изготавливаются кабели емкостью 1х2, 2х2, 3х2, 4х2 с диаметром жил 0,52 мм; 0,64 и 0,9 мм. Наружная оболочка изготавливается из черного стабилизированного полиэтилена 153–10К обеспечивающего стойкость к растрескиванию, термо и фотоокислительному старению. Для подвески на опорах изготавливается кабель с несущим тросом состоящим из 7 стальных оцинкованных проволок диаметром 0,3 мм. Для прокладки внутри помещений изготавливается кабель с внешней оболочкой из светлого полиэтилена или ПВХ. Каждая пара в кабеле свита с определенным шагом скрутки.

Кабели марок ТЦПмП(т)(п) имеют монолитную полиэтиленовую оболочку, которая более надежно защищает жилы кабеля от проникновения паров влаги. Все вышеперечисленные особенности конструкций данных кабелей позволяют объединить в себе требования, предъявляемые к малопарным кабелям связи для цифровых сетей абонентского доступа и характеристики 5ой категории LAN-кабеля при широком выборе электрического сопротивления жил (диаметр жил от 0,52 до 0,9 мм)

Используя данные кабели возможно:
  • организовать на участках протяженностью 100–300 м передачу данных со скоростью 100 Мбит/с, либо передачу цифрового потока со скоростью 2 Мбит/с;
  • обеспечить абонентский доступ (уплотнение) по XDSL – технологиям на участках до 7 км. (диаметр жилы 0,64 мм) или до 12 км (диаметр жилы 0,9 мм) без регенераторов;
  • сделать абонентскую разводку витой парой без перепла


ты за категорию. Конструкция кабелей, область применения представлены в таблицах №1 и № 2.

Таблица 1 Номинальные наружные размеры кабеля, АхВ, мм



Примечание: Конструкция 3-х и 4-х парных кабелей марокТЦПП,ТЦППт анлогична однопарной конструкции. Предельное отклонение от номинального наружного диаметра/ размера плюс 20%. Минимальный наружный диаметр/размер не нормируют.

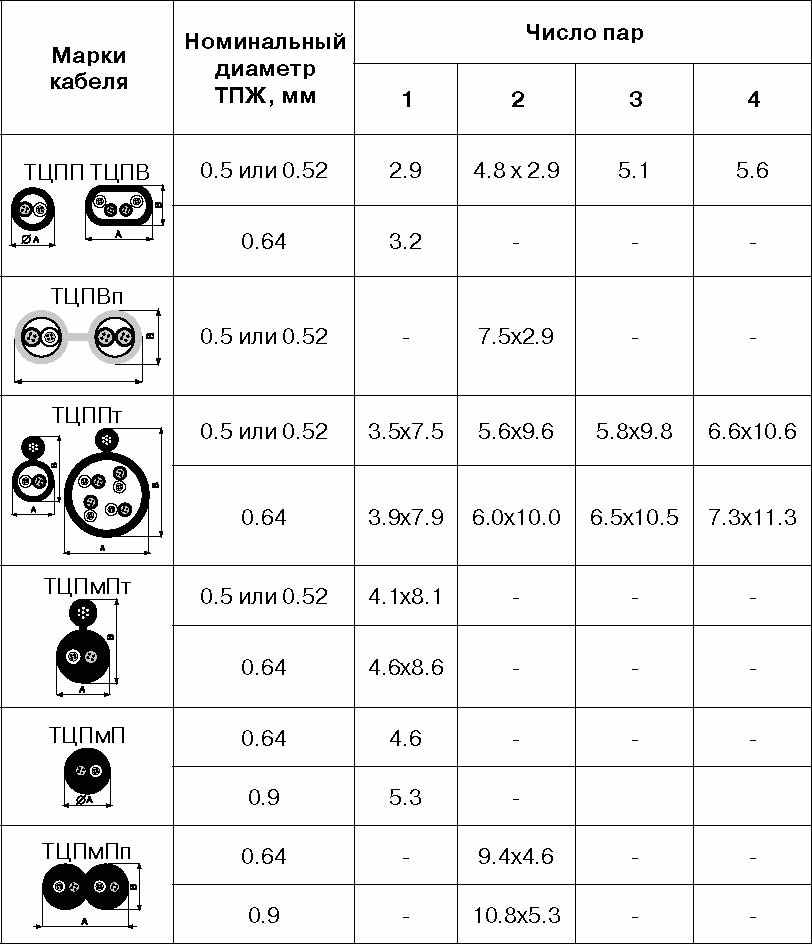

Ёмкость кабелей, диаметр жил, геометрические размеры представлены в таблице № 2

Таблица 2

Предназначены для распределительных участков и абонентской проводки при организации абонентских сетей широкополосного доступа, интернет-телефонии, работы на городских, корпоративных, сельских сетях связи, организации традиционной телефонной связи, систем охранно-пожарных сигнализаций.

П/П

Конструкция

Наименование

Область применения

1

ТЦПП

Кабель телефонный для цифровых сетей абонентского доступа с полиэтиленовой изоляцией токопроводящих жил(ТПЖ) в полиэтиленовой оболоке

Для прокладки цифровой абонентской сети в телефонной канализации, коллекторах, по стенам зданий вне помещений

2

ТЦПВ

Кабель телефонный для цифровых сетей абонентского доступа с полиэтиленовой изоляцией ТПЖ в оболочке из поливинилхлоридного(ПВХ) пластиката, с паралельно уложенными парами.

Для прокладки по внутренним стенам зданий и внутри помещений.

3 _ТЦПВп




4

ТЦППт

Кабель телефонный для цифровых сетей абонентского доступа с полиэтиленовой изоляцией ТПЖ в полиэтиленовой оболочке, с грузонесущим элементом.

Для подвесной прокладки абонентской сети

5

ТЦПмПт

Кабель телефонный для цифровых сетей абонентского доступа с полиэтиленовой изоляцией ТПЖ с монолитной оболочкой из полиэтилена с грузонесущим элементом.

Для подвесной прокладки абонентской сети




ТЦПмП

Кабель телефонный для цифровых сетей абонентского доступа с полиэтиленовой изоляцией ТПЖ с монолитной оболочкой из полиэтилена, с паралельно уложенными парами.

Для прокладки цифровой абонентской сети в грунте, телефонной канализации, коллекторах, по стенам зданий вне помещений.

7 6 _ТЦПмПп





Электрические параметры кабелей представлены в таблице № 3

Таблица 3

Параметры

Частота тока кГц

Норма

Коэфициент при перерасчете нормы на другую длину

1. Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 200С 0.50мм 0.52мм 0.64мм 0.90мм

Пост. ток

90 84±7 53±3 26±3

L**/1000

2. Электрическое сопротивление изоляции ТПЖ, пересчитанное на 1 км длины и температуру 200С,Мом, не менее.

То же

8000

1000/L**

3. Рабочая емкость , пересчитанная на 1 км длины,нФ • Для однопарного кабеля марки ТЦПП,ТЦППт,ТЦПВ • Для кабеля марки ТЦПмП, ТЦПмПт,ТЦПмПп, ТЦПВп и многопарных кабелей марки ТЦПП,ТЦППт,ТЦПВ

1.0 1.0

35±5 45±5

L**/1000

4. Омическая асимметрия жил в паре, не более, %

Пост. ток

1.0




• 5. Переходное затухание между цепями в многопарном кабеле на ближнем конце не менее, дБ* • На частоте 160 кГц • На частоте 1024 кГц

Перемен.ток

70 65





Примечание

*Величина переходного затухания на ближнем конце измеряется на реальных длинах кабеля без пересчета на строительную длину

L** – фактическая длина куска кабеля, м.

Рабочее затухание кабелей представлены в таблице № 4 в виде справочного материала.

Таблица 4 Рабочее затухание кабеля

Наименование параметра

Частота, кГц

Значения

2. Рабочее затухание кабеля, дБ/км, не более, при диаметре ТПЖ: 0.50мм 0.52мм 0.64мм 0.90мм

512 1024 512 1024 512 1024 512 1024

12.7 17.5 11.5 17.0 10.0 13.0 6.7 9.5


Высокочастотные малопарные кабели для цифровых сетей абонентского доступа (принцип витой пары) предназначены для распределительных участков и абонентской проводки при организации абонентских сетей широкополосного доступа, интернет-телефонии, для сельских сетей связи, для компьютеризации школ, административных учреждений, юридических и физических лиц, для традиционной телефонной связи, для систем охранно-пожарных сигнализаций и т.д.

4.2 Технология монтажа малопарных высокочастотных цифровых кабелей связи.

В данном разделе подробно изложены принципы разделки концов кабеля с монолитной оболочкой, сращивание жил, герметизация сростков, особенности герметизации кабелей с разнесенными парами, сращивание и герметизация несущего стального 7-жильного троса. При монтаже кабелей с монолитной оболочкой возникают определенные трудности со снятием оболочки и изоляции жил (ТЦПмПт, ТЦПмПп).

Рассмотрим монтаж кабеля ТЦПмПт–1х2х0.52. С помощью ножа отделить стальной трос от основного кабеля на расстоянии 110–115 мм. Нагреть паяльной лампой или газовой горелкой, или феном (далее нагреть) конец кабеля на длине 25–30 мм. С помощью бокорезов снять полиэтиленовую оболочку и изоляцию жил на длине 25–30 мм (за один–два раза). Раздвинуть жилы. После остывания полиэтилена жилы будут жестко зафиксированы и короткое замыкание исключено (рис. 4.1).



Рис. 4.1

Аналогичным образом разделать второй конец кабеля. Одеть на одни конец кабеля термоусаживаемую трубку ТУТ с подклеивающим слоем соответствующих размеров. Сращивание жил малопарных кабелей выполняется медными изолированными гильзами с помощью пресс-клещей (подробно изложено в разделе 3.1.1) При сращивании жил диаметром 0,5–0,52 мм жилы одного кабеля вставляются в гильзу на всю длину, жилы второго кабеля обрезаются длиной 13–14 мм и вставляются до середины гильзы. Гильзы опрессовываются пресс-клещами обычным способом. В одной половине гильза опрессовывается с одной жилой, во второй – с двумя жилами. Сросток при таком сращивании получается и электрически, и механически прочным и надежным (рис. 4.2).



Рис. 4.2

После сращивания жил обезжирить спиртовой салфеткой оболочку кабелей на расстоянии соприкосновения с ТУТ. Надвинуть на сросток ТУТ, пропустив через нее силовой трос. Усадить ТУТ. После остывания ТУТ на один из тросов одеть ТУТ необходимую для герметизации сростка троса. С обоих концов троса снять полиэтиленовую оболочку на длине 15–20 мм (рис. 4.3).



Рис. 4.3

Оголенные концы троса вставить в гильзу навстречу друг другу. (рис 4.3.) Гильзу дважды опрессовать пресс-клещами. Надвинуть на гильзу ТУТ и усадить. Тросс срощенный с помощью опрессованной гильзы выдерживает нагрузку на разрыв более 400Н. Поэтому сращивание кабеля с несущим тросом допускается выполнять в середине пролетов (между опорами). Трос сращивать необходимо с натягом по отношению к сращиваемому кабелю, чтобы при подвеске тяговое усилие не передавалось на муфту. Кабель ТЦПмПт–1х2х0.64 сращивается аналогичным способом что и кабель ТЦПмПт– 1х2х0.52, с тем лишь отличием, что оболочка и изоляция с концов кабеля снимаются на длине 13–14 мм. а не 25–30 мм.

Кабель ТЦПмП–1х2х0.64 (0.9) разделывается и сращивается аналогично кабелю ТЦПмПт–1х2х0.64 кроме несущего троса (рис. 4.2).

Кабель ТЦПмПп–2х2х0.64 (0.9) разделывается согласно рис. 4.4.



Рис. 4.4

Пары кабеля разделяются с помощью ножа на длине 60 мм. Одна пара обрезается длиной 30 мм. Изоляция и оболочка нагревается и с помощью бокорезов снимается с обоих пар на длине 13–14 мм. Жилы сращиваются с помощью изолированных гильз как выше изложено. Сросток обвернуть фольгированным картоном(кожухом соответствующего размера).Конуса обмотать 3–4 слоями изоленты.Сделать подмотку обоих концов кабеля одним слоем мастичной ленты как показано на рис. 4.5.



Рис. 4.5

Обезжирить оболочку кабелей спиртовой салфеткой,надвинуть и усадить ТУТ (рис. 4.6).



Рис. 4.6

Цифровые кабели со шланговой оболочкой (ТЦПП, ТЦПВп, ТЦППт) разделываются обычным способом. Сращивание жил выполняется с помощью изолированных гильз как было изложено выше. При монтаже кабелей емкостью 2х2, 3х2, 4х2 необходимо применять каркас из фольгированного картона, который должен заходить на оболочку не более 10 мм. Размер каркаса определяет размер муфты (расстояние между обрезом оболочек кабелей). При монтаже разветвительных муфт обязательна подмотка одним слоем мастичной ленты каждого кабеля и всех вместе со стороны разветвления. Мастичная лента не должна доходить до края усаженной ТУТ на 15–20 мм.

ООО «КСС КОНТАКТ» разработало, освоило производство и осуществляет поставки комплектов для монтажа всех типов малопарных цифровых высокочастотных кабелей изготавливаемых научно-производственным предприятием «Информсистема».

Для монтажа кабеля ПРППМ–1х2х0.9 (1.2). ООО «КСС КОНТАКТ» так же поставляет комплектно все необходимые материалы.

ООО»Беларускабель» на российский рынок поставляет однопарный кабель КАПЗОП–1х2х05(0.64;0.9) c гидрофобным заполнением,бронированный стальными оцинкованными проволоками,пара витая.Максимальная частота передаваемового сигнала 1024 кбит/сек.ООО «КСС Контакт»разработало технологию монтажа данного кабеля и освоило производство монтажных комплектов.На один или оба конца кабелей одеваются две ТУТ соответствующих размеров. С концов кабеля снимается внешняя оболочка на длине150 мм (рис. 4.7).



Рис.4.7

Сетка из стальных жил расплетается, жилы закрекпляются на оболочку кабеля изоляционной лентой.Сердечник кабеля обрезается на длине 80мм от обреза внешней оболочки, снимается внутренняя оболочка на длине 30 мм (рис. 4.8).



Рис.4.8

Сращиваются жилы с помощью изолированных гильз,как было изложенов 3.1.1. (возможно сращивание жил одножильными соединениями, как изложено в 2.5) см.рис.4.9.



Рис.4.9

Обезжирить внутреннюю оболочку кабелей,надвинуть ТУТ меньших размеров на сросток и усадить (рис. 4.10).



Рис.4.10

Обвернуть усаженную ТУТ стальными проволоками навстречу друг другу. Обвернуть муфту каркасом из фольгированного картона фольгой внутрь. Конуса обвернуть 3–4 слоями изоленты (рис. 4.11).



Рис.4.11

Обезжирить внешние оболочки кабелей, надвинуть ТУТ, усадить. Монтаж закончен.

5. Особенности монтажа кабелей связи применяемых на технологических сетях железной дороги монтажными комплектами ООО «КСС КОНТАКТ».

На магистральных сетях железных дорог используются симметричнее кабели связи с медными жилами диаметров 1,2 мм; 1,05 мм; 0.9мм; 0,7мм. Изоляция жил используется бумажно – кордельная, стирофлексно – кордельная, сплошная полиэтиленовая, пористая полиэтиленовая, пленко-пористая-полиэтиленовая. Оболочки кабеля применяются свинцовые или алюминиевые. Применяются кабели как голые, так и бронированные. Емкости кабелей используются 4х4, 7х4 и комбинированные. В комбинированных кабелях кроме симметричных четверок имеются одна или 5 пар плюс одна жила. Кабели связи прокладываются вдоль железнодорожных путей. Большинство железных дорог электрифицированы, в связи с этим по металлическим конструкциям кабелей протекают достаточно большие блуждающие токи. Второй особенностью кабельных линий связи железнодорожных сетей являются частые отпайки жил кабеля. Все эти особенности необходимо учитывать при монтаже муфт.

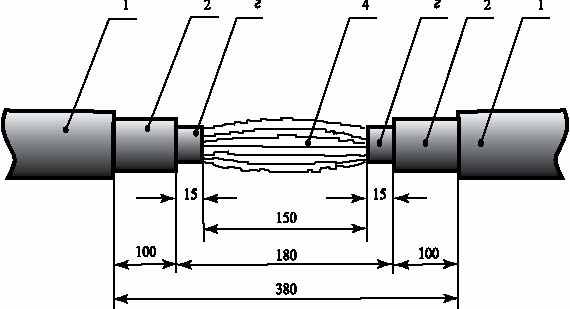

Разделку концов голых кабелей выполнять согласно рис. 5.1. Длина разделываемого конца кабеля – 300 мм.

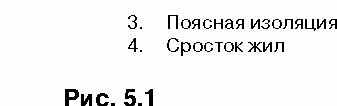

  1. Кабель (наружный шланг)
  2. Алюминиевая оболочка

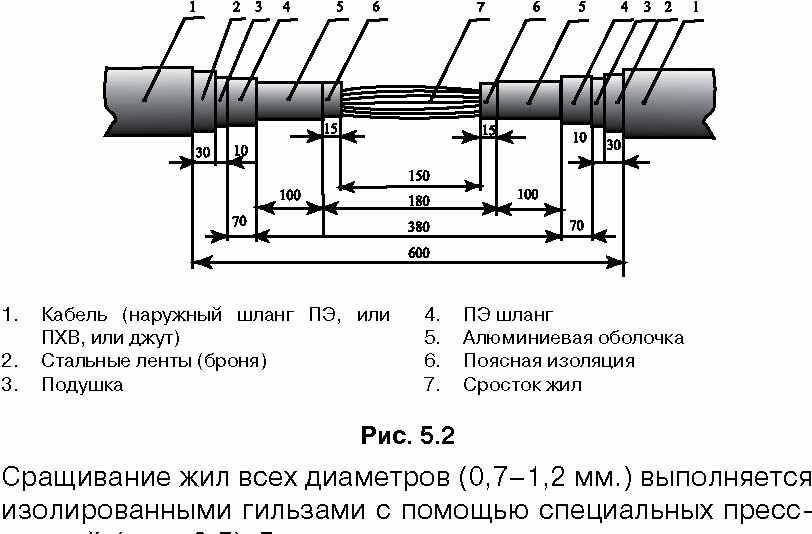

Разделку концов бронированных кабелей выполнять согласно рис. 5.2. Длина разделываемого конца кабеля – 400 мм.



клещей (рис. 3.5) Данные гильзы позволяют надежно сращивать медные жилы диаметром 0,64–1.29 мм. Внутренняя поверхность гильз имеет зубчатую форму. После обжима гильзы обеспечивается качественный, превосходящий по надежности пайку электрический контакт, а также надежное механическое соединение. При сращивании данными гильзами сросток всех жил получается минимальных размеров как по длине, так и по диаметру. Сросток жил обвернуть фольгированным картоном фольгой наружу. Каркас муфты из фольгированного картона выполняет несколько функций:

-заменяет поясную изоляцию сростка жил в муфте;
  1. -придает правильную форму муфты (является каркасом муфты);
  2. -надежно защищает от перегрева изоляцию жил (особенно важно при монтаже кабеля со стирофлексно-кордельной, пленко-пористой изоляцией жил);


-позволяет закачать ВИЛАД-31 при изготовлении газонепроницаемой муфты. Конуса каркаса (фольгированного картона) обматываются 3–4 слоями изоленты ПХВ. При монтаже газонепроницаемой муфты изолентой ПХВ обматывается каркас по всей длине одним слоем с 50% перекрытием. Приготовленная смесь из 2-х компонентов ВИЛАД-31 заливается в тубу из под гидрофоба и закачивается внутрь сростка муфты с помощью строительного пистолета в одно из отверстий до обильного выделения его из второго отверстия (аналогично закачке гидрофоба, рис. 2.19)

Подготовка кабеля при монтаже муфт (газонепроницаемых изолирующих, переходных газонепроницаемых и т.д.) подробно изложена в «Инструкции по монтажу, ремонту и восстановлению кабельных линий железнодорожной связи с применением новых технологий и материалов».

Надвинуть на фольгированный картон экранную сетку и зафиксировать роликовыми пружинами на алюминиевую оболочку кабеля (рис. 5.3).



Рис. 5.3

Надвинуть ТУТ меньшего диаметра на середину сростка,

усадить.
После остывания ТУТ (10-15 мин) зачистить напильником
броневые ленты обоих концов кабеля и перепаять между собой медными изолированным проводом сечением 6 мм2.


Обмотать места припайки медного провода к броне 2–3 слоями мастичной ленты. (рис. 3.8).Подготовить внешнию оболочку кабелей, надвинуть вторую ТУТ (ТУМ) и усадить.


При монтаже разветвительных муфт (ответвления) обязательно применение 2-х ТУТ или одной ТУТ и одной ТУМ. Разветвительные зажимы устанавливаются между кабелями со
стороны разветвления на внутреннею и внешнею ТУТ (ТУМ).
Смонтированные муфты по данной технологии имеют прочность аналогичную прочности кабеля и дополнительной защиты не требуют.


ООО «КСС КОНТАКТ» изготавливает и поставляет заказчикам комплекты материалов и изделий для монтажа прямых,
разветвительных и газонепронцаемых муфт на линиях железнодорожной связи.


В монтажные комплекты входят:

  • ТУТ, ТУМ с подклеивающим слоем по всей длине с коэффициентом усадки 3–5.
  • изолированные гильзы для сращивания жил;


  • экран (каркас) из фольгированного картона;


  • роликовые пружины;


  • изолированный медный провод для перепайки брони;


  • мастичная лента;


  • изолента ПВХ;


  • наждачная шкурка;


  • спиртовая салфетка;


  • инструкция по монтажу муфты.
    Для газонепроницаемой муфты дополнительно в комплекте




ВИЛАД – 31. Для ответвительных муфт дополнительно 2 малых зажима.
