СЛИВ ВОДЫ ИЗ КОНТУРА ОТОПЛЕНИЯ

Слив воды производится в следующей последовательности:

• Установите выключатель питания в положение ОТКЛ. (отжатое) (рис.1, стр. 9).

• Подождите, пока котел остынет.


Откройте сливной кран RS (рис. 3) и слейте воду в подставленную емкость.

СЛИВ ВОДЫ ИЗ КОНТУРА ГВС

При угрозе замораживания необходимо полностью слить воду из системы ГВС:

• Перекройте подачу воды из водопровода.

• Откройте все краны разбора горячей и холодной воды.

• Слейте воду из самых нижних точек системы (где имеются сливные клапаны).


ОПИСАНИЕ ПЛАТЫ КОНТРОЛЛЕРА SM 3001


Контроллер нового поколения, обеспечивающий простое управление котлом.

Отличительные черты:


Возможности:

• Подача воды максимальной температуры в течение 15 мин.

• Задержка отключения циркуляционного насоса (2 мин.)

• Защита от заклинивания циркуляционного насоса

• Предотвращение гидравлического удара

• Возможность подключения датчика наружной температуры

• Возможность подключения дистанционного управления

• Система самодиагностики

• Плавное регулирование температуры воды в контурах отопления и ГВС

• Регулирование теплопроизводительности

• Настройка минимальной температуры в контуре ГВС


Настройки, выполняемые специалистами

• Выбор диапазона температуры воды в контуре отопления: стандартного 30…80 °C / пониженного 25…40 °C


• Включение функции предотвращения гидравлического удара

• Включение функции защиты от тактирования: защитный интервал 3 мин.

• Настройка максимального давления газа

• Настройка минимального давления газа

• Настройка подводимой тепловой мощности


Настройки, выполняемые пользователем

• Включение и отключение котла


• Регулирование температуры воды в контуре отопления в диапазоне 30…80 °C или 25…45°C

• Регулирование температуры воды в контуре ГВС в диапазоне 35…65 °C

• Выбор режима работы : зимний / летний / комбинированный


• Индикаторы блокировки


• Индикатор нормального давления воды

• Индикатор блокировки по низкому давлению воды

• Индикаторы температуры


НАСТРОЙКА ФУНКЦИЙ




ПЕЧАТНАЯ ПЛАТА КОНТРОЛЛЕРА SM 30001 MINICODE - SM 30001 код 76666LA


ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ

Рис. 1

Рис. 2

6

5

7

П

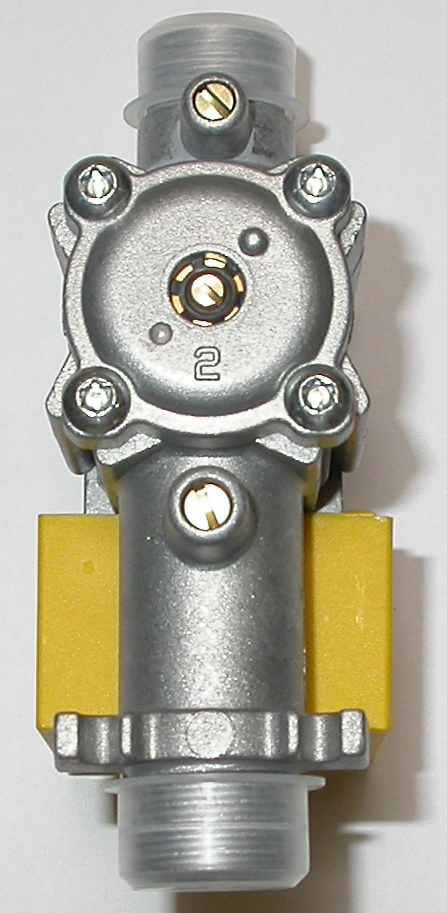

ГАЗОВЫЙ КЛАПАН NORDGAS NV0111122901

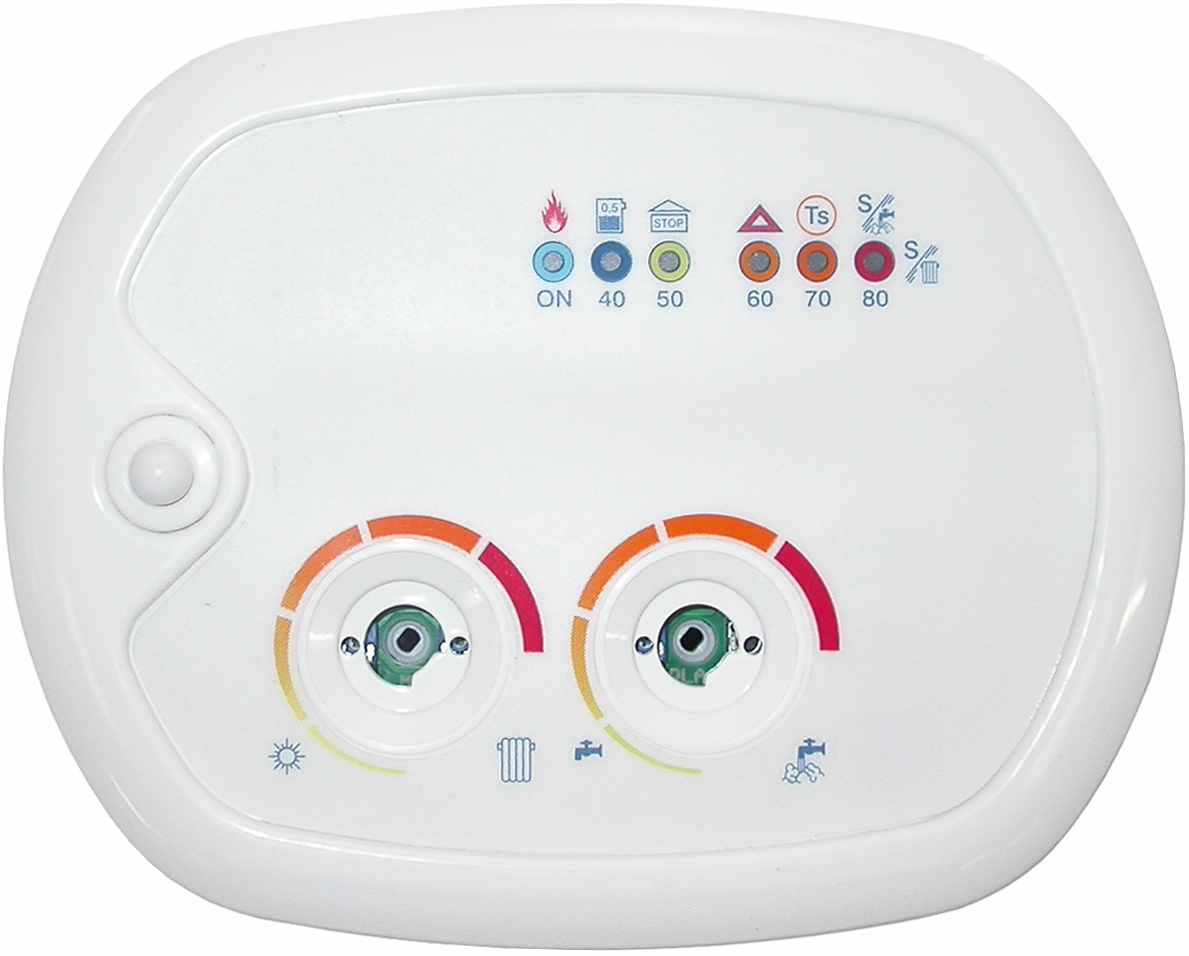

АНЕЛЬ УПРАВЛЕНИЯ

ОРГАНЫ УПРАВЛЕНИЯ (рис. 1-2)

1. “MAXR”: ПОТЕНЦИОМЕТР - РЕГУЛЯТОР максимальной температуры в контуре отопления

2. “MIN”: ПОТЕНЦИОМЕТР - Регулятор минимальной температуры в контуре отопления

3. “RLA”: ПОТЕНЦИОМЕТР - Регулятор минимальной температуры воды в контуре ГВС

4. “SPAZ”: ВЫКЛЮЧАТЕЛЬ ФУНКЦИИ ПОДАЧИ горячей воды максимальной температуры в течение 15 мин.

5. ТОЧКА ОТБОРА ДАВЛЕНИЯ ГАЗА НА ВЫХОДЕ

6. ВИНТ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ

7. ТОЧКА ОТБОРА ДАВЛЕНИЯ ГАЗА НА ВХОДЕ


8. Непрерывное свечение: ПИТАНИЕ ВКЛЮЧЕНО

Мигание: Пламя в наличии

9. Непрерывное свечение: Температура воды 40°C

Мигание: Нехватка воды

Не светится: Давление воды 1,2 бар

10. Непрерывное свечение: Температура воды 50°C

Мигание: Срабатывание реле контроля тяги по температуре (только в котлах с открытой камерой сгорания)

11. Непрерывное свечение: Температура воды 60°C

Мигание: Блокировка котла по отсутствию пламени

12. Непрерывное свечение: Температура воды 70°C

Мигание: Блокировка котла реле защиты от перегрева

13. Непрерывное свечение: Температура воды 80°C

Мигание: неисправен датчик температуры воды в контуре ГВС / отопления


НАСТРОЙКА МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА

• Вывинтите винт 5 из точки отбора давления в газовом клапане (рис. 1, стр. 15) и подсоедините манометр.

• Установите ручки задания температуры в контурах отопления и ГВС в максимальное положение и снимите их плоскогубцами.

• Отверткой с крестообразным профилем Ø 2.5  3 мм поверните потенциометр 1 "MAXR” (рис. 2, стр. 15) по часовой стрелке до упора (максимальное положение).

• Включите котел.

• В течение 10 с нажимайте на выключатель 4 (функция подачи горячей воды макс. температуры в течение 15 мин.)

• Манометр будет показывать максимальное давление газа. Если его показания отличаются от значения, указанного в таблице на стр. 17, отрегулируйте давление винтом 6 (рис. 1 стр. 15). При повороте винта по часовой стрелке оно увеличивается, против часовой стрелки – уменьшается.


НАСТРОЙКА МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА

• Поверните потенциометр “MAXR” 1 (рис. 2, стр. 15) против часовой стрелки до упора (минимальное положение).

• Чтобы увеличить давление газа, поверните потенциометр 2 (минимальная температура в контуре отопления, рис. 2, стр. 15) по часовой стрелке, чтобы уменьшить – против часовой стрелки.

• Установите потенциометр 3 (минимальная температура в контуре ГВС, рис. 2, стр.15) в среднее положение.


НАСТРОЙКА ПОДВОДИМОЙ ТЕПЛОВОЙ МОЩНОСТИ

• Поворачивая потенциометр "MAXR” 1 (максимальная температура в контуре отопления, рис. 2, стр.15) по часовой стрелке, установите необходимое давление газа (см. график на стр. 17).

• Отсоедините силиконовую трубку от точки отбора давления 5 (рис.1, стр. 15).

• Вставьте винт в точку отбора давлении и затяните его до упора, чтобы исключить утечку газа.

• Установите на место 2 пластмассовые ручки.

• Установите кнопку ПИТАНИЕ в положение ОТКЛ. (отжатое), а затем – в положение ВКЛ. (нажатое).


РАБОТА КОТЛА В КОМБИНИРОВАННОМ РЕЖИМЕ

При использовании котла одновременно для отопления и горячего водоснабжения ЗАПРЕЩАЕТСЯ устанавливать обе ручки задания температуры воды в минимальное положение.

• Ручка задания температуры воды в контуре ГВС устанавливается в минимальное положение, если котел используется ТОЛЬКО ДЛЯ ОТОПЛЕНИЯ.

• Ручка задания температуры воды в контуре отопления устанавливается в минимальное положение, если котел используется ТОЛЬКО ДЛЯ ГВС.


ПОВТОРНЫЙ ПУСК КОТЛА

В случае срабатывания блокировки по отсутствию пламени или по перегреву (мигают индикаторы 7 или 8, рис.1 , стр. 11), отключите котел, а затем вновь включите его выключателем питания.

ПЕРЕХОД НА ГАЗ ДРУГОГО ТИПА


Перевод котла с природного на сжиженный нефтяной газ или наоборот должен выполняться только квалифицированными специалистами. Порядок выполнения:

1. Отключите котел от электросети вводным выключателем.


б. Перекройте подачу газа.

в
Рис. 1
. Замените форсунки основной горелки:

• Гаечным ключом на 24 отсоедините газопровод 5 (рис.1) от коллектора горелки.

• Отсоедините коллектор горелки 6 от форсунок 7. Для этого отверните 4 винта 11 отверткой с рабочим профилем Phillips.

• С
  ОБОЗНАЧЕНИЯ:

  1. ГАЗОВЫЙ КЛАПАН

  2. ТОЧКА ОТБОРА ДАВЛЕНИЯ ГАЗА НА ВХОДЕ

  3. ТОЧКА ОТБОРА ДАВЛЕНИЯ ГАЗА НА ВЫХОДЕ

  4. РЕГУЛИРОВОЧНЫЙ ВИНТ

  5. ГАЗОПРОВОД

  6. КОЛЛЕКТОР ГОРЕЛКИ

  7. ГОРЕЛКА НА 12 ФОРСУНОК

  8. ИНЖЕКТОРЫ

  9. ЗАПАЛЬНЫЕ ЭЛЕКТРОДЫ

  10. ИОНИЗАЦИОННЫЕ ЭЛЕКТРОДЫ КОНТРОЛЯ ПЛАМЕНИ

  11. КРЕПЕЖНЫЕ ВИНТЫ КОЛЛЕКТОРА




  помощью гаечного ключа на 7 снимите старые форсунки и замените их новыми, предназначенными для работы с газом нового типа. Не забудьте установить новые прокладки.

• Соберите газогорелочный узел. По окончании сборки проверьте герметичность всех газовых соединений с помощью мыльного раствора.


г. Настройте новые минимальное и максимальное значения для клапана регулирования давления газа.

д. Снимите заводскую табличку с информацией о типе газа и номинальном давлении. Замените ее новой табличкой из комплекта принадлежностей для перехода на другой тип газа.

ИСПОЛЬЗОВАНИЕ РАЗЛИЧНЫХ ТИПОВ ГАЗА

модели RBC 24 E - RBS 24		ПРИРОДНЫЙ ГАЗ МЕТАН G20	СЖИЖЕННЫЙ ГАЗ БУТАН G30	СЖИЖЕННЫЙ ГАЗ ПРОПАН G31
Нижний показатель Воббе (15 °C; 1013 мбар)	MДж/м3	45.67	80.58	70.69
Номинальное давление на входе	мбар	20	30	37
Минимальное давление на входе	мбар	17	20	25
Основная горелка: 12 форсунок, диам.	мм	1.30	0.77	0.77
Расход (15 °C; 1013 мбар)	м3/ч	2.71	-	-
Расход (15 °C; 1013 мбар)	кг/ч	-	2.019	1.99
