Г.6 Расширение сегмента расчета

Г.6.1 После получения расчетных параметров подключения первого сегмента (стояка, этажа) к нему добавляется участок, содержащий группу КТП следующего стояка/этажа (до места слияния с последующим участком). Далее расширенный сегмент рассматривается в совокупности (рисунок Г.18).

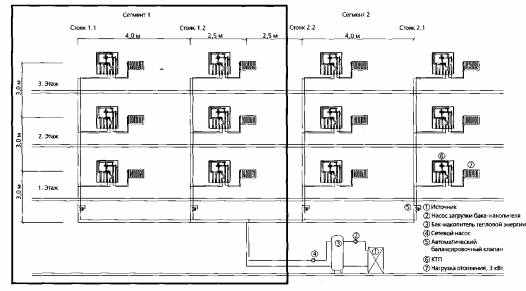

Рисунок Г.18 - Расширение рассматриваемого сегмента

Г.6.2 Определяется коэффициент одновременности потребления горячей воды для расширенного сегмента. Для рассматриваемого примера коэффициент одновременности составляет 3 (согласно диаграмме на рисунке Г.8).

Г.6.3 Согласно изложенной в Г.4.1 методике определяются расчетные диаметр магистрали, расход теплоносителя и требуемый перепад давления в точке подключения рассматриваемого сегмента.

С учетом коэффициента одновременности ГВС (рисунок Г.19) расчетный расход теплоносителя в точке подключения расширенного сегмента составляет:

Gceгм = 3735 + 3131,54 = 2599,62 л/ч.

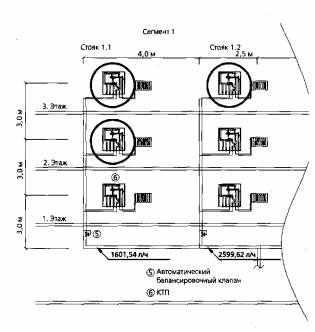

Рисунок Г.19 - Определение коэффициента одновременности ГВС и расчетных расходов теплоносителя для расширенного сегмента

Так как в рассматриваемом примере стояки абсолютно симметричны, то также одинаковы параметры в точках их подключения к распределительной магистрали. При несимметричной схеме требуется отдельно производить расчет для каждого стояка (ответвления).

Примечание - Рекомендуется принимать запас по гидравлическому сопротивлению на случай несоответствия монтажной схемы проектной. Принимается на усмотрение проектировщика.



Рисунок Г.20 - Определение расчетных параметров участков системы для расширенного сегмента

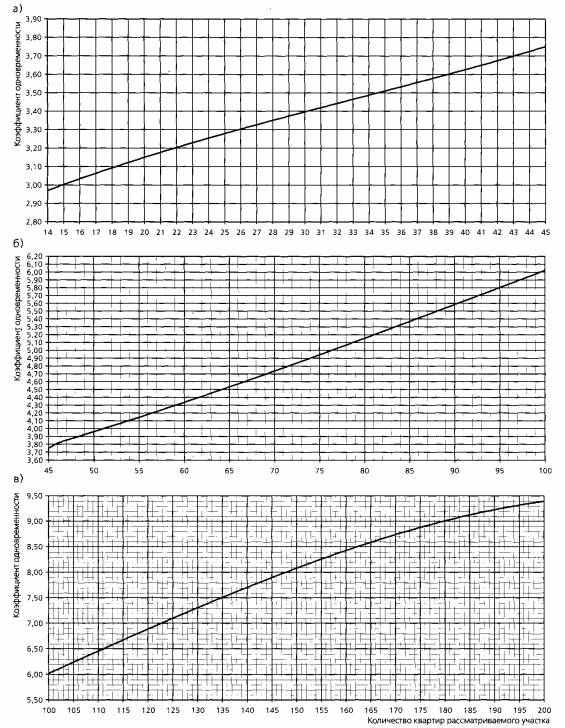

Рисунок Г.22 - Диаграммы «Коэффициент одновременности потребления горячей воды в зависимости от количества квартир рассматриваемого участка»:
а - количество квартир 15-45; б - количество квартир 45-100; в - количество квартир 100-200

В случае применения диаграммы одновременности Г.8 расчетный расход для всего здания составляет 3 кв  12 л/мин. = 36 л/мин. Вывод: данные применяемой диаграммы совпадают с российскими нормами.

Г.6.5.2 Расчет системы ХВС производится согласно СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий». При этом стояк ХВС проектируется с учетом расчетной пропускной способности по холодной воде и воде для дальнейшего нагрева.

Суммарный расчетный расход теплоносителя с учетом одновременности ГВС для всего здания составляет:

Gcyм = 3735 + 9131,54 = 3388,86 л/ч.

Согласно Г.4.1 выполняется полный расчет финального участка сети теплоснабжения.

Г.6.6 Для выполнения расчета принималось:

- материал трубопроводов внутридомовой сети теплоснабжения - медь;

- расчетная скорость на участках не выше 0,8 м/с;

- запас на погрешность расчетов и возможное несоответствие монтажной и проектной схем 30 %.

Г.6.7 Результаты расчета

Расчетный перепад давления в системе: 0,3802 бар.

Расчетный расход теплоносителя в системе: 3388,86 л/ч.

По полученным параметрам производится подбор сетевого насоса системы 4 рисунка Г.23.

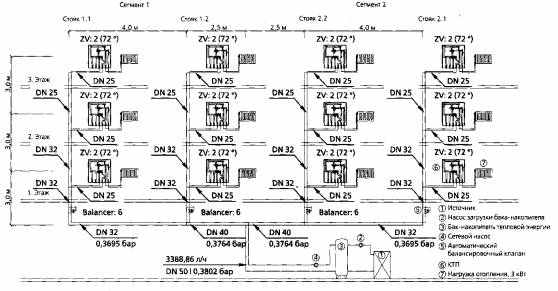

Рисунок Г.23 - Завершенный расчет схемы СТС с КТП

Приложение Д
(справочное)

Расчет бака-накопителя тепловой энергии и определение расчетной тепловой мощности источника теплоснабжения для систем с малой тепловой аккумулирующей способностью при применении схемы с КТП

Характерной особенностью применения схемы с КТП является резкопеременный режим работы системы при возникновении пиковой нагрузки ГВС, которая характеризуется высокими параметрами потребляемой тепловой мощности при проточном нагреве воды для хозяйственно-бытовых нужд.

Для систем теплоснабжения высокой теплоаккумулирующей способности этот фактор не принимается во внимание, т.к. сама система выполняет роль аккумулятора тепловой энергии и позволяет избежать «провалов» тепловой мощности в системе при возникновении пикового режима ГВС. Однако для систем с малой суммарной расчетной тепловой нагрузкой (ориентировочно до 500 кВт) пиковый режим ГВС ведет к снижению температуры обратной линии, что при малой емкости системы и мощности источника ведет к снижению температуры подающей линии и, соответственно, снижает комфорт ГВС. Поэтому для систем малой тепловой емкости, например при применении КТП в проектах таун-хаусов с пристроенной котельной или для обеспечения функции ГВС или станций ГВС в частных домах с собственной котельной, необходимо применять буферную емкость теплоносителя (при малой емкости самой системы).

Рассмотрим пример расчета необходимой емкости бака-аккумулятора тепловой энергии для схемы объекта, рассмотренного в приложении Г.

Д.1 Исходные данные

Количество потребителей (квартир): 12 кв.

Коэффициент одновременности ГВС: 3 кв.

Расчетная отопительная нагрузка для 12 квартир, расчетным теплопотреблением на отопление помещений 3 кВт каждая: 123 = 36 кВт.

Расчетная тепловая мощность для обеспечения режима ГВС одной квартиры: 38 кВт, что соответствует потреблению 12 л/мин. горячей воды температурой 50 °С (рисунок Б.1). При этом средняя тепловая мощность для ГВС составляет 15 кВт (5 л/мин) (рисунок Д.1).

Средняя продолжительность одного критического разбора горячей воды составляет (европейские опытные данные): 5 мин. (при длительности максимального водоразбора 3 мин. (рисунок Д.2)).

Время реакции источника теплоснабжения при возникновении пикового режима ГВС в системе (включение на полную мощность): 3 мин.

Максимально допустимое понижение температуры подающей линии при возникновении пикового режима ГВС в системе: 10 °С (температура подающей линии для летнего температурного графика не ниже 55 °С).

Д.2 Расчет требуемой тепловой энергии для обеспечения пикового режима ГВС

Из исходных данных получаем количество требуемой тепловой энергии для обеспечения пикового режима ГВС:

3 кв.  38 кВт/кв.  5 мин. = 570 кВтмин.

Д.3 Расчет объема теплоносителя для покрытия потерь энергии системы при пиковом режиме ГВС

V = A/(CpT),

где V - объем теплоносителя, л;

А - тепловая энергия, кВтмин;

Cp - теплоемкость воды, кВтч/(кгК);

 - плотность воды, кг/л;

T - допустимое понижение температуры, °С.

V = 570 кВтмин / (1,163  10-3 кВтч/(кгК)  0,9805 кг/л  10К  60 мин) = 833 л.

Примечание - На усмотрение проектировщика в расчетах можно также учитывать емкость источника теплоснабжения и магистральных трубопроводов.

Д.4 Расчет дополнительной мощности источника для покрытия пикового режима ГВС в системе с КТП

Согласно европейским нормам, восстановление тепловой энергии системы не должно превышать 10 мин. для покрытия возникновения следующего пикового режима ГВС.

N = А / (нормативное время загрузки) = 570 кВтмин / 10 мин. = 57 кВт.

Д.5 Определение потерь тепловой энергии системы при пиковом режиме ГВС с учетом времени реакции источника и его включении на полную мощность (5 - 3 = 2 мин.): 570 - 572 = 456 кВтмин.

Д.6 Выполняется уточнение объема буферной емкости:

V = 456 кВтмин / (1,163  10-3 кВтч/(кгК)  0,9805 кг/л  10 К  60 мин) = 666,5 л.

Д.7 Для рассмотренной схемы примера получаем:

- расчетная мощность источника теплоснабжения должна составлять: 93 + 57 = 84 кВт;

- расчетная емкость буферного накопителя теплоносителя - 666,5 л (750) л.

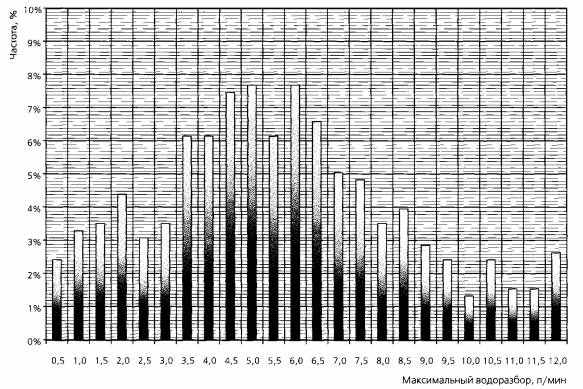

Рисунок Д.1 - Диаграмма потребления горячей воды одним потребителем при пиковом режиме ГВС (согласно исследованиям института теплоэнергетики г. Дрезден для 32-квартирного дома с применением схемы с КТП)

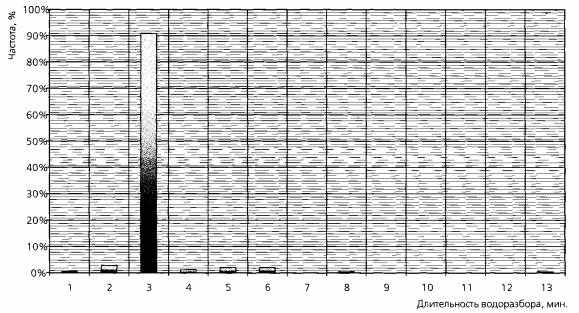

Рисунок Д.2 - Диаграмма «Частота длительности одного разбора горячей воды» (согласно исследованиям института теплоэнергетики г. Дрезден для 32-квартирного дома с применением схемы с КТП)
