13.1 Монтаж, выполнение подключений, введение в эксплуатацию и сервисное обслуживание КТП и станций ГВС должно осуществляться только профессиональным аккредитованным персоналом.
Все работы с КТП должны производиться строго по инструкции и рекомендациям производителя.
13.2 Ввод в эксплуатацию осуществляется (с выполнением настроек, полученных в ходе выполнения гидравлического расчета (приложение Г) и согласно инструкции производителя.
13.3 Приемка оборудования потребителем (эксплуатирующей организацией) осуществляется путем подписания пусконаладочного листа, который должен быть правильно заполнен и подписан представителем организации, ответственным за наладку системы. В листе указываются настроечные параметры данного КТП, согласно проектным расчетным данным.
13.4 Сервисное обслуживание КТП заключается в ежегодном осмотре узлов КТП на предмет герметичности, очистке фильтров-грязевиков, проверке производительности КТП по горячей воде (расчетные температура и расход), проведение иных мероприятий в зависимости от функциональной оснащенности КТП.
13.5 Служба эксплуатации также должна иметь листе настроечными параметрами балансировочной арматуры, установленной в системе.
Приложение А
(обязательное)
Термины и определения
А.1 Индивидуальный тепловой пункт; ИТП: Пункт подключения систем отопления, теплоснабжения вентиляционных установок и водоснабжения отдельного здания к распределительным сетям городской тепловой сети и водопровода, управления этими системами и учета тепловой энергии, теплоносителей и воды.
А.2 Источник тепловой энергии: Комплекс устройств, установок, зданий, сооружений для производства тепловой энергии.
А.3 Квартирный тепловой пункт; КТП: Пункт (устройство, узел) подключения отдельной квартиры к внутридомовым или локальным распределительным сетям отопления и холодного водоснабжения, служащий(ее) для местного распределения и учета поступающих к потребителю холодной воды и тепловой энергии (энергоресурсов), управления системами отопления и горячего водоснабжения отдельной квартиры.
А.4 Котельная: Комплекс зданий и сооружений, здание или помещения с котлом (теплогенератором) и вспомогательным технологическим оборудованием, предназначенным для выработки теплоты в целях теплоснабжения.
А.5 Котельная автономная (индивидуальная): Котельная, предназначенная для теплоснабжения одного здания или сооружения.
А.6 Котельная центральная: Котельная, предназначенная для нескольких зданий и сооружений, связанных с котельной наружными тепловыми сетями.
А.7 Отопление: Поддержание в закрытых помещениях нормируемой температуры воздуха и радиационной температуры.
А.8 Прибор отопительный: Устройство для обогрева помещения путем передачи теплоты от теплоносителя, поступающего от источника теплоты в окружающую среду.
А.9 Прибор учета: Техническое средство, предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящее и/или хранящее единицу физической величины, размер которой принимается неизменным (в пределах установленной погрешности) в течение определенного интервала времени и разрешенное к использованию для коммерческого учета.
А.10 Регулирование качественное: Регулирование отпуска тепловой энергии путем изменения температуры теплоносителя.
А.11 Регулирование количественное: Регулирование отпуска тепловой энергии путем изменения расхода теплоносителя.
А.12 Тепловой пункт: Комплекс оборудования, устройств, установок, приборов, расположенных в здании или помещении, предназначенный для преобразования, распределения и регулирования тепла, управления гидравлическими и тепловыми режимами, контроля за параметрами теплоносителя, учета расхода тепла и теплоносителя.
А.13 Центральный тепловой пункт; ЦТП: Пункт подключения систем тепловодоснабжения микрорайона (группы зданий) к распределительным сетям городской тепловой сети и водопровода, управления системами отопления, теплоснабжения вентиляционных установок, водоснабжения и учета количества отпущенной тепловой энергии, теплоносителя и воды.
Приложение Б
(обязательное)
Основные характеристики стандартных КТП с зависимой схемой подключения контура отопления, закрытой схемой ГВС, базовой комплектации
Для всех рассматриваемых в настоящих рекомендациях КТП принимаются следующие максимальные рабочие параметры:
- ступень давления по отоплению PN10, максимальная рабочая температура 110 °С;
- ступень давления по питьевому водоснабжению PN10, максимальная рабочая температура 110 °С.
Б.1 КТП с функцией приоритета ГВС (см. 5.1-5.2.7)
Расчетный расход теплоносителя в режиме отопления определяется из уравнения теплового баланса по заданным тепловым потерям помещений.
Все подключения: Ду 12 (арматура 3/4" BP) Для КТП с приоритетным режимом ГВС максимальная отопительная нагрузка и соответствующие гидравлические характеристики приведены в таблице Б1.
Таблица Б.1 - Максимальные расчетные параметры КТП с функцией приоритета ГВС в режиме отопления
| Максимальная нагрузка отопления, кВт, Т = 25К | Расход теплоносителя (режим отопления) | Потери напора, теплоноситель (режим отопления), бар | Условный проход Ду, мм/скорость теплоносителя, м/с |
| 15 | 500* (согласно уравнению теплового баланса) | 0,25 (согласно диаграмме рисунка Б.4) | 12/1,3 |
| * Расчетный расход теплоносителя на отопление помещений также определяется допустимым уровнем скорости теплоносителя в КТП и контуре отопления квартиры, а также оптимальным уровнем потерь напора в КТП в режиме отопления. Расход теплоносителя через водонагреватель КТП не должен превышать 1000 л/ч во избежание больших потерь напора и возникновения шума. | |||
Для определения параметров КТП с условным приоритетом контура приготовления горячей воды в режимах ГВС и ХВС используются диаграммы рисунков Б.1-Б.6.

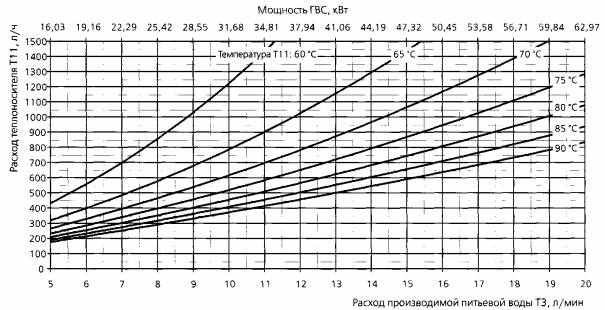

Рисунок Б.1 - Диаграмма «Расход теплоносителя Т11 - расход питьевой воды Т3 - мощность ГВС» в режиме ГВС КТП при различном уровне температуры подающей линии СТС. Нагрев питьевой воды на 45 °С (от 10 до 55 °С)

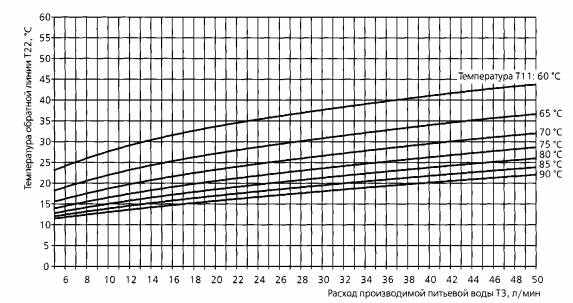

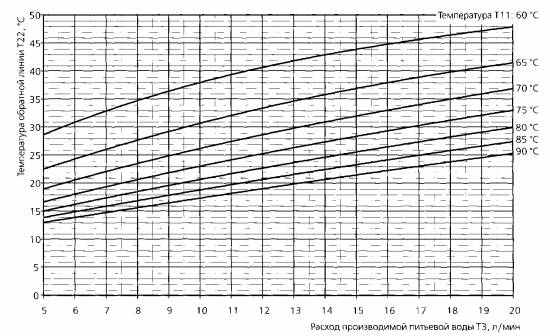

Рисунок Б.2 - Диаграмма «Температура обратной линии Т22 - расход питьевой воды Т3» в режиме ГВС КТП. Нагрев питьевой воды на 45 °С (от 10 до 55 °С)

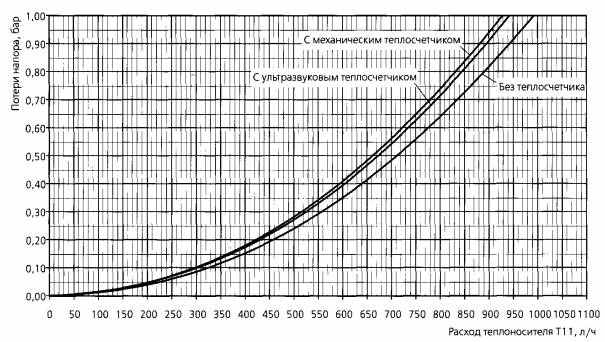

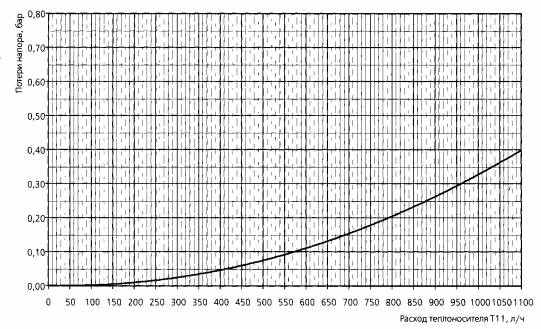

Рисунок Б.3 - Диаграмма «Потери напора - расход теплоносителя Т11» КТП в режиме ГВС. РМ-регулятор полностью открыт (максимальный расчетный водоразбор)

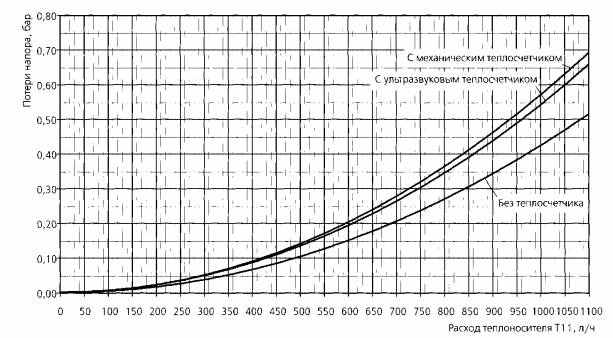

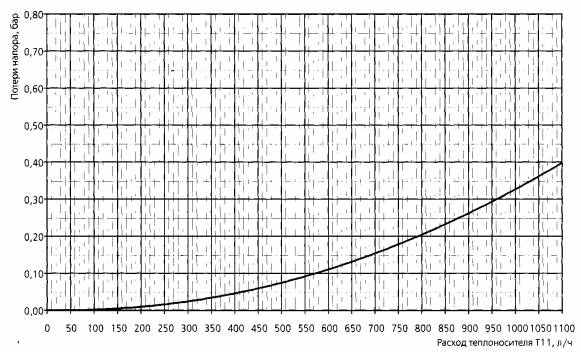

Рисунок Б.4 - Диаграмма «Потери напора - расход теплоносителя Т11» КТП в режиме отопления. Зональный вентиль полностью открыт

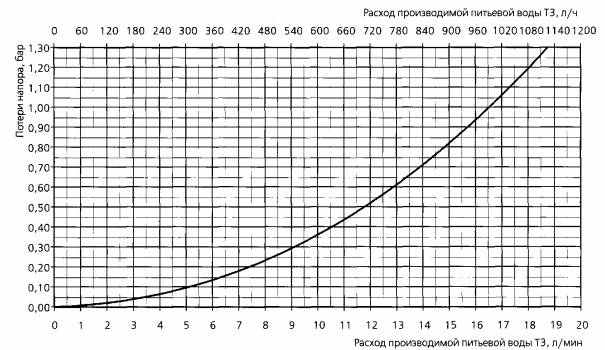

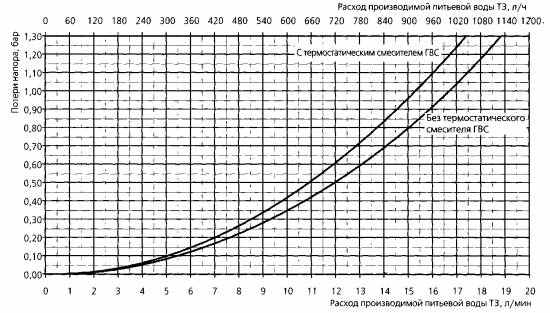

Рисунок Б.5 - Диаграмма «Потери напора - расход горячей питьевой воды Т3» КТП в режиме ГВС. РМ-регулятор полностью открыт (вторичный контур)

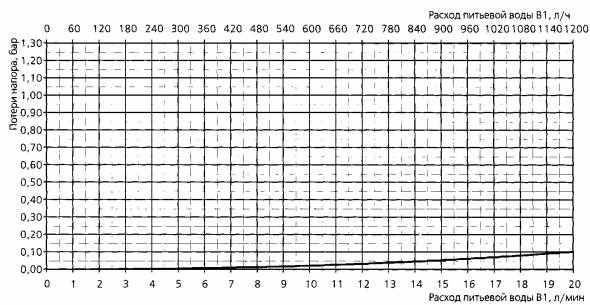

Рисунок Б.6 - Диаграмма «Потери напора - расход питьевой холодной воды В1 в КТП»
Б.2 КТП с условной гидравлической связью режима работы водонагревателя горячего водоснабжения и системы отопления (см. 5.3)
Расчетный расход теплоносителя в режиме отопления определяется из уравнения теплового баланса по заданным тепловым потерям помещений.
Подключения ХВС/ГВС: Ду 12 (арматура 3/4" BP). Подключения СТС: Ду 20 (арматура 1" BP).
Для КТП с условным приоритетом контура ГВС максимальная отопительная нагрузка и соответствующие ей гидравлические характеристики приведены в таблице Б.2.
Таблица Б.2 - Максимальные расчетные параметры КТП с условной гидравлической связью режима работы водонагревателя горячего водоснабжения и системы отопления
| Максимальная нагрузка отопления, кВт, Т = 25К | Расход теплоносителя (режим отопления) | Потери напора, теплоноситель (режим отопления), бар | Условный проход Ду, мм/скорость теплоносителя, м/с |
| 25 | 860* (согласно уравнению теплового баланса) | 0,11 (согласно диаграмме рисунка Б.8) | 20/0,8 |
| *Расчетный расход теплоносителя на отопление помещений определяется допустимым уровнем скорости теплоносителя в КТП и контуре отопления квартиры, а также оптимальным уровнем потерь напора в КТП в режиме отопления. Примечание - Расход теплоносителя через водонагреватель КТП не должен превышать 1000 л/ч во избежание больших потерь напора и возникновения шума. | |||
Для определения параметров КТП с условным приоритетом контура приготовления горячей воды в режимах ГВС и ХВС используются диаграммы рисунков Б.1, Б.2, Б.5-Б.8.
Б.3 КТП обеспечения локального ГВС (см. 5.4)
Для определения рабочих параметров см. диаграммы на рисунках Б.1, Б.2, Б.9, Б.10.
Расход теплоносителя через водонагреватель КТП не должен превышать 1000 л/ч во избежание больших потерь напора и возникновения шума.
Подключения Ду 12 (арматура 3/4" BP).
Б.4 Станция приготовления горячей воды (см. 5.5)
Для определения рабочих параметров см. диаграммы на рисунках Б.11 -Б.15.
Подключения Ду 20 (арматура 1" BP).
Рисунок Б.7 - Диаграмма «Потери напора - расход теплоносителя» КТП с условной гидравлической связью режима работы водонагревателя горячего водоснабжения и системы отопления в режиме ГВС. РМ-регулятор полностью открыт (максимальный расчетный водоразбор)

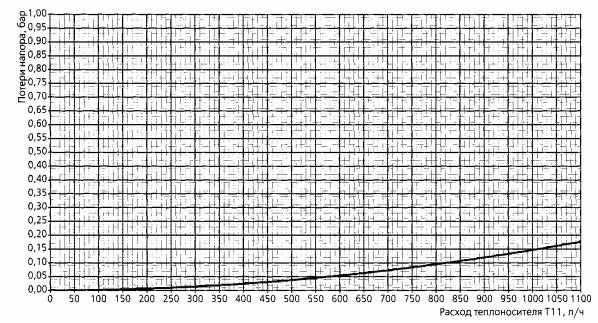

Рисунок Б.8 - Диаграмма КТП с условной гидравлической связью режима работы водонагревателя горячего водоснабжения и системы отопления «Потери напора - расход теплоносителя Т11» в режиме отопления. Зональный вентиль полностью открыт
Рисунок Б.9 - Диаграмма КТП обеспечения локального ГВС «Потери напора - расход теплоносителя». РМ-регулятор полностью открыт (максимальный водоразбор)
Рисунок Б.10 - Диаграмма КТП обеспечения локального ГВС «Потери напора - расход горячей питьевой воды Т3». РМ-регулятор полностью открыт (вторичный контур)

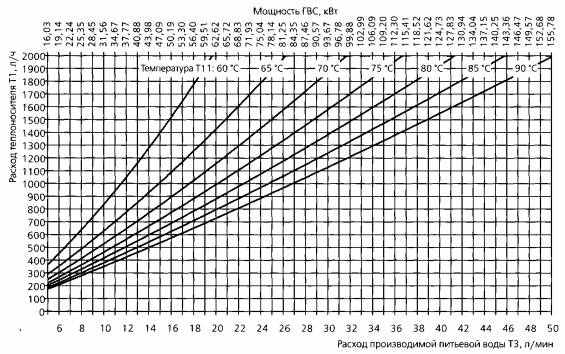

Рисунок Б.11 - Диаграмма «Станция ГВС. Расход теплоносителя Т11 - расход горячей воды Т3 - мощность ГВС» при различном уровне температуры подающей линии СТС. Нагрев питьевой воды на 45 °С (от 10 до 55 °С)
Рисунок Б.12 - Диаграмма «Станция ГВС. Температура обратной линии Т22 - расход питьевой воды Т3». Нагрев питьевой воды на 45 °С (от 10 до 55 °С)

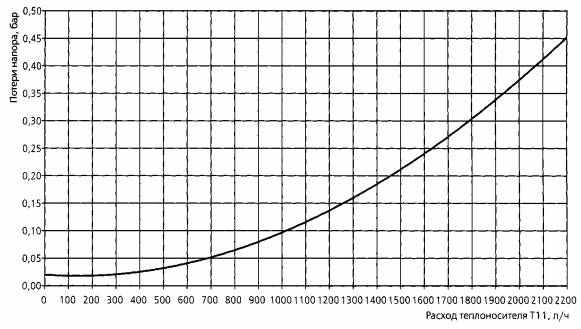

Рисунок Б.13 - Диаграмма «Станция ГВС. Потери напора - расход теплоносителя Т11»

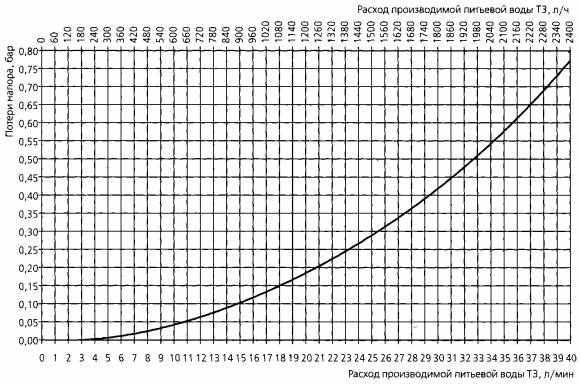

Рисунок Б.14 - Диаграмма «Станция ГВС. Потери напора - расход нагреваемой воды Т3»

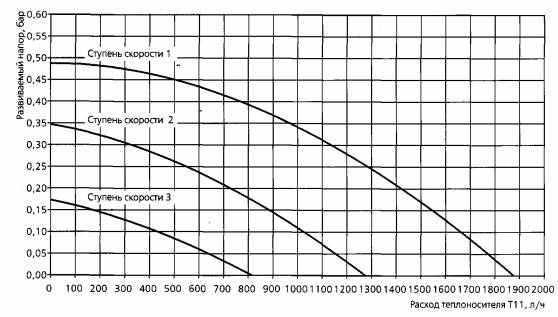

Рисунок Б.15 - Диаграмма «Насос первичного контура станции ГВС»
Приложение В
(справочное)
Параметры хозяйственно-питьевой и технической воды
Таблица В.1 - Параметры хозяйственно-питьевой воды, нормируемые в России и за рубежом
| Показатель | Единицы измерения | СанПиН 2.1.4.1074-01 «Питьевая вода» | Руководство ВОЗ | Директива ЕС 98/83/ЕС |
| Органолептические показатели | ||||
| Запах | баллы | 2 | Отс. | Приемлем. |
| Привкус | баллы | 2 | Отс. | Приемлем. |
| Цветность | градусы | 20 | 15 | Приемлем. |
| Мутность | ЕМФ | 2.6 | - | Приемлем. |
| Обобщенные показатели | ||||
| Водородный показатель | единицы рН | 6,0-9,0 | 6,5-8,5 | 6,5-9,5 |
| Общая минерализация | мг/л | 1000 | - | - |
| Жесткость общая | мгэкв/л | 7.0 | 10 | - |
| Окисляемость перманганатная | мгО2/л | 5,0 | - | 5,0 |
| Сероводород | мг/л | 0,003 | - | - |
| Нефтепродукты | мг/л | 0,1 | - | - |
| Неорганические вещества | ||||
| Аммоний по азоту | мг/л | 2,0 | - | 0,2 |
| Алюминий | мг/л | 0,5 | 0,2 | 0,5 |
| Железо | мг/л | 0,3 | - | 0,2 |
| Магний | мг/л | 20-85 | - | - |
| Кальций | мг/л | 30-140 | - | 50 |
| Марганец | мг/л | 0,1 | 0,1 | 0,05 |
| Медь | мг/л | 1,0 | - | 2,0 |
| Нитраты | мг/л | 45 | 45 | 50 |
| Нитриты | мг/л | 3,0 | 3,0 | 0,5 |
| Свинец | мг/л | 0,03 | 0,05 | 0,01 |
| Сульфаты | мг/л | 500 | 400 | 250 |
| Фториды | мг/л | 1,5 | 1,5 | 1,5 |
| Хлориды | мг/л | 350 | 250 | 250 |
| Хлор | мг/л | В пределах 0,3-0,5 | 0,2-0,5 | - |
| Микробиологические показатели | ||||
| Общие колиформные бактерии | Число бактерий в 100 мл | Отс. | - | 0 |
| Общее микробное число | Число образующих колонии бактерий в 1 мл | 50 | - | - |
Таблица В.2 - Показатели качества технической воды для систем теплоснабжения
| Показатель | Открытая система теплоснабжения | Закрытая система теплоснабжения | ||||
| t = 115 °С | t = 150 °С | t = 200 °С | t = 115 °С | t = 150 °С | t =200 °С | |
| рН | 7.0-8.5 | 7.0-11.0 | ||||
| Железо общее, мг/л | 0,3 | 0,3 (0,25) | 0,25 (0,2) | 0,6 (0,5) | 0,5 (0,4) | 0,375 (0,3) |
| Жесткость карбонатная, мгэкв/л, рН<8,5 | 0,8 (0,7) | 0,75 (0,6) | 0,375 (0,3) | 0,8 (0,7) | 0,75 (0,6) | 0,375 (0,3) |
| Жесткость карбонатная, мгэкв/л, рН>8,5 | Не допускается | По расчету ОСТ 108.030.47-81 | ||||
| Нефтепродукты, мг/л | 1 | 1 | ||||
| Растворенный кислород, мкг/кг | 50 | 30 | 20 | 50 | 30 | 20 |
| Примечание - Данные приведены согласно РД 24.031.120-91 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов». | ||||||
Таблица В.3 - Показатели качества воды источников водоснабжения
| Показатель | Показатели качества воды источника по классам | ||
| 1 | 2 | 3 | |
| Подземные источники | |||
| Мутность, мг/л, не более | 1,5 | 1,5 | 10,0 |
| Цветность, град., не более | 20 | 20 | 50 |
| Водородный показатель (рН) | 6-9 | 6-9 | 6-9 |
| Железо (Fe), мг/л, не более | 0,3 | 10 | 20 |
| Марганец (Мn), мг/л, не более | 0,1 | 1 | 2 |
| Сероводород (H2S), мг/л, не более | Отс. | 3 | 10 |
| Фтор (F) мг/л, не более | 1,5-0,7* | 1,5-0,7* | 5 |
| Окисляемость перманганатная, мгО/л, не более | 2 | 5 | 15 |
| Число бактерий группы кишечных палочек (БГКП) в 1 л, не более | 3 | 100 | 100 |
| Поверхностные источники | |||
| Мутность, мг/л, не более | 20 | 1500 | 10000 |
| Цветность, град., не более | 35 | 120 | 200 |
| Запах при 20 и 60 °С, баллы, не более | 2 | 3 | 4 |
| Водородный показатель (рН) | 6,5-8,5 | 6,5-8,5 | 6,5-8,5 |
| Железо (Fe), мг/л, не более | 1 | 3 | 5 |
| Марганец (Мn), мг/л, не более | 0,1 | 1,0 | 2,0 |
| Фитопланктон, мг/л, не более | 1 | 5 | 50 |
| Фитопланктон, кл/см3, не более | 1000 | 100000 | 100000 |
| Окисляемость перманганатная, мгО/л, не более | 7 | 15 | 20 |
| БПК полное, мгО2/л, не более | 3 | 5 | 7 |
| Число лактозоположительных кишечных палочек в 1 л воды (ЛКП), не более | 1000 | 10000 | 50000 |
| * В зависимости от климатического района. | |||
Примечание - Количество одноклеточных организмов оценивается в кл/см3, пленчатых и нитчатых - в мг/л.
