1 2
План
І. Загальна частина
1.1 Розвиток електроенергетики в Україні
ІІ. Спеціальна частина
2.1 Види електропроводок і способи прокладки
2.1.1 Проводи і кабелі, що застосовують при монтажі електропроводок
2.1.2 Вибір марки чи проводу кабелю для електропроводки.
2.1.3 Залежність виду і способу електропроводки від характеру приміщень
2.2 Монтаж, експлуатація, ремонт тросових електропроводок
2.2.1 Організація електромонтажних робіт
2.2.2 Інструменти, пристосування і механізми
а) Розмічальні інструменти і пристосування.
б) Інструменти і пристосування для прокладки проводів.
2.2.3 З'єднання й оконцевання жив проводів і кабелів
2.2.4 Монтажні роботи
2.2.5 Планово-попереджувальний ремонт електропроводок
2.3 Розрахунок перерізу проводів
ІІІ. Охорона праці
Виды электропроводок и способы прокладки
Электропроводка — совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями.
Виды электропроводок
1. Открытая электропроводка — проложенная по поверхности стен, потолков и другим строительным элементам зданий и сооружений.
При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п. Открытая электропроводка может быть стационарной, передвижной и переносной.
2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений ( в стенах, полах, фундаментах, перекрытиях, а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.).
При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительной конструкции при их изготовлении.
3. Наружная электропроводка — проложенная по наружным стенам зданий и сооружений, под навесом и т. п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т.п.
Наружная электропроводка может быть открытой и скрытой.
Провода и кабели, которые применяют при монтаже электропроводок
Провод — одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.
Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня.
Характеристики проводов и кабелей представлены в таблице 13.
Таблица 13. Провода и кабели, применяемые в электропроводках
| Марка | Сечение жил, мм2 | Число жил | Характеристика |
| 1 | 2 | 3 | 4 |
| Провода | |||
| АПВ | 2,5-120 | 1 | Провод с алюминиевой жилой и поливинилхлоридной изоляцией |
| АППВ | 2,5-6 | 2;3 | Провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием |
| АППР | 2,5-10 2,5 | 2; 4 3 | Провод с алюминиевой жилой, не распространяющей горение резиновой изоляцией и разделительным основанием |
| АПР | 2,5-120 | 1 | Провод с алюминиевой жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом |
| АПРН | 2,5-120 | 1 | Провод с алюминиевой жилой и резиновой изоляцией, в негорючей резиновой оболочке |
| АМПВ | 1-10 | 1 | Провод с алюминиевой жилой и поливинилхлоридной изоляцией |
| АМППВ | 1,5-6 | 2;3 | То же, но плоский с разделительным основанием |
| ПВ-1 | 0,5-95 | 1 | Провод с медной жилой и поливинилхлоридной изоляцией |
| ПВ-2 | 2,5-95 | 1 | То же, но гибкий |
| ППВ | 0,75-4 | 2,3 | Провод с медными жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием |
| 1 | 2 | 3 | 4 |
| ПР | 0,75-120 | 1 | Провод с медной жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом |
| ПРГ | 0,75-120 | 1 | Провод гибкий, с медной жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом |
| ПРГИ | 0,75-120 | 1 | Провод с медной гибкой жилой и резиновой изоляцией, обладающей защитными свойствами |
| ПРИ | 0,75-120 | 1 | Провод с медной жилой и резиновой изоляцией, обладающей защитными свойствами |
| | Кабели | ||
| АВВГ | 2,5-50 | 1; 2; 3; 4 | Кабель силовой, с алюминиевыми жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке |
| АВРГ | 4-300 2,5-300 | 1 2;3;4 | Кабель с алюминиевыми жилами, резиновой изоляцией, в поливинилхлоридной оболочке (без покровов) |
| АНРГ | 4-300 2,5-300 | 1 2; 3,4 | Кабель с алюминиевыми жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей оболочке (без покровов) |
| АПВГ | 2,5-50 | 1;2;3; 4 | Кабель силовой, с алюминиевыми жилами, полиэтиленовой изоляцией, в поливинилхлоридной оболочке |
| ВВГ | 1,5-50 2,5-50 | 1;2;3 4 | Кабель силовой, с медными жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке |
| ВРГ | 1-240 | 1;2;3; 4 | Кабель с медными жилами, резиновой изоляцией, в поливинилхлоридной оболочке |
| НРГ | 1-240 | 1;2;3; 4 | Кабель с медными жилами, резиновой изоляцией, в резиновой маслостойкой и негорючей оболочке |
| пвг | 1,5-50 | 1;2;3; 4 | Кабель силовой, с медными жилами, полиэтиленовой изоляцией, в поливинилхлоридной оболочке |
Голые (неизолированные) провода изготовляют из меди, алюминия и стали без изолирующих покровов. Их применяют главным образом в воздушных сетях, где они подвешиваются к специальным опорам с помощью арматуры и изоляторов, но иногда и во внутренних сетях.
Медь обладает наименьшим удельным электрическим сопротивлением 18 ом-мм2/км при 20° С. Временное сопротивление на разрыв медной проволоки, подвергавшейся горячей прокатке, а затем холодному волочению, составляет 38—40 кГ/мм2.
Медь по сравнению с алюминием является более дорогим и дефицитным металлом, поэтому в настоящее время в СССР новые воздушные линии с медными проводами не сооружают.
Алюминий обладает в 1,6 раза большим удельным электрическим сопротивлением 29,5 ом-мм2/км при 20° С. Временное сопротивление на разрыв твердотянутой алюминиевой проволоки составляет всего 15—16 кГ/мм2, поэтому алюминиевые провода обычно применяют только в сетях напряжением до 35 кв.
Сталь обладает значительно более высоким удельным электрическим сопротивлением, которое зависит от ее сорта, способа изготовления провода и от величины тока, проходящего по нему. Временное сопротивление на разрыв стальных проводов достигает 70—120 кГ/мм2 и более.
Для предотвращения окисления стальные провода оцинковываются.
Стальные провода применяют редко при сравнительно малых нагрузках, характерных для сельских сетей. В отдельных случаях вследствие высокой механической прочности стальные провода применяют при выполнении переходов воздушных линий через широкие реки и другие препятствия.
По конструктивному выполнению различают одно-проволочные и многопроволочные провода. Последние часто бывают комбинированными — из алюминия и стали. На линиях иногда применяют расщепление проводов: подвешивают одновременно по несколько проводов на фазу.
Одно-проволочный провод состоит из одной круглой проволоки (рис. 2-1,а). Многопроволочный провод свивается из отдельных круглых проволок диаметром 2—3 мм (рис. 2-1,6). При увеличении сечения провода число проволок возрастает. Например, алюминиевый провод сечением 35 мм2 состоит из 7 проволок, а алюминиевый провод сечением 185 мм2 — из 19 проволок. 32

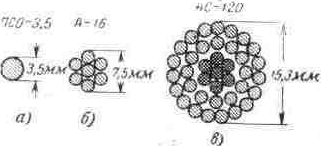

Рис. 2-І. Конструкции проводов воздушных линий.
а — одно-проволочный; б — многопроволочный из одного металла; в — многопроволочный из двух металлов — сталеалюминевый.
Одно-проволочные проводи дёшевле Многопроволочных, однако они менее гибки и имеют меньшую механическую прочность. Поэтому одно-проволочные стальные провода изготовляют диаметром не более 5 мм. Алюминиевые одно-проволочные провода вообще не изготовляют из-за их низкой прочности.
В сталеалюминевых проводах (рис. 2-1,в) внутренние проволочки (сердечник провода) выполняют из стали, а верхние — из алюминия. Стальной сердечник предназначен для увеличения механической прочности провода; алюминий является токопроводящей частью. Хотя сечение стальной части в среднем в 5 раз меньше сечения алюминиевой части, стальная часть воспринимает около 40% всей механической нагрузки. Сталеалюминевые провода широко применяют в сетях напряжением 35 кв и выше.
В марке провода буквой отмечается его материал: медные М, алюминиевые А, сталеалюминевые АС, стальные одно-проволочные ПСО, стальные многопроволочные провода ПС и ПМС (провод медный стальной). Провода ПС имеют присадку меди до 0,2%, а провода ПМС — до 0,4%. Провода ПМС имеют большую коррозионную устойчивость, и поэтому срок их службы примерно в полтора раза превышает срок службы проводов ПС.
Сталеалюминевые провода с усиленным стальным сердечником имеют марку АСУ, с облегченным стальным сердечником АСО. В марке провода указывается и его номинальное сечение. Например, А-50 означает алюминиевый провод сечением 50 мм2. Для стальных одно-проволочных проводов в марке указывают диаметр провода. Так ПСО-5 означает одно-проволочный стальной провод диаметром 5 мм. Стальные многопроволочные грозозащитные тросы имеют марки С-35, С-50, С-70.
Расщепление проводов применяется на линиях сверхвысоких напряжений. Этим достигается ослабление электрического поля около проводов и снижение ионизации воздуха (явления «короны»).
Провода воздушных линий соединяют при помощи специальных зажимов путем обжатия или опрессования. Концы проводов соединяют термитной сваркой. Посредством термитной сварки создают цельнометаллическое соединение, не изменяющее с течением времени своих электрических характеристик и имеющее хорошие механические характеристики.

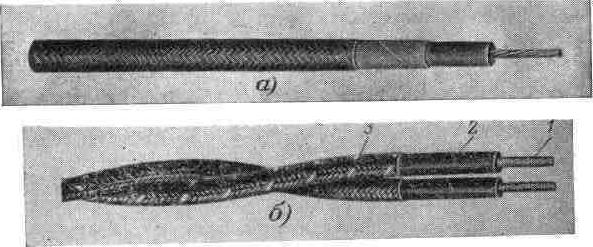

Рис. 2-2. Конструкции проводов и шнуров.
а - ПРГ; б — ШР; 1 — жила; 2 — резиновая оболочка; 3 — оплетка из волокнистых материалов.
Изолированные провода имеют внешние изолирующие, а иногда и защитные покровы. Они используются в основном для внутренних сетей. Токоведущие жилы проводов выполняют из круглой медной или алюминиевой проволоки. Изготовляют одно-, двух-, трех-, четырехжильные и многожильные провода.
Изолирующую оболочку выполняют из резины или полихлорвинилового пластиката. Защитные покровы проводов с резиновой изоляцией выполняют в виде оплетки из волокнистых материалов, пропитанной противогнилостным составом. Провода с полихлорвиниловой изоляцией обычно изготовляют без защитных покровов. Применяют также металлические защитные оболочки для защиты от механических повреждений.
Два свитых вместе гибких изолированных провода называют шнуром. По напряжению провода изготовляют на 220, 380, 500, 2000 и 3000 в переменного тока, а шпуры — на 220 в.
Кабелем называют многопроволочный провод или несколько скрученных вместе взаимно изолированных проводов (жил) при выполнении в общей герметической оболочке. Поверх оболочки могут быть наложены защитные покровы. Силовые кабели предназначены для прокладки в земле, под водой, на открытом воздухе и внутри помещений.
Выбор марки провода или кабеля для электропроводки.
Способы выполнения электропроводок в различных условиях определяются ПУЭ, а рекомендуемые при этом марки проводов и кабелей — Руководством по выбору и применению проводов для силовых и осветительных сетей, а также Едиными техническими указаниями по выбору и применению электрических кабелей.
Рекомендуемые марки проводов и кабелей для различных помещений в зависимости от вида электропроводок и способа их прокладки приведены в таблице 14.

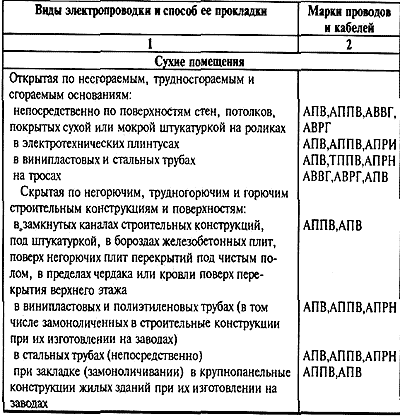

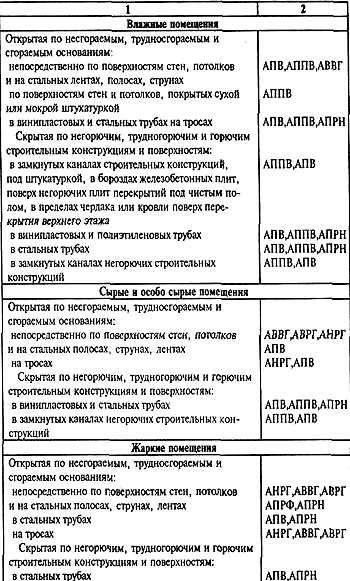

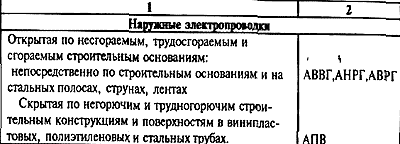

Таблица 14. Марки проводов и кабелей в зависимости от вида и способа прокладки электропроводок
Зависимость вида и способа электропроводки от характера помещений
В сухих отапливаемых помещениях (жилых комнатах, отапливаемых складах, подсобных помещениях, где относительная влажность не превышает 60%) разрешаются все виды проводок. В сухих не отапливаемых и влажных помещениях (к последним относятся помещения, где пары или конденсирующаяся влага выделяются лишь временно в небольших количествах и где относительная влажность больше 60%, но не превышает 75%: кухни в жилых помещениях, лестничные клетки, не отапливаемые склады и т. п.) запрещены, скрытые проводки в изоляционных трубках. В пыльных помещениях (выделяемая по технологическим условиям пыль может оседать на проводах, проникать внутрь машин и аппаратов) разрешена открытая проводка изолированными проводами в изоляционных трубках с тонкой металлической оболочкой, открытая и скрытая проводки изолированными проводами в стальных трубах, кабелем.
К сырым относятся помещения, где относительная влажность длительно превышает 75%: овощехранилища, туалеты. К особо сырым относятся помещения с относительной влажностью воздуха до 100%, когда потолок, стены, полы и предметы, находящиеся в помещении, покрыты влагой. Особо сырыми являются теплицы, парники, наружные установки под навесом, в сараях, в не отапливаемых временных помещениях. Здесь возможна открытая или скрытая проводка изолированными защищенными или незащищенными проводами в трубах, кабелем.
Есть много помещений особо сырых с химически активной средой: помещения, где содержатся животные. В таких помещениях выполняют открытые или скрытые проводки изолированными защищенными или незащищенными проводами в трубах или кабелем.
В пожароопасных помещениях выполняют открытые проводки изолированными проводами на изоляторах или в трубах, скрытые - изолированными проводками в стальных трубах, кабелем.
К взрывоопасным относятся хранилища нефтепродуктов. Здесь все проводки (открытые и скрытые) монтируют изолированными проводами в стальных трубах; разрешена открытая прокладка небронированных кабелей с резиновой изоляцией в свинцовой или поливинилхлоридной оболочке для осветительных сетей при напряжении не более 250 В по отношению к земле при отсутствии механических и химических воздействий.
Монтаж тросовых электропроводок

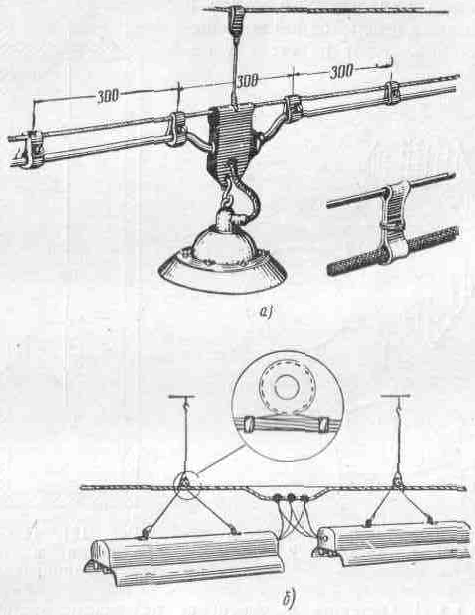

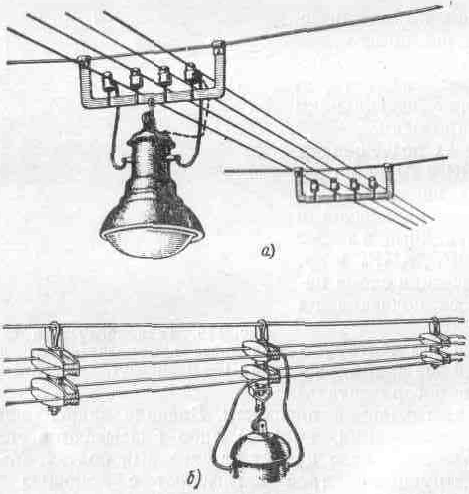

Широкое распространение в настоящее время получили тросовые электропроводки, в которых пучок (заготовленную плеть) проводов крепят к натянутому в цехе металлическому тросу. Несущие тросы проводки заземляют проводниками сечением 2,5 мм2, присоединяя их к нулевому проводу или шине, соединённой с контуром заземления. Ответвления и соединения тросовых проводок производят в ответвительных коробках до их подвески. Струнные проводки выполняют на несущей струне из окрашенной горячекатаной стальной проволоки диметром 4-6 мм. Провода и кабели обычно прикрепляют пластмассовыми бандажами непосредственно к проволоке. Промежуточные крепления выполняют скользящими через 10-15 м. Электрические сети могут быть выполнены шинопроводами. Шинопроводы могут быть открытыми и защищёнными от действий окружающей среды. Открытые шинопроводы представляют собой неизолированные шины, прокладываемые на изоляторах по опорным конструкциям на высоте не менее 3,5 метра от пола и 2,5 метра от настилов кранов. Защищённые магистральные шинопроводы ШМА68-Н, ШМА73, ШМА79 и распределительные шинопроводы ШРА73, ШРМ75 по сравнению с открытыми обладают следующими преимуществами: они имеют высокую заводскую готовность, небольшие габариты, ремонтнопригодны, обеспечивают повышенную надёжность при эксплуатации. Распределительные шинопроводы прокладывают по возможности без поворотов, на одном уровне, максимально приближая их к электроприёмникам. В то же время шинопроводы располагают в производственных помещениях так, чтобы они не создавали препятствий для перемещения людей и транспорта. Исходя из этих соображений, принята высота стойки 2,5 м. В настоящее время стали применять стойки высотой 0,5 - 1,0 м, если шинопроводы на них не препятствуют движению. Спуски от шинопровода выполняют в ответвительных коробках, которые присоединяют к шинам через штепсельные окна. Спуски защищают стальными трубами, металлорукавами или другими конструкциями.
Организация электромонтажных работ
При производстве электромонтажных работ различают две стадии их выполнения — подготовительную и основную
На подготовительной стадии производят:
- разметочные работы, в процессе которых размечают места установки оборудования, места прокладки линий электропроводок и проходов их сквозь стены и междуэтажные перекрытия;
- заготовочные работы — устройство гнезд, сквозных отверстий, борозд и ниш, установку крепежных деталей, изолирующих опор и крепежных закладных частей, прокладку труб и трубок для проводок;
- предварительную комплектацию электрооборудования, изготов-.ление и сборку отдельных его узлов и блоков, выполнение крепежных деталей и обработку стальных труб; зарядку арматуры и тому подобные работы, которые выполняют вне зоны монтажа в условиях .мастерских.
На основной стадии производят собственно монтажные работы:
- установку электрооборудования, прокладку проводов и кабелей, необходимые соединения и ответвления;
- установку осветительной арматуры и различных аппаратов, присоединение их к линии.
Инструменты, приспособления и механизмы
Для выполнения электромонтажных работ применяют целый ряд инструментов, механизмов и приспособлений общего назначения и специальных.
Инструменты, как правило, находятся в индивидуальном пользовании электромонтеров. Механизмы и приспособления выдают монтерам по мере надобности.
По характеру и видам работ инструменты, механизмы и приспособления обычно подразделяют на отдельные специализированные наборы, в том числе для проводок общего назначения, вторичной коммутации и кабельных, для дыропробивных работ, соединения жил проводов и кабелей сваркой и опрессовкой и т.п.
Разметочные инструменты и приспособления.
Рулетка измерительная представляет собой плотную клеенчатую или стальную ленту, заключенную в металлический, пластмассовый или кожаный корпус. Для монтажа применяются 5- и 10-метровые рулетки, которые служат главным образом для определения и разметки трасс проводок по длине.
Рулетка разметочная состоит из пластмассового корпуса, в котором заключено 5—10 м двух- или трехмиллиметрового капронового шнурка. У выхода шнурка из корпуса находится уплотнение в виде марлевого мешочка, наполненного красителем (синькой, мелом или охрой). Шнурок, проходя через уплотнение, покрывается красителем и может служить для нанесения линий электропроводок на размечаемой поверхности.
Шест разметочный представляет собой деревянный шест длиной 2,5—3 м с металлическим острием, шнурком и отвесом. Разметочный шест применяется для нанесения горизонтальных и вертикальных линий разметки электропроводок на стенах и потолках.
Циркуль разметочный служит для разметки пролетов проводок между опорами непосредственно с пола.
Места установки различной аппаратуры, особенно если ее размеры одинаковы, размечают при помощи разметочных шаблонов.
При разметочных работах применяют также масштабные линейки, складные деревянные или металлические метры.
Инструменты и приспособления для заготовочных работ. Для устройства гнезд и сквозных отверстий в строительных основаниях применяют электросверлилки различных конструктивных исполнений. Сверление производят сверлами и коронками. Их режущие части выполняются из твердых сплавов.

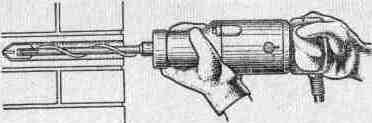

Электросверлилка со сверлом, наконечник которого сделан из твердого сплава, показана на рис. 84.
Рис. 84. Электросверлилка со сверлом, наконечник которого выполнен из твердого сплава
Для выполнения отверстий в бетоне применяют электробурильные молотки типа МЭ-2 ударно-поворотного действия
В настоящее время для работ по установке крепежных деталей широко применяют пистолет СМ.П, при помощи которого крепежная деталь встреливается в кирпич, бетон и сталь за счет усилий, развиваемых пороховым зарядом. Общий вид пистолета показан на рис. 87.

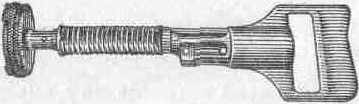

Рис. 87. Пистолет СМП-3
При выполнении пристрелочных работ дюбель может встретиться со стальной арматурой, что грозит опасным рикошетом. Во избежание этого следует проверять, не проходит ли проволока арматуры в месте пристрелки. Это осуществляют с помощью искателя арматуры ИА-25.
Искатель имеет внутри постоянный магнит. При установке искателя над арматурой поле магнита искажается, что оказывает воздействие на сигнальный флажок искателя; флажок поворачивается и становится видным в смотровое окно.
Дюбели диаметром до 4 мм можно забивать вручную, пользуясь оправкой ОД-6.
Промышленностью освоен выпуск пиротехнической оправки для забивки дюбелей в железобетонные и кирпичные основания.
Выборку борозд в каменных основаниях осуществляют с помощью механизма МВБ. В тех же целях, при наличии на объекте установки для выработки сжатого воздуха, используют пневматические молотки.
Для отрезания концов стальных труб диаметром до 2", заложенных в полы и фундаменты, служит электрифицированный механизм ИТФ-2 с абразивным режущим диском.
Инструменты и приспособления для прокладки проводов.
Вертушка, показанная на рис. 92, используется для раскатки проводов.
Рис. 92. Вертушка для раскатки проводов

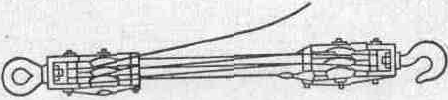

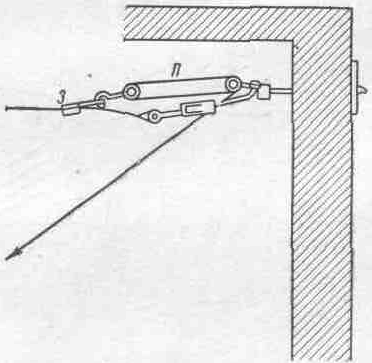

Полиспаст (рис. 93) служит для натягивания проводов. При этом провода крепят к полиспасту с помощью монтажных зажимов (рис. 94).
Рис. 93. Полиспаст для натягивания проводов

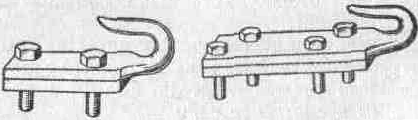

Рис. 94. Монтажные зажимы

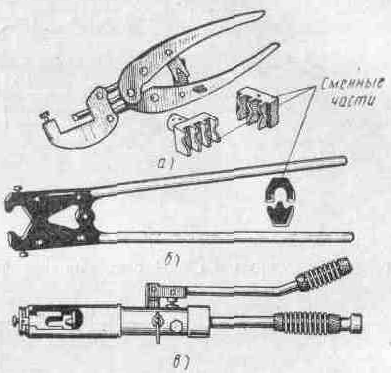

Опрессовочные клещи с набором матриц и пуансонов применяют для соединения и оконцевания проводов. При соединении и оконцевании проводов сечением до 10 мм2 используют клещи ПК-2 (рис. 95, а), сечением от 16 до 50 мм2 — клещи ПК-1 (рис. 95, б), а сечением выше 50 мм* — гидравлический пресс (рис. 95, в).
Рис. 95. Инструменты для соединения и окон-цевания проводов опрессовкой:
а — клещи ПК-2, б — клещи ПК-1, в — гидравлический
пресс
В настоящее время для соединения и оконцевания опрессовкой проводов крупных сечений выпускается ручной механический пресс РМП-7. Для тех же целей предназначен и гидропресс ПГЭП1 с электроприводом.
При соединении и оконцевании многопроволочных жил проводов возникает необходимость обжатия жил для ввода их в соединительные гильзы и наконечники. В этих целях целесообразно применять специальные клещи.
Соединению и оконцеванию проводов, как правило, предшествует снятие с них изоляции. Данную операцию удобно выполнять на приспособлении ПЭП-6. Оно предназначено для снятия изоляции с проводов сечением до 6 мм2. При обработке проводов больших сечений используется универсальный станок УСОП-3. На нем можно снимать изоляцию с проводов сечением до 240 мм2.
Клещи для изгибания трубчатых проводов (рис. 101) Нож кле щей надсекает металлическую оболочку провода, обеспечивая этим его изгиб по заданному радиусу.
Рис. 101. Клещи для изгибания трубчатых проводов
Роликовые выпрямители для правки трубчатых проводов применяют двух типов: верстачные, закрепляемые для работы неподвижно на верстаке, и ручные (рис. 102).
Рис. 102.
Роликовые выпрямители для правки трубчатых проводов: а—верстачной, б—ручной.
Соединения и оконцевания жил проводов и кабелей
Одно-проволочные алюминиевые жилы проводов и кабелей часто соединяют электросваркой. При этом сплавление одно-проволочных жил сечением до 10 мм* производят в жестяных формочках — обоймах 4 (рис. 160, а) с помощью электросварочных клещей, подключаемых к вторичным обмоткам понижающего трансформатора на напряжение 9—12 в.
Предварительно зачищенные жилы соединяемых проводов складывают вместе и обжимают полоской, образующей обойму Торцы жил должны выступать из обоймы на 1,5—2 мм При выполнении ответвления от открыто проложенного провода главный провод изгибают, как это показано на рис. 160, б На концы свариваемых жил наносят небольшое количество флюса ВАМИ, после чего верхнюю часть обоймы зажимают между углями электроклещей. Когда металл в обойме расплавится и осядет, клещи удаляют, а после остывания места соединения снимают и обойму Соединение зачищают стальной щеткой, протирают тряпкой, смоченной в бензине, покрывают асфальтовым лаком и изолируют.
Для сварки алюминиевых жил сечением до 6 мм2 применяют аппарат ПСП-1 (рис. 161). Он характеризуется тем, что ведет сварку без использования флюса.
Многопроволочные алюминиевые жилы проводов и кабелей соединяют после предварительного сплавлення каждой жилы в монолитный стержень (рис. 162, а) Сплавляемый в монолит коней жилы помещают в разъемную цилиндрическую форму в вертикальном положении. Для предотвращения вытекания металла под форму подматывают асбестовый шнур. Конец жилы должен находиться на уровне верхнего края формы. Форму скрепляют бандажом.

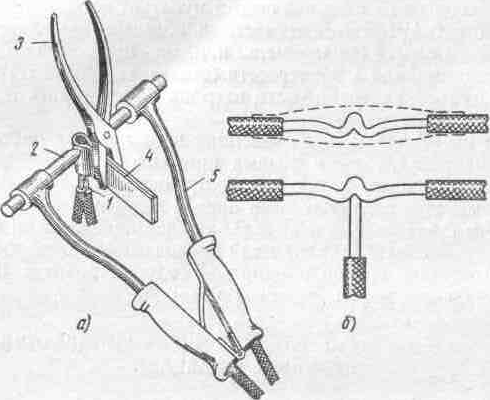

Рис. 160. Электросварка одно-проволочных алюминиевых жил проводов и кабелей:
а — положение инструментов н приспособлений при сварке, б —
готовое ответвление; / — соединяемые жилы, 2 — угольный электрод,
3 — плоскогубцы, 4 — жестяная обойма, 5—электроклещи
Ниже формы на зачищенном участке жилы устанавливают охладитель, предназначаемый для отвода тепла. Торцовую часть жилы обмазывают флюсом.
После этого к концу жилы прикладывают угольный электрод, который сначала несколько задерживают на одном месте до расплавления металла, а затем начинают перемещать по торцу жилы с
тем, чтобы расплавить последовательно все отдельные ее проволочки.
Когда жилы в форме расплавятся, образуя сплошной расплавленный металл, в него погружают пруток присадочного алюминия, предварительно покрытого флюсом. В дальнейшем процессе сварки расплавленный металл перемешивают концом угольного электрода. Сварку прекращают после того, как форма окажется целиком заполненной расплавленным металлом. Месту соединения дают остыть, затем с него снимают форму и охладитель, а образовавшийся монолитный стержень зачищают стальной щеткой.
После того как монолитные стержни будут образованы на обоих концах соединяемых жил, приступают к соединению концов. Для этого соединяемые концы жил укладывают в разъемную стальную форму в горизонтальном положении (рис. 162, б) так, чтобы между ними оставался промежуток, равный примерно половине диаметра жилы. Чтобы предотвратить вытекание из формы расплавленного металла, жилы у выходов их из формы обматывают асбестовым шнуром. Одновременно по обеим сторонам формы на зачищенные участки жил устанавливают охладители, присоединенные к вторичным обмоткам сварочного трансформатора на напряжение 6—12 в. Перед сваркой соединяемые жилы обмазывают флюсом, а затем с помощью угольного электрода расплавляют монолитные стержни. После образования в форме расплавленного металла в него вводят присадочный пруток, которым размешивают металл, одновременно продолжая дальнейшее расплавление стержней. Сварку прекращают после того, как стержни расплавятся, а форма окажется заполненной металлом и поверх него образуется небольшой наплыв.
Как только место соединения остынет, с него удаляют форму и охладители, зачищают его стальной щеткой или напильником, покрывают асфальтовым лаком, а затем изолируют.

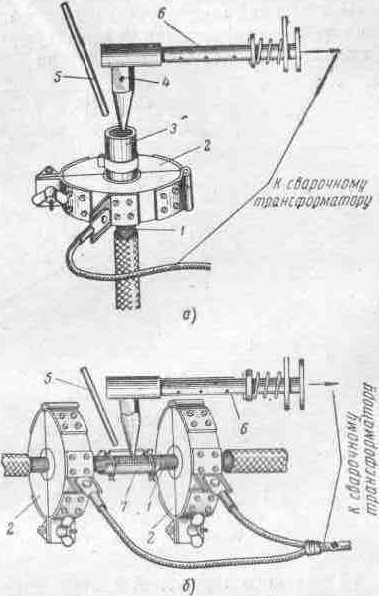

Рис. 162. Электросварка многопроволочных алюминиевых жил проводов и кабелей встык:
а — сплавление жилы в монолитный стержень, б —сварка сплавленных концов жил встык; 1 — концы жил, очищенные от изоляции, 2 — охладитель, 3 — разъемная форма, 4—угольный электрод, 5—присадочный алюминиевый пруток, в — электрододержатель. 7 — открытая стальная форма
В настоящее время широко распространено выполнение сварных соединений алюминиевых жил проводов и кабелей с помощью гермитных патронов. Соединяемые жилы после обработки вводят в термитный патрон, поджигаемый термитной спичкой. Под действием высокой температуры горящей термитной смеси жилы плавятся и надежно свариваются. В ходе термитной сварки, как и при электросварке, используют охладители.
Жилы проводов и кабелей часто соединяют опрессовкой.
Многопроволочные алюминиевые или медные жилы для их опрессовки вводят соответственно в алюминиевые или медные гильзы, а затем спрессовывают с помощью клещей ПК-1 при сечении проводов до 50 мм2 или гидропресса при больших сечениях.
В случае соединения алюминиевых жил гильзу и жилы смазывают кварце-вазелиновой пастой для образования в месте соединения контактных площадок и предотвращения коррозии. При опрессовке на гильзе выполняют по два вдавливания.
Медные жилы соединяют без пасты, и делают лишь по одному вдавливанию на каждом конце жил.
Соединение опрессовкой однопроволочных медных жил проводов и кабелей сечением до 10 мм2 выполняют с помощью медной фольги, предварительно обматывают соединяемые внахлестку жилы. Для опрессовки применяют клещи ПК-2.
Для опрессовки однопроволочных алюминиевых жил сечением 2,5 и 4 мм2 выпускают специальные клещи конструкции инженера Свердлова (рис. 164, а). Положение соединяемых жил в клещах показано на рис. 164,6. Спрессованные провода приведены на рис. 164, в.
Оконцевание одно-проволочных алюминиевых и медных проводов и кабелей сечением до 10 мм2 осуществляют без наконечников, при этом на концах проводов для присоединения их под контакт делают колечко или пестик
Пестики или колечки, выполненные на медных жилах, облуживают припоем ПОС-30. чтобы предотвратить повреждение отдельных мелких проволочек.
При оконцевании гибких медных проводов ПРГ целесообразно применять кабельные кольцевые наконечники (пистоны), закрепляемые обжатием.
Многопроволочные алюминиевые и медные жилы проводов и кабелей оконцовывают наконечниками, укрепляемыми на жилах главным образом опрессовкой.
На многопроволочиых алюминиевых жилах наконечники укрепляют также сваркой. Процесс наварки наконечников аналогичен сплавленню алюминиевых жил для образования монолитных стержней при соединении проводов и кабелей с той разницей, что в данном случае цилиндрическая часть наконечника заменяет обойму, применяемую при сплавлений жил.
Процесс монтажа
При прокладке осветительных сетей в цехах фабрично-заводских предприятий применяют тросовые проводки, которые особенно удобны при сложной конструкции помещений с большим количеством застекленных проемов в потолках и стенах, с многочисленными балками и фермами.
От стены к стене помещения обычно по продольной линии натягивают несущий трос, на котором подвешивают светильники и электропроводки.
На тросах подвешивают провода ПР и АПР на роликах или на изоляторах вместе с поддерживающими их конструкциями, а также кабели АВРГ, АНРГ и др. Технологическая схема натяжки троса показана на рис. 146.
Рис. 146. Технологическая схема натяжки троса при подвеске тросовой проводки (П— полиспаст, 3— монтажный зажим)
Трос обычно монтируют в одну или две линии, располагаемые в горизонтальной или вертикальной плоскости. Вначале закрепляют опорные концевые конструкции, которые либо вмазывают в стены на цементном растворе, либо крепят на сквозных болтах. Между опорными конструкциями трос натягивают с помощью натяжных муфт (рис. 147, а) или натяжных болтов (рис. 147, б). Если расстояние между конечными опорами превышает 12 м, то трос крепят жестко на промежуточных опорах (фермах или балках) в двух-трех местах.
Рис. 147. Натяжная муфта (струбцинка) с правой и левой резьбой (а), натяжные болты (б)
Проводку, прокладываемую на изоляторах (рис. 148, а), выполняют на скобах из полосовой стали
Провода прокладывают также на специальных пластмассовых изоляционных подвесках (рис. 148, 6)
Рис. 148. Тросовые электропроводки: а—на изоляторах, б—на подвесках
Крепление к тросам кабелей производят с помощью клиц или скоб (рис. 149, а).
При тросовых проводках применяют, кроме того, специальный тросовый провод АТРГ, в конструкцию которого встроен несущий трос, заключенный в хлопчатобумажную оболочку.
Участок тросовой электропроводки, выполненный этим проводом, показан на рис. 149, б.
Рис. 149. Тросовая электропроводка:
а — кабелем АВРГ, б — проводом АТРГ
Участки тросовой электропроводки, как правило, выполняют вне зоны монтажа, в монтажных мастерских, по замерам и доставляют в полностью собранном виде на место монтажа, где подвешивают и натягивают между заранее установленными концевыми конструкциями.
Соединения и ответвления изолированных проводов, прокладываемых на опорах, выполняют непосредственно у опор, а кабелей и проводов АТРГ (рис. 150) — в коробках.

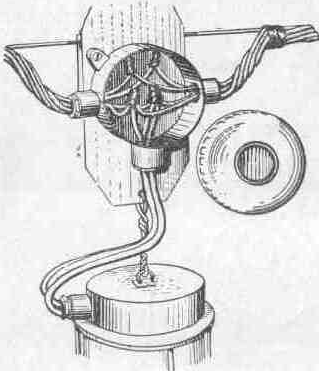

Рис. 150. Ответвление от провода АТРГ к светильникуКоммутационные аппараты размещают обычно на плоскостях стен. При прокладке проводов и кабелей в месте перехода со стены на трос провод укладывают с петлей, а кабель соединяют в переходной коробке, которую устанавливают на стене у места перехода.
Планово-предупредительный ремонт цеховых электрических сетей
Цеховые электрические сети в такой же мере, как аппаратура я электрические двигатели, нуждаются в систематическом осмотре и периодических планово-предупредительных ремонтах. Отсутствие надзора и ухода за сетевыми устройствами приводит их в неудовлетворительное состояние, в результате чего возникают дорого обходящиеся предприятию утечки тока и непосредственная пожарная опасность.
Содержание работ по планово-предупредительному ремонту цеховых сетей зависит от местных условий того или иного предприятия и сводится примерно к видам ремонтов, рассматриваемым ниже.
Планово-предупредительный ремонт цеховых распределительных устройств.
Планово-предупредительный ремонт цеховых сетей. Ремонт и чистка светильников и коммутационных аппаратов
При проверке цеховых сетей обращают внимание на натяжку проводов и в случае провисаний провода подтягивают или перетягивают. Тщательному осмотру подвергаются места проходов проводок сквозь стены и междуэтажные перекрытия, места заходов проводов в борозды и выходов из них. В случае надобности заменяют втулки, воронки, трубки. Производят наружный осмотр изоляции с заменой поврежденных участков. Заменяют ролики, изоляторы, клицы и другие детали. С помощью мегомметра проверяют в отключенном положении сопротивление изоляции цеховой сети.
Наряду с измерением сопротивления изоляции осматривают места присоединения заземлений, а также всю заземляющую сеть. При наличии повреждений производят необходимый ремонт,
Проверяют сопротивление заземлителей и заземляющих сетей.
Определение сечение жил проводов и кабелей для питания электрооборудования.
Сечение проводов и кабелей напряжением до 1000 В определяют исходя из двух условий:
1) по условию нагревания длительным расчетным током
Iдоп > Iр,
где Iдоп — длительно допустимый ток для принятого сечения провода или кабеля и условий его прокладки. Приводятся данные в ПУЭ или справочной литературе,
Ip — расчетный ток, А;
2) по условию соответствия сечения провода аппарату защиты
Iдоп > Кз • Iн.пл, где Кз - коэффициент защиты;
Iн.пл. — номинальный ток плавкой вставки, А.
Кз = 1,25 при защите проводников с резиновой и пластмассовой изоляцией во взрыво- и пожароопасных, торговых и т.п. помещениях плавкими предохранителями и автоматическими выключателями; при защите этих же проводников в невзрыво- и непожароопасных помещениях Кз = 1,0.
Осветительные проводки дополнительно рассчитывают на потерю напряжения.
Допустимые длительные токовые нагрузки на провода и кабели, а также выбор пусковой и защитной аппаратуры, проводов и кабелей для отдельно устанавливаемых электродвигателей находят по справочникам.
