Обучение:

Поставщик обязуется за свой счет провести обучение 1(одного) специалиста из инженерно-технического персонала Покупателя.

Лот №3.

Модернизация зоновой транспортной сети Северо-Казахстанской ОДТ.

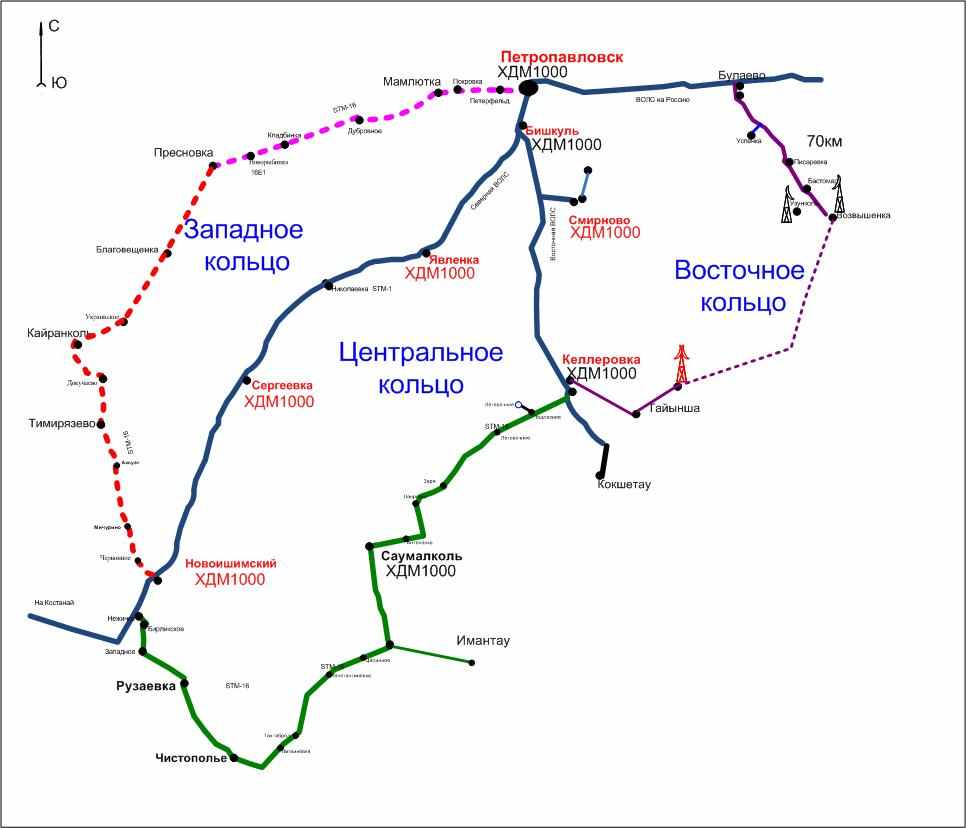

В рамках проекта производится модернизация транспортной сети СК ОДТ. Основной целью проекта является обеспечение районных центров и крупных сёл высокоскоростным интернет доступом и другими широкополосными услугами (IP TV и т. д.). Для выполнения поставленных задач необходимо выполнить следующие работы:

Построить DWDM линию от Петропавловска до опорного узла западного и центрального колец райцентра Новоишимка. Распределение каналов (лямбд) согласно лямбда плану. На новых узлах предусмотреть вывод 84-х Е1;
Строительство DWDM линии от Петропавловска до опорного узла восточного и центрального колец райцентра Келлеровка. Распределение каналов (лямбд) согласно лямбда плану. На новых узлах предусмотреть вывод 84-х Е1;
За счёт высвобождаемого оборудования (мультиплексоры XDM-100) на линиях Петропавловск «АТС32» — Новоишимка и Петропавловск «SPD» — Келлеровка выполнить увеличение пропускной способности кольца SDH на участке Новоишимка - Келлеровка до 2-х STM-16. Обеспечить выделение трафика Ethernet на каждом узле в количестве 2 GbE + 2FE порта, обеспечить поддержку функционала L2 (VLAN, QoS). Обеспечить выделение по 63Е1 на каждом узле.
Так же за счёт высвобождаемого оборудования на линиях Петропавловск — Новоишимка и Петропавловск — Келлеровка построить линию SDН уровня STM-16 на участке Петропавловск — Пресновка западного кольца. Обеспечить выделение трафика Ethernet на каждом узле в количестве 2 GbE + 2FE порта, обеспечить поддержку функционала L2 (VLAN, QoS). Обеспечить выделение по 63Е1 на каждом узле.

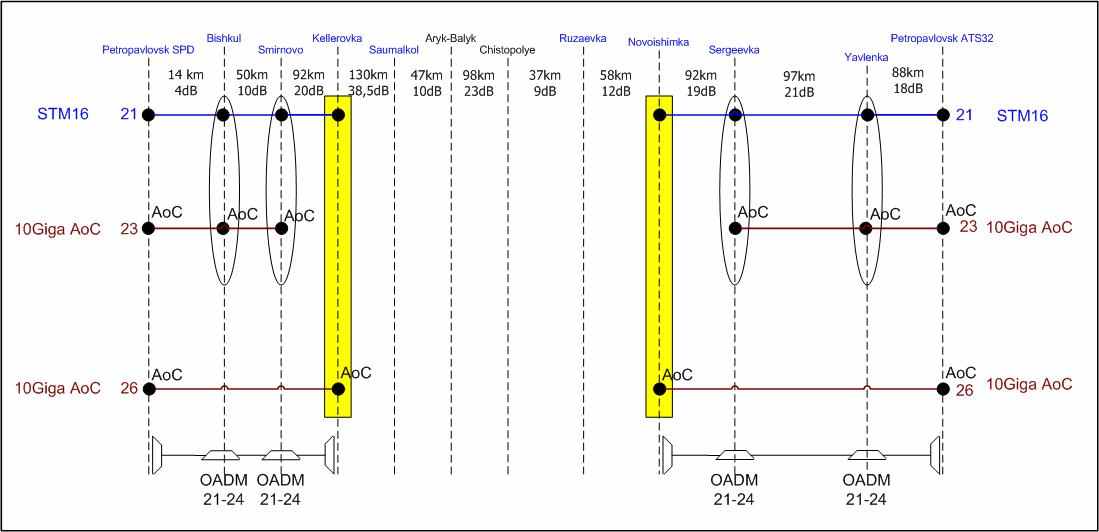

Лямбда-план:

Требования к организации оптический каналов (лямбд).

Система должна строиться исходя из расчёта 16-ти каналов уровня до 10G (интерфейсы согласно стандартам OTN) таким образом, чтобы замыкать центральное кольцо DWDM (участок Келлеровка — Новоишимка) можно было не перестраивая уже построенные узлы;
В опорных узлах Келлеровка и Новоишимка предусмотреть вывод всех 16-ти каналов. На остальных узлах до 4-х каналов через OADM;
В канале 21 обеспечить передачу существующего трафика STM-16 с выводом на каждом узле. В канале STM-16 обеспечить передачу тарфика Ethernet с поддержкой MPLS-TP и мультикаст для вещания IP-TV трафика. Количество интерфейсов Ethernet на каждом узле — не менее 4-х GbE и 12-ти FE;
В канале 23 обеспечить передачу канала 10G (OTU-2) с карт AoC (drop-and-continue интерфейсов GbE внутри канала 10G) с выводом на узлах Бишкуль, Смирново, Сергеевка, Явленка;
В канале 26 обеспечить передачу канала 10G (OTU-2) с карт АоС (drop-and-continue интерфейсов GbE внутри канала 10G) с выводом на узлах Новоишимка и Келлеровка.

Дополнительные требования:

Оборудование обеспечивается комплектом ЗиП согласно требованиям АО «Казактелеком»;

Обучение:

Поставщик обязуется за свой счет провести обучение 2 (двух) специалистов из инженерно-технического персонала Покупателя.

Лот №4

Расширение зоновой транспортной сети SDH Южно-Казахстанской области.

В рамках проекта необходимо произвести расширение зоновой сети SDH согласно приложенным схемам.

Направление Темирлан-Шаян-Шолаккорган. Выполнить подключение населённых пунктов Шубар с использованием технологии SDH на скорости 155 мбит/с (STM-1) и пунктов Жартытобе, Шакпак, Екпенды, Шалдар, Жамбыл с использованием технологии SDH на скорости 622 мбит/с (STM-4). Включение интерфейсов SDH производить в существующую на участке Темирлан-Шаян-Шолаккорган сеть SDH уровня STM-16 (реализована на оборудовании BG-30). При необходимости доукомплектовать узлы райцентров.

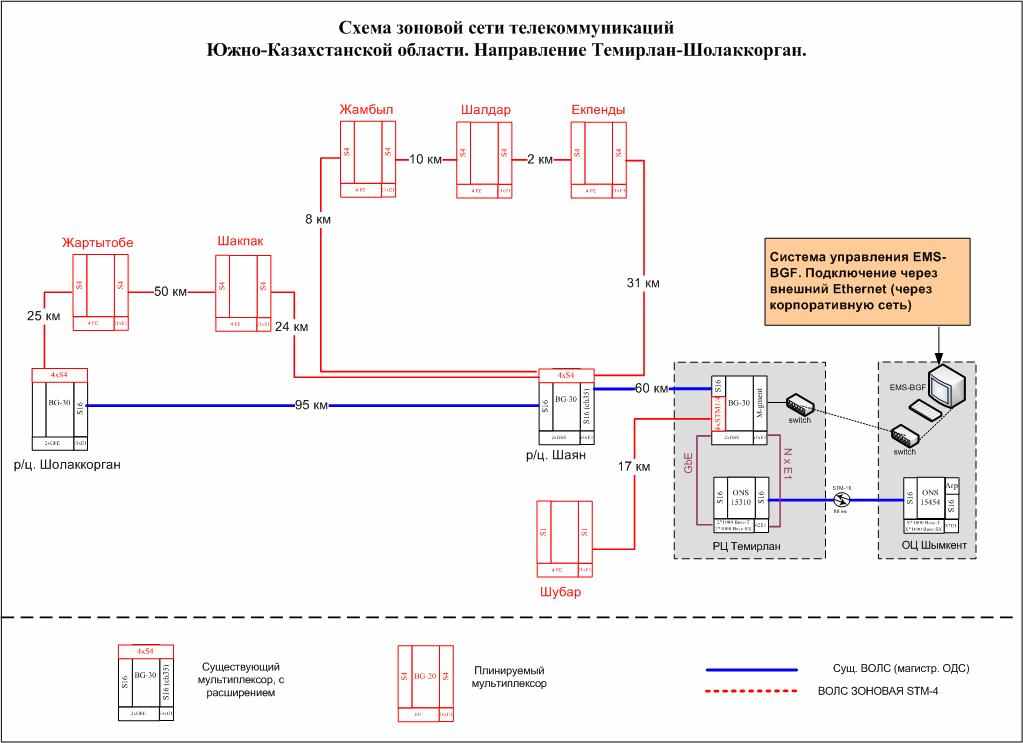

Схема реализации:

Данные по объектам:

Исходные данные		Кол-во, ед. изм.
Топология	Кольцо, точка-точка (для Шубар)
Тип резервирования	1+1
Напряжение питания	Шубар, Жартытобе, Шакпак, Екпенды, Шалдар, Жамбыл	48 В
Монтаж	Все объекты	да
Пусконаладка	Все объекты	да
Интерфейсы E1	Все объекты	21 шт.
Интерфейсы FE	Все объекты	4 x FE

2) Направления от райцентров Рыскулова, Сарыагаш, Ленгер. Выполнить подключение населённых пунктов Новостроевка, Тогус, Капланбек, Жибек-Жолы, CDMA BTS с использованием технологии SDH на скорости 155 мбит/с (STM-1) и пунктов Акбиик, Тюлькубас, Мичурин, Жаскешу, Састюбе с использованием технологии SDH на скорости 622 мбит/с (STM-4). При необходимости доукомплектовать узлы райцентров.

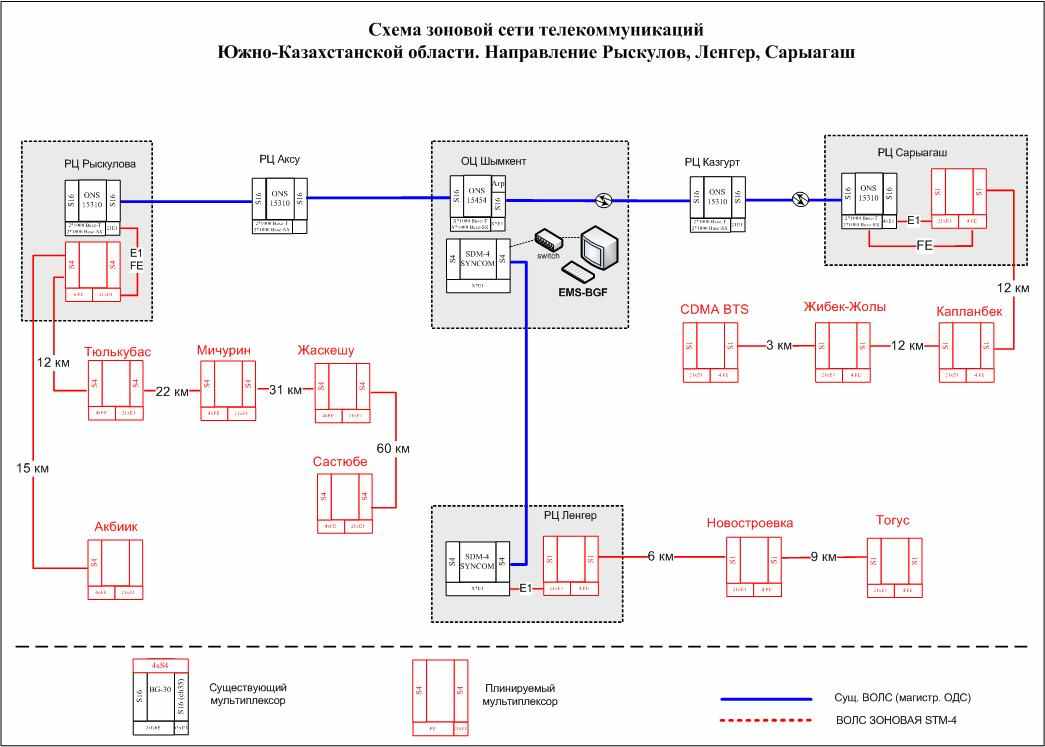

Схема реализации:

Данные по объектам:

Исходные данные		Кол-во, ед. изм.
Топология	цепь
Тип резервирования	нет
Напряжение питания	Все объекты	48 В
Монтаж	Все объекты	да
Пусконаладка	Все объекты	да
Интерфейсы E1	Все объекты	21 шт.
Интерфейсы FE	Все объекты	4 x FE

Обучение:

Поставщик обязуется за свой счет провести обучение 2 (двух) специалистов из инженерно-технического персонала Покупателя.

Приложение 2-2

Таблица соответствия техническим требованиям

Участники тендера должны заполнить в обязательном порядке таблицу соответствия техническим требованиям по каждому лоту. При заполнении таблицы обязательно должны быть предоставлены ссылки на документации.

№№	Наименование	Соответствие	Ссылка на документацию.	Примечание

Приложение 3 к Тендерной документации

по закупке оборудования SDH/WDM

и услуг монтажа и пусконаладки "под ключ"

для дооборудования внутризоновых и городских

сетей филиалов АО «Казахтелеком»

Форма заявки на участие в тендере
(для юридических лиц)

Кому: ________________________________________________________

(указывается наименование Заказчика)

От кого: _______________________________________________________

(указывается наименование потенциального поставщика)

1. Сведения о юридическом лице, претендующем на участие в тендере (потенциальном поставщике):

Полное наименование юридического лица – потенциального поставщика (в соответствии со свидетельством о государственной регистрации)
Номер и дата свидетельства о государственной регистрации юридического лица
Регистрационный номер налогоплательщика
Юридический, почтовый адрес и адрес электронной почты, контактные телефоны, потенциального поставщика
Банковские реквизиты юридического лица (включая полное наименование, РНН, БИК, ИИК и адрес банка или его филиала)
Ф.И.О. первого руководителя юридического лица

2. ________________________ (указывается полное наименование юридического лица)

настоящей заявкой выражает желание принять участие в закупках способом тендера __________________(указать полное наименование тендера) в качестве потенциального поставщика и выражает согласие осуществить (поставку товара(ов), оказание услуг – указать необходимое), в соответствии с требованиями, условиями и сроками, предусмотренными тендерной документацией.

3. Потенциальный поставщик настоящей заявкой подтверждает, что он ознакомлен с тендерной документацией и осведомлен об ответственности за предоставление __________ (указать наименование Заказчика) и тендерной комиссии недостоверных сведений о своей правомочности, качественных и иных характеристиках __________________ (поставляемого товара(ов), оказываемых услуг – указать необходимое) соблюдении им авторских и смежных прав, а так же иных ограничений.

Потенциальный поставщик принимает на себя полную ответственность за представление в данной заявке на участие в тендере и прилагаемых к ней документах таких недостоверных сведений.

4. Перечень прилагаемых документов:

N п\п	Наименование документа	Оригинал или копия	Количество листов

5. Данная заявка на участие в тендере прошита, пронумерована и последняя страница скреплена подписью первого руководителя и печатью потенциального поставщика на _____ листах.

6. К данной заявке на участие в тендере прилагается обеспечение заявки на участие в тендере в виде __________________ (банковская гарантия, кассовый чек, приходный ордер, платежное поручение - указать необходимое) на _______ листах.

7. К данной заявке на участие в тендере прилагается Техническая спецификация на (поставляемый товар(ы), оказываемые услуги - указывается необходимое), прошитая, пронумерованная и последняя страница скреплена подписью первого руководителя и печатью потенциального поставщика на ____ листах.

8. Настоящая заявка на участие в тендере действует в течение ___ дней.

9. В случае признания нашей заявки на участие в тендере выигравшей, мы внесем обеспечение исполнения договора о закупках на сумму, составляющую ________(________) процента (ов) от общей стоимости договора.

10. До момента заключения договора о закупках настоящая заявка на участие в тендере вместе с Вашим уведомлением о признании ее выигравшей будет выполнять роль обязательного договора между нами.

________________________/____________/

(Должность, Ф.И.О. первого руководителя юридического лица - потенциального поставщика и его подпись)

Дата заполнения ____________

М.П.

Приложение 4 к Тендерной документации

по закупке оборудования SDH/WDM

и услуг монтажа и пусконаладки "под ключ"

для дооборудования внутризоновых и городских

сетей филиалов АО «Казахтелеком»

Форма заявки на участие в тендере
(для физического лица)

Кому: _________________________________________________________

(указывается наименование Заказчика)

От кого: _______________________________________________________

(указывается наименование потенциального поставщика)

1. Сведения о физическом лице, претендующем на участие в тендере (потенциальном поставщике):

Ф.И.О. физического лица - потенциального поставщика, в соответствии с документом, удостоверяющим личность
Данные документа удостоверяющего личность физического лица – потенциального поставщика
Адрес регистрации физического лица – потенциального поставщика
Фактический адрес проживания физического лица - потенциального поставщика
Номер свидетельства о регистрации либо иного документа дающего право на занятие, соответствующее предмету тендера, предпринимательской деятельностью в соответствии с законодательством Республики Казахстан
Банковские реквизиты физического лица – потенциального поставщика (включая полное наименование, РНН, БИК, ИИК и адрес банка или его филиала)
Контактные телефоны, почтовый адрес и адрес электронной почты (при его наличии) физического лица - потенциального поставщика

2. ___________________ (указывается Ф.И.О. физического лица) настоящей заявкой выражает желание принять участие в закупках способом тендера _____________(указать полное наименование тендера) в качестве потенциального поставщика и выражает согласие осуществить (поставку товара(ов), оказание услуг – указать необходимое) в соответствии с требованиями, условиями и сроками, предусмотренными тендерной документацией.

3. Потенциальный поставщик настоящей заявкой подтверждает, что он ознакомлен с тендерной документацией и осведомлен об ответственности за предоставление _________(указать наименование Заказчика) и тендерной комиссии недостоверных сведений о своей правомочности, качественных и иных характеристиках _____________ (поставляемого товара(ов), оказываемых услуг – указать необходимое) соблюдении им авторских и смежных прав, а так же иных ограничений.

Потенциальный поставщик принимает на себя полную ответственность за представление в данной заявке на участие в тендере и прилагаемых к ней документах таких недостоверных сведений.

4. Перечень прилагаемых документов:

N п\п	Наименование документа	Оригинал или копия	Количество листов

5. Данная заявка на участие в тендере прошита, пронумерована и последняя страница скреплена подписью и печатью (при ее наличии) потенциального поставщика на ____ листах.

6. К данной заявке на участие в тендере прилагается обеспечение заявки на участие в тендере в виде _____________ (банковская гарантия, кассовый чек, приходный ордер, платежное поручение - указать необходимое) на ___ листах.

7. К данной заявке на участие в тендере прилагается Техническая спецификация на (поставляемый товар(ы), оказываемые услуги), прошитая, пронумерованная и последняя страница скреплена подписью и печатью (при ее наличии) потенциального поставщика на ______ листах.

8. Настоящая заявка на участие в тендере действует в течение __ дней.

В случае признания нашей заявки на участие в тендере выигравшей, мы внесем обеспечение исполнения договора о закупках на сумму, составляющую _________ (___________-) процента (ов) от общей суммы договора

До момента заключения договора о закупках настоящая заявка на участие в тендере вместе с Вашим уведомлением о признании ее выигравшей будет выполнять роль обязательного договора между нами.

________________________________

_____________________/__________/

(Ф.И.О. физического лица - потенциального поставщика и его подпись)

Дата заполнения _______________
