16. ТЕХНИЧЕСКАЯ ПОДДЕРЖКА И РЕМОНТ
16.1. Поставщик должен обеспечивать поставку ЗИП после окончания гарантийного срока не менее 10 лет. Цены на ЗИП не должны повышаться не менее 7 лет после заключения договора.
16.2. Поставщик должен гарантировать предоставление АО «Казахтелеком» услуг по технической поддержке на весь период эксплуатации оборудования. Для устранения возникающих в оборудовании проблем, Фирма обязана 24 часа в сутки 7 дней в неделю предоставлять соответствующие услуги. Услуги по технической поддержке заключаются в полном устранении неисправности и приведении оборудования в состояние, имевшее место до аварии.
16.3. Техническая поддержка должна включать в себя поставку и ремонт оборудования, сопровождение программного обеспечения (устранение ошибок, загрузка новых версий ПО и др.), устранение аварий.
16.4. Услуги по технической поддержке классифицированы в зависимости от их степени.
16.4.1 Полная или частичная потеря трафика (ПРОБЛЕМА ПЕРВОЙ СТЕПЕНИ);
16.4.2 Опасность потери трафика (ПРОБЛЕМА ВТОРОЙ СТЕПЕНИ);
16.4.3 Проблемы, не влияющие на трафик (ПРОБЛЕМА ТРЕТЬЕЙ СТЕПЕНИ).
16.5. Нормативное время на устранение проблем:
16.5.1 Проблема первой степени – 4 часа;
16.5.2 Проблема второй степени – 48 часов;
16.5.3 Проблема третьей степени – 1 месяц.
16.6. При не устранении проблем первой степени в нормативное время Фирма обязана возместить убытки за простой оборудования из расчета средней величины дохода от простаивающего оборудования.
16.7. Неисправное оборудование должно быть восстановлено и возвращено фирмой в течение 45 дней со дня отправки на ремонт. Если оборудование не будет возвращено в течение этого срока, будут применены штрафные санкции в размере 0,2% (две десятых) от стоимости оборудования за каждый день просрочки.
16.8. ЗИП должен обеспечивать бесперебойную работу оборудования (исключение ПРОБЛЕМ ПЕРВОЙ И ВТОРОЙ степеней).
- Нормы на минимальный ЗИП к оборудованию WDM
| № | Наименование | тип плат/модуля | 0.1.1.1.1.1.1.1.1 | |||
| до 10 | до 30 | до 50 | 70 и больше | |||
| 1 | 0.1.1.1.1.1.2Оптическая плата | Всех видов (STM1, 4, 16), транспондеры*, усилители** | 2 | 2 | 3 | 3 |
| 2 | Электрическая плата | STM1 | 2 | 2 | 3 | 3 |
| 3 | Трибутарная плата | Всех видов (…8,16,21...*2Mb/s) | 1 | 2 | 3 | 4 |
| 4 | Матрица коммутации | Оптич. и 2Mb/s | 2 | 2 | 4 | 4 |
| 5 | Блок питания | | 1 | 2 | 2 | 3 |
| 6 | Контроллер | | 2 | 2 | 3 | 3 |
| 7 | Вентилятор | | 1 | 2 | 2 | 2 |
| 8 | Платы MUX/DEMUX, OADM и т.д | | 1 | 2 | | |
Примечание: * количество транспондеров рассчитано на каждую поддерживаемую группу λ;
** количество усилителей рассчитано на каждый тип
16.10. Нормы на минимальный ЗИП к оборудованию SDH
| № | Наименование | тип плат/модуля | 0.1.1.1.1.1.2.1.1 | |||
| | | | до 10 | до 30 | до 50 | 70 и больше |
| 1 | 0.1.1.1.1.1.3 | Всех видов (STM1, 4, 16, 64) | 2 | 3 | 3 | 3 |
| 2 | Электрическая плата | STM1 | 2 | 3 | 3 | 3 |
| 3 | Трибутарная плата | Всех видов (…8,16,21, 63...*2Mb/s) | 1 | 2 | 3 | 4 |
| 4 | Матрица коммутации | НО (высокого порядка) и LО (низкого порядка) 2Mb/s | 2 | 3 | 4 | 4 |
| 5 | Блок питания | | 1 | 2 | 2 | 3 |
| 6 | Контроллер | | 2 | 3 | 3 | 3 |
| 7 | Вентилятор | | 1 | 1 | 2 | 2 |
17. ИСХОДНЫЕ ДАННЫЕ ПО ЛОТАМ.
Лот №1.
Расширение зоновой транспортной сети SDH Западно-Казахстанской области.
В рамках проекта необходимо произвести расширение зоновой сети SDH согласно приложенной схеме.
- Выполнить подключение населённых пунктов Перемётное и Дарьинск к городской сети SDH с использованием технологии на скорости 2,5 Гбит/с (STM-16). Включение интерфейсов SDH производить в существующий мультиплексор BG-30 (при необходимости доукомплектовать картами). Обеспечить подачу GbE интерфейсов с поддержкой MPLS-TP технологии (для вещания IP-TV). Выполнить модернизацию версии программного обеспечения оборудования на сети с версии 10, до версии 12.1 (для поддержки функционала вещания мультикаст трафика и поддержки новых типов карт).

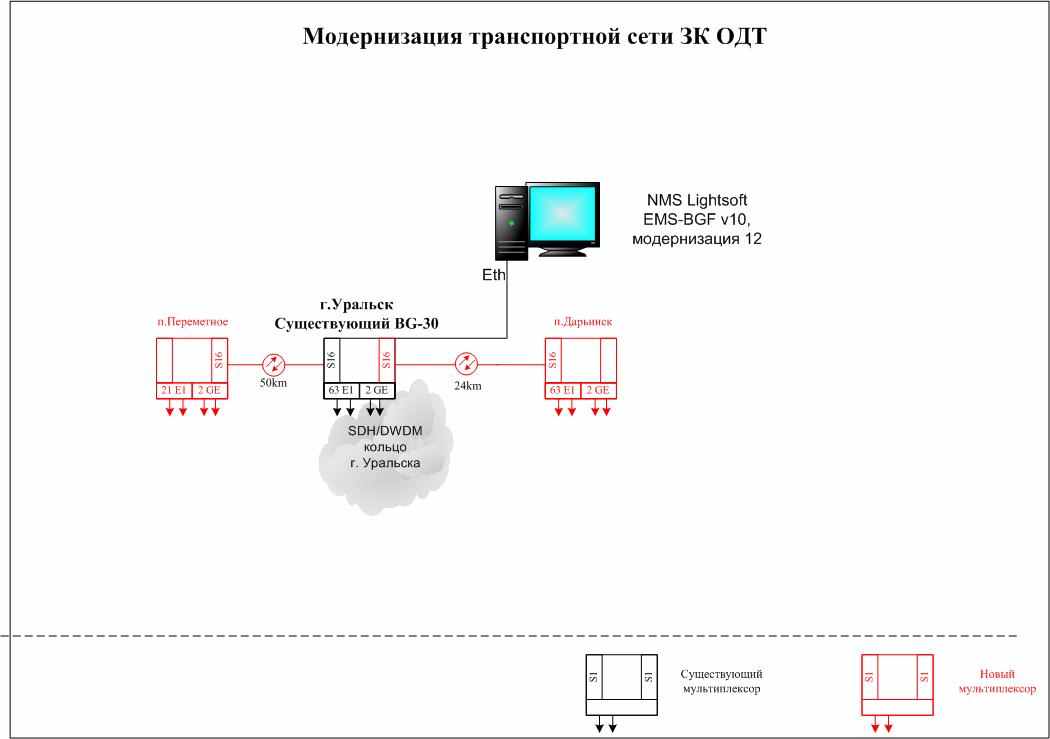

Схема реализации:
Данные по объектам:
| Исходные данные | Кол-во, ед. изм. | | ||
| Топология | Цепь | | | |
| Тип резервирования | нет | | | |
| Напряжение питания | Перемётное, Дарьинск | 48 В | | |
| Монтаж | Все объекты | да | | |
| Пусконаладка | Все объекты | да | | |
| Интерфейсы E1 | Перемётное, Дарьинск | 21 шт, 63 шт. | | |
| Интерфейсы FE | Все объекты | по 2 x GE | | |
Обучение:
Поставщик обязуется за свой счет провести обучение 1(одного) специалиста из инженерно-технического персонала Покупателя.
Лот №2.
Модернизация городской сети SDH г. Караганды.
В рамках проекта необходимо произвести замену устаревшего оборудования семейства Syncom, на мультиплексоры XDM-100 на объектах RSU-460, RSU-773, RSU-774. Высвобождаемое оборудование предполагается к использованию на городской сети ОДТ.
С

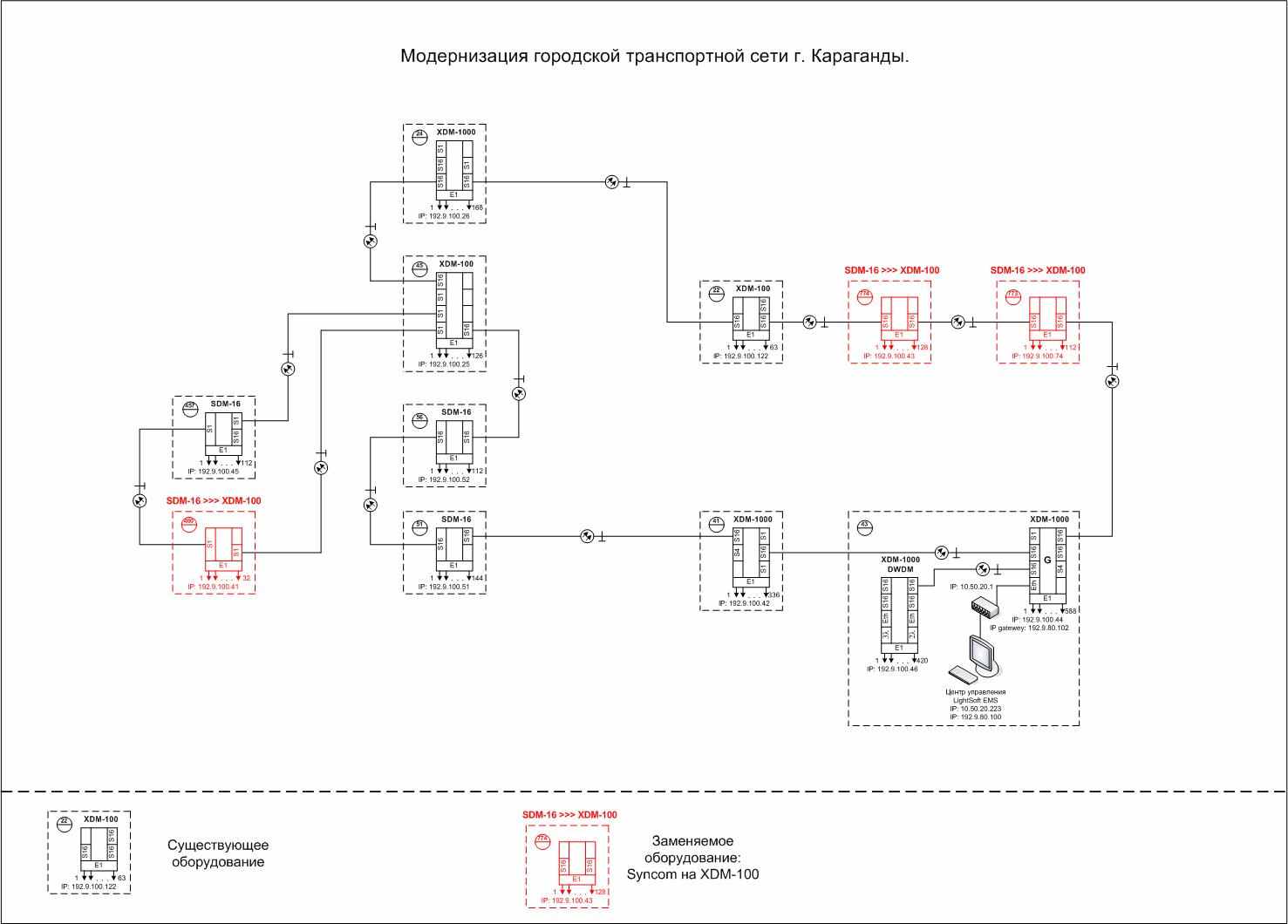

хема реализации:
Данные по объектам:
| Исходные данные | Кол-во, ед. изм. | ||
| Топология | кольцо | | |
| Тип резервирования | 1+1 | | |
| Напряжение питания | RSU 460,773,774 | 60 В | |
| Расстояния между DDF и MUX по каждой станции | RSU 460,773,774 | 30 м | |
| | | | |
| XDM100 в полной комплектации | комплектация оборудования в соответствии со схемой, инсталляция | 3 шт | |
| | | | |
Конфигурация сайтов:
Состав плат и модулей RSU 460
| № п/п | Слот | Название платы |
| 1 | A | MXC-100B |
| 2 | A1 | SAM1_4OB |
| 3 | A1 | OTR1S3 |
| 4 | I1 | PIM2_21 |
| 5 | B | MXC-100B |
| 6 | B1 | SAM1_4OB |
| 7 | B1 | OTR1S3 |
| 8 | EC | ECU-F |
Состав плат и модулей RSU 773
| № п/п | Слот | Название платы |
| 1 | A | MXC-100B |
| 2 | A1 | SAM16_1OB |
| 3 | A1 | OTR16S3 |
| 4 | I1 | PIM2_63 |
| 5 | B | MXC-100B |
| 6 | B1 | SAM16_1OB |
| 7 | B1 | OTR16S3 |
| 8 | EC | ECU-F |
Состав плат и модулей RSU 774
| № п/п | Слот | Название платы |
| 1 | A | MXC-100B |
| 2 | A1 | SAM16_1OB |
| 3 | A1 | OTR16S3 |
| 4 | I1 | PIM2_63 |
| 5 | B | MXC-100B |
| 6 | B1 | SAM16_1OB |
| 7 | B1 | OTR16S3 |
| 8 | EC | ECU-F |
ЗИП для XDM
| № п/п | Тип MUX | Наименование | Кол-во, | ед. изм. | |
| | XDM | SIO 16 | 1 | шт | |
| SAM16_1B | 1 | шт | | ||
| SIO 1&4M | 1 | шт | | ||
| OTR16_S3 | 3 | шт | | ||
| OM16_1 | 2 | шт | | ||
| SAM1_4OB | 1 | шт | | ||
| SIM1_4O | 1 | шт | | ||
| OTR1_S3 | 6 | шт | | ||
| кабель питания для XDM-100 | 2 | шт | | ||
| X-RAP100 (в комплекте) | 1 | шт | | ||
| OM1_4 | 1 | шт. | | ||
| MXC-100B | 2 | шт. | | ||
