Заполняет исполнитель Исполнитель: ___________________________________________ (организация, _______________________________________________________ адрес, телефон) Номер, под которым аппарат взят на гарантийный учет __________ Причина ремонта. Название замененного комплектующего изделия, составной части: _______________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ Дата ремонта ______________________ 200__ г. Лицо, выполнившее работу ______________________________ (Ф. И. О., подпись) М. П. Подпись владельца аппарата, подтверждающая выполнение работ по гарантийному обслуживанию ________________________
Корешок отрывного талона на гарантийный ремонт на протяжении 36 месяцев гарантийного срока эксплуатации Талон изъят __________________ 200___ г. Исполнитель _____________________________ (Ф. И. О., подпись)	ОАО ''РОСС'' Адрес: 61017, Украина, г. Харьков, ул. Котлова 129, код ОКПО 00223237 Cправочно-информационная служба: тел. (057) 759-10-90 Сервисный центр: тел. (057) 751-82-61, 717-91-97, 717-55-92, 712-55-95 ОТРЫВНОЙ ТАЛОН №2 на гарантийный ремонт на протяжении 36 месяцев гарантийного срока эксплуатации Заполняет изготовитель Аппарат отопительный газовый АОГ-_______ Заводской № ___________________ Газовый клапан ______________ № _____________________ Дата выпуска _____________________ 200___ г. Контролер ___________________________________ (подпись, штамп)
	Заполняет продавец Продан ____________________________________________ (наименование ___________________________________________________ адрес) Дата продажи _____________________ 200___ г. Продавец __________________________________________ (Ф. И. О., подпись) М. П.

Заполняет исполнитель Исполнитель: __________________________________________ (организация, _______________________________________________________ адрес, телефон) Номер, под которым аппарат взят на гарантийный учет __________ Причина ремонта. Название замененного комплектующего изделия, составной части: _____________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ Дата ремонта _____________________ 200__ г. Лицо, выполнившее работу ______________________________ (Ф. И. О., подпись) М. П. Подпись владельца аппарата, подтверждающая выполнение работ по гарантийному обслуживанию ________________________

Приложение А


КОНТРОЛЬНЫЙ ТАЛОН

на установку АОГ-_______

заводской № _________________________


1 Дата установки _________________________ 200 ____ г.

2 Адрес установки ____________________________________________

_____________________________________________________________

3 Адрес и телефон жилищно-эксплуатационной конторы _______________

_____________________________________________________________

4 Наименование эксплуатационной конторы газового хозяйства __________

_____________________________________________________________

Телефон ____________________ Адрес __________________________

_____________________________________________________________

5 Кем произведен монтаж _______________________________________

_____________________________________________________________

(наименование организации)


6 Кем произведены (на месте установки) регулировка и настройка _______

_____________________________________________________________

(наименование организации, должность, фамилия)


7 Дата ввода в эксплуатацию ________________________ 200 __ г.

8 Кем произведен пуск газа и инструктаж по пользованию аппаратом _____

_____________________________________________________________

(наименование организации, должность, подпись)


9 Инструктаж прослушан, правила пользования аппаратом усвоены.


Фамилия абонента _____________________ Подпись ____________


_______________________ 200 __ г.


10 Отметка о ежегодном техническом обслуживании

Дата	Кем выполнено, должность, Ф.И.О.	Подпись

ПРИЛОЖЕНИЕ Б

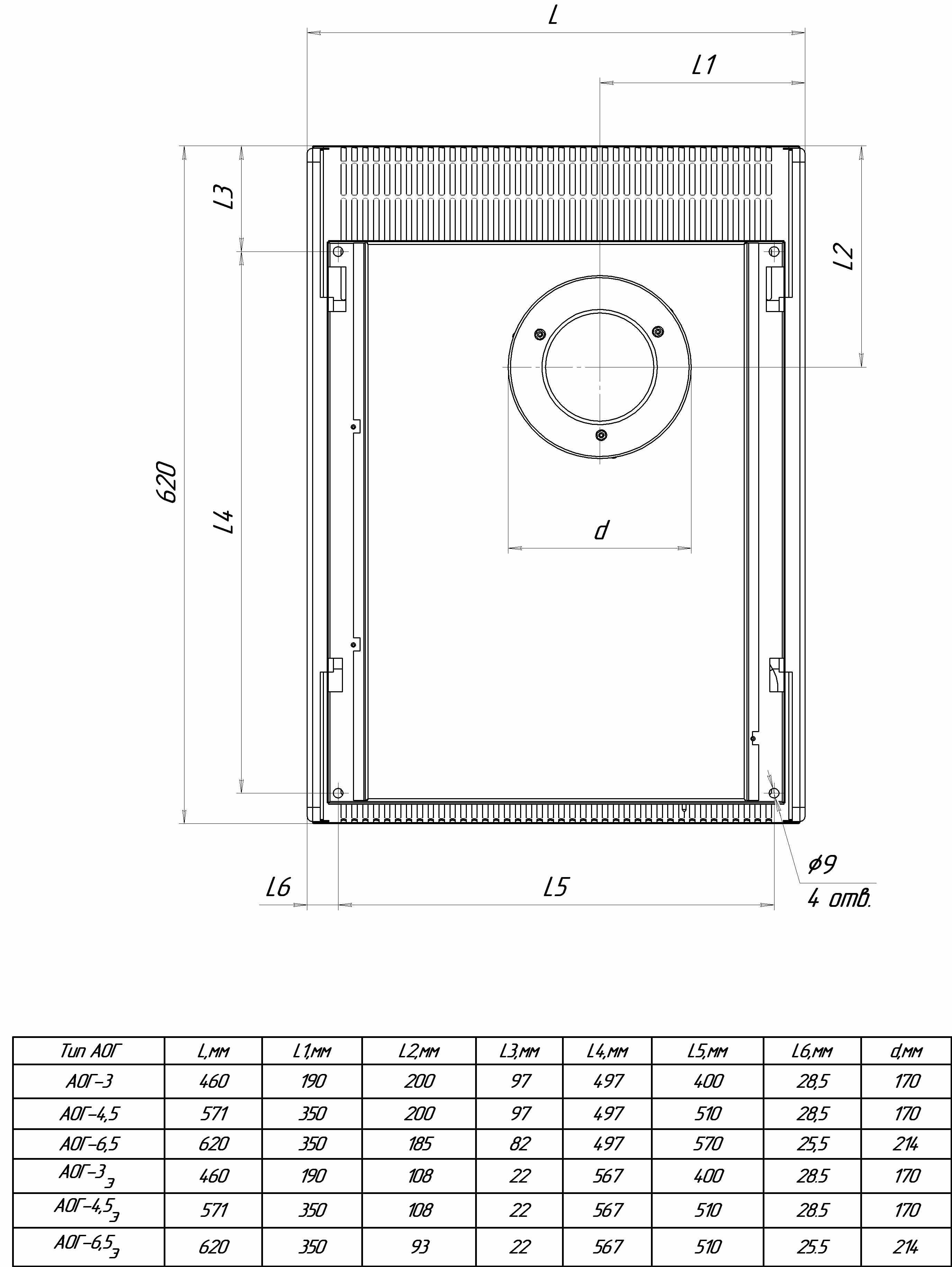

Схема расположения отверстий в наружной стене здания для установки

аппарата



571

Приложение В

Замена сопел при переходе на сжиженный газ.


На заводе аппарат настроен на работу на природном газе по ГОСТ 5542-87 с номинальным давлением 1274 Па (130 мм вод. ст.).

Для перехода на работу АОГ на пропан-бутановой смеси необходимо:

• Перекрыть газовую арматуру перед прибором;

• Снять кожух аппарата;

• Открутить 4 винта поз.1 (рисунок Б 1);

• Снять металлическую пластину поз.2 и теплоизоляционную прокладку поз.3 не повредив ее;

• Выкрутить форсунку поз.4;

• Установить на ее место форсунку с диаметром проходного отверстия согласно типу аппарата (таблица Б 1);

• Сборку аппарата произвести в обратной последовательности.

• После розжига аппарата установить максимальное давление газа на основной горелке - 1000 Па, а затем - минимальное давление газа на основной горелке - 300 Па, и отрегулировать расход газа на запальной горелке, согласно инструкции по эксплуатации газового клапана.


Все работы производятся работниками газовых служб с отметкой в контрольном талоне на установку – Приложение 1. Все записи в талоне должны быть разборчивыми и аккуратными. Запись карандашом не допускается. При не правильном или не полном заполнении контрольного, гарантийного и отрывных талонов аппарат гарантийному ремонту и обслуживанию не подлежит.

Тип АОГ	Диаметр отверстия сопла,(мм)
АОГ-3; АОГ-3э	1,2
АОГ-4,5; АОГ-4,5э	1,4
АОГ-6,5; АОГ-6,5э	1,65

Таблица Б 1.




Рисунок Б1


Приложение Г

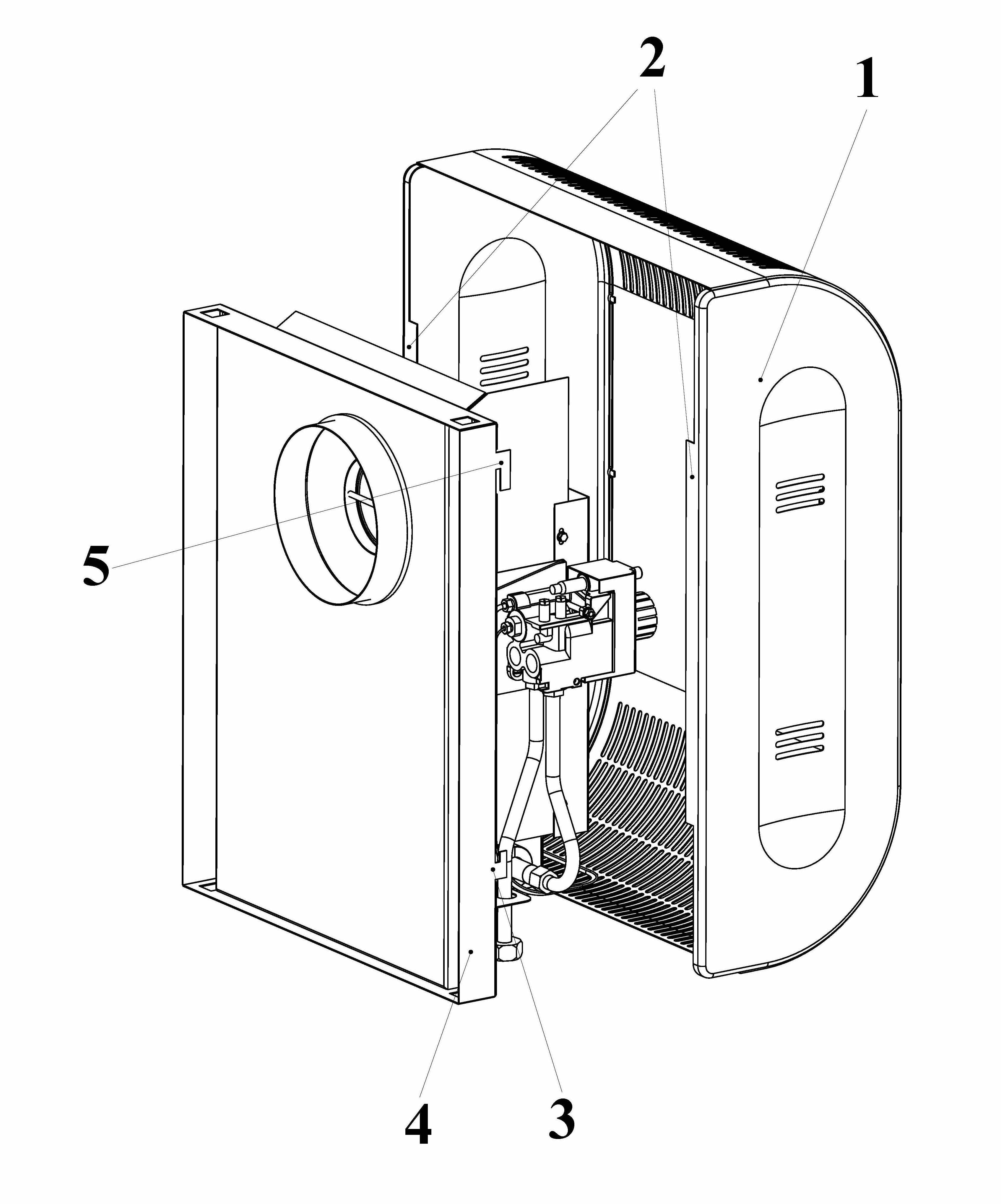

Порядок снятия защитного кожуха


1 Поднять обшивку (1) в крайнее верхнее положение (до упора).

2 Движением на себя в нижней части обшивки вывести направляющие обшивки(2) из зацепления с нижними зацепами (3) опорной плиты(4).

3 Движением вниз вывести направляющие обшивки(2) из зацепления с верхними зацепами (5) опорной плиты(4).

4 Сборка производится в обратной последовательности.





Приложение Д

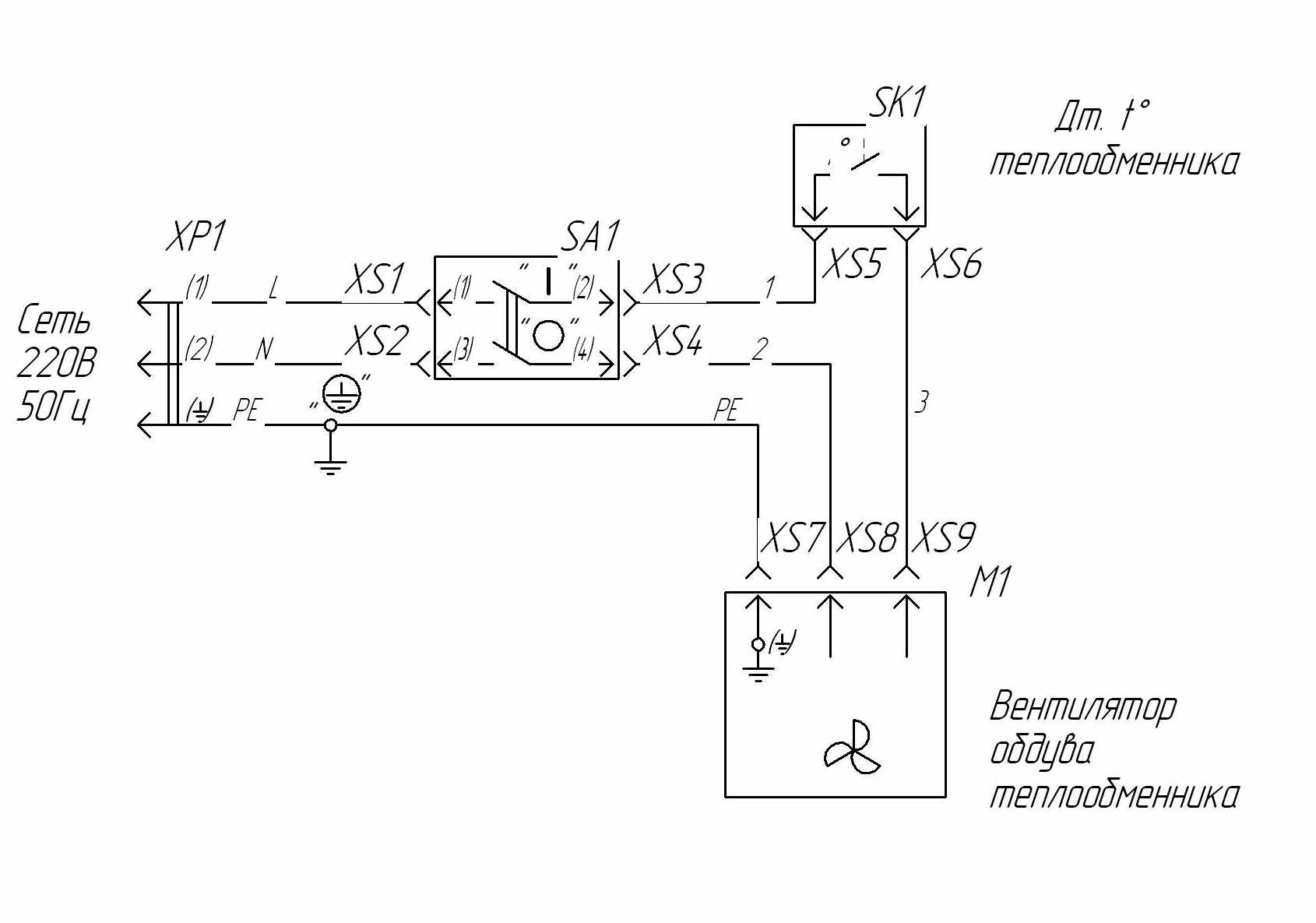

Схема электрическая принципиальная

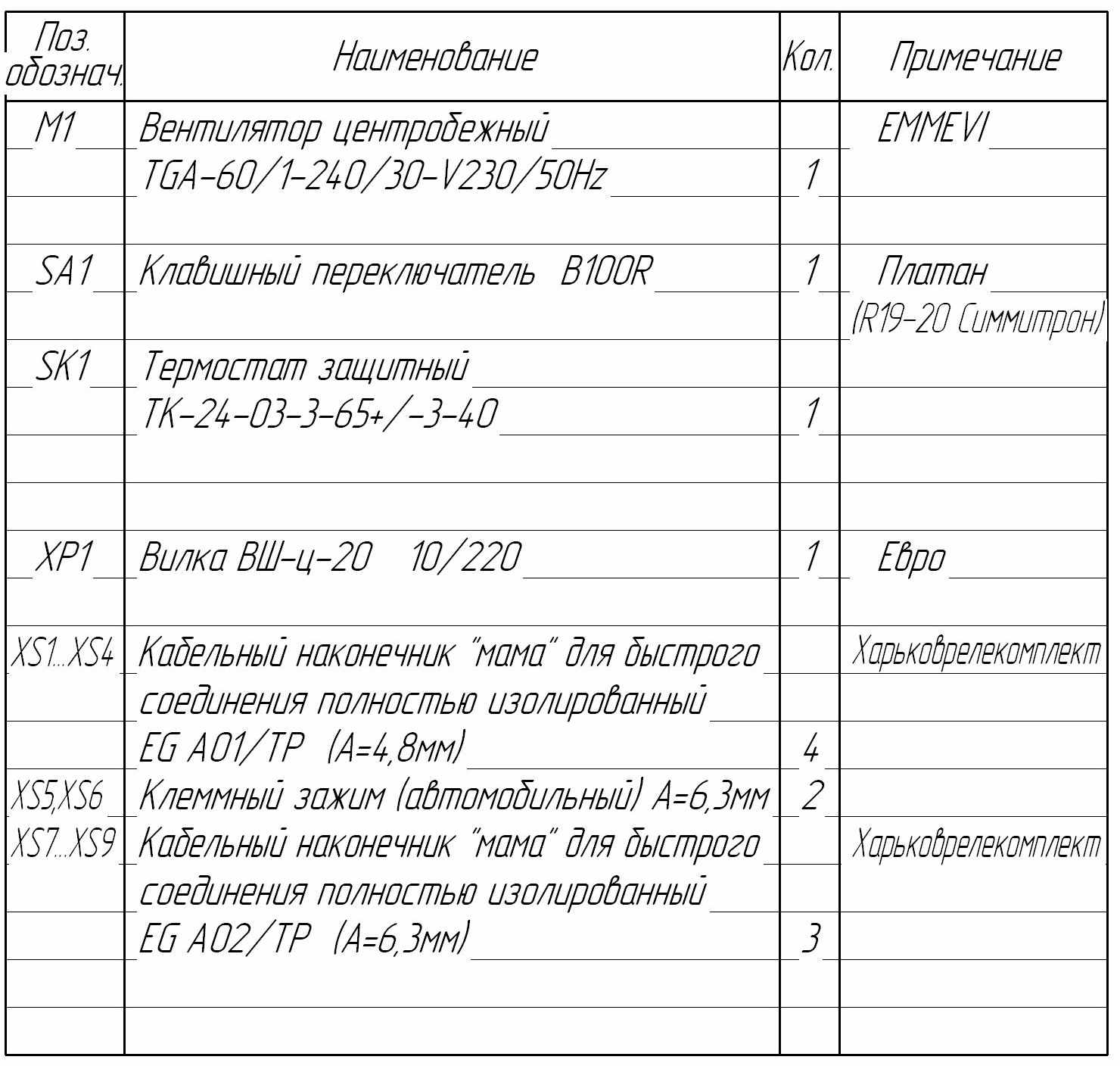

Перечень элементов к электросхеме
