1.3 Состав изделия, устройство и работа

Принцип работы аппарата основан на нагреве окружающей среды помещения посредством конвекции нагретого воздуха (в процессе горения газа происходит нагрев теплообменника, который передает тепло воздуху внутри помещения ).

Аппарат работает на природном газе (ГОСТ 5542-87) низкого давления или сжиженном газе.

Аппарат имеет закрытую камеру сгорания. Забор воздуха из-за пределов здания и отвод продуктов сгорания газа за пределы здания осуществляется по собственным горизонтальным каналам аппарата (дефлектору) через отверстие в наружной стене здания, поэтому наличие в помещении вертикального дымохода не требуется.

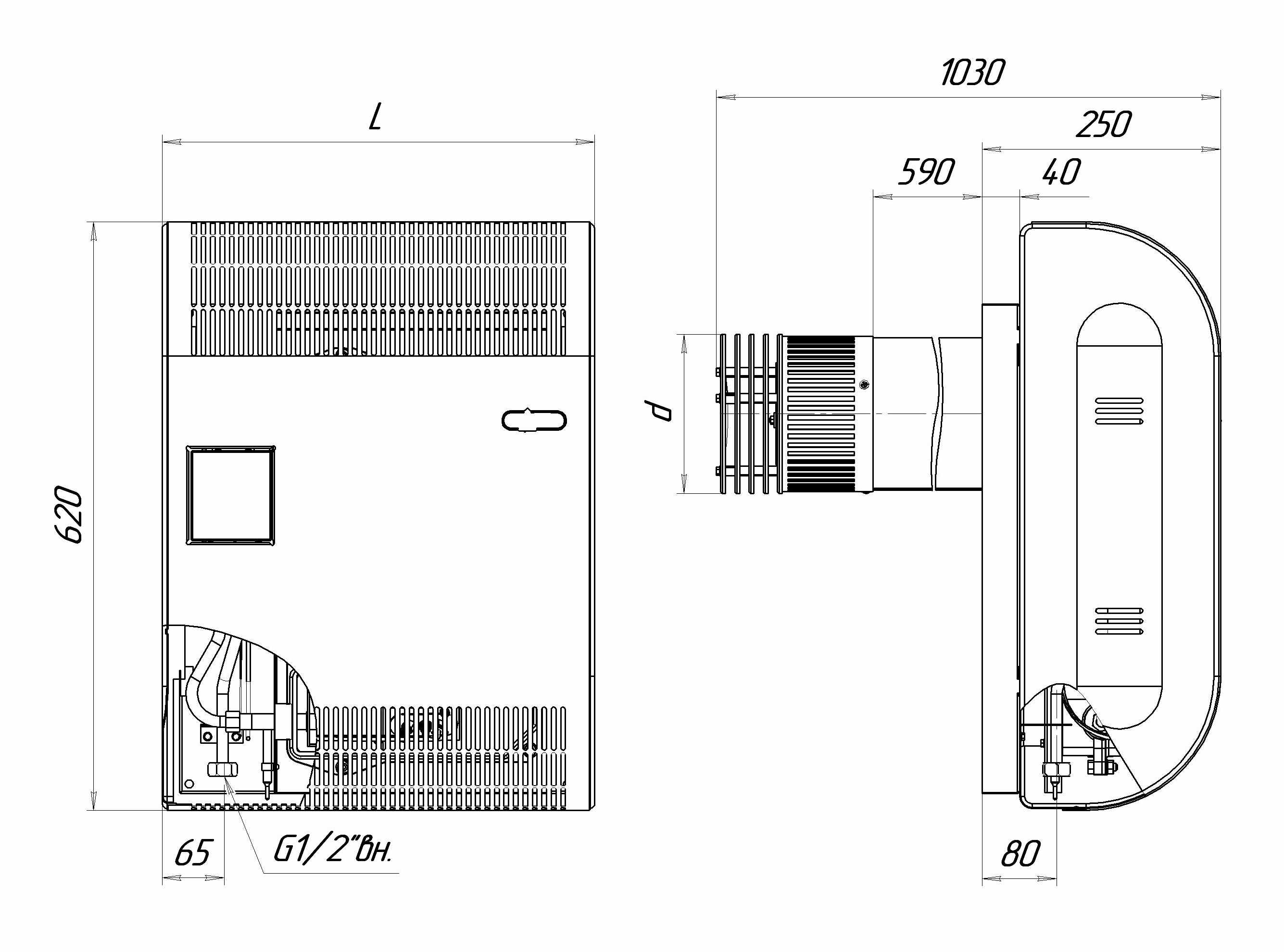

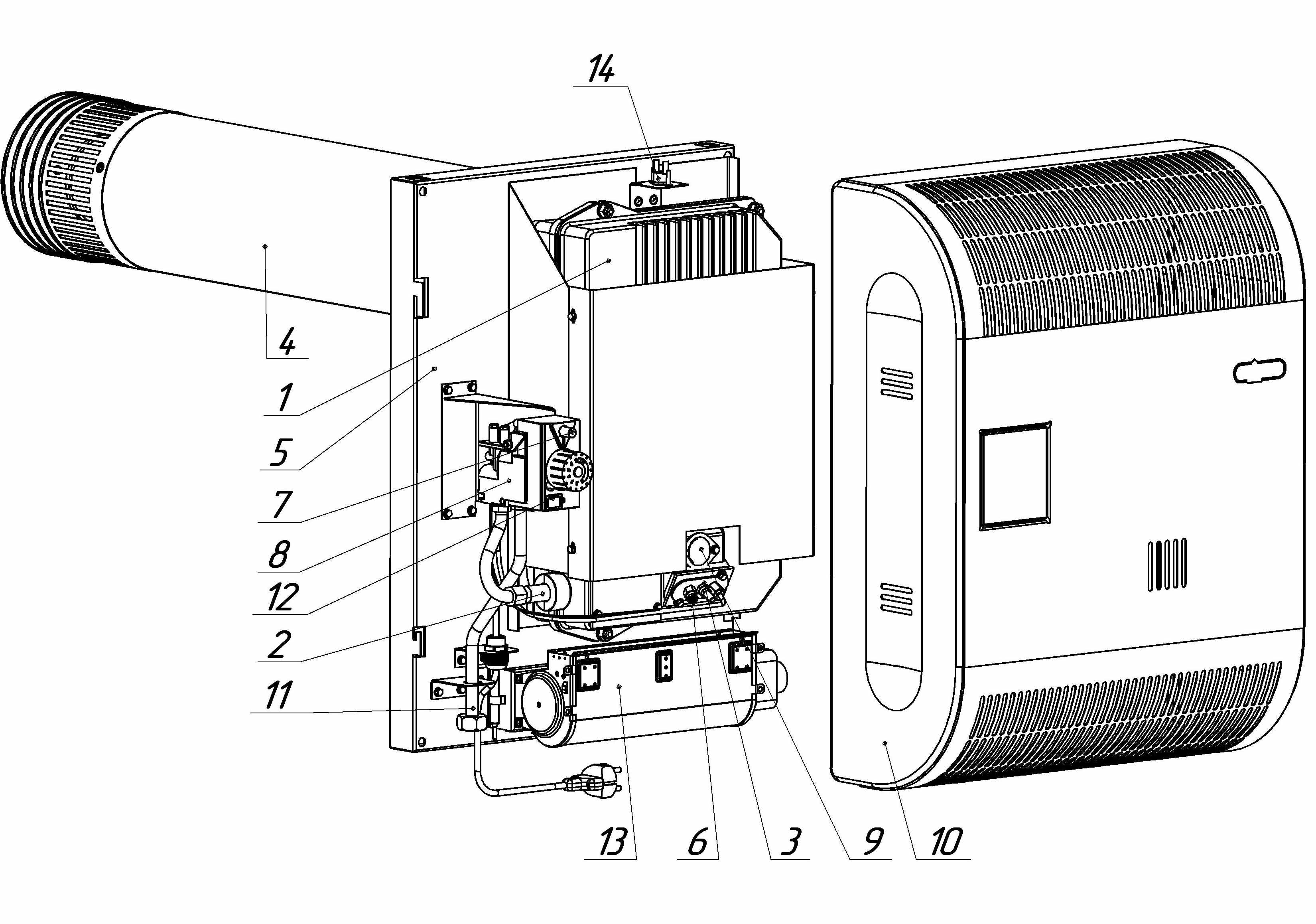

Аппарат (рисунок 1) состоит из:

чугунного теплообменника (1),

газогорелочного устройства (2),

запальной горелки (3),

дефлектора (4),

плиты опорной (5),

термопары (6),

кнопки пьезозапальника (7),

блока автоматики (8),

смотрового окна (9),

защитного кожуха (10),

медной трубы с накидной гайкой (11) для подключения к газопроводу.

АОГ _э - исполнение аппарата с принудительной конвекцией

(э-энергозависимый, дополнительно оснащен кнопкой включения вентилятора (12), вентилятором (13) и термодатчиком (14).

Схема электрическая принципиальная приведена в приложении Д.

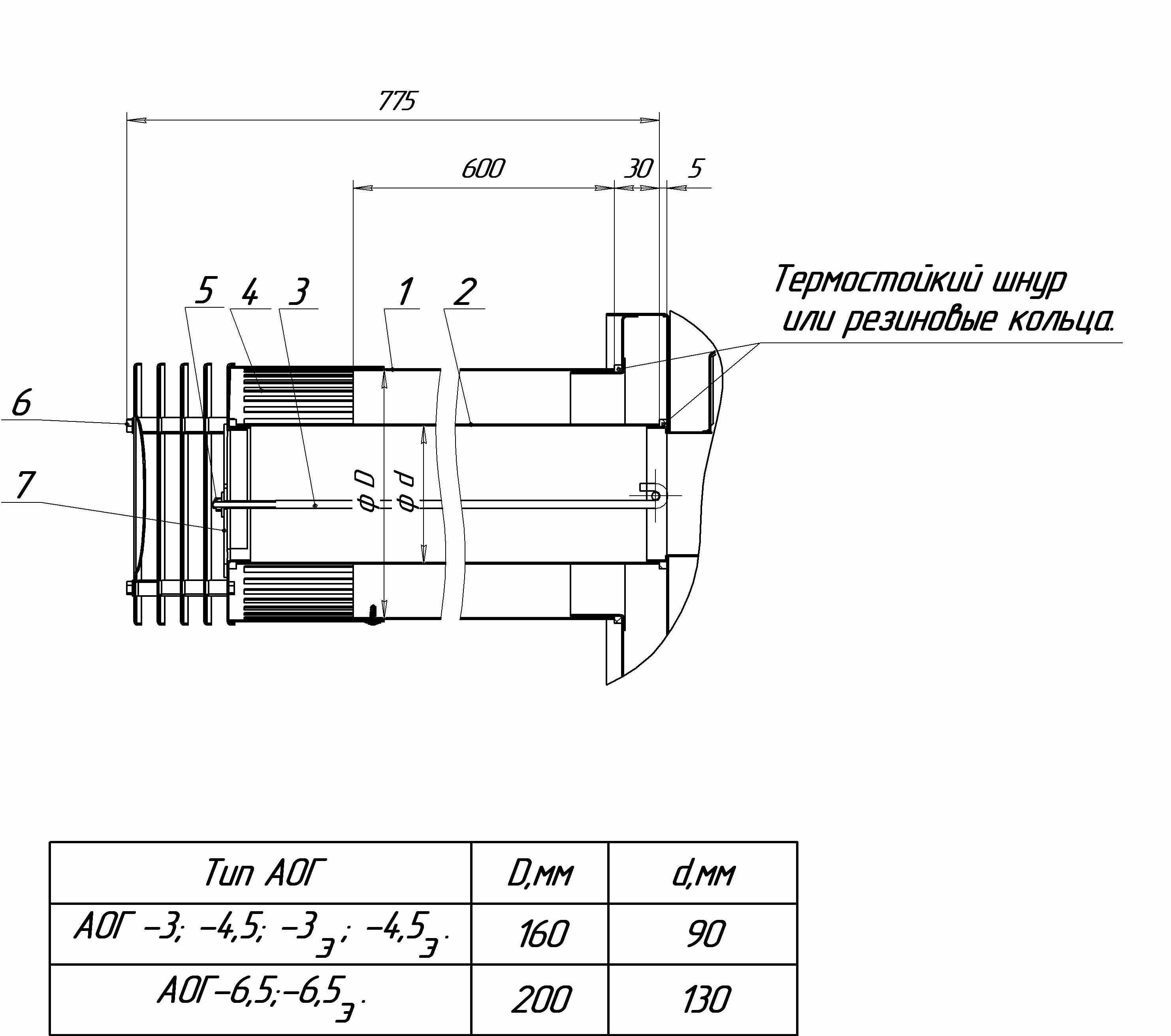

Дефлектор (рисунок 2) состоит из: трубы для забора воздуха из-за пределов здания (1); трубы для отвода продуктов сгорания за пределы здания (2); стяжного стержня (3); коаксиального ввода (4); гайки для стяжки (5).

Подробное описание конструкции, работы и управления автоматики безопасности и регулирования приведены в инструкции по монтажу, пуску и регулированию блока автоматики.

Рисунок 1

Рисунок 2

2 Использование изделия по назначению

2.1 Меры безопасности

2.1.1 Аппарат следует считать продукцией повышенной опасности, эксплуатация которого требует соблюдения требований, норм и правил газовой безопасности, пожарной безопасности и взрывобезопасности.

2.1.2 Установку аппарата и подключение к газопроводу должна выполнять специализированная организация, имеющая лицензию и разрешение на проведение данного вида работ, согласно проекту, привязанному к конкретным условиям.

2.1.3 Установку аппарата в помещении следует производить согласно требованиям ДБН В.2.5-20-2001.

2.1.4 Отверстие для дефлектора на наружной стене здания следует размещать согласно ДБН В.2.5-20-2001.

Отвод продуктов сгорания газа через фасад здания не допускается:

в зданиях, являющихся историческими или архитектурными памятниками, без разрешения ведомства, под охраной которых они находятся;
в зданиях, выходящих на площади и улицы, имеющие историко-архитектурную и градостроительную ценность, а также находящиеся в непосредственной близости от участков детских дошкольных учреждений, школ и учреждений здравоохранения;
в зданиях, в которых запрещается установка газовых приборов требованиями ДБН В.2.2-9, СНиП 2.04.05;
в подъезды, крытые переходы;
закрытые балконы, лоджии, эркеры.

2.1.5 Аппарат следует установить совместно с входящими в комплект поставки элементами дефлектора. Монтаж элементов дефлектора и присоединение к нему выполнять строго в соответствии с разделом «Подготовка изделия к использованию» настоящего руководства.

Расстояние от предметов, расположенных вблизи наружной стены здания в месте установки аппарата, до дефлектора должно быть не менее 0,5 м по горизонтали по всей высоте фасада здания.

2.1.6 Во избежание несчастных случаев и выхода аппарата из строя ЗАПРЕЩАЕТСЯ:

эксплуатировать аппарат на газах, не предусмотренных данным руководством;
обслуживать аппарат лицам, не прошедшим инструктаж по технике безопасности;
пользоваться аппаратом при неисправной автоматике, запальной или основной горелках, при наличии утечек газа;
разбирать и ремонтировать газовую аппаратуру лицам, не являющимся специалистами ремонтных служб;
размещать на поверхности кожуха аппарата посторонние предметы, а также сушить одежду;
использовать аппарат без защитного кожуха.

2.1.7 При появлении запаха газа в помещении необходимо:

закрыть газовый кран подачи газа в аппарат;
немедленно погасить все открытые огни, не курить и не зажигать спички, избегать включения электроприборов;
тщательно проветрить помещение;
вызвать аварийную службу газового хозяйства.

2.1.8 При выключенном аппарате кран подачи газа должен быть перекрыт.

2.1.9 Признаками отравления угарным газом являются: тяжесть в голове, сильное сердцебиение, общая слабость, может появляться тошнота, рвота, отдышка, нарушение двигательных функций, потеря сознания. Для оказания первой помощи необходимо: вывести пострадавшего на свежий воздух, расстегнуть одежду, дать понюхать нашатырный спирт, тепло укрыть (но не дать заснуть) и вызвать скорую помощь. При отсутствии дыхания вынести пострадавшего на свежий воздух и делать искусственное дыхание до прибытия врача.

2.2 Подготовка изделия к использованию

2.2.1 Установка аппарата, ввод автоматики в действие, профилактическое обслуживание и ремонт производятся работниками специализированных организаций, имеющими разрешение на проведение данных работ.

Дальнейшую эксплуатацию автоматики и уход за ней производит владелец, прошедший общий инструктаж с отметкой в контрольном талоне (Приложение А).

2.2.2 помещение, в котором производится установка аппарата, должно соответствовать требованиям ДНАОП 0.00-1.20-98 и ДБН В.2.5-20-2001.

2.2.3 Подготовка к работе автоматики безопасности и регулирования производится согласно соответствующему разделу инструкции по монтажу, пуску и регулированию блока автоматики.

2.2.4 Перед установкой аппарата необходимо подготовить в стене здания (согласно схеме, приведенной в Приложении Б):

- отверстия для установки дефлектора;

- отверстия для анкерных болтов, обеспечивающих закрепление аппарата на стене.

Рекомендуется для этой цели изготовить шаблон по задней стенке аппарата (из картона). Поскольку блок автоматики расположен с левой стороны аппарата, то рекомендуется с этой стороны оставить место для доступа к автоматике безопасности (газовому клапану) и дальнейшей возможности его регулировки.

2.2.5 Для присоединения дефлектора к аппарату необходимо снять защитный кожух. Порядок снятия кожуха указан в приложении Г.

Присоединение дефлектора производить согласно рисунка 2. Предварительно трубы дефлектора укоротить (если в этом есть необходимость) по толщине стены здания.

Присоединение дефлектора производится в следующей последовательности:

установить трубу для отвода продуктов сгорания газа (2). Место соединения трубы и аппарата герметизируется при помощи теплоизоляционного материала;
установить трубу для забора воздуха (1).

Место соединения трубы и аппарата герметизируется при помощи теплоизоляционного материала.

снять 4 кольца на дефлекторе открутив 3 гайки (6).
стяжной стержень (3) завести в трубу (2) и зафиксировать за переборку в аппарате, затем накинуть переборку дефлектора (с овальным пазом) (7) надеть шайбу и затянуть гайкой (5).

2.2.6 Установить и закрепить аппарат на стене при помощи четырех анкерных болтов. Рекомендуется с наружной стороны здания с помощью строительной пены залить образовавшиеся зазоры между дефлектором и стеной, после чего удалить остатки пены.

2.2.7 Надеть защитный кожух (10) на аппарат.

2.3 Использование изделия

2.3.1 Подготовка и пуск аппарата. Первоначальный ввод аппарата в эксплуатацию производится работниками газовых служб, которые после окончания пуско-наладочных работ производят соответствующую отметку в Контрольном талоне о вводе в эксплуатацию.

2.3.2 Перед вводом аппарата в эксплуатацию необходимо:

ознакомиться с инструкцией по монтажу, пуску и регулированию блока автоматики. Розжиг аппарата и управление работой осуществлять в строгом соответствии с данной инструкцией;
проверить, закрыт ли газовый кран перед аппаратом;
проветрить помещение в течение 15 минут;
открыть газовый кран;
произвести розжиг запальной горелки.

2.3.3 Прядок розжига аппарата, оснащенного блоком автоматики EVRO SIT 630.

Зажигание аппарата производится в следующей последовательности:

Внимание! Установку ручки управления в требуемое положение производить путем легкого нажатия и поворота в нужное положение.

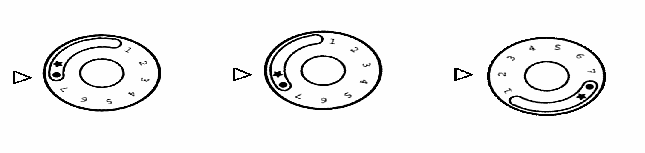

Изначально ручка управления находится в положение ''точка'' (рисунок 3). Запальная и основная горелки погашены (подача газа заблокирована).

Рисунок 3 Рисунок 4 Рисунок 5

Ручку управления перевести в положение ''искра'' (рисунок 4).

В этом положении ручку держать нажатой до упора (!), одновременно нажимать (при необходимости несколько раз) кнопку пьезозапальник, пока не зажжется запальная горелка. Ручку управления держать нажатой (не менее 10 секунд после появления пламени), пока не нагреется термопара, потом ручку управления можно отпустить (подача к основной горелке газа остается заблокированной).

Для розжига основной горелки ручку управления вращением против часовой стрелки перевести в положение от «1» до «7» в зависимости от необходимой температуры нагрева помещения.(Рисунок 5)
Выключение аппарата производить поворотом ручки управления в положение ''точка'' (рисунок 3). При этом запальная и основная горелки (если горят) погаснут.

Внимание! Если ручку управления после перевода в положение ''точка'' сразу же установить в положение ''искра'', то запальная горелка не зажжется, пока не разблокируется так называемый внутренний замок автоматики. Блокировка снимается автоматически через 60 секунд после перевода ручки в положение «точка» и остывания термопары.

2.3.4 В аппаратах с принудительным обдувом теплообменника - АОГ_Э

подача питания осуществляется кнопкой включения (12) (рисунок 1) При этом вентилятор включается только тогда, когда температура в зоне установки термодатчика достигнет 70º±20 ºС. В этом случае контакты термодатчика замыкаются и вентилятор включается. Температура в зоне установки термодатчика возрастает в том случае если включается основная горелка аппарата. При выключении основной горелки температура понижается, контакты термодатчика размыкаются и вентилятор выключается.

2.3.5 При пуске аппарата провести контроль, а, при необходимости, и настройку мощности, установкой давления газа на выходе многофункционального газового клапана перед основной горелкой. Обслуживание и настройку многофункционального газового клапана производить в соответствии с инструкцией по монтажу, пуску и регулированию автоматики.

Отключение аппарата. При отключении аппарата необходимо перекрыть кран подачи газа.

3 Техническое обслуживание

3.1 Порядок технического обслуживания изделия

3.1.1 Техническое обслуживание аппарата производить на месте его установки специалистами сервисной службы, имеющими разрешение на проведение данных работ.

3.1.2 Владелец должен содержать аппарат в чистоте.

3.1.3 Техническое обслуживание блока автоматики и регулирование производить согласно инструкции по монтажу, пуску и регулированию автоматики.

3.2 Перечень возможных неисправностей

Перечень наиболее часто встречающихся и возможных неисправностей изложен в таблице 3.

Таблица 3

	Возможная неисправность	Вероятная причина	Метод устранения
1	При нажатии на ручку управления запальная горелка не зажигается	Засорено сопло запальной горелки	Прочистить сопло запальной горелки
2	После розжига и удержания ручки управления в течение 60 секунд, с отпусканием ручки управления, гаснет запальная горелка	Термопара не попадает в пламя запальной горелки	Отрегулировать взаимное расположение термопары и запальной горелки.
2		Отсутствие контакта в месте крепления термопары к блоку автоматики	Вывернуть термопару из корпуса, проверить исправность контактов. Зачистить контакты блока автоматики и термопары мелкой наждачной шкуркой (ножом). Установить термопару на место
3	Терморегулирующий клапан не выключает подачу газа	Неисправность термодатчика, нарушение регулировки термодатчика	Ручкой управления ограничить мощность основной горелки, обеспечив необходимую минимальную температуру в помещении, и вызвать специалиста для ремонта
4	Утечка продуктов сгорания газа в помещение	Нарушено уплотнение между корпусом аппарата и газогорелочным устройством	Восстановить плотное прилегание панели газогорелочного устройства к корпусу аппарата
5	Не включается вентилятор	Неисправен термодатчик	Заменить термодатчик

4 Хранение

Хранение аппаратов производится в упаковке предприятия-изготовителя.

Упакованные аппараты следует хранить по группе условий 2 (С) по ГОСТ 15150-69.

5 Транспортирование

Условия транспортирования аппаратов должны соответствовать:

- в зависимости от воздействия климатических факторов внешней среды – такие же, как условия хранения по группе 2 (С) по ГОСТ 15150-69;

- в зависимости от воздействия механических внешних воздействующих факторов – по группе С по ГОСТ 23170-78.

6 Комплектность

В комплект поставки входят:

аппарат в сборе 1 шт.
комплект деталей дефлектора:

- труба для отвода продуктов сгорания газа 1 шт.

- стяжной стержень 1 шт.

- труба для забора воздуха 1 компл.

-шнур теплоизоляционный* 1,5 м.

инструкция по монтажу, пуску и регулированию

автоматики 1 экз.

руководство по эксплуатации 1 экз.
упаковка 1 комл.

* - применять для модели АОГ-6,5

7 Свидетельство о приемке и продаже

Аппарат отопительный газовый

наименование изделия

АОГ - №_________________

обозначение заводской номер

изготовлен в соответствии с обязательными требованиями государственных стандартов действующей технической документацией и признан годным для эксплуатации.

Аппарат укомплектован газовым клапаном _________________

№ ______________

Начальник ОТК

МП ____________________ _____________________

личная подпись расшифровка подписи

__________________

год, месяц, число

Дата продажи _________________

8 Сроки службы, хранения и гарантии изготовителя
