Вопрос №13. Эталонная модель взаимосвязи открытых систем.

Под открытой системой понимается сетевое устройство, готовое взаимодействовать с другими сетевыми устройствами с использованием стандартных правил, определяющих формат, содержание и значение принимаемых и отправляемых сообщений. Эталонная модель OSI, иногда называемая стеком OSI представляет собой 7-уровневую сетевую иерархию (рис. 1) разработанную Международной организацией по стандартам (International Standardization Organization - ISO). Эта модель содержит в себе по сути 2 различных модели:

• горизонтальную модель на базе протоколов, обеспечивающую механизм взаимодействия программ и процессов на различных машинах

• вертикальную модель на основе услуг, обеспечиваемых соседними уровнями друг другу на одной машине

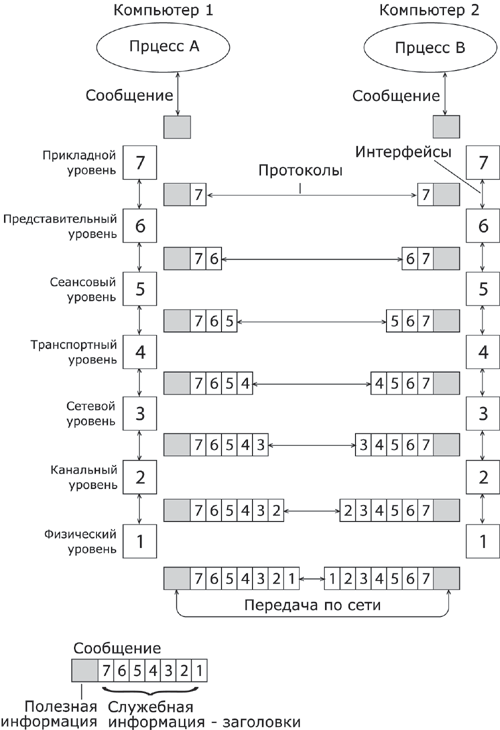

Рис. 1

В горизонтальной модели двум программам требуется общий протокол для обмена данными. В вертикальной - соседние уровни обмениваются данными с использованием интерфейсов API.

При этом вышестоящие уровни выполняют более сложные, глобальные задачи, для чего используют в своих целях нижестоящие уровни, а также управляют ими. Цель нижестоящего уровня – предоставление услуг вышестоящему уровню, причем вышестоящему уровню не важны детали выполнения этих услуг. В идеале каждый уровень взаимодействует только с теми, которые находятся рядом с ним (выше и ниже него). Верхний уровень соответствует прикладной задаче, работающему в данный момент приложению, нижний – непосредственной передаче сигналов по каналу связи.

Модель OSI относится не только к локальным сетям, но и к любым сетям связи между компьютерами или другими абонентами. В частности, функции сети Интернет также можно поделить на уровни в соответствии с моделью OSI. Принципиальные отличия локальных сетей от глобальных, с точки зрения модели OSI, наблюдаются только на нижних уровнях модели.

Функции, входящие в показанные на рис. 1 уровни, реализуются каждым абонентом сети. При этом каждый уровень на одном абоненте работает так, как будто он имеет прямую связь с соответствующим уровнем другого абонента. Между одноименными уровнями абонентов сети существует виртуальная (логическая) связь, например, между прикладными уровнями взаимодействующих по сети абонентов. Реальную же, физическую связь (кабель, радиоканал) абоненты одной сети имеют только на самом нижнем, первом, физическом уровне. В передающем абоненте информация проходит все уровни, начиная с верхнего и заканчивая нижним. В принимающем абоненте полученная информация совершает обратный путь: от нижнего уровня к верхнему.

Данные, которые необходимо передать по сети, на пути от верхнего (седьмого) уровня до нижнего (первого) проходят процесс инкапсуляции. Каждый нижеследующий уровень не только производит обработку данных, приходящих с более высокого уровня, но и снабжает их своим заголовком, а также служебной информацией. Такой процесс обрастания служебной информацией продолжается до последнего (физического) уровня. На физическом уровне вся эта многооболочечная конструкция передается по кабелю приемнику. Там она проделывает обратную процедуру декапсуляции, то есть при передаче на вышестоящий уровень убирается одна из оболочек. Верхнего седьмого уровня достигают уже данные, освобожденные от всех оболочек, то есть от всей служебной информации нижестоящих уровней. При этом каждый уровень принимающего абонента производит обработку данных, полученных с нижеследующего уровня в соответствии с убираемой им служебной информацией.

Если на пути между абонентами в сети включаются некие промежуточные устройства (например, трансиверы, репитеры, концентраторы, коммутаторы, маршрутизаторы), то и они тоже могут выполнять функции, входящие в нижние уровни модели OSI. Чем больше сложность промежуточного устройства, тем больше уровней оно захватывает. Но любое промежуточное устройство должно принимать и возвращать информацию на нижнем, физическом уровне. Промежуточные сетевые устройства в отличие от полноценных абонентов (например, компьютеров) работают только на нижних уровнях и к тому же выполняют двустороннее преобразование.

Разделение на уровни позволяет вносить изменения в средства реализации одного уровня без перестройки средств других уровней, что значительно упрощает и удешевляет модернизацию средств по мере развития техники.

7. Прикладной уровень (Application layer)

Обеспечивает взаимодействие сети и пользователя. Уровень разрешает приложениям пользователя доступ к сетевым службам, таким как обработчик запросов к базам данных, доступ к файлам, пересылке электронной почты. Также отвечает за передачу служебной информации, предоставляет приложениям информацию об ошибках и формирует запросы к уровню представления. Единица данных, которой оперирует прикладной уровень, обычно называется сообщением (message). К числу наиболее распространенных протоколов верхних уровней относятся:

• FTP - протокол переноса файлов

• TFTP - упрощенный протокол переноса файлов

• X.400 - электронная почта

• Telnet

• SMTP - простой протокол почтового обмена

• CMIP - общий протокол управления информацией

• SNMP - простой протокол управления сетью

• NFS - сетевая файловая система

• FTAM - метод доступа для переноса файлов


6. Уровень представления данных (Presentation layer)

Этот уровень отвечает за преобразование протоколов и кодирование/декодирование данных. Запросы приложений, полученные с уровня приложений, он преобразует в формат для передачи по сети, а полученные из сети данные преобразует в формат, понятный приложениям. На этом уровне может осуществляться сжатие/распаковка или кодирование/раскодирование данных, а также перенаправление запросов другому сетевому ресурсу, если они не могут быть обработаны локально.

На этом уровне представленные в формате хост-компьютера данные преобразуются в необходимый для передачи стандартный формат. На стороне получателя данные стандартного формата преобразуются в соответствующий хост-компьютеру формат. В результате хост может воспользоваться принятыми данными. Примерами служат преобразования между кодовыми таблицами ASCII и EBCDIC, криптография и т.п.

На этом уровне может выполняться шифрование и дешифрование данных, благодаря которому секретность обмена данными обеспечивается сразу для всех прикладных служб.

Сеансовый уровень (Session layer)

Отвечает за поддержание сеанса связи, позволяя приложениям взаимодействовать между собой длительное время. Уровень управляет созданием/завершением сеанса, обменом информацией, синхронизацией задач, определением права на передачу данных и поддержанием сеанса в периоды неактивности приложений. Синхронизация передачи обеспечивается помещением в поток данных контрольных точек, начиная с которых возобновляется процесс при нарушении взаимодействия.

На практике немногие приложения используют сеансовый уровень, и он редко реализуется в виде отдельных протоколов, хотя функции этого уровня часто объединяют с функциями прикладного уровня и реализуют в одном протоколе.

4. Транспортный уровень (Transport layer)

Отвечает за надежную передачу данных и распределение обязанностей между локальными компьютерами. Основной задачей этого уровня является поддержка целостности данных (доставка данных без ошибок, потерь и дублирования в той последовательности, как они были переданы). Блоки данных он разделяет на фрагменты (сегменты), размер которых зависит от протокола, короткие объединяет в один, длинные разбивает (мультиплексирование и демультиплексирование - сборка-разборка пакетов). Обнаруживает и устраняет ошибки в передаче данных, реализует заказанный уровень услуг (например, заказанной скорости и надежности передачи). На этом уровне также принимается решение о типе устанавливаемого соединения. Наиболее распространенные протоколы транспортного уровня включают:

• TCP - протокол управления передачей

• NCP - Netware Core Protocol

• SPX - упорядоченный обмен пакетами

• TP4 - протокол передачи класса 4

• UDP


3. Сетевой уровень (Network layer)

Отвечает за маршрутизацию данных (пакетов) к системе в сети, занимается адресацией и доставкой данных. Сетевой уровень отвечает за деление пользователей на группы. На этом уровне происходит маршрутизация пакетов на основе преобразования MAC-адресов в сетевые адреса. Сетевой уровень обеспечивает также прозрачную передачу пакетов на транспортный уровень. Наиболее часто на сетевом уровне используются протоколы:

• IP - протокол Internet

• IPX - протокол межсетевого обмена

• X.25 (частично этот протокол реализован на уровне 2)

• CLNP - сетевой протокол без организации соединений


2 Канальный уровень (Data Link layer)

Обеспечивает передачу пакетов данных, поступающих от протоколов верхних уровней, узлу назначения, адрес которого также указывает протокол верхнего уровня. На физическом уровне просто пересылаются биты. При этом не учитывается, что в тех сетях, в которых линии связи используются (разделяются) попеременно несколькими парами взаимодействующих компьютеров, физическая среда передачи может быть занята. Поэтому одной из задач является проверка доступности среды передачи. Другая задача канального уровня — реализация механизмов обнаружения и коррекции ошибок. Для этого на канальном уровне биты группируются в наборы, называемые кадрами (frames). Кадр данных сети (network data frame) состоит из контрольной суммы, адреса источника данных, адреса приемника данных и собственно данных. Максимальный размер пакета, который можно отослать, определяет максимальный передаваемый блок (MTU — maximum transmission unit). Канальный уровень обеспечивает корректность передачи каждого кадра помещая специальную последовательность бит в начало и конец каждого кадра, для его выделения, а также вычисляет контрольную сумму, обрабатывая все байты кадра определенным способом, и добавляет контрольную сумму к кадру. Когда кадр приходит по сети, получатель снова вычисляет контрольную сумму полученных данных и сравнивает результат с контрольной суммой из кадра. Если они совпадают, кадр считается правильным и принимается. Если же контрольные суммы не совпадают, то фиксируется ошибка. Канальный уровень может не только обнаруживать ошибки, но и исправлять их за счет повторной передачи поврежденных кадров. Необходимо отметить, что функция исправления ошибок для канального уровня не является обязательной, поэтому в некоторых протоколах этого уровня она отсутствует, например в Ethernet и frame relay.

Канальный уровень может взаимодействовать с одним или несколькими физическими уровнями, контролируя и управляя этим взаимодействием. Спецификация IEEE 802 разделяет этот уровень на 2 подуровня — MAC (Media Access Control) регулирует доступ к разделяемой физической среде, LLC (Logical Link Control) обеспечивает обслуживание сетевого уровня.

Наиболее часто используемые на уровне 2 протоколы включают:

• HDLC для последовательных соединений

• IEEE 802.2 LLC (тип I и тип II) обеспечивают MAC для сред 802.x

• Ethernet

• Token ring

• FDDI

• X.25

• Frame relay


1. Физический уровень (Physical layer)

Самый нижний уровень модели, предназначен непосредственно для передачи потока данных. Осуществляет передачу электрических или оптических сигналов в кабель и соответственно их приём и преобразование в биты данных в соответствии с методами кодирования цифровых сигналов. Другими словами, осуществляет интерфейс между сетевым носителем и сетевым устройством. Основные задачи:

• передача битов по физическим каналам (коаксиальный кабель, витая пара, оптоволоконный кабель или цифровой территориальный канал);

• формирование электрических сигналов;

• кодирование информации;

• синхронизация;

• модуляция.


К числу наиболее распространенных спецификаций физического уровня относятся:

• EIA-RS-232-C, CCITT V.24/V.28 - механические/электрические характеристики несбалансированного последовательного интерфейса.

• EIA-RS-422/449, CCITT V.10 - механические, электрические и оптические характеристики сбалансированного последовательного интерфейса.

• IEEE 802.3 -- Ethernet

• IEEE 802.5 -- Token ring


Сетезависимые и сетенезависимые уровни

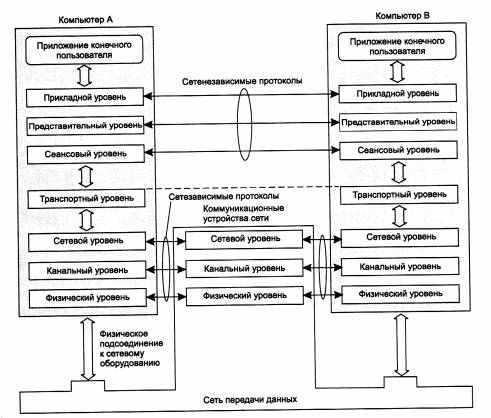

Рис. 2. Сетезависимые и сетенезависимые уровни модели OSI

Три нижних уровня - физический, канальный и сетевой - являются сетезависимыми, то есть протоколы этих уровней тесно связаны с технической реализацией сети и используемым коммуникационным оборудованием. Например, переход на оборудование FDDI означает полную смену протоколов физического и канального уровней во всех узлах сети.

Три верхних уровня - прикладной, представительный и сеансовый - ориентированы на приложения и мало зависят от технических особенностей построения сети - сетенезависимые. На протоколы этих уровней не влияют какие бы то ни было изменения в топологии сети, замена оборудования или переход на другую сетевую технологию.

Транспортный уровень является промежуточным, он скрывает все детали функционирования нижних уровней от верхних. Это позволяет разрабатывать приложения, не зависящие от технических средств непосредственной транспортировки сообщений. На рис. 2 показаны уровни модели OSI, на которых работают различные элементы сети. Компьютер с установленной на нем сетевой ОС взаимодействует с другим компьютером с помощью протоколов всех семи уровней. Это взаимодействие компьютеры осуществляют опосредовано через различные коммуникационные устройства: концентраторы, модемы, мосты, коммутаторы, маршрутизаторы, мультиплексоры. В зависимости от типа коммуникационное устройство может работать либо только на физическом уровне (повторитель), либо на физическом и канальном (мост), либо на физическом, канальном и сетевом, иногда захватывая и транспортный уровень (маршрутизатор).

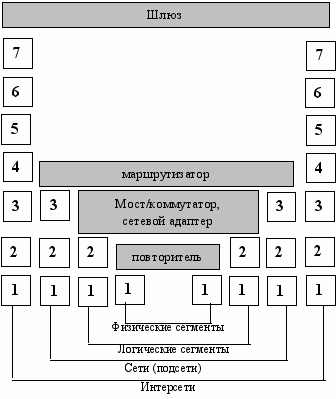

Рис.3. Соответствие функций различных устройств сети уровням модели OSI

На рис. 3 показано соответствие функций различных коммуникационных устройств уровням модели OSI.

Передача данных через разветвленные сети происходит при использовании инкапсуляции/декапсуляции порций данных. Каждый уровень «дополняет» данные и заголовок предыдущих уровней своим собственным заголовком. Небольшой кадр данных постепенно обрастает заголовками всех уровней, которые он проходит. На стороне получателя все уже наоборот — каждый уровень будет «отсекать» соответствующий заголовок.

Пусть приложение обращается с запросом к прикладному уровню, например к файловой службе. На основании этого запроса программное обеспечение прикладного уровня формирует сообщение стандартного формата. Обычное сообщение состоит из заголовка и поля данных. Заголовок содержит служебную информацию, которую необходимо передать через сеть прикладному уровню машины-адресата, чтобы сообщить ему, какую работу надо выполнить. В нашем случае заголовок, очевидно, должен содержать информацию о месте нахождения файла и о типе операции, которую необходимо над ним выполнить. Поле данных сообщения может быть пустым или содержать какие-либо данные, например те, которые необходимо записать в удаленный файл. Но для того чтобы доставить эту информацию по назначению, предстоит решить еще много задач, ответственность за которые несут нижележащие уровни.

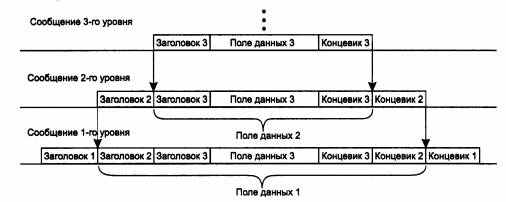

Рис. 4. Вложенность сообщений различных уровней

После формирования сообщения прикладной уровень направляет его вниз по стеку представительному уровню. Протокол представительного уровня на основании информации, полученной из заголовка прикладного уровня, выполняет требуемые действия и добавляет к сообщению собственную служебную информацию - заголовок представительного уровня, в котором содержатся указания для протокола представительного уровня машины-адресата. Полученное в результате сообщение передается вниз сеансовому уровню, который в свою очередь добавляет свой заголовок, и т. д. (Некоторые реализации протоколов помещают служебную информацию не только в начале сообщения в виде заголовка, но и в конце, в виде так называемого «концевика».) Наконец, сообщение достигает нижнего, физического уровня, который собственно и передает его по линиям связи машине-адресату. К этому моменту сообщение «обрастает» заголовками всех уровней (рис. 4).

Когда сообщение по сети поступает на машину - адресат, оно принимается ее физическим уровнем и последовательно перемещается вверх с уровня на уровень. Каждый уровень анализирует и обрабатывает заголовок своего уровня, выполняя соответствующие данному уровню функции, а затем удаляет этот заголовок и передает сообщение вышележащему уровню.

В модели OSI различаются два основных типа протоколов. В протоколах с установлением соединения (connection-oriented) перед обменом данными отправитель и получатель должны сначала установить соединение и, возможно, выбрать некоторые параметры протокола, которые они будут использовать при обмене данными. После завершения диалога они должны разорвать это соединение. Телефон - это пример взаимодействия, основанного на установлении соединения.

Вторая группа протоколов - протоколы без предварительного установления соединения (connectionless). Такие протоколы называются также дейтаграммными протоколами. Отправитель просто передает сообщение, когда оно готово. Опускание письма в почтовый ящик - это пример связи без предварительного установления соединения. При взаимодействии компьютеров используются протоколы обоих типов.

Модель OSI представляет хотя и очень важную, но только одну из многих моделей коммуникаций. Эти модели и связанные с ними стеки протоколов могут отличаться количеством уровней, их функциями, форматами сообщений, службами, поддерживаемыми на верхних уровнях, и прочими параметрами.
